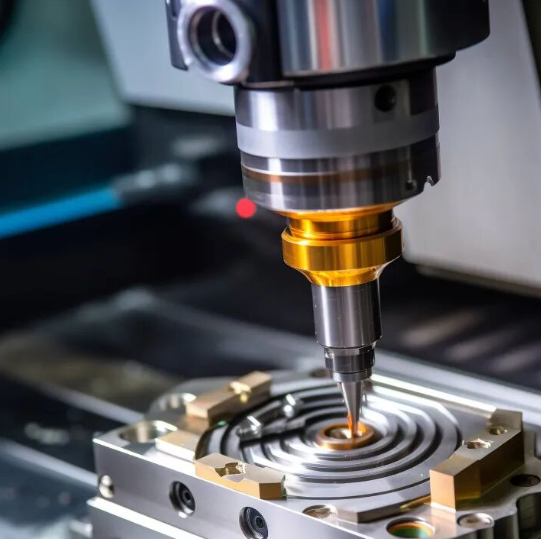

ما المقصود فعليًّا بتصنيع النماذج الأولية باستخدام الحاسب الآلي (CNC) في تطوير المنتجات؟

هل سبق أن تساءلتَ كيف يحوِّل المهندسون المفهوم الرقمي إلى جزء وظيفي يمكنك الإمساك به فعليًّا واختباره؟ هذا بالضبط ما يحققه تصنيع النماذج الأولية باستخدام الحاسب الآلي (CNC). وعلى عكس التصنيع القياسي باستخدام الحاسب الآلي (CNC) الذي يركّز على دورات إنتاج بكميات كبيرة الإنتاج الضخم بكفاءة عالية، يركّز تصنيع النماذج الأولية باستخدام الحاسب الآلي (CNC) على السرعة والمرونة والتحقق من صحة التصميم بدلًا من كفاءة التصنيع الضخم.

النموذج الأولي باستخدام الحاسب الآلي (CNC) هو جزء وظيفي تجريبي يتم تصنيعه من مادة صلبة باستخدام أدوات قطع خاضعة للتحكم الحاسوبي، ويُصنع للتحقق من نية التصميم، واختبار مدى تناسق الجزء ووظيفته، وتحديد أوجه التحسين قبل الانتقال إلى الإنتاج الكامل.

إليك الفرق الجوهري: فبينما تُركِّز عمليات التشغيل الآلي للإنتاج على تحقيق التكرارية في تصنيع آلاف الأجزاء المتطابقة، فإن تشغيل النماذج الأولية يركّز على إنتاج جزء واحد أو عدد قليل من الأجزاء بسرعةٍ لاختبار ما إذا كان التصميم الخاص بك يعمل فعليًّا كما هو مطلوب. ويؤثِّر هذا الاختلاف في كل شيء، بدءًا من إعداد الآلة ووصولًا إلى توقعات الجودة.

من التصميم الرقمي إلى الواقع المادي

تتم رحلة الانتقال من ملف الـCAD إلى النماذج الأولية المصنَّعة باستخدام آلات التحكم العددي (CNC) عبر سير عمل رقمي مبسَّط. وتبدأ هذه الرحلة بنموذجك ثلاثي الأبعاد الذي أنشأته باستخدام برامج مثل SolidWorks أو Fusion 360 أو CATIA. ويحتوي هذا الملف الرقمي على جميع المعلومات الحاسمة — كالأبعاد والهندسة والتسامحات ومواصفات المادة.

بعد ذلك، تقوم برامج CAM بترجمة تصميمك إلى مسارات أداة دقيقة تتبعها آلات التحكم العددي (CNC). ووفقًا لشركة Precitech، يمكن للشركات التي تعتمد هذا النهج الرقمي في إنشاء النماذج الأولية أن تقلِّل وقت تطوير المنتج بنسبة تصل إلى ٥٠٪. والنتيجة؟ ما كان يستغرق شهورًا أصبح يستغرق الآن أيامًا أو حتى ساعات.

لماذا يتطلَّب إنشاء النماذج الأولية الدقة؟

تتطلب الاختبارات الوظيفية تحملات ضيقة جدًّا—غالبًا ضمن الميكرونات—لضمان أن نموذجك الأولي يتصرف تمامًا كما يتصرف الجزء النهائي في الإنتاج. تخيل مثلاً اختبار تجميع ترسٍ لا تتناسق مكوناته بشكل صحيح بسبب اتساع التحملات. ونتيجةً لذلك، ستحصل على نتائج اختبار مضلِّلة وقد توافق عن غير قصد على تصميم معيب.

توفر عمليات تصنيع النماذج الأولية باستخدام ماكينات التحكم العددي بالحاسوب (CNC) هذه الدقة لأنها تُنتج أجزاءً وظيفية من مواد الإنتاج الفعلية، وليس مجرد نماذج بصرية توضيحية. سواء كنت تُجري عملية التحقق من صحة دعامة لسيارة أو مكوِّن لجهاز طبي، فستحتاج إلى أجزاء تؤدي وظائفها تحت الظروف الواقعية الفعلية.

وخلال هذا الدليل، ستتعلَّم بالضبط كيف يعمل بالكامل إجراء تصنيع النماذج الأولية باستخدام ماكينات التحكم العددي بالحاسوب خطوةً بخطوة، وأي المواد تناسب التطبيقات المختلفة، وكيف تتكوَّن التكاليف فعليًّا، وكيف تتجنب الأخطاء التي ترفع ميزانيتك دون داعٍ. فلنبدأ بالغوص في التفاصيل التي نادرًا ما يوضِّحها مصانع التشغيل الميكانيكي مقدَّمًا.

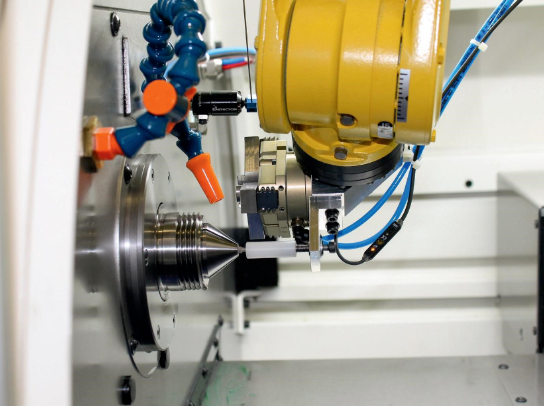

شرح شامل لعملية تصنيع النماذج الأولية باستخدام ماكينات التحكم العددي بالحاسوب خطوةً بخطوة

إذن لديك مفهوم تصميمي رائع جاهز. ماذا يحدث بعد ذلك؟ إن فهم عملية التصنيع بالقطع باستخدام الحاسب الآلي (CNC) بالكامل يُزيل الغموض عن المراحل الواقعة بين رفع ملفك والـ استلام النموذج الأولي المُكتمل . دعونا نستعرض كل مرحلةٍ خطوةً بخطوة كي تعرف بالضبط ما يمكن توقعه — وأين تظهر التكاليف الخفية عادةً.

1. تقديم ملف التصميم بمساعدة الحاسوب (CAD) — تقدّم ملف التصميم ثلاثي الأبعاد الخاص بك إلى ورشة التشغيل الميكانيكي.
2. برمجة CAM — يقوم المهندسون بتحويل تصميمك إلى مسارات أداة قابلة للقراءة من قِبل الآلة.
3. إعداد المواد — يتم اختيار المادة الخام وقصّها إلى الأبعاد التقريبية المطلوبة.
4. إعداد الجهاز — تُثبَّت المادة في مكانها باستخدام تجهيزات التثبيت الخاصة بالعملية.
5. عمليات القطع باستخدام آلات التحكم العددي بالحاسوب (CNC) — تقوم الآلة بتنفيذ مسارات الأداة المبرمجة لتشكيل القطعة المطلوبة.
6. التحقق من الجودة — تخضع القطع المُنتَجة لفحص أبعادي دقيق.
7. المعالجة بعد التصوير – إزالة الحواف الحادة، والتنظيف، وأي تشطيب سطحي يُكمل النموذج الأولي.

ويُدخل كل مرحلة متغيرات تؤثر في الجدول الزمني والميزانية الخاصين بك. ولنُفصّل المراحل الحرجة.

إعداد التصميم ومتطلبات ملفات التصميم بمساعدة الحاسوب (CAD)

كل شيء يبدأ من المخطط الرقمي الخاص بك. ويُشكّل ملف التصميم بمساعدة الحاسوب (CAD) الأساس الذي تستند إليه كل القرارات اللاحقة. وفقًا لـ zone3Dplus تتطلب آلات التصنيع باستخدام الحاسوب (CNC) نماذج رقمية دقيقة تُعرِّف كل تفصيل — الأبعاد، والمنحنيات، والثقوب، والزوايا.

أي تنسيقات ملفات هي الأنسب؟ عادةً ما تقبل ورش الآلات التنسيقات التالية:

• STEP (.stp، .step) – المعيار العالمي لمشاريع التصنيع باستخدام الحاسوب (CNC) بالقطع الغائر (milling)
• IGES (.igs، .iges) – متوافق على نطاق واسع مع معظم برامج التصنيع بمساعدة الحاسوب (CAM)
• Parasolid (.x_t، .x_b) – ممتاز للهندسة المعقدة
• التنسيقات الأصلية – ملفات SolidWorks أو Fusion 360 أو CATIA عندما يستخدم المصنع برامج متوافقة

يبدأ تصميم التصنيع الآلي قبل أن تُرسل أي شيء. فكّر في الطريقة التي سيصل بها ماكينة التصنيع باستخدام الحاسوب (CNC) فعليًّا إلى كل عنصر من العناصر. هل يمكن لأداة القطع الوصول إلى تلك الجيب الداخلي؟ وهل ستتحمل تلك الجدار الرقيق قوى القطع؟ إن أخذ هذه الاعتبارات في الحسبان يمنع إعادة التصميم المكلفة لاحقًا.

نصائح لتصميم التصنيع الآلي (DFM) التي يجب اتباعها:

• احرص على الحفاظ على أقل سماكة ممكنة للجدران تبلغ ٠٫٨ مم للمعادن و١٫٥ مم للبلاستيك
• تجنب الانحناءات الداخلية التي تتطلب أدوات خاصة أو إعدادات متعددة
• صمِّم الزوايا الداخلية بحيث تكون نصف قطرها مطابقًا لأقطار الأدوات القياسية
• احتفظ بأعماق التجاويف معقولة — عادةً لا تزيد عن أربعة أضعاف قطر الأداة
• تأكد من أن جميع العناصر قابلة للوصول من اتجاهات التصنيع القياسية

إعداد الماكينة وتثبيت المادة

وهنا تكمن العديد من التكاليف المخفية. فقبل أن تبدأ عمليات القطع باستخدام الحاسوب (CNC)، يجب على ورشة التصنيع أن تثبِّت كتلة المادة الخام بدقةٍ في الموضع المطلوب. وتؤثر عملية التثبيت هذه مباشرةً على الدقة، ووقت الدورة، وبالمجمل على فاتورتك النهائية.

تعمل أجزاء آلة التصنيع باستخدام الحاسب الآلي (CNC) معًا لضبط المادة بشكل صلب أثناء محاولة قوى القطع تحريكها. وتشمل طرق تثبيت المواد الشائعة ما يلي:

• المشابك – تُستخدم عادةً للمواد الصلبة المستطيلة الشكل؛ وتتيح إعدادًا سريعًا لكنها محدودة من حيث الهندسة
• فكوك ناعمة – تُصنع حسب الطلب لتتناسب مع ملامح القطعة لتحسين القبضة
• أدوات الشد بالفراغ – مناسبة جدًا للأجزاء الرقيقة والمسطحة التي لا تُترك عليها آثار التثبيت
• تركيبات مخصصة – ضرورية للأجزاء ذات الهندسات المعقدة، لكنها تزيد من تكلفة الإعداد

وفي حالة النماذج الأولية، تستخدم ورش العمل عادةً طرق التثبيت القياسية كلما أمكن ذلك لتقليل النفقات غير المتكررة. ومع ذلك، فقد تتطلب الأجزاء المعقدة تصنيع عينات تجريبية لمfixtures الاختبار قبل بدء التشغيل الفعلي للنموذج الأولي — مما يضيف وقتًا وتكلفةً نادرًا ما تظهر في العروض السعرية الأولية.

كما أن طريقة تركيب المادة تحدد عدد مراحل التثبيت المطلوبة لتصنيع قطعتك. فمثلاً: قطعة دعم بسيطة تُصنع من جانب واحد تتطلب مرحلة تثبيت واحدة فقط. أما غلاف معقد يحتوي على تفاصيل على جميع الوجوه الستة؟ فقد يتطلب ذلك ست مراحل تثبيت، وكل مرحلة تضيف وقتًا وتزيد من مخاطر تراكم التسامحات.

عمليات القطع والتحقق من الجودة

الآن تبدأ عملية التشغيل الفعلية. وتتبع ماكينة التحكم العددي المحوسب (CNC) تعليمات رمز G المبرمجة، حيث تدور أدوات القطع بسرعات عالية أثناء تحريكها على مسارات دقيقة. ويتم إزالة المادة في عمليات متدرجة ومُتحكَّمٍ بها حتى يظهر الجزء المطلوب من المادة الخام.

عادةً ما يتبع تسلسل القطع النمط التالي:

1. التخشين – تُجرى عمليات القطع الجريئة لإزالة كميات كبيرة من المادة بسرعة، مع ترك فائض من المادة الخام
2. شبه إنهاء – تُجرى عمليات القطع المعتدلة للوصول إلى الأبعاد النهائية باستخدام أدوات أصغر حجمًا
3. التشطيب – تُجرى عمليات القطع الخفيفة لتحقيق الأبعاد النهائية وجودة السطح المطلوبة
4. العمل التفصيلي – تُنجز الملامح الصغيرة والخيوط والثقوب الدقيقة

وتصل الماكينات الحديثة إلى تحملات تبلغ ±٠٫٠١ مم عند برمجتها وصيانتها بشكل سليم. ومع ذلك، فإن تحقيق تحملات أضيق يتطلب تقليل سرعة التغذية، وزيادة عدد العمليات، وإجراء فحوصات إضافية — وكل هذه العوامل تؤدي إلى ارتفاع التكلفة.

تتم عملية التحقق من الجودة طوال مراحل العملية، وليس فقط في نهايتها. ويقوم العمال بالتحقق من الأبعاد الحرجة أثناء التشغيل الآلي لاكتشاف المشكلات في مراحلها المبكرة. أما الفحص النهائي فيتم عادةً باستخدام الكاليبير أو الميكرومتر أو آلات القياس الإحداثي (CMMs)، وذلك حسب متطلبات التحمل.

إن فهم هذه الدورة الكاملة للعمل يساعدك على اتخاذ قرارات أكثر ذكاءً بشأن تصميم النموذج الأولي الخاص بك. ومع ذلك، فإن اختيار المادة يلعب دوراً محورياً مماثلاً في كلٍّ من التكلفة والوظيفية — وهذا بالضبط ما سنستعرضه في الخطوة التالية.

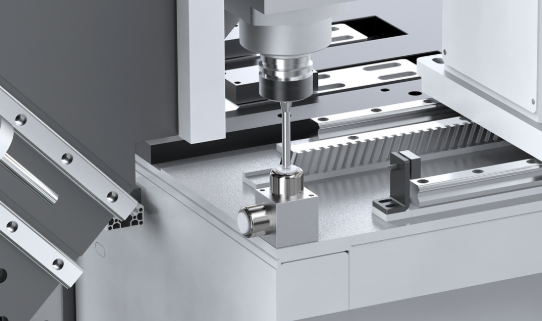

دليل اختيار المواد للنماذج الأولية المُصنَّعة باستخدام التحكم العددي (CNC)

إليك سؤالٌ يشكِّل مشروعك بأكمله: ما المادة التي يجب أن يُصنع منها نموذجك الأولي المُصنَّع باستخدام التحكم العددي (CNC)؟ إن هذا القرار يؤثر في كل شيء — من التكلفة ووقت التسليم إلى دقة الاختبار الوظيفي، وهل يتصرف النموذج الأولي فعلاً كما يتصرف الجزء النهائي المنتج أم لا. ومع ذلك، فإن أغلب ورش التشغيل الآلي تتجاهل تقديم إرشادات كافية حول اختيار المواد، وتترك لك مهمة التخمين.

الحقيقة؟ اختيار المادة الخاطئة يُضيّع المال مرتين: أولاً على نموذج أولي لا يحقق الغرض المطلوب، ثم ثانياً على إعادة التصميم وتصنيعه من جديد. دعونا نحل هذه المشكلة من خلال استكشاف المواد التي تصلح بشكل أفضل لمختلف أغراض النماذج الأولية.

المعادن للنماذج الأولية الوظيفية واختبارات الإجهاد

عندما يجب أن يتحمل نموذجك الأولي أحمالاً ميكانيكية فعلية أو درجات حرارة قصوى أو عزوم تجميع، فإن المعادن توفر بيانات الأداء التي تحتاجها. وكل مجموعة معادن تقدّم مزايا مميزة تبعاً لمتطلبات الاختبار الخاصة بك.

الألومنيوم (6061-T6 و7075-T6)

تظل صفائح الألومنيوم الخيار الأكثر شيوعاً للنماذج الأولية الوظيفية — ولأسباب وجيهة. فهي تُصنع بسرعة، وتقل تكلفتها عن الفولاذ أو التيتانيوم، كما تمتلك نسبة ممتازة بين القوة والوزن. ووفقاً لـ دليل مقارنة المواد من شركة بروتولابس ، فإن سبيكة الألومنيوم 6061-T651 مناسبة لكلٍّ من عمليات التفريز باستخدام الحاسب الآلي (CNC) والتشكيـل بالدوران، ما يجعلها متعددة الاستخدامات في تصنيع الأشكال الهندسية المعقدة.

• 6061-T6 – سبيكة عامة الغرض تتمتع بمقاومة جيدة للتآكل؛ وهي مثالية لصناديق التجميع، والدعامات، والمكونات الإنشائية
• 7075-T6 – مقاومة أعلى للإجهاد وتُستخدم في تطبيقات الطيران والتطبيقات الخاضعة لأحمال شديدة؛ وتكاليفها أعلى لكنها تتحمل اختبارات الأحمال الصعبة
• 2024-T351 – مقاومة ممتازة لإجهاد التعب؛ وتُستخدم على نطاق واسع في الاختبارات الإنشائية للطائرات

الفولاذ والفولاذ المقاوم للصدأ

هل تحتاج إلى أقصى درجات المتانة أو مقاومة التآكل؟ تشمل خيارات صفائح الفولاذ المعدني: الفولاذ اللين منخفض الكربون للمكونات الإنشائية الاقتصادية، وصولاً إلى الدرجات المقاومة للصدأ المستخدمة في البيئات القاسية. ويتم تشغيل الفولاذ المقاوم للصدأ من النوعين 303 و316 بسهولةٍ مع توفير حماية فائقة ضد التآكل في التطبيقات الطبية وتطبيقات الاتصال مع المواد الغذائية.

صفائح معدنية من النحاس

يتفوق النحاس الأصفر في النماذج الأولية التي تتطلب التوصيل الكهربائي، أو الخصائص المضادة للميكروبات، أو التشطيبات الزخرفية. ووفقاً لبيانات شركة بروتولايبس (Protolabs)، فإن سبيكة النحاس الأصفر C260 مناسبة لكلٍّ من تصنيع الصفائح المعدنية والطحن باستخدام ماكينات التحكم العددي (CNC)، بينما تتميز سبيكة C360 بأداء استثنائي في التشغيل الدوراني للمكونات. ومن أمثلة ذلك: الموصلات الكهربائية، وأجسام الصمامات، والتجهيزات الدقيقة.

التيتانيوم (الدرجة 5، 6Al-4V)

عندما يكون توفير الوزن والمتانة متساويين في الأهمية — كما هو شائع في اختبارات قطع الطيران الفضائي والغرسات الطبية — فإن التيتانيوم يُوفِّر الحل الأمثل. ورغم أن تكلفته أعلى بكثير من الألومنيوم، وأن سرعة تشغيله على الآلات أبطأ، فإنه يوفّر بيانات لا يمكن محاكاتها باستخدام أي مواد أخرى. واستخدمه حصريًّا في النماذج الأولية التي لا يوجد بديلٌ عنها.

البلاستيكيات الهندسية للتحقق من خفة الوزن

توفّر البلاستيكيات مزايا جذّابةً في العديد من تطبيقات النماذج الأولية. ووفقًا لدليل هابس الخاص بالقطع الآلي للبلاستيكيات، فإن تشغيل البلاستيكيات آليًّا يوفّر وزنًا أخفَّ، وتكلفة أقل، وأوقات تشغيل أسرع، وارتداءً أقل للأدوات مقارنةً بالمعادن. ومع ذلك، فإنها تطرح تحديات فريدةً تشمل الحساسية للحرارة وعدم الاستقرار البُعدي، ما يستلزم تطابقًا دقيقًا للمواد.

ألواح بلاستيك ABS

يظل بلاستيك الـABS هو المادة البلاستيكية الأساسية المستخدمة في تصنيع أغلفة وعلب النماذج الأولية. فهو ميسور التكلفة، وسهل التشغيل آليًّا، ويوفّر مقاومة جيدة للصدمات مما يجعله مناسبًا لاختبارات الراحة الإنجازية. واستنادًا إلى بيانات مشاريع التشغيل الآلي الفعلية، تتراوح تكلفة نماذج الـABS الأولية عادةً بين ٨ و١٥ دولار أمريكي للقطعة الواحدة، مقارنةً بـ١٨–٣٥ دولار أمريكي للنظير الألومنيومي.

ومع ذلك، فإن لمادة الـABS قيودًا معينة؛ فهي تتشوّه عند درجات حرارة تفوق ٨٠°م، كما تفتقر إلى القوة المطلوبة لاختبارات التحميل. ولذلك يُوصى باستخدامها في مرحلة التحقق المبدئي من المفاهيم، وليس في الاختبارات الميكانيكية الوظيفية.

النايلون المخصص للتشغيل الآلي (PA 6/6)

يتميّز النايلون بمقاومة استثنائية للتآكل وخصائص تشحيم ذاتي، ما يجعله مثاليًّا لتصنيع التروس والبطانات والمكونات المنزلقة. وتجدر الإشارة إلى أن النايلون يمتص الرطوبة، ما قد يؤدي إلى تغيّرات أبعادية مع مرور الوقت — وهي مسألة بالغة الأهمية إذا كان نموذجك الأولي يتطلب تحملات دقيقة خلال فترات الاختبار الطويلة.

الأسيتال مقابل ديلرين

إليك نقطة شائعة للالتباس: «ديلرين» هو الاسم التجاري الذي تستخدمه شركة دو بونت لمادة الأسيتال المتجانسة (POM-H)، في حين أن مادة الأسيتال المتراكبة العامة (POM-C) تمتلك خصائصَ مختلفةً قليلًا. وكلا النوعين يتميّزان بأداءٍ ممتازٍ في التطبيقات منخفضة الاحتكاك مثل التروس والمحامل. ووفقًا لشركة هابس (Hubs)، فإن مادة POM (ديلرين/أسيتال) مثالية للمكونات التي تتطلب حركةً سلسةً واستقرارًا أبعاديًّا دقيقًا.

• POM-H (ديلرين) – مقاومة أعلى وصلابة أكبر؛ ومناسبة أكثر للمكونات الإنشائية
• POM-C – مقاومة كيميائية أفضل واستقرار أبعادي أعلى؛ وأسهل في التشغيل الآلي

بولي كاربونات (PC)

عندما تحتاج إلى شفافية جمعت بين مقاومة التصادم، فإن البولي كربونيت يوفّر ذلك بدقة. وتُستخدم هذه المادة عادةً في أغطية العروض، والغلاف الواقي، والتطبيقات البصرية. أما تشغيل الأكريليك باستخدام ماكينات التحكم العددي (CNC) فيوفّر وضوحًا بصريًّا أفضل لمشتتات الضوء ونوافذ العروض، رغم أنها أكثر هشاشةً من البولي كربونيت.

خيارات ذات أداء عالٍ

لتطبيقات التشغيل الصعبة، توفر مواد مثل مادة البوليميد (PEEK) مقاومة استثنائية لدرجات الحرارة وخصائص ميكانيكية تقترب من خصائص المعادن. ومع ذلك، فإن تكلفة مادة PEEK أعلى بكثير، ومعدل تشغيلها أبطأ. لذا يُوصى باستعمالها فقط في النماذج الأولية التي تُستخدم للتحقق من التطبيقات الجوية والفضائية أو الطبية أو الصناعية ذات درجات الحرارة العالية.

مطابقة خصائص المادة مع الغرض من النموذج الأولي

يتعلّق اختيار المادة المناسبة بالإجابة عن سؤالٍ جوهريٍّ واحد: ما الذي تختبره بالضبط باستخدام هذا النموذج الأولي؟

خذ بعين الاعتبار هذه المعايير في اتخاذ القرار:

• اختبار التحميل الوظيفي؟ اختر موادًا تتماشى مع نوايا الإنتاج الفعلي — مثل الألومنيوم للأجزاء المصنوعة من الألومنيوم، والصلب للأجزاء المصنوعة من الصلب.
• التحقق من التوافق والتركيب؟ يمكنك غالبًا استبدال المواد الأقل تكلفة والتي يمكن تشغيلها بأبعاد مطابقة تمامًا.
• اختبار الأداء الحراري؟ يجب أن تتطابق التوصيلية الحرارية للمادة مع المواصفات المحددة للإنتاج.
• التقييم البصري/الإنساني؟ أعمال لوحات البلاستيك المصنوعة من مادة ABS أو خيارات منخفضة التكلفة المشابهة تعمل بشكل مثالي
• اختبار التعرض للمواد الكيميائية؟ مادة بولي تترافلوروإيثيلين (PTFE) أو كلوريد البوليفينيل (PVC) أو الفولاذ المقاوم للصدأ، حسب المواد الكيميائية المستخدمة

نوع المادة	التطبيقات النموذجية	تصنيف القابلية للتشغيل الآلي	الفئة السعرية
ألمنيوم 6061	الدعائم الإنشائية، والغلاف الخارجي، والأجزاء الميكانيكية العامة	ممتاز	منخفض-متوسط
ألمنيوم 7075	المكونات الجوية والسيارات عالية الإجهاد	جيد	متوسطة
الفولاذ المقاوم للصدأ الدرجة ٣٠٣/٣١٦	الأجهزة الطبية ومعدات معالجة الأغذية والبيئات المسببة للتآكل	معتدلة	متوسطة - عالية
النحاس الأصفر C360	موصلات كهربائية، و корпус صمامات، وأجزاء زخرفية	ممتاز	متوسطة
التيتانيوم 6Al-4V	الهياكل الجوية، والغرسات الطبية، والأجزاء الحرجة من حيث الوزن	فقراء	مرتفع
ABS	الغلاف الخارجي، والنماذج الأولية المفاهيمية، واختبارات الراحة الإنسانية	ممتاز	منخفض
نايلون 6/6	التروس، والبطانات، والمكونات المقاومة للتآكل	جيد	منخفض
الأسيتال (POM/دلرين)	تروس دقيقة، ومحامل، ومكونات منخفضة الاحتكاك	ممتاز	منخفض
البوليكربونات	أغطية شفافة، وغلاف مقاوم للصدمات	جيد	منخفض-متوسط
(بيك)	التطبيقات ذات درجات الحرارة العالية، والأجزاء المقاومة للمواد الكيميائية	معتدلة	مرتفع

عامل أخير يجب أخذه في الاعتبار: إن اختيار المادة يؤثر تأثيرًا مباشرًا على ما إذا كانت بيانات النموذج الأولي الخاص بك ستنقل بدقة أداء الإنتاج الفعلي. فنموذج أولي مصنوع من البلاستيك لن يُخبرك كيف يتصرف جزء إنتاجي مصنوع من الألومنيوم عند التعرض لدورات التغير الحراري. لذا اختر المادة بما يتوافق مع أهداف الاختبار الخاصة بك، وليس فقط مع ميزانيتك.

وبعد تحديد المادة المناسبة، تأتي الخطوة الحاسمة التالية وهي اختيار طريقة التصنيع. هل ينبغي استخدام التشغيل الآلي باستخدام آلات التحكم الرقمي (CNC)، أم الطباعة ثلاثية الأبعاد، أم حتى صب الحقن لإنتاج النموذج الأولي؟ والإجابة تعتمد على عوامل يتجاهلها العديد من المهندسين.

المقارنة بين النماذج الأولية المُنتَجة باستخدام آلات التحكم الرقمي (CNC) والطباعة ثلاثية الأبعاد وصب الحقن

لقد اخترت المادة الخاصة بك، لكن السؤال التالي الذي نادرًا ما تتناوله ورش التشغيل الآلي بصراحة هو: هل تشكيل القطع باستخدام الحاسب الآلي (CNC) هو الأسلوب المناسب حقًّا لنموذجك الأولي؟ وأحيانًا لا يكون كذلك. وفهم اللحظة المناسبة لاختيار التصنيع باستخدام الحاسب الآلي لصنع النموذج الأولي بدلًا من الطرق البديلة—وحينما تكون هذه الطرق البديلة في الواقع أكثر فائدة لك—يوفِّر لك المال ويقلِّل الإحباط.

تسيطر ثلاث طرق تصنيع على ساحة إنتاج النماذج الأولية: تشكيل القطع باستخدام الحاسب الآلي (CNC)، والطباعة ثلاثية الأبعاد (التصنيع الإضافي)، والقولبة بالحقن. وتتفوَّق كل طريقة في سيناريوهات محددة، بينما تفشل في غيرها. ولنُزِلْ الغموض الناجم عن الدعاية المضلِّلة وندرس التنازلات الحقيقية بين هذه الطرق.

متى يكون التشغيل الآلي باستخدام ماكينات التحكم العددي (CNC) أفضل من الطباعة ثلاثية الأبعاد للنماذج الأولية

يحظى التصنيع الإضافي (الطباعة ثلاثية الأبعاد) بشهرةٍ واسعة، ولسبب وجيهٍ تمامًا؛ فهو ثوَّارٌ في مجال إنتاج النماذج الأولية بسرعة للهندسات المعقدة. لكن عندما يحتاج نموذجك الأولي إلى أداءٍ فعليٍّ يُماثل أداء الجزء النهائي في مرحلة الإنتاج، فإن تشكيل القطع باستخدام الحاسب الآلي (CNC) غالبًا ما يوفِّر ما لا تستطيع أساليب التصنيع الإضافي تقديمه.

خصائص المادة هي العامل الأهم

إليك الفرق الجوهري: تُستخدم تقنية التصنيع باستخدام الحاسب الآلي (CNC) لإزالة المادة من كتل صلبة مصنوعة من مواد إنتاجية فعلية. ولنماذجك الأولي المصنوعة من الألومنيوم نفس الخصائص الميكانيكية للأجزاء الإنتاجية المصنوعة من الألومنيوم. ووفقاً لتحليل جيجا التصنيعي، فإن الأجزاء المصنَّعة باستخدام الحاسب الآلي توفر «قوة أيزوتروبية كاملة» مع «خصائص ميكانيكية ممتازة»—أي قوة متسقة في جميع الاتجاهات.

أما الأجزاء المطبوعة ثلاثياً؟ فهي تُبنى طبقةً تلو الأخرى، ما يخلق ضعفاً جوهرياً بين الطبقات. فعند طباعة أجزاء تقنية FDM باستخدام خيوط بلاستيكية حرارية، ستحصل على خصائص أنيسوتروبية—أي تتفاوت القوة باختلاف اتجاه القوة المؤثرة. بل حتى الطباعة بالتقنية SLA باستخدام راتنجات فوتو بوليمرية تُنتج أجزاء قد تتدهور عند التعرُّض للأشعة فوق البنفسجية أو تفتقر إلى مقاومة الصدمات التي تتمتع بها الأجزاء المصنَّعة باستخدام الحاسب الآلي.

متى يجب أن تختار التصنيع باستخدام الحاسب الآلي (CNC) بدلاً من الطباعة ثلاثية الأبعاد؟

• اختبار التحميل الوظيفي – عندما يجب أن يتحمل النموذج الأولي الخاص بك إجهادات ميكانيكية فعلية دون أن يفشل
• متطلبات التOLERANCE الضيقة – تحقق تقنية التحكم العددي الحاسوبي (CNC) دقةً تتراوح بين ±0.01–0.05 مم، مقارنةً بدقة تتراوح بين ±0.05–0.3 مم لمعظم تقنيات الطباعة ثلاثية الأبعاد
• إنهاء السطح الممتاز – تصل خشونة الأسطح المُصنَّعة إلى ما بين Ra 0.4–1.6 ميكرومتر؛ بينما تظهر خطوط الطبقات المرئية على الأجزاء المطبوعة ثلاثيًا عند خشونة تتراوح بين Ra 5–25 ميكرومتر
• مواد معادلة من حيث الإنتاج – عندما تتطلب الاختبارات استخدام ألومنيوم أو فولاذ أو بلاستيكات هندسية فعلية
• التعرض للحرارة أو المواد الكيميائية – تتحلَّل معظم مواد الطباعة ثلاثية الأبعاد بشكل أسرع من البدائل المصنَّعة آليًّا

متى تكون الطباعة ثلاثية الأبعاد هي الخيار الأمثل

دعونا نكون صريحين: تتفوق تقنية الطباعة ثلاثية الأبعاد على التصنيع باستخدام التحكم العددي الحاسوبي (CNC) في عدة سيناريوهات مهمة. فالهندسات الداخلية المعقدة — مثل الهياكل الشبكية والقنوات الداخلية للتبريد والأشكال العضوية — يتعذَّر تصنيعها آليًّا، لكن طباعتها أمرٌ بسيط. ويمكن لمُطبِعة معدنية ثلاثية الأبعاد تستخدم تقنية التصنيع بالانصهار المباشر بالليزر (DMLS) أو الانصهار بالليزر (SLM) أن تُنتج ميزات داخلية تتطلَّب عادةً تجميع عدة مكونات مصنَّعة آليًّا معًا.

تتفوق طباعة SLS ثلاثية الأبعاد في إنتاج نماذج أولية متعددة في وقتٍ واحد، ما يجعلها اقتصادية التكلفة لاختبار عدة تنوعات تصميمية ضمن بناء واحد. أما طباعة SLA ثلاثية الأبعاد فتوفر تفاصيل دقيقة للنماذج البصرية التي يُسمح فيها بمعالجة لاحقة لتلميع السطح.

لنماذج المفاهيم في المراحل المبكرة، حيث يكتسب المظهر أهميةً أكبر من الوظيفة، فإن ميزة السرعة التي توفرها الطباعة ثلاثية الأبعاد—والتي غالبًا ما تُحقِّق إنجاز التصنيع في نفس اليوم—تجعلها الخيار الأمثل. واحفظ عمليات التشغيل بالآلات الرقمية (CNC) لحالات التحقق الوظيفي التي تتطلبها فعليًّا.

القولبة بالحقن مقابل التشغيل بالآلات الرقمية (CNC) للتحقق من الكميات المنخفضة

قد يبدو مقارنة القولبة بالحقن بالطباعة ثلاثية الأبعاد أمرًا غريبًا في سياق النماذج الأولية، إذ تُعتبر هذه الطريقة تقليديًّا وسيلة إنتاج. لكن فهم نقطة التقاطع في التكلفة يساعدك على تخطيط الجدول الزمني الكامل لتطوير منتجك، وليس فقط مرحلة النموذج الأولي.

وفقًا لتحليل شركة كروس ويند ماشينينغ، فإن مسار تطوير المنتج النموذجي يتبع التسلسل التالي: مكونات البحث والتطوير (ربما ٥ قطع)، وعدة جولات من التصاميم المتكررة (حتى ٥ جولات)، ثم إنتاج كميات صغيرة (من ١٠٠ إلى ٥٠٠ وحدة)، ثم الكميات الأكبر. والسؤال ليس ما إذا كان ينبغي استخدام صب الحقن أم لا، بل متى ينبغي استخدامه.

حقيقة نقطة التحول في التكلفة

يتطلب صب الحقن استثمارًا أوليًّا كبيرًا في القوالب. ووفقًا للبيانات الصناعية التي قدَّمتها شركة ريكس بلاستيكس والمُشار إليها من قِبل كروس ويند، تتراوح تكاليف القوالب بشكل كبير:

• قالب بسيط أحادي التجويف لإنتاج ١٠٠٠ غسالة سنويًّا: ١٠٠٠–٢٠٠٠ دولار أمريكي
• قوالب معقدة متعددة التجاويف لإنتاج كميات كبيرة: ٦٠٠٠٠–٨٠٠٠٠ دولار أمريكي فأكثر
• متوسط تكلفة القالب للمشاريع النموذجية: حوالي ١٢٠٠٠ دولار أمريكي

للمعالجة باستخدام آلات التحكم العددي الحاسوبي (CNC) تكاليف إعداد ضئيلة تُوزَّع على كل قطعة. وتنشأ نقطة التحول — حيث تنخفض تكلفة القطعة الواحدة في صب الحقن بما يعوَّض الاستثمار الأولي في القوالب — عادةً بين ١٠٠٠ و٥٠٠٠ قطعة، وذلك حسب درجة التعقيد ونوع المادة المستخدمة.

بالنسبة لكميات النماذج الأولية التي تقل عن ٥٠٠ قطعة، فإن التصنيع باستخدام الحاسب الآلي (CNC) يتفوق تقريبًا دائمًا من حيث التكلفة الإجمالية. ولكن هناك تفصيلًا دقيقًا هنا: إذا كانت تصميماتك مستقرة وكنت واثقًا من أحجام الإنتاج المستقبلية، فإن الاستثمار المبكر في القوالب يُسرّع جدولك الزمني للوصول إلى السوق.

الاختلافات في الجداول الزمنية

هل تحتاج إلى ١٠ نماذج أولية خلال أسبوعين؟ إن التصنيع باستخدام الحاسب الآلي (CNC) هو على الأرجح الخيار العملي الوحيد المتاح لك. أما إنشاء القوالب الحقنية فيستغرق أسابيع أو حتى شهورًا قبل إنتاج أول قطعة. ومع ذلك، وبمجرد توفر القوالب، فإن عملية الحقن تُنتج القطع خلال ثوانٍ — ما يجعلها لا تُضاهى عند إنتاج الكميات الكبيرة.

اعتبارات مرونة التصميم

يبرز تحليل شركة كروس ويند (CrossWind) نقطةً بالغة الأهمية: "إن صنع القوالب أمرٌ صعبٌ، وفي كثيرٍ من الأحيان يستحيل تعديلها لاستيعاب التغييرات في التصميم." فإذا كان مرحلة النماذج الأولية تتضمّن تكرارات في التصميم — كما هو الحال في معظم المشاريع — فإن الالتزام المبكر بتصنيع قوالب الحقن يُقيّدك في هندسة قد تكون معيبة.

تتيح عمليات التشغيل بالتحكم العددي الحاسوبي (CNC) إجراء تغييرات على التصميم بسهولة. قم بتحديث ملف CAD الخاص بك، وأعد إنشاء مسارات الأدوات، وشغّل النماذج الأولية المُعاد تصميمها. وتستغرق كل دورة من هذه الدورات وقتًا ومواد، لكن لا يتم التخلّي عن أي استثمار في القوالب أو الأدوات.

اتخاذ القرار الصحيح بشأن الطريقة المُنتَجة

لا ينبغي أن يكون الاختيار بين طرق التصنيع مبنيًّا على التخمين. استخدم هذا الإطار العملي المستند إلى متطلبات مشروعك المحددة:

اختر نماذج CNC الأولية عندما:

• تحتاج إلى خصائص مادية معادلة لتلك الخاصة بالإنتاج لاختبار الوظائف.
• تتطلّب التحملات دقةً أدق من ±٠٫١ مم
• جودة تشطيب السطح مهمة لتجميع القطع أو لمظهرها النهائي.
• الكميات أقل من ٥٠٠ قطعة.
• من المرجح أن تطرأ تغييرات على التصميم أثناء مرحلة التحقق والتصديق.

اختر الطباعة ثلاثية الأبعاد عندما:

• يتطلب التصميم هندسات داخلية معقدة أو هياكل شبكية.
• الهدف الرئيسي هو التقييم البصري أو التقييم المرتبط بالراحة اليدوية (إرغونومي).
• أهمية الحصول على التسليم في نفس اليوم تفوق أهمية الخصائص المادية.
• تتطلب الاختبارات المتزامنة لعدة تنوعات في التصميم
• التكلفة هي القيد الرئيسي، بينما تأتي الدقة الوظيفية في المرتبة الثانية

اختر صب الحقن عندما:

• تم الانتهاء من التصميم وتحقيق الاستقرار فيه
• ستتجاوز كميات الإنتاج ١٠٠٠–٥٠٠٠ قطعة
• يجب تقليل التكلفة لكل قطعة لضمان جدوى الاختبار التجاري
• تتطلب الخصائص الخاصة بالمادة (مثل المفاصل المرنة أو التغليف الزائد) استخدام عملية الإنتاج الفعلية

المعايير	تصنيع باستخدام الحاسب الآلي CNC	الطباعة ثلاثية الأبعاد (FDM/SLA/SLS)	حقن القالب
خيارات المواد	طائفة واسعة: المعادن، والبلاستيكيات، والمركبات	محدودة: البوليمرات، والراتنجات، وبعض المعادن	طائفة واسعة من البلاستيكيات الحرارية، وبعض البلاستيكيات الحرارية الصلبة
قدرة التحمل	±٠٫٠١–٠٫٠٥ مم نموذجي	±0.05–0.3 مم (نوعي)	±٠٫٠٥–٠٫١ مم عادةً
جودة السطح (Ra)	0.4–1.6 ميكرومتر (أملس)	5–25 ميكرومتر (خطوط الطبقات مرئية)	0.4–1.6 ميكرومتر (يعتمد على القالب)
وقت التسليم (الجزء الأول)	1-5 أيام	ساعات إلى يومين	4–12 أسبوعًا (يتطلب تصنيع قوالب)
التكلفة لكل وحدة (حجم إنتاج منخفض)	متوسطة	منخفض-متوسط	مرتفعة جدًّا (تُوزَّع تكلفة القوالب على عدد الوحدات)
تكلفة الوحدة (حجم كبير)	مرتفع	مرتفع جداً	جداً منخفض
النطاق المثالي للكمية	من جزء واحد إلى ٥٠٠ جزء	من ١ إلى ١٠٠ جزء	أكثر من 1,000 قطعة
مرونة التصميم	مرتفعة (تحديث الملفات سهل)	مرتفعة جدًّا (لا تتطلّب قوالب)	منخفضة (تعديل القوالب مكلف)
القوة الميكانيكية	خصائص كاملة متجانسة في جميع الاتجاهات	خصائص غير متجانسة، مع انخفاض في القوة	خصائص شبه متجانسة
الميزات الداخلية المعقدة	محدود	ممتاز	محدود

طرق هجينة جديرة بالنظر

أحيانًا يكون أفضل حلٍّ هو دمج أساليب متعددة. فعلى سبيل المثال، يمكن طباعة مكونات معدنية ثلاثية الأبعاد باستخدام تقنية التصنيع الإضافي المباشر للمعادن (DMLS)، ثم إخضاع الأسطح الحرجة لعمليات التشغيل الآلي باستخدام ماكينات التحكم العددي (CNC)، مما يجمع بين حرية التصميم الهندسي التي توفرها عمليات التصنيع الإضافي والدقة العالية التي تتيحها عمليات التصنيع الناقصة. وبالمثل، قد تُطبَّق تقنية الطباعة ثلاثية الأبعاد لإنتاج نماذج أولية مرئية لتجميع ملاحظات أصحاب المصلحة، ثم تُستخدم ماكينات التحكم العددي لإنتاج نماذج أولية وظيفية للتحقق الهندسي.

الهدف ليس الالتزام بأي أسلوب تصنيعي واحد، بل اختيار الأداة الأنسب لكل حاجة محددة من احتياجات التحقق والاختبار.

والآن وبعد أن فهمتم أي طريقة تصنيع تناسب مشروعكم، تبرز السؤال الحاسم التالي: كم سيكلّف ذلك فعليًّا؟ إن فهم عوامل التكلفة الفعلية في تصنيع النماذج الأولية باستخدام ماكينات التحكم العددي (CNC) يساعدكم على وضع ميزانية دقيقة، ويقيكم من المفاجآت غير السارة المتعلقة بالتكاليف التي تفاجئ العديد من المهندسين.

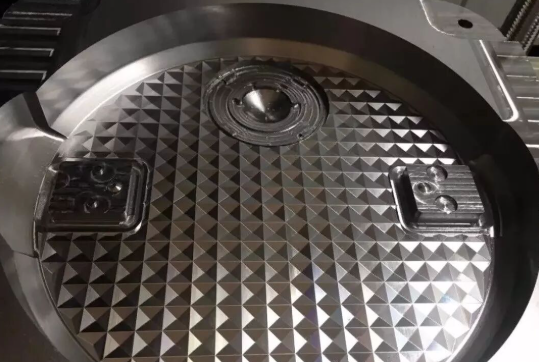

فهم تكاليف تصنيع النماذج الأولية باستخدام ماكينات التحكم العددي (CNC) وأوقات التسليم

إليك السؤال الذي يطرحه الجميع، لكن قلةً من ورش المعادن تجيب عليه مباشرةً: كم تكلفة تصنيع جزء معدني؟ والإجابة الصادقة هي: الأمر يعتمد—ولكن ليس بالطريقة الغامضة وغير المفيدة التي عادةً ما توحي بها هذه العبارة. ففهم العوامل الدقيقة التي تُحدد أسعار النماذج الأولية المصنوعة باستخدام الحاسب الآلي (CNC) يمكّنك من اتخاذ قرارات تصميم أكثر ذكاءً ويحميك من المفاجآت غير المتوقعة في الميزانية.

وخلافًا لعمليات الإنتاج الضخم التي تصبح فيها التكاليف متوقَّعة بفضل الحجم الكبير، فإن خدمات تشغيل النماذج الأولية باستخدام الحاسب الآلي (CNC) تُحدِّد سعر كل مهمةٍ استنادًا إلى متغيرات مشروع محددة. ولنلقِ نظرةً على العوامل الفعلية التي تؤثر في فاتورتك.

العوامل الرئيسية المؤثرة في تكلفة تشغيل النماذج الأولية

إن كل عرض سعرٍ لأجزاء الحاسب الآلي (CNC) يعكس مجموعةً من العوامل التي تتفاعل أحيانًا بطرقٍ مفاجئة. ووفقًا لتحليل شركة «كوماكوت» (Komacut) لتكاليف التشغيل، فإن هذه المتغيرات هي التي تقرّر ما إذا كانت تكلفة نموذجك الأولي بالمئات أو بالآلاف من الدولارات:

• تكاليف المواد وقابلية التشغيل الآلي – تتفاوت أسعار المواد الخام بشكل كبير. فتُعالَج الألمنيوم بسرعةٍ وبأقلِّ قدرٍ من التآكل في الأدوات، ما يحافظ على انخفاض التكاليف. أما التيتانيوم والفولاذ المقاوم للصدأ فيتطلبان سرعات تغذية أبطأ، وأدوات تشكيل متخصصة، ووقت تشغيل أطول على الآلات — ما يؤدي غالبًا إلى مضاعفة أو حتى ثلاثة أضعاف تكاليف التشغيل مقارنةً بالقطع المماثلة المصنوعة من الألمنيوم.
• تعقيد الجزء وهندسته – التصاميم المعقدة التي تتضمَّن تفاصيل دقيقة، وزوايا داخلية ضيقة، وميزات متعددة تتطلّب سرعات تشغيل أبطأ، وتغييرات متكررة للأدوات، وقد تحتاج إلى تثبيتات مخصصة. أما القطع البدائية القياسية ذات الهندسة البسيطة فهي أقل تكلفةً بكثيرٍ مقارنةً بالقطع العضوية أو ذات التفاصيل الدقيقة جدًّا.
• متطلبات التحمل – يمكن تحقيق التحملات القياسية (±٠٫١ مم) باستخدام ممارسات التشغيل الاعتيادية. أما التحملات الضيقة (±٠٫٠١–٠٫٠٥ مم) فهي تتطلّب سرعات تغذية أبطأ، ومرورات تشغيل إضافية للتشطيب، وفحوصات أكثر دقةً — وكلُّ ذلك يزيد التكلفة. لذا يجب تحديد التحملات الضيقة فقط على الأبعاد التي تتطلّبها الوظيفة الفعلية للقطعة.
• عدد عمليات الإعداد المطلوبة – كل مرة يجب فيها إعادة تثبيت القطعة في الجهاز تُضاف وقت الإعداد. وتكون تكلفة القطعة التي تُصنع من جانب واحد أقل من تكلفة القطعة التي تتطلب عناصر على جميع الوجوه الستة. ويسهم دمج التصاميم الذي يقلل عدد مراحل الإعداد مباشرةً في خفض التكلفة.
• مواصفات تشطيب السطح – تشتمل الأسعار الأساسية على التشطيبات الناتجة مباشرةً عن عملية التصنيع (As-machined finishes). أما عمليات التشطيب الثانوية مثل التلميع، أو الأكسدة الكهربائية (Anodizing)، أو الطلاء المعدني (Plating)، أو غيرها فهي تزيد من الوقت والتكاليف المرتبطة بالمعالجة المتخصصة.
• الكمية المطلوبة – تنخفض التكلفة لكل وحدة عندما تُوزَّع تكاليف الإعداد ووقت البرمجة على عدد أكبر من القطع. ووفقاً للبيانات الصناعية، فإن شراء المواد الخام بكميات كبيرة يجذب في كثيرٍ من الأحيان خصومات، ما يقلل التكاليف الإضافية للطلبات الكبيرة.

عاملٌ يُهمَل في كثيرٍ من الأحيان: إن نوع الآلة المستخدمة يؤثر تأثيراً كبيراً على معدل التكلفة بالساعة. ووفقاً لتقديرات شركة كوماكوت (Komacut)، يتراوح سعر تشغيل آلة التفريز باستخدام التحكم العددي (CNC) ذات المحاور الثلاثة بين ٣٥ و٥٠ دولاراً أمريكياً في الساعة، بينما قد يتجاوز سعر تشغيل آلة التفريز متعددة المحاور (5-axis machining)—والتي تُستخدم عند تصنيع أشكال هندسية معقدة—٧٥ إلى ١٠٠ دولار أمريكي في الساعة. وبالتالي فإن نوع الآلة المطلوبة لتصنيع قطعتك يؤثر تأثيراً مباشراً على صافي ربحك.

التوقعات الزمنية حسب درجات التعقيد المختلفة

تعد برمجة النماذج الأولية باستخدام ماكينات التصنيع الآلي بالحاسوب (CNC) السريعة بسرعة تنفيذ، لكن ما المقصود فعليًّا بهذه السرعة بالنسبة لجدول مشروعك؟ وتتفاوت توقعات الجدول الزمني بشكل كبير اعتمادًا على درجة تعقيد القطعة وقدرة الورشة.

أجزاء بسيطة ( turnaround خلال ١–٣ أيام)

عادةً ما تُشحن الأجزاء الأساسية مثل الدعامات والألواح والمكونات المباشرة ذات التحملات القياسية خلال بضعة أيام. وغالبًا ما تتطلب هذه الأجزاء برمجةً بسيطةً، وأدوات قياسيةً، وتشغيلًا واحدًا فقط على الماكينة. فإذا كانت أجزاء التصنيع الآلي بالحاسوب (CNC) الخاصة بك تندرج ضمن هذه الفئة، فتوقع أسرع وقت تسليم وأقل التكاليف.

أجزاء متوسطة التعقيد (turnaround خلال ٣–٧ أيام)

تندرج في هذه الفئة الأجزاء التي تتطلب عمليات تشغيل متعددة، أو تحملات أكثر دقة، أو عمليات ثانوية مثل التثبيت الخيطي أو التشطيب السطحي. ووفقًا لـ دليل التصنيع الأولي من شركة LS Manufacturing ، فإن النماذج الأولية المصنوعة من الألومنيوم القياسي ومتوسطة التعقيد تُسلم عادةً خلال ٣–٧ أيام عمل.

أجزاء معقدة (من أسبوع إلى ثلاثة أسابيع فأكثر)

تتطلب المكونات شديدة التعقيد ذات الهندسات الصعبة أو المواد الغريبة أو التحملات الضيقة جدًا فترات زمنية ممتدة. كما أن تصميم التثبيتات المخصصة، وشراء الأدوات المتخصصة، والتحقق الدقيق من الجودة يُضيف كلٌّ منها وقتًا إضافيًا. وبالمثل، فإن التشغيل الآلي متعدد المحاور للأسطح المعقدة يطيل أيضًا جداول الإنتاج.

توجد خدمات عاجلة، لكنها تُقدَّم بأسعار مرتفعة — غالبًا ما تكون بنسبة ١٫٥ إلى ضعف السعر القياسي. لذا يُنصح بالتخطيط المبكر قدر الإمكان لتجنب رسوم التسارع التي ترفع من ميزانية النموذج الأولي.

التخطيط المالي لمشاريع النماذج الأولية

يتجاوز التخطيط الذكي للميزانية الخاصة بالأجزاء المشغولة آليًّا مجرد الحصول على عرض سعر واحد. وفيما يلي إرشادات عملية لإدارة تكاليف النماذج الأولية بكفاءة:

اطلب ملاحظات تصميم القابلية للتصنيع (DFM) في وقت مبكر

تقدم العديد من خدمات تشغيل النماذج الأولية تحليل DFM مجانًا، والذي يحدد الميزات التي تؤدي إلى ارتفاع التكاليف قبل أن تلتزم بها. فتغيير نصف القطر هنا، أو تخفيف التحمل هناك — تعد هذه التعديلات الصغيرة كافية لتقليل وقت التشغيل الآلي بشكل كبير دون المساس بالوظيفة.

فكّر في الكمية بشكل استراتيجي

هل تحتاج إلى ثلاثة نماذج أولية؟ قد تحصل على سعر أفضل لكل وحدة عند طلب خمس وحدات. فتكاليف الإعداد والبرمجة تُعتبر نفقات ثابتة بغض النظر عن الكمية. وبتوزيع هذه التكاليف على عدد أكبر من القطع، يصبح طلب قطع احتياطية من الناحية الاقتصادية معقولاً— خاصةً إذا كان الاختبار قد يتسبب في تلف الوحدات.

خطِّط لتكاليف التكرار التصميمي

نادراً ما تصبح النماذج الأولية الأولى هي التصاميم النهائية. ووفقاً للدليل الخاص بتطوير المنتجات من شركة فيكتيف (Fictiv)، ينبغي تخصيص ميزانية لتعدد جولات التصميم أثناء مرحلة التحقق والتحقق من الصحة. وعادةً ما تتضمن مسار تطوير منتج نموذجي مكونات بحث وتطوير (ربما خمس قطع)، يليها عدة جولات لمراجعة التصميم قبل الانتقال إلى الإنتاج بكميات منخفضة.

اعرف الوقت المناسب للانتقال من مرحلة إنشاء النماذج الأولية إلى مرحلة الإنتاج

عند بلوغ عتبة كمية معينة، تصبح عمليات التصنيع النموذجية غير فعّالة. ووفقاً لتحليل شركة فيكتيف (Fictiv)، فإن الإنتاج بكميات منخفضة يشير عادةً إلى الكميات التي تتراوح بين عشرات الآلاف وآلاف الوحدات. وبين مرحلة إعداد النماذج الأولية وهذه الكمية، غالباً ما تكون دفعات الإنتاج الانتقالية (من ١٠٠ إلى ٥٠٠ قطعة) منطقية.

راقب هذه الإشارات الانتقالية:

• التصميم مستقر ولا يُتوقع إدخال أي تغييرات عليه
• تكاليف القطعة الواحدة باستخدام أساليب النماذج الأولية تتجاوز الهوامش المقبولة للإنتاج
• تنبؤات الطلب تبرر استثمارات القوالب أو الأتمتة
• متطلبات الجودة تفوق ما يمكن أن تحققه عمليات الإنتاج النموذجية باستمرار

الفكرة الأساسية؟ إن تكاليف النماذج الأولية لا تتعلق فقط بتقليل فاتورة اليوم — بل تتعلق أيضاً بجمع بيانات التحقق التي تحتاجها لتوسيع نطاق الإنتاج بثقة. فالإنفاق أكثر على نماذج أولية وظيفية تتنبأ بدقة بأداء الإنتاج غالباً ما يوفّر المال على المدى الطويل، وذلك من خلال منع التعديلات التصميمية المكلفة بعد استثمار الأموال في القوالب.

وبما أن عوامل التكلفة والجداول الزمنية أصبحت واضحة الآن، فإن الاعتبار الحرج التالي هو فهم كيفية تطبيق مختلف الصناعات لتصنيع النماذج الأولية باستخدام ماكينات التحكم العددي (CNC)، والمتطلبات المحددة التي تشكّل مشاريعها.

التطبيقات الصناعية لأجزاء النماذج الأولية المصنوعة باستخدام ماكينات التحكم العددي (CNC)

هل سبق أن تسائلتَ لماذا تدفع شركات الطيران والفضاء أسعارًا مرتفعةً مقابل دعامات مُصنَّعة بشكلٍ ظاهريٍ بسيط؟ أو لماذا تتطلب نماذج الأجهزة الطبية الأولية وثائقٍ تضاهي تكلفة تصنيع الجزء نفسه فعليًّا؟ إن كل صناعة تفرض متطلباتٍ فريدةً على مشاريع النماذج الأولية المصنوعة باستخدام ماكينات التحكم العددي (CNC)، وفهم هذه المتطلبات يساعدك في توقُّع التكاليف والجداول الزمنية وتوقعات الجودة حتى قبل طلبك الأول للعرض السعري.

والحقيقة هي أن الدعامة النموذجية الأولية المخصصة لمنتج استهلاكي تخضع لتدقيقٍ مختلفٍ تمامًا عن تلك المخصصة لمنطقة محرك طائرة. فلنستعرض معًا ما يجعل متطلبات النماذج الأولية في كل صناعةٍ مميزةً، وكيف تؤثر هذه العوامل في تخطيط مشروعك.

متطلبات ومعايير النماذج الأولية في قطاع السيارات

تواجه النماذج الأولية للمركبات مجموعةً صعبةً من متطلبات الاختبار الوظيفي، والتحقق من عملية التجميع، والمتطلبات التنظيمية. وعند تطوير مكوناتٍ تؤثر في النهاية على سلامة المركبة، فإن المخاطر المرتبطة بذلك تدفع إلى تبني توقعاتٍ صارمةٍ جدًّا من حيث الجودة.

متطلبات الاختبار الوظيفي

يجب أن تتحمّل النماذج الأولية للمركبات الظروف الواقعية أثناء مرحلة التحقق. فكِّر في اختبار الاهتزاز، والتغير الحراري الدوري، ومحاكاة التصادم، وتحليل التعب. ويجب أن يتصرف نموذجك الأولي المُصنَّع باستخدام ماكينات التحكم العددي (CNC) تمامًا كما يتصرف الجزء الإنتاجي تحت هذه الأحمال — وهذا يعني أن اختيار المادة والدقة البعدية يصبحان أمرين لا يمكن التنازل عنهما.

تتراوح متطلبات التسامح النموذجية في عمليات التشغيل الآلي للمركبات بين ±٠٫٠٥ مم للمكونات العامة و±٠٫٠١ مم لمكونات نظم الدفع أو المحرك عالية الدقة. وأي تسامحٍ أوسع من ذلك سيؤدي إلى عدم قدرة بيانات الاختبار على التنبؤ بأداء الجزء في مرحلة الإنتاج.

متطلبات الشهادات وإمكانية التتبع

تتطلب العديد من النماذج الأولية للمركبات توفير شهادات كاملة للمواد وقابلية تتبع العمليات. وإذا كنت تبحث عن مُصنِّعين لمكونات معدنية قريبين من موقعك لأعمال السيارات، فتحقق مما إذا كان بإمكانهم تزويدك بما يلي:

• تقارير اختبار المواد (MTRs) التي توثق تركيب السبيكة والخصائص الميكانيكية
• وثائق العمليات التي توضح معاملات التشغيل الآلي المستخدمة
• تقارير فحص الأبعاد للميزات الحرجة
• فحص المقالة الأولى (FAI) عند اشتراط ذلك في مواصفات الشركات المصنعة الأصلية (OEM)

هذه الوثائق تزيد التكلفة، لكنها تُعتبر ضرورية جدًّا عندما تدعم النماذج الأولية عمليات تقديم الطلبات التنظيمية أو عمليات مؤهلية المورِّدين.

المتطلبات الدقيقة لقطاعي الطيران والرعاية الصحية

إذا بدت متطلبات قطاع السيارات صارمة، فإن تطبيقات قطاعي الطيران والرعاية الصحية ترفع هذه المتطلبات بشكل كبير. ووفقًا لـ تحليل شركة LG Metal Works الصناعي فإن الدقة ليست خيارًا في هذين القطاعين — «أصغر انحراف في التحمل قد يؤدي إلى عواقب كارثية، سواءً في المكونات الحرجة للطيران أو في أدوات الجراحة المنقذة للحياة.»

مواصفات النماذج الأولية للطائرات

تتطلب نماذج الطائرات الأولية في قطاع الفضاء والطيران تحملات دقيقة جدًّا تصل إلى ±٠٫٠٠٠٥ بوصة (أي ما يعادل ±٠٫٠١٢٧ مم) لأجزاء مثل شفرات التوربينات ومكونات المحرك والدعائم الإنشائية. ووفقًا لمواصفات القطاع، تصبح خدمات التشغيل الآلي باستخدام ماكينات التحكم العددي الخماسية المحاور ضروريةً لتصنيع هندسات الأجنحة المعقدة وتصاميم القنوات المتعددة التي لا تستطيع الماكينات الأبسط إنتاجها.

وتضيف متطلبات المواد طبقةً أخرى من التعقيد. وتستخدم نماذج الطائرات الأولية في قطاع الفضاء والطيران عادةً:

• التيتانيوم 6Al-4V – نسبة عالية من القوة إلى الوزن للمكونات الإنشائية
• إنكونيل ٦٢٥/٧١٨ – مقاومة استثنائية لدرجات الحرارة المرتفعة في تطبيقات المحركات
• ألمنيوم 7075-T6 – ألومنيوم من الدرجة الجوية للاختبارات الإنشائية
• الفولاذ المقاوم للصدأ ١٧-٤ فاز هارد – مقاومة للتآكل مع امتلاك قوة عالية

ويطرح كل نوع من هذه المواد تحديات تشغيلية فريدة. ووفقاً لشركة LG Metal Works، فإن لهذه المواد "سلوكيات فريدة تتعلق بالتمدد الحراري والصلادة وتشكيل الرقائق— مما يتطلب تحسين مسارات الأدوات والإشراف الخبير من المشغلين."

متطلبات الدقة للأجهزة الطبية

تواجه النماذج الأولية الطبية متطلباتٍ بُعديةً وتنظيميةً في آنٍ واحد. فتتطلب أدوات الجراحة والنماذج الأولية للغرسات ومكونات معدات التشخيص موادًا حيوية التوافق تُصنَّع بدقة جراحية.

تشمل المواد الشائعة المستخدمة في المجال الطبي ما يلي:

• تيتانيوم الدرجة 5 – اختبار الغرسات الحيوية التوافق
• الفولاذ المقاوم للصدأ 316L – نماذج أولية لأدوات الجراحة
• (بيك) – مكونات بوليمرية قابلة للغرس
• كوبالت كروم – التحقق من صلاحية الغرسات العظمية

يمتد اختبار الجودة للأجزاء المصنوعة باستخدام ماكينات التحكم العددي (CNC) في التطبيقات الطبية ليشمل أكثر من مجرد التحقق من الأبعاد. فقد يلزم التحقق من حالة السطح، واعتماد المادة وفق معايير ASTM أو ISO، بل وقد يتطلب الأمر عبوات متوافقة مع عمليات التعقيم، وذلك اعتمادًا على مسار الاختبار المقصود للنموذج الأولي.

ويجد التصنيع بالتحكم العددي للخزف تطبيقات متخصصةً أيضًا في الأجهزة الطبية، لا سيما في غرسات الأسنان ومكونات المفاصل المقاومة للتآكل، حيث تفوق متطلبات التوافق الحيوي والصلادة ما تقدِّمه المعادن.

تطبيقات الإلكترونيات الاستهلاكية والمعدات الصناعية

ليست كل النماذج الأولية بحاجة إلى فحصٍ على مستوى صناعة الفضاء الجوي. فتتوازن النماذج الأولية الخاصة بالإلكترونيات الاستهلاكية والمعدات الصناعية بين متطلبات الدقة من جهة، ومتطلبات الكفاءة التكلفة والسرعة في طرح المنتج بالسوق من جهة أخرى.

اعتبارات الإلكترونيات الاستهلاكية

تتطلب أغلفة الهواتف الذكية وهيكل أجهزة الحاسوب المحمول وأغلفة الأجهزة القابلة للارتداء تحملًا دقيقًا جدًّا لضمان تركيبها السليم — لكن التركيز ينصب أكثر على جودة تشطيب السطح والمظهر الجمالي مقارنةً بالدقة البُعدية القصوى. وتشمل المتطلبات النموذجية ما يلي:

• تسامح أبعادي يتراوح بين ±٠٫٠٥ و٠٫١ مم للمزاوجة بين العناصر
• تشطيبات سطحية مناسبة للأنودة أو الطلاء (Ra ٠٫٨–١٫٦ ميكرومتر)
• حواف حادة وتفاصيل واضحة على الأسطح الظاهرة للمستهلك
• خصائص المواد التي تتطابق مع الغرض الإنتاجي (غالبًا ألومنيوم ٦٠٦١ أو سبائك المغنيسيوم)

غالبًا ما تكمِّل تقنيات تصنيع الصفائح المعدنية عمليات التشغيل الآلي باستخدام آلات التحكم الرقمي (CNC) لأغلفة الإلكترونيات، حيث تجمع بين العناصر المشغَّلة آليًّا والمكوِّنات المصنوعة من الصفائح المعدنية في نماذج أولية هجينة.

تطبيقات المعدات الصناعية

تتطلب مكونات الروبوتات وأنظمة الأتمتة والتروس الدقيقة نماذج أولية مُصنَّعة باستخدام آلات التحكم العددي الحاسوبي (CNC) والتي تم التحقق من أدائها الميكانيكي في الظروف الصناعية. وفقًا لـ نظرة داديسين العامة على القطاع ، يمكِّن تصنيع القطع باستخدام آلات التحكم العددي الحاسوبي (CNC) من «النمذجة الأولية السريعة والاختبار الوظيفي، مما يضمن أداء هذه المكونات بكفاءة تحت الظروف الصناعية.»

عند البحث عن ورش تصنيع باستخدام آلات التحكم العددي الحاسوبي (CNC) قريبة من موقعي لتصنيع نماذج أولية لمعدات صناعية، ركِّز على الورش التي تمتلك:

• خبرة في معالجة الفولاذ المُصلب والمواد المقاومة للتآكل
• القدرة على معالجة قطع العمل الأكبر حجمًا، وهي شائعة في التطبيقات الصناعية
• الفهم الجيد لمفاهيم الأبعاد الهندسية والتسامح الهندسي (GD&T) لتجميعات المكونات الوظيفية
• معدات فحص الجودة، بما في ذلك أجهزة قياس الإحداثيات (CMM) للتحقق من الأبعاد

اعتبارات فحص الجودة عبر مختلف القطاعات

بغض النظر عن القطاع، فإن اختبار الجودة للأجزاء المصنعة باستخدام ماكينات التحكم العددي (CNC) يتبع منهجية تحقق منظمة. ووفقًا لدليل كيسو غروب الخاص بالتصنيع الدقيق، فإن فحص آلات قياس الإحداثيات (CMM) الحديثة يحقق دقة تصل إلى ٠٫٥ ميكرون، مما يمكّن من التحقق حتى من أضيق التحملات المستخدمة في قطاع الطيران والفضاء.

تشمل طرق التحقق الشائعة من الجودة ما يلي:

• فحص الأبعاد – تُستخدم الكاليبيرات وأجهزة القياس الميكروميترية وآلات قياس الإحداثيات (CMM) للتحقق من الأبعاد الحرجة مقابل المواصفات المحددة
• اختبار خشونة السطح – تُقَيِّم أجهزة قياس الخشونة السطحية (Profilometers) النهاية السطحية لتلبية المتطلبات الوظيفية والجمالية
• شهادة المواد – تضمن شهادات تحليل المواد (MTRs) والتحقق من السبائك أن مواد النماذج الأولية تتطابق مع الغرض الإنتاجي المنشود
• فحص القطعة الأولى (FAI) – حزم توثيق شاملة للصناعات الخاضعة للتنظيم
• الاختبار الوظيفي – فحوصات تركيب الملائمة، واختبارات التحميل، والتحقق من الأداء

البصيرة الرئيسية؟ تطابق متطلبات الجودة الخاصة بك مع الغرض الفعلي للنموذج الأولي. إن المبالغة في تحديد مواصفات الفحص تُضيف تكاليف دون أن تُقدِّم قيمةً حقيقيةً؛ بينما يؤدي التقليل من هذه المواصفات إلى مخاطر الحصول على بيانات اختبار غير صالحة. وعليك إبلاغ شريكك في التشغيل الآلي بنواياك الاختبارية حتى يتمكّن من اقتراح مستويات التحقق المناسبة.

يساعدك فهم المتطلبات الخاصة بالصناعة على وضع توقعات واقعية — لكن حتى المهندسين ذوي الخبرة يرتكبون أخطاء مكلفةً أثناء تطوير النماذج الأولية. دعونا نستعرض أكثر الأخطاء شيوعًا في النماذج الأولية باستخدام ماكينات التحكم العددي (CNC) وكيفية تجنّبها قبل أن تؤدي إلى ارتفاع ميزانيتك.

الأخطاء الشائعة في النماذج الأولية باستخدام ماكينات التحكم العددي (CNC) وكيفية تجنّبها

لقد اخترت المادة المناسبة، وحدّدت طريقة التصنيع الأنسب، ووجدت ورشة تشغيل آلي مناسبة. فما الذي قد يذهب خاطئًا؟ للأسف، هناك الكثير. ووفقًا لـ شركة XTJ للتصنيع الدقيق ، فإن الأخطاء البسيطة في المراحل الأولى يمكن أن ترفع التكاليف بشكل كبير — وأحيانًا بنسبة ٣٠٪ أو أكثر. وهذه الأخطاء لا تضيف تكاليف غير ضرورية فحسب، بل تؤدي أيضًا إلى التأخيرات، ومشاكل الجودة، والحاجة إلى إعادة العمل.

الخبر السار؟ إن أغلب أخطاء النماذج الأولية باستخدام ماكينات التحكم العددي (CNC) يمكن تجنّبها تمامًا بمجرد معرفة العوامل التي يجب الانتباه إليها. فلنُحلِّل معًا الأخطاء المكلفة التي قد تفاجئ حتى المهندسين ذوي الخبرة— والحلول العملية التي تحافظ على سير مشروعك وفق الجدول الزمني والميزانية المحددين.

أخطاء التصميم التي تزيد التكلفة وتؤخّر التنفيذ

إن القرارات التصميمية التي تُتَّخذ قبل أن يبدأ أي قصٍّ للمعادن غالبًا ما تحدد ما إذا كان نموذجك الأولي سيُنفَّذ ضمن الميزانية أم سيتجاوز التقديرات بشكل كبير. ويبرز خطآن على وجه الخصوص باعتبارهما أكثر الأسباب تكلفة.

تحديد تسامحات مفرطة

هذا هو الخطأ الأكثر شيوعًا على الإطلاق الذي يؤدي إلى ارتفاع تكلفة الأجزاء المصنوعة باستخدام ماكينات التحكم العددي بالقطع الغائر (CNC milling). فغالبًا ما يحدّد المصممون تحملات دقيقة جدًّا (tight tolerances) عبر الرسومات الكاملة كـ"هامش أمان"، دون إدراك للانعكاسات التصنيعية لذلك. ووفقًا للبيانات الواقعية من شركة XTJ، فإن تطبيق تحملات ±٠٫٠٠٥ مم بشكل شامل على دعامة ألمنيوم— بينما كانت الثقوب الخاصة بالتثبيت فقط هي التي تتطلب تلك الدقة الفائقة— أدّى إلى مضاعفة وقت الإنتاج وزيادة معدلات الهدر. والنتيجة؟ ارتفاع في التكلفة بنسبة ٢٥–٣٥٪ كان يمكن تجنّبه تمامًا.

لماذا يحدث هذا؟ تؤثر مواصفات التحمل مباشرةً على سرعة التشغيل الآلي، واختيار الأدوات، ومتطلبات الفحص. وتتطلب التحملات الضيقة ما يلي:

• معدلات تغذية أبطأ ومرورات نهائية أخف
• قياسات متكررة أكثر أثناء العملية
• معدلات أعلى من الهدر الناتج عن انحرافات طفيفة
• وقت إضافي للتحقق من الجودة

الحل: طبِّق التحملات الضيقة فقط حيث تتطلب الوظيفة ذلك. وتعاون مع شريكك في مجال التشغيل الآلي خلال مراجعة التصميم لقابلية التصنيع (DFM) لتحديد الأبعاد التي تحتاج فعلاً إلى دقة، والأماكن التي يمكن فيها تخفيف التحملات دون التأثير على الأداء.

التعقيد الهندسي غير الضروري

الميزات التي تبدو بسيطة في برامج التصميم بمساعدة الحاسوب (CAD) قد تتحول إلى كوابيس تصنيعية. ومن أبرز المزالق الشائعة المتعلقة بالتعقيد ما يلي:

• الجيوب العميقة والضيقة – تتطلب أدوات خاصة طويلة المدى وعدة مرورات
• زوايا داخلية حادة – يتعذر تشغيلها آليًا دون استخدام تقنية التآكل الكهربائي (EDM) أو عمليات متخصصة أخرى
• جدران رقيقة دون دعم كافٍ – تحويل المخاطر والاهتزاز أثناء القطع
• الانحناءات السفلية والميزات المخفية – قد يتطلب الأمر تشغيلاً على المحور الرابع أو الخامس، مما يضاعف التكاليف

ووفقاً لتحليل جيمس مانوفاكتورينغ الخاص بالنمذجة الأولية، فإن النماذج الأولية المعيبة الناتجة عن مشكلات في التصميم تتطلب مراجعات تؤدي إلى زيادة هدر المواد وساعات العمل وإعادة تجهيز الأدوات، مع تأخيرات قد تُعطّل الجداول الزمنية لإطلاق المنتج.

الحل: صمّم مع مراعاة عمليات التشغيل الآلي. أضف تقريبات (فيليتات) إلى الزوايا الداخلية بحيث تتطابق مع نصف قطر الأدوات القياسية. اجعل سماكة الجدران أكثر من ٠٫٨ مم للقطع المعدنية. وحدّد أعماق الجيوب بحيث لا تتجاوز أربعة أضعاف قطر الأداة. وإذا كنت غير متأكدٍ ما إذا كانت ميزة معينة قابلة للتشغيل آلياً أم لا، فاستشر قبل إتمام تصميمك النهائي.

أخطاء يجب تجنّبها عند اختيار المادة

اختيار المواد استناداً إلى الافتراضات بدل المتطلبات الفعلية يُهدر المال بطريقتين: إما أن تدفع أكثر من اللازم مقابل خصائص غير ضرورية، أو تحصل على نموذج أولي لا يمكنه التحقق من المتطلبات التي تحتاجها.

الاعتماد تلقائياً على المواد الممتازة «احتياطاً»

سيناريو شائع: تحديد استخدام الفولاذ المقاوم للصدأ من الدرجة 316 لمشبك يتعرّض لرطوبة خفيفة، في حين أن الألومنيوم يؤدي نفس الأداء تمامًا في ظروف الاستخدام الفعلية. ووفقًا لبيانات مشروع شركة XTJ، فإن التحويل من الفولاذ المقاوم للصدأ غير الضروري إلى سبائك الألومنيوم 6061 قلّل تكاليف التشغيل الآلي بنسبة ٤٠–٥٠٪؛ وذلك لأن الفولاذ المقاوم للصدأ يُشغَّل بسرعة أبطأ ويسبب اهتراءً أكبر في الأدوات.

وبالمثل، فإن تحديد استخدام التيتانيوم في التطبيقات غير الجوية والفضائية قد يضاعف التكاليف من ٣ إلى ٥ مرات بسبب كثافته وصعوبة تشغيله آليًّا. لذا، يُوصى باستعمال المواد باهظة الثمن فقط في النماذج الأولية التي لا يوجد لها بديل.

تجاهل تصنيفات إمكانية التشغيل الآلي

قوة المادة وإمكانية تشغيلها آليًّا هما خاصيتان مختلفتان. فقد تكون مادة ما مثالية لتطبيقك، لكنها سيئة جدًّا من حيث التشغيل الآلي — مما يؤدي إلى ارتفاع التكاليف عبر:

• الحاجة إلى سرعات قطع أبطأ
• زيادة اهتراء الأدوات واستبدالها بشكل متكرر
• ارتفاع معدلات الهدر الناتجة عن الصعوبات التشغيلية
• زيادة زمن الدورة لكل قطعة

الحل: قم بمطابقة خصائص المادة مع متطلبات الاختبار الفعلية الخاصة بك، وليس مع الافتراضات الأسوأ. فإذا كنت تُجري اختبارًا لمدى ملاءمة التجميع، فقد تتمكن من استبدال المادة بواحدة أسهل في التشغيل آليًّا وتتطابق أبعادها تمامًا مع التصميم. أما إذا كنت تختبر الأداء الميكانيكي، فستحتاج إلى مواد تعادل تلك المستخدمة في الإنتاج الفعلي، بغض النظر عن تكلفة التشغيل الآلي.

الفجوات في التواصل مع ورش التشغيل الآلي

حتى التصاميم المثالية تفشل عندما لا تُبلَّغ المواصفات بوضوح. ووفقًا لأبحاث شركة جيمس للتصنيع، يؤدي ضعف التواصل بين فرق التصميم والإنتاج إلى فشل النماذج الأولية في الوفاء بالمواصفات التصميمية، ما يُضيِّع مواد قيّمةً ووقتًا ثمينًا.

مواصفات غير كاملة أو غامضة

ومن أبرز حالات فشل التواصل ما يلي:

• غياب إشارات التسامح — تطبّق الورش تحملات افتراضية قد لا تلبي احتياجاتك
• متطلبات خشونة السطح غير الواضحة — فعبارة «أملس» تحمل دلالات مختلفة لدى أشخاص مختلفين
• الميزات الحرجة غير المُعرَّفة — وبغياب معرفة الأبعاد التي تكتسب أهمية قصوى، لا تستطيع الورش تحديد الأولويات
• غياب مواصفات المادة – مصطلح «ألمنيوم» العام يترك مجالاً واسعاً للتفسير

الحل: قدِّم وثائق كاملة تشمل الرسومات ثنائية الأبعاد مع إشارات مواصفات التسامح الهندسي (GD&T)، ومواصفات المواد مع الإشارة إلى البدائل المقبولة، ومتطلبات التشطيب السطحي باستخدام قيم Ra، وتحديد واضح للأبعاد الحرجة لوظيفة القطعة.

التشطيب السطحي: فهم الخيارات المتاحة والمقايضات المرتبطة بها

تمثل مواصفات التشطيب السطحي عاملاً محركاً للتكاليف غالباً ما يُهمَل. ووفقاً لـ دليل Xometry الخاص بالخشونة السطحية فإن القيم الأدنى لـ Ra تتطلب جهداً أكبر في عمليات التشغيل الآلي ومراقبة الجودة، مما يؤدي إلى ارتفاع كبير في التكاليف والوقت.

ويُساعد فهم الخيارات القياسية في القطاع على تحديد المواصفات المناسبة:

• Ra 3.2 ميكرومتر – تشطيب تجاري قياسي يظهر عليه آثار القطع؛ وهو التشطيب الافتراضي لمعظم القطع المشغولة بالطحن؛ ومناسب للأسطح غير الحرجة.
• Ra 1.6 µm – موصى به للقطع الخاضعة للإجهادات ولأسطح التلامس ذات الأحمال الخفيفة؛ ويضيف نحو ٢,٥٪ إلى تكاليف الإنتاج.
• Ra 0.8 مايكرومتر – تشطيب عالي الجودة للمناطق الخاضعة لتجمع الإجهادات وللمقابض الدقيقة؛ ويضيف نحو ٥٪ إلى التكاليف.
• Ra 0.4 µm – الأفضل المتاح؛ مطلوب للتطبيقات ذات الجهد العالي والمكونات التي تدور بسرعة عالية؛ ويُضيف ما نسبته ١١–١٥٪ إلى التكاليف

المفاضلة بين الوظيفية والمظهر الجمالي:

ليست كل الأسطح بحاجة إلى معاملة مماثلة. فعلامات التفريز على الأسطح الداخلية نادرًا ما تؤثر في الأداء الوظيفي، بينما قد تتطلب الأسطح المتقابلة ومناطق الإغلاق تشطيبًا أدق. وعليه، يُوصى بتحديد متطلبات التشطيب حسب السطح المعني بدلًا من تطبيق مواصفات عامة على جميع أجزاء القطعة.

في التطبيقات الجمالية، يجدر التفكير فيما إذا كانت الأسطح كما تم تصنيعها آليًّا كافية أم أن العمليات الثانوية مثل التنقية بالكرات المعدنية (Bead Blasting) أو التأكسد الكهربائي (Anodizing) أو التلميع ضرورية فعلاً. فكلٌّ من هذه العمليات يُضيف تكاليف إضافية ويزيد من زمن التوريد.

مرجع سريع: الأخطاء الشائعة وحلولها

• الخطأ: تطبيق تحملات دقيقة بشكل شامل → الحل: حدد الدقة فقط للأبعاد الوظيفية؛ واستخدم مراجعة قابِلية التصنيع (DFM) لتحديد الفرص المتاحة لتخفيف هذه التحملات
• الخطأ: تصميم زوايا داخلية حادة → الحل: أضف نصف قطر يتوافق مع أقطار الأدوات القياسية (عادةً ما يكون الحد الأدنى ١–٣ مم)
• الخطأ: اختيار المواد استنادًا إلى القوة وحدها → الحل: خذ في الاعتبار تصنيفات قابلية التشغيل والمتطلبات الفعلية للتطبيق
• الخطأ: تقديم ملفات ثلاثية الأبعاد دون رسومات ثنائية الأبعاد → الحل: قدّم وثائق كاملة تتضمن التسامحات، وأوجه التشطيب السطحي، وتحديد الخصائص الحرجة بوضوح
• الخطأ: تحديد أدق تشطيب سطحي في جميع الأماكن → الحل: وازن متطلبات التشطيب مع الاحتياجات الوظيفية سطحًا بسطح
• الخطأ: الاستعجال في الجدول الزمني المتوقع → الحل: خطّط لجداول زمنية واقعية؛ إذ غالبًا ما تُضيف الرسوم الإضافية للإنجاز العاجل ما نسبته ٥٠–١٠٠٪ إلى التكاليف
• الخطأ: التغاضي عن اختبار التحقق من النموذج الأولي → الحل: خضِع النماذج الأولية لاختبارات صارمة قبل الالتزام بالتصميم

يؤدي تجنّب هذه الأخطاء الشائعة إلى وضع مشروع النموذج الأولي الخاص بك على طريق النجاح. ومع ذلك، حتى مع التصاميم المثالية والمواصفات الواضحة، فإن اختيار شريك التصنيع المناسب يُحدّد في النهاية ما إذا كان مشروعك سيحقّق وعده أم لا. فلنستعرض معًا المعايير التي يجب مراعاتها عند اختيار شريك لتصنيع النماذج الأولية باستخدام الحاسب الآلي (CNC).

اختيار الشريك المناسب لتصنيع النماذج الأولية باستخدام الحاسب الآلي (CNC) لمشروعك

لقد أكملت تصميمك بدقة، وحددت المادة المثلى، وتجنبت الأخطاء الشائعة التي تُعيق مشاريع النماذج الأولية. والآن تأتي اللحظة الحاسمة التي تربط كل هذه العناصر معًا: أي ورشة تصنيع نماذج أولية باستخدام الحاسب الآلي (CNC) ستُحقِّق رؤيتك فعليًّا؟ ويتحدد من خلال هذا القرار ما إذا كنت ستحصل على نماذج أولية مصنَّعة بدقة باستخدام الحاسب الآلي في الوقت المحدَّد أم ستقضي أسابيع في ملاحقة مشكلات الجودة والمواعيد النهائية غير المحقَّقة.

إن إيجاد خدمة مناسبة لتصنيع النماذج الأولية باستخدام الحاسب الآلي (CNC) يتعدى مجرد مقارنة العروض السعرية. فالسعر الأدنى غالبًا ما يخفي فجوات في القدرات تظهر فقط بعد أن تكون قد التزمت بالعقد. دعنا نستعرض معًا بالضبط ما يجب تقييمه، وكيف تعد مشروعك للحصول على عرض سعر دقيق، وكيف تخطط للانتقال السلس من النماذج الأولية المصنَّعة إلى الإنتاج الكامل.

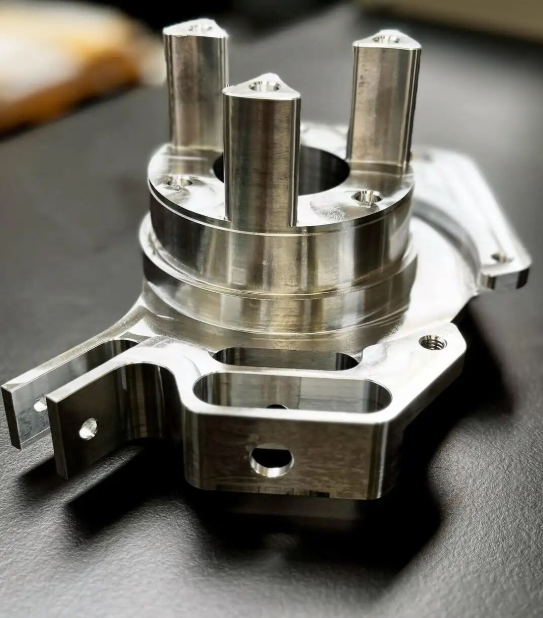

تقييم قدرات ورشة التشغيل الآلي

ليست جميع ورش الآلات متساوية. ووفقاً لشركة PEKO Precision Products، فإن تقييم ورشة آلات دقيقة يتطلب فحص جوانب متعددة تشمل قدرات المعدات واستراتيجيات العمليات وأنظمة الجودة وصحة الأداء التجاري. وعادةً ما يتكوّن فريق التقييم الشامل من موظفي المشتريات والجودة والهندسة، حيث يقوم كلٌّ منهم بتقييم جوانب مختلفة من الشراكة.

تقييم المعدات والطاقة الإنتاجية

ابدأ أولاً بفهم نوع الماكينات التي تشغلها الورشة. هل يمكنها التعامل مع هندسة القطعة التي تحتاجها؟ وهل تمتلك الطاقة الإنتاجية الكافية لتلبية الجدول الزمني المطلوب؟ ومن بين الأسئلة الأساسية ما يلي:

• ما أنواع الماكينات المتاحة (الطحن ثلاثي المحاور، وأربعة المحاور، وخمسة المحاور؛ والتشغيل بالتحكم العددي الحاسوبي على المخارط؛ والتفريغ الكهربائي للقطع)؟
• ما أقصى أبعاد للقطعة التي يمكن للورشة استيعابها؟
• هل تمتلك طاقات إنتاج احتياطية لضمان الوفاء بالمواعيد النهائية في حال تعطل المعدات؟
• ما سرعات المغزل وخيارات الأدوات المتاحة التي تدعم متطلبات المواد المستخدمة في قطعتك؟

وفقًا لـ دليل TPS Elektronik الخاص بالتشغيل الدقيق وتُوفِر آلات الخمسة محاور مرونةً لا مثيل لها في تصنيع الأجزاء المعقدة، حيث تُمكّن من التشغيل من زوايا متعددة دون الحاجة إلى إعادة وضع القطعة — مما يقلل إلى أدنى حدٍ تراكم التسامحات الذي قد يؤثر سلبًا على الدقة.

الشهادات وأنظمة الجودة

وتشير الشهادات إلى التزام الورشة بتحقيق جودةٍ متسقة. ووفقًا لإرشادات التقييم الصادرة عن شركة PEKO، فإن معظم ورش التشغيل الدقيقة اليوم تحمل شهادة ISO 9001، بينما تتطلب الصناعات المتخصصة شهادات إضافية مثل ISO 13485 للأجهزة الطبية أو AS9100 للتطبيقات الجوية والفضائية.

وبالنسبة لتصنيع النماذج الأولية للسيارات باستخدام ماكينات التحكم العددي (CNC)، تمثّل شهادة IATF 16949 المعيار الذهبي. فهذه المواصفة الخاصة بإدارة الجودة في قطاع السيارات تشترط وجود عمليات موثَّقة وممارسات للتحسين المستمر ووقاية صارمة من العيوب. كما أن الورش الحاصلة على هذه الشهادة تدرك تمامًا التوقعات الصارمة المتعلقة بالجودة التي تفرضها الشركات المصنِّعة الأصلية للسيارات (OEMs).

وبالإضافة إلى الشهادات، ينبغي فحص الممارسات اليومية للورشة في مجال الجودة:

• هل تقوم الورشة بإجراء فحص المقال الأول (FAI) على الأجزاء الجديدة؟
• ما هي معدات الفحص التي يستخدمونها (آلات قياس الإحداثيات CMM، أو أجهزة المقارنة البصرية، أو أجهزة قياس خشونة السطح)؟
• هل يطبّقون التحكم الإحصائي في العمليات (SPC) لمراقبة استقرار الإنتاج؟
• هل يمكنهم تزويدك بوثائق التتبع الكاملة عند الحاجة؟

يكتسب التحكم الإحصائي في العمليات (SPC) أهميةً خاصةً في مشاريع التشغيل الآلي باستخدام الحاسب (CNC) للنماذج الأولية التي ستنتقل لاحقًا إلى مرحلة الإنتاج. فبمراقبة تقلبات العملية أثناء مرحلة النماذج الأولية، يمكن للمؤسسات تحديد المشكلات وإصلاحها قبل أن تؤثر على خطوط الإنتاج — مما يجنبك مشكلات جودة مكلفة عند التصنيع بكميات كبيرة.

تحسين العمليات والتطوير المستمر

إن أفضل ورش التشغيل لا تقتصر على قص القطع فحسب، بل تعمل بنشاطٍ على تحسين العمليات. ووفقًا لشركة PEKO، ابحث عن أدلةٍ على استراتيجيات التحسين المستمر مثل منهجية سيكس سيغما (Six Sigma)، أو التصنيع الرشيق (Lean manufacturing)، أو ممارسات كايزن (Kaizen). وتُحقِّق هذه المنهجيات قيمةً مضافةً من خلال تقليل أوقات الدورة، وخفض التكاليف، وتحسين الجودة.

قيّم أيضًا كيفية إدارة الورشة لسير العمل. ويشير وجود نظام شامل لإدارة موارد المؤسسة (ERP) أو نظام تخطيط متطلبات التصنيع (MRP) إلى تنظيمٍ جيّدٍ في التخطيط، وتوجيه العمليات، وإدارة التسليم. وبغياب مثل هذه الأنظمة، غالبًا ما يؤدي الفوضى في الجدولة إلى تفويت المواعيد النهائية.

إعداد مشروعك للحصول على عروض الأسعار

هل ترغب في عروض أسعار دقيقة لا تزداد بشكل كبير بعد بدء عمليات التشغيل الآلي؟ فجودة المعلومات التي تقدّمها تحدد مباشرةً دقة التقديرات التي تتلقاها. أما المواصفات غير الكاملة فهي تُجبر الورش على إدراج أسعار احتياطية — أو ما هو أسوأ من ذلك، أن تؤدي إلى مفاجآت تتعلق بالتكاليف أثناء سير المشروع.

الأساسيات اللازمة لإعداد الملفات

قدّم الوثائق الكاملة منذ البداية:

• ملفات النماذج ثلاثية الأبعاد باستخدام برامج التصميم بمساعدة الحاسوب (3D CAD) – يُفضَّل تنسيق STEP لتحقيق التوافق العالمي؛ وأرفق الملفات الأصلية (Native Files) إذا كانت الميزات المعقدة تتطلب توضيحًا
• الرسومات ثنائية الأبعاد – ضروريٌّ لنقل مواصفات التحمل (Tolerances)، والتشطيبات السطحية، والأبعاد الحرجة التي لا تُظهرها النماذج ثلاثية الأبعاد
• مواصفات المادة – حدد درجات السبائك المعدنية بدقة، وليس فقط الأنواع العامة للمواد؛ وأدرج البدائل المقبولة إن وُجدت مرونة في هذا الشأن
• مراجع التحمل – تحديد الأبعاد التي تتطلب تسامحات ضيقة بوضوح، والأبعاد التي يمكن أن تقبل الدقة القياسية
• متطلبات إنهاء السطح – تحديد قيم Ra للأسطح الحرجة؛ مع الإشارة إلى ما إذا كانت المظهر الجمالي مهمًا أم لا
• الكمية المطلوبة – تضمين كمية النموذج الأولي الأولي والكميات المستقبلية المتوقعة

نصائح لصياغة المواصفات تمنع حدوث مفاجآت

وفقًا لشركة UPTIVE للتصنيع المتقدم، فإن التواصل الواضح بين فرق التصميم والإنتاج يمنع ظهور نماذج أولية لا تفي بالمواصفات. وينبغي تطبيق الممارسات التالية:

• تحديد السمات الحرجة لوظيفة المنتج بشكل صريح — إذ تُعطي ورش العمل أولوية لما تُبرزه أنت
• الإشارة إلى أي عمليات ثانوية مطلوبة (مثل التخريش، أو المعالجة الحرارية، أو الطلاء الكهربائي، أو الأكسدة الكهربائية)
• تحديد متطلبات الفحص واحتياجات التوثيق منذ البداية
• إبلاغ الورشة بنواياك المتعلقة باختبار المنتج، حتى تتمكن من اقتراح مستويات التحقق المناسبة
• استفسر عن إجراء مراجعة قابلية التصنيع (DFM) — فكثير من الورش تقدّم ملاحظات مجانية قد تؤدي إلى خفض التكاليف

عند تقييم خدمات التشغيل الآلي بالحاسوب (CNC) عبر الإنترنت مقارنةً بالورش المحلية، فكّر في احتياجات الاتصال. فالمشاريع المعقدة تستفيد من المناقشات الهندسية المباشرة؛ بينما قد تعمل الأجزاء البسيطة بشكلٍ مثالي عبر منصات الاقتباس الآلي.

التوسع من النموذج الأولي إلى الإنتاج

إن أفضل علاقات التصنيع النموذجي تتجاوز تصنيع الأجزاء الأولية فقط. ووفقاً للدليل الإنتاجي الصادر عن شركة UPTIVE، فإن رحلة الانتقال من النموذج الأولي إلى الإنتاج الكامل تتضمّن التحقق من عمليات التصنيع، وتحديد العوائق، وتقييم الشركاء من حيث الجودة والاستجابة وأوقات التسليم خلال التشغيل بكميات منخفضة قبل الالتزام بالإنتاج على نطاق واسع.

مرحلة التحقق من الكميات المنخفضة

قبل التوسّع إلى أحجام إنتاجية كبيرة، تشمل العديد من المشاريع الناجحة مرحلة انتقالية تُنتج ما بين ١٠٠ و٥٠٠ جزء. وهذه الخطوة الوسيطة تكشف المشكلات التي لا تظهر عند إنتاج نموذج أولي واحد فقط:

• الاتساق في العملية عبر إعدادات متعددة
• أنماط تآكل الأدوات المؤثرة في الأجزاء اللاحقة ضمن الدفعة الواحدة
• التغيرات في دفعات المواد المؤثرة في الأبعاد
• أساليب التثبيت التي يمكن توسيع نطاقها بكفاءة

وثِّق كل شيء خلال هذه المرحلة. فالتعديلات التي تُجرى لمعالجة المشكلات الناجمة عن الإنتاج بكميات منخفضة تصبح دليلكَ لتحسين الإنتاج على نطاق واسع.

اختيار الشركاء القادرين على التوسع

ليست كل ورش تصنيع النماذج الأولية السريعة قادرةً على التعامل مع أحجام الإنتاج بكفاءة. قيِّم ما إذا كان شريكك في إعداد النماذج الأولية قادرًا على النمو جنبًا إلى جنب مع نمو عملك:

• هل يمتلكون سعة كافية من الآلات لتلبية الكميات المطلوبة للإنتاج؟
• هل يمكنهم الحفاظ على جودة النموذج الأولي عند زيادة أحجام الإنتاج؟
• هل يقدمون إدارة سلسلة التوريد لشراء المواد بشكل مستمر؟
• ما سجلهم في التسليم في الوقت المحدَّد عند مستوى الإنتاج الكامل؟

وبالنسبة للتطبيقات automotive التي تتطلب توسعًا سلسًا، فإن المرافق مثل تكنولوجيا المعادن شاوي يي تُظهر كيف أن شهادة IATF 16949 المقترنة بمراقبة الجودة القائمة على المراقبة الإحصائية للعمليات (SPC) تُمكِّن من إنجاز النماذج الأولية بسرعة، مع فترات تسليم تصل إلى يوم عمل واحد فقط، مع الحفاظ في الوقت نفسه على القدرة على التوسُّع إلى الإنتاج الضخم لمجموعات الهيكل (chassis assemblies)، والبطانات المعدنية المخصصة (custom metal bushings)، والمكونات الدقيقة الأخرى.

المعايير الرئيسية لتقييم شريك إعداد النماذج الأولية

• قدرة المعدات – الآلات تتوافق مع متطلباتك الهندسية ومتطلبات المادة والتسامح
• الشهادات ذات الصلة – شهادة ISO 9001 كحد أدنى؛ وشهادات محددة حسب القطاع (مثل IATF 16949، AS9100، ISO 13485) عند الحاجة
• أنظمة ذات جودة – عمليات موثَّقة، ورصد إحصائي للعمليات (SPC)، ومعدات فحص مناسبة
• موثوقية وقت التسليم – سجلٌ حافلٌ في التسليم في الوقت المحدد؛ وقدرة على التعجيل في التسليم عند الحاجة
• جودة الاتصال – دعم هندسي سريع الاستجابة؛ وتغذية راجعة واضحة حول إمكانية التصنيع (DFM)
• قابلية التوسع – طاقة إنتاجية وأنظمة قادرة على الانتقال من تصنيع النماذج الأولية باستخدام ماكينات التحكم العددي (CNC) إلى إنتاج كميات كبيرة
• استقرار مالي – شركة ذات وضع مالي صحي ستظل شريكًا موثوقًا به على المدى الطويل
• إدارة سلسلة التوريد – تنسيق فعّال لشراء المواد والعمليات الثانوية
• أسعار شفافة – تفصيل واضح للتكاليف؛ ومرونة في الحد الأدنى لكمية الطلب بالنسبة للنماذج الأولية

اختيار خدمة النماذج الأولية باستخدام الحاسب الآلي (CNC) المناسبة لا يقتصر فقط على إنتاج الأجزاء، بل يتعلق أيضًا ببناء علاقة تصنيع تدعم مسار تطوير منتجك بالكامل. فالورشة التي تُنتج نماذج أولية ممتازة مع إظهار أنظمتها الجودة الجاهزة للإنتاج تضعك في موقع مثالي للنجاح، بدءًا من القطعة الأولى وحتى التصنيع الكمي.

خُذ وقتك في التقييم بدقة. واطلب جولات تفقدية في المرافق عند الإمكان. واطلب مراجع من مشاريع مشابهة. فاستثمارك في العثور على الشريك المناسب يُحقِّق عوائدٍ كبيرة طوال دورة حياة منتجك — من حيث الجودة والتكلفة والطمأنينة.

الأسئلة الشائعة حول التشغيل الآلي للنماذج الأولية باستخدام الحاسب الآلي (CNC)

١. ما هو النموذج الأولي المُصنَّع باستخدام ماكينات التحكم العددي (CNC)؟

النموذج الأولي المصنوع باستخدام آلة التحكم العددي الحاسوبي (CNC) هو جزء وظيفي تجريبي يتم تصنيعه من مادة صلبة ذات درجة إنتاج عالية، وذلك باستخدام أدوات قطع خاضعة للتحكم الحاسوبي. وعلى عكس النماذج الأولية المطبوعة ثلاثيّة الأبعاد، فإن النماذج الأولية المصنوعة باستخدام آلات التحكم العددي الحاسوبي توفر خصائص مادية متجانسة تمامًا في جميع الاتجاهات (Isotropic)، وتحمّلات أدق (±٠٫٠١–٠٫٠٥ مم)، وأسطح أنعم بكثير. ولهذا السبب تُعدّ هذه النماذج مثاليةً للتحقق من نية التصميم، واختبار مدى تناسب الأجزاء ووظائفها، والتنبؤ بالأداء الفعلي في ظروف العالم الحقيقي قبل الانتقال إلى الإنتاج الكامل.

٢. كم تكلفة النموذج الأولي المصنوع باستخدام التحكم العددي الحاسوبي؟

تتفاوت تكاليف النموذج الأولي المصنوع باستخدام آلة التحكم العددي الحاسوبي (CNC) وفقًا لاختيار المادة، وتعقيد الجزء، ومتطلبات التحمّل، وعدد مراحل التثبيت (Setups)، والكمية المطلوبة. فقد تتراوح تكلفة دعامات الألومنيوم البسيطة بين ١٠٠ و٣٠٠ دولار أمريكي، بينما قد تتجاوز تكلفة الأجزاء المعقدة متعددة المحاور والتي تتطلب تحملات دقيقة مبلغ ١٠٠٠ دولار أمريكي. ومن أبرز العوامل المؤثرة في التكلفة: سهولة تشغيل المادة (فتكلفة تشغيل التيتانيوم تساوي ٣–٥ أضعاف تكلفة تشغيل الألومنيوم)، والتعقيد الهندسي الذي يستلزم أدوات تخصصية، ومواصفات التشطيب السطحي. ولذلك فإن طلب ملاحظات تصميم القابلية للتصنيع (DFM) في مرحلة مبكرة يساعد على تحديد الفرص المتاحة لتقليل التكاليف.

٣. كم تستغرق عملية تصنيع النموذج الأولي باستخدام آلة التحكم العددي الحاسوبي (CNC)؟

تعتمد أوقات الإنجاز على درجة تعقيد القطعة. فعادةً ما تُشحن القطع البسيطة ذات التحملات القياسية خلال ١–٣ أيام. أما القطع متوسطة التعقيد التي تتطلب إعدادات متعددة فتستغرق ٣–٧ أيام. وقد تحتاج المكونات المعقدة ذات الأشكال الهندسية الصعبة أو المواد الغريبة أو التحملات الضيقة جدًّا إلى ١–٣ أسابيع. وتقدِّم مرافق مثل شركة شاو يي لتكنولوجيا المعادن خدمات النماذج الأولية السريعة بمدة توريد تصل إلى يوم عمل واحد فقط للتطبيقات automotive.

٤. متى ينبغي أن أختار التشغيل الآلي باستخدام التحكم العددي بالحاسوب (CNC) بدلًا من الطباعة ثلاثية الأبعاد للنماذج الأولية؟

اختر التشغيل الآلي باستخدام الحاسب (CNC) عندما تحتاج إلى خصائص مادية معادلة لتلك المستخدمة في الإنتاج لاختبار الوظائف، أو تحملات أضيق من ±٠٫١ مم، أو جودة أعلى في تشطيب السطح، أو عند اختبار قطع يجب أن تتحمل أحمالًا ميكانيكية فعلية. أما الطباعة ثلاثية الأبعاد فهي أكثر كفاءة في حالة الأشكال الهندسية الداخلية المعقدة، أو نماذج المحاكاة المرئية الجاهزة في نفس اليوم، أو عند اختبار عدة تنسيقات تصميمية في وقتٍ واحد. ويوفِّر التشغيل الآلي باستخدام الحاسب (CNC) مقاومةً كاملةً متجانسةً في جميع الاتجاهات، بينما تمتلك القطع المطبوعة ثلاثيَّة الأبعاد ضعفًا جوهريًّا ناتجًا عن طبقاتها.

٥. ما الشهادات التي ينبغي أن يمتلكها مُرفق تصنيع النماذج الأولية باستخدام الحاسب (CNC)؟

على الأقل، ابحث عن شهادة ISO 9001 لإدارة الجودة. أما بالنسبة لبروتوتيبات المركبات، فإن حصول الورشة على شهادة IATF 16949 تدلّ على أنها تفي بمتطلبات الجودة الصارمة التي تفرضها شركات تصنيع المعدات الأصلية (OEM)، وذلك من خلال عمليات موثَّقة والتحكم الإحصائي في العمليات (SPC). وتتطلب التطبيقات الفضائية شهادة AS9100، بينما تتطلب الأجهزة الطبية شهادة ISO 13485. كما يجب التأكد من أن الورشة تمتلك معدات فحص مناسبة مثل أجهزة قياس الإحداثيات ثلاثية الأبعاد (CMMs)، وأنها تقدِّم وثائق شهادات المواد عند الحاجة.
