فهم أساسيات تشغيل ماكينات CNC

هل سبق لك أن تساءلت كيف يتحول التصميم الرقمي إلى مكوّن معدني أو بلاستيكي منسق تمامًا؟ والإجابة تكمن في تشكيل cnc للأجزاء — وهي عملية تصنيع ثوّرت طريقة إنتاج الصناعات لمجموعة واسعة من المنتجات، بدءًا من مكونات قطاع الطيران والفضاء ووصولًا إلى الأجهزة الطبية.

CNC هو اختصار لعبارة Computer Numerical Control (التحكم العددي بالحاسوب). وبعبارات بسيطة، فهو أسلوبٌ تُوجِّهُ فيه الحواسيب أدوات الآلات لقطع المواد الأولية وتشكيلها وإنهائها بدقةٍ استثنائية. فبدلًا من أن يقوم مشغِّلٌ بشريٌّ بتوجيه أداة القطع يدويًّا، يقرأ الحاسوب تعليماتٍ مبرمَجةً وينفِّذ حركاتٍ دقيقةً تلقائيًّا. ويؤدي هذا النهج في التصنيع باستخدام الحاسوب إلى القضاء على التباينات المتأصلة في العمليات اليدوية، كما يفتح الباب أمام هندساتٍ معقَّدةٍ لا يمكن تحقيقها بأي طريقةٍ أخرى.

وخلال هذا الدليل، ستكتشف المعرفة الأساسية اللازمة للتنقُّل في عالم خدمات التشغيل الدقيق—ابتداءً من فهم العمليات الأساسية واختيار المواد المناسبة، وانتهاءً بإتقان مبادئ التصميم والتحقق من الجودة. واعتبر هذا دليلك المرشد من الفكرة إلى الجزء المُنفَّذ تمامًا.

من التصميم الرقمي إلى الواقع المادي

وتتم رحلة التحوُّل من الفكرة إلى المكوِّن المُنفَّذ وفق سير عملٍ منظم. وإليك كيف تتكشَّف هذه الرحلة:

• نمذجة CAD: يبدأ كل شيء بملف تصميم بمساعدة الحاسوب (CAD). ويستخدم المصمّمون برامج متخصصة لإنشاء مخطط رقمي يُحدِّد كل الأبعاد والمنحنيات والسمات الخاصة بالقطعة.
• برمجة التصنيع بمساعدة الحاسوب (CAM): ثم ينتقل ملف التصميم بمساعدة الحاسوب (CAD) إلى برنامج التصنيع بمساعدة الحاسوب (CAM). وهنا، يُحدِّد المبرمجون مسارات الأدوات وسرعات القطع ومعدلات التغذية. أما الناتج فهو رمز G — أي اللغة التي تفهمها آلات التحكم العددي الحاسوبي (CNC).
• إعداد الجهاز: وقبل أن تبدأ عملية القطع باستخدام آلات التحكم العددي الحاسوبي (CNC)، يقوم المشغلون بتحميل المادة الخام، وتثبيت الأدوات المناسبة، وإنشاء نقاط مرجعية بحيث تعرف الآلة بدقة مكان البدء.
• تنفيذ التشغيل: ثم يتولى الحاسوب المهمة، فيتبع التعليمات المبرمجة لإزالة المادة بدقة. سواء أكانت هذه العملية عبارة عن تشغيل دوّار باستخدام مخرطة أو عن طحن لأشكال معقدة، فإن العملية تتمّ بتداخل بشري ضئيل جدًّا.
• الإنهاء والتفتيش: وبعد اكتمال التشغيل المعدني الأولي، تخضع القطع غالبًا لعمليات إزالة الحواف الحادة (Deburring)، ومعالجات سطحية، والتحقق من الأبعاد للتأكد من مطابقتها للمواصفات.

يضمن سير عمل التصميم من نموذج CAD إلى القطعة المصنوعة أن ما تُصمِّمه على الشاشة هو بالضبط ما تمسكه في يدك—بشرط تنفيذ هذه العملية بشكلٍ صحيح.

لماذا تهم الدقة في الصناعات الحديثة

تخيل مكوِّنًا من مكوِّنات محرك طائرة يختلف عن القياس المطلوب بمقدار جزء صغير جدًّا من الملليمتر. وقد تكون العواقب كارثية. ولهذا تتفاوت متطلبات التحمل اختلافًا كبيرًا بين الصناعات المختلفة، ولذلك أصبحت تقنية التحكم العددي الحاسوبي (CNC) لا غنى عنها.

يمكن لماكينات التحكم العددي الحاسوبي (CNC) عالية الجودة أن تحقق دقةً تصل إلى مستوى الميكرون—وهي درجة من الدقة لا يمكن للمُشغِّلين اليدويين تحقيقها باستمرار. فسواء كنت تُنتج قطعًا للسيارات تتطلب تركيبًا دقيقًا جدًّا، أو غرسات طبية تتطلَّب درجةً مثالية من التوافق الحيوي، فإن القدرة على الالتزام بدقةٍ مطلقةٍ في التحملات تُحدِّد نجاح المنتج.

تتيح لك عمليات التشغيل بالتحكم العددي الحاسوبي (CNC) درجةً عاليةً من التكرارية لا يمكن لعمليات التشغيل اليدوية تحقيقها. وبمجرد إنجاز البرنامج وتحسينه، تخرج كل القطع اللاحقة متطابقة تمامًا—سواء احتجت إلى قطعة واحدة أو ألف قطعة.

هذه القابلية للتكرار لا تتعلق بالدقة فحسب، بل تتعلق أيضًا بالكفاءة والثقة. ويمكن للمصنّعين إنتاج أجزاء متعددة بسرعة مستمرة مع الحفاظ على التوحُّد في كل الأبعاد. وفي المجالات الصناعية التي يُسهم فيها الاتساق في إنقاذ الأرواح أو منع الأعطال المكلفة، تصبح هذه القدرة أمرًا لا يمكن التنازل عنه.

وباستمرار تقدُّم التكنولوجيا، تصبح أنظمة التحكم العددي الحاسوبي (CNC) أسرعَ وأذكىً وأكثرَ توفرًا. ويساعد فهم هذه المبادئ الأساسية في تمكينك من اتخاذ قراراتٍ مستنيرة—سواء كنت تصمِّم أجزاءً أو تختار موادًا أو تختار شريك تصنيع.

شرح عمليات التشغيل الآلي باستخدام الحاسب الآلي الأساسية

والآن وبعد أن فهمت المبادئ الأساسية، دعنا نستعرض العمليات المحددة التي تجعل تشغيل الأجزاء باستخدام التحكم العددي الحاسوبي (CNC) مرنًا جدًّا. فعلى الرغم من أن العديد من المصنّعين يدرجون قدراتهم في قوائمهم، فإن قلةً قليلةً منها توضّح ما يحدث فعليًّا أثناء كل عملية—ولماذا يهم ذلك لمشروعك. ويُساعد فهم هذه العمليات الأساسية في اختيار النهج الأنسب لهندسة الجزء والمادة والميزانية الخاصة بك.

ثلاث عمليات رئيسية لتشغيل الأجزاء باستخدام التحكم العددي الحاسوبي (CNC) تُهيمن على التصنيع الحديث: التشغيل بالطحن، والتشغيل بالحيود، والتشغيل بالتفريغ الكهربائي (EDM). ويتفوق كلٌّ منها في سيناريوهات مختلفة، ومعرفة الوقت المناسب لاستخدام كلٍّ منها قد تُحدث فرقًا جوهريًّا بين حلٍّ فعّال من حيث التكلفة وحلٍّ باهظ الثمن دون داعٍ.

عمليات التفريز باستخدام الحاسب الآلي (CNC) وإمكانياتها

تصوروا أداة قطع دوَّارة تُحفِر في كتلة ثابتة من المادة. هذه هي عملية الطحن باستخدام الحاسب الآلي (CNC) أثناء العمل. وتُثبَّت القطعة المراد تشغيلها بإحكام على طاولة التشغيل بينما تدور أدوات القطع متعددة النقاط بسرعات عالية، لإزالة المادة طبقةً تلو الأخرى حتى تتشكَّل الصورة المطلوبة.

وما الذي يجعل عملية الطحن بهذه القوة؟ إنها المرونة. إذ يمكن لماكينة قطع تعمل بالحاسب الآلي (CNC)، والمُهيَّأة للتشغيل بالطحن، أن تُنتج أسطحًا مسطحةً، وميزات بزوايا مائلة، وشقوقًا، وجيوبًا، وContours ثلاثية الأبعاد معقَّدة — وكل ذلك في إعداد واحد فقط عند استخدام التكوينات المتقدمة.

وتتوقف إمكانيات ماكينة الطحن باستخدام الحاسب الآلي (CNC) اعتمادًا كبيرًا على عدد المحاور التي تتحكم فيها الماكينة:

• الطحن ثلاثي المحاور: تتحرك أداة القطع على طول ثلاثة اتجاهات متعامدة — X وY وZ. وتتعامل هذه التكوينة مع الأسطح المسطحة والمنحنيات البسيطة والأشكال الهندسية الأساسية بدقة ممتازة. كما تكون أوقات الإعداد أقصر، وعملية البرمجة مباشرة، وتقل متطلبات تدريب المشغلين. ومع ذلك، فإن الأجزاء التي تتطلب تجويفات سفلية (Undercuts) أو ميزات بزاوية غالبًا ما تحتاج إلى إعدادات متعددة وإعادة وضع.
• الحفر رباعي المحاور: يُضاف حركة دورانية حول محور واحد، مما يسمح بتدوير قطعة العمل أثناء التشغيل. ويؤدي هذا إلى تقليل عدد مراحل الإعداد للأجزاء التي تحتوي على ميزات على جوانب متعددة.
• الطحن باستخدام خمسة محاور: يتضمن محورين دورانيين إضافيين إلى جانب الحركات القياسية على المحاور X وY وZ. ويمكن لأداة القطع أو قطعة العمل أن تدور حول محاور محددة، مما يوفّر وصولاً غير مسبوق إلى الأشكال الهندسية المعقدة. ووفقًا لتحالف YCM، فإن التشغيل باستخدام خمسة محاور يلغي القيود من خلال توفير وصول مستمر لأداة القطع إلى أي اتجاه سطحي تقريبًا، ما يمكّن من تشغيل الجزء بالكامل في إعداد واحد.

متى يجب أن تختار عملية التفريز؟ إنها مثالية للأجزاء ذات الأسطح المسطحة، والجيوب، والشقوق، والContours المعقدة للسطوح. وتُعد مكونات الطيران والفضاء، وكتل المحركات، والدعامات المخصصة، وتجويفات القوالب المعقدة جميعها مرشحة ممتازة لإنتاج قطع باستخدام التفريز العددي بالحاسوب (CNC).

التشكيـل بالحفر الآلي (CNC) للمكونات الأسطوانية

الآن تخيل السيناريو المعاكس: حيث يدور المادة بينما تشكّل أدوات القطع الثابتة أبعادها. هذه هي عملية التدوير العددي بالحاسوب (CNC turning)، وهي عملية تعتمد على المخرطة وتصلح تمامًا للأجزاء الأسطوانية والأجزاء المتناظرة دورانيًّا.

أثناء عملية التدوير، يدور الجسم المراد تشغيله بسرعة عالية بينما تقوم أدوات القطع ذات النقطة الواحدة بإزالة المادة لتشكيل الشكل المطلوب. وتتفوق هذه العملية في إنتاج المحاور، والدبابيس، والبطانات، والمكونات المُخَرَّشة، وأي جزءٍ ذي مقطع دائري.

كما أشارت A&M EDM والفرق الرئيسي بين عمليتي التدوير والتفريز بسيطٌ جدًّا: ففي التدوير العددي بالحاسوب (CNC turning)، تدور المادة ويتم إزالة أجزاء منها بواسطة أداة قطع متحركة، أما في التفريز فيُستخدم أداة قطع دوارة على مادة ثابتة.

تتمتع الأجزاء المُدوَّرة باستخدام التحكم العددي بالحاسوب (CNC) بعدة مزايا:

• السرعة: عمليات التشغيل بالدوران تكون عادةً أسرع من عمليات التفريز للهندسات الأسطوانية، لأن الدوران المستمر يسمح بإزالة المواد بشكلٍ دائم.
• نهاية السطح: يُنتج نمط القطع المتسق جودة سطح ممتازة على الملامح الدائرية.
• الدقة: تُحقِّق مخارط الـ CNC الحديثة تحملات دقيقة جدًّا في الأقطار والأطوال والتكامن المركزي.

يمثِّل التشغيل السويسري شكلًا متخصصًا من عمليات التشغيل بالدوران، صُمِّم خصيصًا للأجزاء الصغيرة الرفيعة. وفي هذه الترتيبات، ينزلق قطعة العمل عبر غلاف توجيهي قريب جدًّا من أداة القطع، ما يوفِّر دعمًا استثنائيًّا ويسمح بتشغيل أجزاء طويلة ورفيعة بدقةٍ فائقة — مثل دبابيس الأجهزة الطبية أو مكونات الساعات.

يمكن لماكينات التشغيل بالدوران أن تعمل على طول ثلاث محاور، بينما تستخدم بعض الماكينات المتخصصة ما يصل إلى ستة محاور لإجراء عمليات معقدة. وتتيح هذه المرونة لمراكز التشغيل بالدوران الحديثة دمج عمليات التشغيل بالدوران مع عمليات التفريز، مما يقلل الحاجة إلى إعدادات متعددة.

عمليات متخصصة للهندسات الهندسية المعقدة

ماذا يحدث عندما لا تستطيع أدوات القطع التقليدية الوصول إلى الشكل الهندسي المطلوب؟ هنا تدخل عملية التشغيل بالتفريغ الكهربائي (Electrical Discharge Machining)— وهي عملية تُزيل المادة باستخدام شرارات كهربائية خاضعة للتحكم بدلًا من القوة الميكانيكية.

تستخدم عملية التشغيل بالتفريغ الكهربائي بالسلك (Wire EDM) سلكًا رفيعًا مشحونًا كهربائيًّا لتفتيت المواد الموصلة دون تماسٍ فيزيائي. ووفقًا لشركة يونيون فاب (Unionfab)، فإن هذه العملية تُولِّد تفريغات كهربائية دقيقة جدًّا بين السلك وقطعة العمل، مما يسمح بقطع دقيق للغاية ومنخفض الإجهاد، وبتسامح يصل إلى ±0.005 مم.

لماذا يجب أن تفكر في استخدام عملية التشغيل بالتفريغ الكهربائي (EDM)؟ الفوائد مقنعة:

• بدون إجهاد ميكانيكي: بما أنه لا يوجد تماسٌ فيزيائي، تظل الهياكل الهشة والجدران الرقيقة غير مشوَّهة.
• القدرة على معالجة المواد الصلبة: تتعامل عملية التشغيل بالتفريغ الكهربائي (EDM) مع الفولاذ المُقسَّى وسبائك التيتانيوم وكربيد التنجستن والسبائك الفائقة التي قد تُدمِّر أدوات القطع التقليدية.
• ميزات داخلية معقدة: تصبح الزوايا الداخلية الحادة والثقوب المجهرية والمنحنيات المعقدة ممكنةً الآن، وهي أشكال لا يمكن لأدوات القطع التقليدية تحقيقها.
• إنهاء سطحي استثنائي: تنتج عملية التشغيل بالتفريغ الكهربائي بالسلك (Wire EDM) حوافًا ناعمةً بقيم خشونة سطحية (Ra) تصل إلى 0.8 ميكرومتر.

ما المقابل المطلوب؟ السرعة. فعمليات التآكل الكهربائي (EDM) أبطأ من عمليات التشغيل بالقطع أو التدوير، ما يجعلها أقل اقتصاديةً في تصنيع الأشكال الهندسية البسيطة. ومع ذلك، فإن الدقة العالية التي تحققها هذه العمليات تبرر استثمار الوقت اللازم عند تصنيع القوالب الدقيقة، وأجزاء قوالب الحقن، والمكونات الجوية ذات الملامح المعقدة.

إن عملية تشكيل الألمنيوم بالدوران — رغم أنها ليست عملية تآكل كهربائي (EDM) — تُقدِّم نهجًا متخصصًا آخر لإنشاء أجزاء مجوفة ذات تناظر دوراني من صفائح المعدن، وهي مفيدة عندما تحتاج إلى مكونات متكاملة دون لحام.

نوع العملية	أفضل التطبيقات	الدقة النموذجية	التوافق المادي	التكلفة النسبية
الطحن باستخدام ماكينات التحكم العددي (3 محاور)	الأسطح المستوية، والملامح البسيطة، والجيوب، والشقوق	±٠٫٠٥ إلى ±٠٫١ مم	المعادن، والبلاستيك، والمركبات	منخفض إلى متوسط
الطحن باستخدام الحاسب الآلي (5 محور)	الأسطح ثلاثية الأبعاد المعقدة، وشفرات التوربينات، والمحركات الطاردة المركزية، والمناطق المخفية (Undercuts)	±٠٫٠١ إلى ±٠٫٠٥ مم	المعادن، والبلاستيك، والمركبات	متوسط إلى عالي
CNC تدوير	المحاور، والدبابيس، والبطانات، والأجزاء ذات الخيوط، والمكونات الأسطوانية	±٠٫٠١ إلى ±٠٫٠٥ مم	معادن، بلاستيكيات	منخفض إلى متوسط
تشغيل سويسري	أجزاء دقيقة صغيرة ورفيعة، ومكونات طبية، وأجزاء الساعات	±٠٫٠٠٥ إلى ±٠٫٠١ مم	معادن، وبعض البلاستيكات	متوسط إلى عالي
سلك EDM	الملامح المعقدة، والمواد الصلبة، والقوالب الدقيقة، والزوايا الداخلية	±0.005 مم	المواد الموصلة فقط	عالية

إن فهم هذه العمليات يمكّنك من التواصل بفعالية مع المصنّعين واختيار النهج المناسب منذ البداية. فهندسة الجزء الخاص بك، ونوع المادة المختارة، ومتطلبات التحمل (التوليرنس)، وحجم الإنتاج، كلها عوامل تؤثر في تحديد العملية التي تحقّق أفضل النتائج — وهي عوامل سنستعرضها بمزيد من التفصيل عند دراسة اختيار المواد في القسم التالي.

اختيار المادة لتحقيق أفضل نتائج في عمليات التشغيل الآلي

لقد اخترتَ العملية المناسبة — والآن تأتي قرارٌ لا يقل أهميةً: أي مادة يجب أن تستخدم؟ إن اختيار المادة المناسبة لتشغيل الأجزاء باستخدام ماكينات التحكم العددي (CNC) لا يتعلّق فقط بما يبدو جذّابًا على الورق. بل يتعلق بفهم كيفية تصرّف تلك المادة تحت تأثير قوى القطع، وكيف تستجيب للحرارة، وما إذا كانت قادرةً على تحقيق التحملات (التوليرنس) المطلوبة لتطبيقك.

يؤثر اختيار المادة مباشرةً على تآكل الأدوات، وسرعات القطع، ونوعية التشطيب السطحي، وبالمجمل على تكلفة مشروعك وجدوله الزمني. اختر بحكمة، وستحصل على أجزاء تفي بالمواصفات بكفاءة. أما الاختيار الخاطئ فيؤدي إلى كسر الأدوات، ورفض القطع المصنَّعة، وتأخر الجدول الزمني مما يسبب الإحباط.

دعنا نوضح ما تحتاج إلى معرفته حول المعادن والبلاستيكيات الهندسية — وكيفية مطابقة خصائصها مع متطلبات تطبيقك.

اختيار المعدن لأجزاء التصنيع باستخدام الحاسب الآلي (CNC)

لا تزال المعادن عمود الفقري للتصنيع الدقيق وتتميّز هذه المعادن بقوتها ومتانتها وخصائصها الحرارية، ما يجعلها لا غنى عنها في قطاعات الطيران والفضاء، والسيارات، والرعاية الصحية، والصناعات العامة. ومع ذلك، فإن طريقة تشغيل جميع المعادن باستخدام الحاسب الآلي ليست واحدة.

كعنصر أساسي في منتجاتها. يُعتبر هذا المعدن الخيار الأكثر شيوعًا لتصنيع الأجزاء باستخدام الحاسب الآلي (CNC) — ولأسباب وجيهة. وفقًا لـ طائرة الماء التقنية ، ويُقدِّم الألومنيوم نسبة ممتازة بين القوة والوزن، ومقاومة ممتازة للتآكل، كما يسهل تشغيله آليًّا مع إنتاج تشطيب سطحي أملس. وتُستخدم درجات مثل 6061 و7075 على نطاق واسع، حيث تتميَّز الدرجة 6061 بقابليتها الجيدة للحام ومقاومتها الممتازة للتآكل في التطبيقات العامة، بينما تتميَّز الدرجة 7075 بقوتها العالية المطلوبة في مكونات قطاع الطيران.

المزايا الرئيسية لتشغيل الألومنيوم آليًّا تشمل:

• إمكانية تحقيق سرعات قصٍّ عالية — مما يقلِّل أوقات الدورة بشكل كبير
• تكوُّن ممتاز للرَّ chips التي تُزال بسهولة
• انخفاض تآكل الأدوات مقارنةً بالمعادن الأشد صلابة
• توصيل حراري جيد يُبدِّد الحرارة أثناء عملية التشغيل

فولاذ وتوفِّر أنواع الفولاذ المختلفة — الكربوني، والسبائكي، والمقاوم للصدأ — طيفًا واسعًا من الخصائص. ويوفِّر الفولاذ الكربوني القوة والصلادة بتكلفة منخفضة نسبيًّا، ما يجعله مناسبًا لمكونات الآلات وأجزاء السيارات. أما درجات الفولاذ المقاوم للصدأ مثل 304 و316 فتوفر مقاومة استثنائية للتآكل في الأجهزة الطبية والتطبيقات البحرية، رغم أنها تتطلب سرعات قصٍّ أبطأ وتولِّد كمية أكبر من الحرارة أثناء التشغيل.

التيتانيوم يُعَدُّ التيتانيوم فرصةً وتحديًّا في آنٍ واحد. فنسبة قوته إلى وزنه العالية تجعله ضروريًّا في مجالات الطيران والغرسات الطبية. ومع ذلك، فإن عمليات التشغيل الآلي للتيتانيوم تختلف عن عمليات تشغيل الألومنيوم. فهو أكثر صلابةً على أدوات القطع، ويولِّد حرارةً كبيرةً في منطقة القطع، ويتطلَّب اختيارًا دقيقًا للمعايير لتفادي التصلُّب الناتج عن التشغيل. ويستخدم المشغِّلون ذوو الخبرة سرعات قطع منخفضةً، وأدوات حادةً، وانخراطًا مستمرًّا لإدارة هذه التحديات.

عندما تحتاج إلى تشغيل البرونز لتصنيع المحامل أو البطانات أو الأجزاء المعدنية المستخدمة في البيئات البحرية، ستجد أن البرونز يوفِّر مقاومةً ممتازةً للتآكل واحتكاكًا منخفضًا. وعملية التشغيل الآلي بالحاسوب (CNC) للبرونز بسيطةٌ جدًّا؛ إذ يُشغَّل نظيفًا ويُنتج أسطحًا ذات تشطيب جيِّد. وتشمل تطبيقات البرونز في التشغيل الآلي بالحاسوب (CNC) مكونات المضخات، ومقاعد الصمامات، والأجزاء المعدنية الزخرفية التي تتطلَّب الجمع بين الجمال والكفاءة.

النحاس النحاس الأصفر، وهو سبيكة من النحاس والزنك، يُعَدُّ أحد أيسر المعادن تشكيلاً. وتُعتبر خصائصه الممتازة في التشغيل بالقطع مثالية لتصنيع التوصيلات والمكونات الكهربائية والقطع الزخرفية. ويُنتج النحاس الأصفر تشطيبات سطحية ممتازة مع الحد الأدنى من العمليات اللاحقة المطلوبة.

البلاستيكات الهندسية وخصائص تشغيلها آليًّا

توفر البلاستيكات الهندسية مزايا فريدة: وزن أخف، ومقاومة كيميائية، وعزل كهربائي، وغالبًا تكاليف مواد أقل. لكنها تتصرف بشكلٍ مختلفٍ جدًّا تحت أدوات القطع مقارنةً بالمعادن.

ديلرين (POM/أسيتال) يُسمَّى ديلرين غالبًا «البلاستيك المفضل» لتصنيع المكونات الدقيقة بالقطع. ووفقًا لشركة بنتا بريسيشن (Penta Precision)، يتمتَّع بلاستيك ديلرين بمرونة عالية، ودقة أبعادية ممتازة، ويمكن تشغيله بسهولة ليُنتج أسطحًا ناعمةً وعالية الجودة مباشرةً بعد التشغيل. كما أن امتصاصه المنخفض للرطوبة يعني أن أبعاده تبقى ثابتة حتى في البيئات الرطبة — وهي خاصية حاسمة في التجميعات التي تتطلب تحملات ضيقة.

ما الذي يجعل ديلرين مثاليًا للتشغيل بالقطع؟

• استقرار أبعادي ممتاز — ما تشكِّله هو ما تحصل عليه بالفعل
• معامل احتكاك منخفض للأجزاء المتحركة مثل التروس والمحامل
• صلابة تمنع الاهتزاز أثناء عملية القطع
• متطلبات ما بعد المعالجة المحدودة

نايلون وإن كان النايلون متعدد الاستخدامات، فإنه يطرح اعتبارات مختلفة تتعلق بالتشغيل الآلي. فهو مادة تمتص الرطوبة من الهواء (مُهْيَجِلٌ)، ما قد يؤدي إلى تغيُّر أبعادها وقوتها مع مرور الوقت. وعند اختيار النايلون لتطبيقات التشغيل الآلي التي تتطلب مقاومة للصدمات أو مرونة، فكّر في ضرورة تكييفه قبل التشغيل الآلي، وكذلك في إمكانية حصول تشطيبات خشنة نسبيًّا بسبب مرونته.

وكما تشير شركة بنتا بريسيجن (Penta Precision)، فإن النايلون يتحمل الحرارة أفضل من مادة ديلرين (Delrin)، حيث يحتمل النايلون المُملأ بالألياف الزجاجية من النوع ٦/٦ درجات حرارة مستمرة تصل إلى حوالي ١٢٠–١٣٠°م، مقارنةً بالحد الأقصى لدرجة الحرارة المستمرة التي يحتملها ديلرين والبالغ ١٠٠–١١٠°م. وهذا يجعل النايلون أكثر ملاءمةً لمكونات غرفة المحرك أو التطبيقات الكهربائية القريبة من مصادر الحرارة.

البوليكربونات يجمع البولي كربونيت بين المتانة والشفافية البصرية. وهو مقاوم للصدمات ويحافظ على استقراره البُعدي، ما يجعله مناسبًا لمعدات السلامة والعدسات البصرية وأغلفة الإلكترونيات. ومع ذلك، فإنه يتطلب اختيارًا دقيقًا لسرعة التغذية ومعدل التغذية لتفادي الانصهار أو التشقق.

تُنتج عمليات التصنيع باستخدام الحاسب الآلي للأكريليك أجزاء شفافة تضاهي الزجاج في وضوحها، لكنها لا تنكسر بشكل درامي كما يفعل الزجاج. ويُمكن تصنيع الأكريليك بدقة عالية ليتخذ أشكالاً معقدة مع الحفاظ على أسطح ناعمة — وهو ما يجعله مثاليًا للاستخدام في واجهات العرض واللافتات والأجهزة الطبية التي تتطلب وضوح الرؤية. فقط انتبه إلى سرعات القطع؛ إذ إن الإسراع المفرط يولّد حرارة قد تُحدث غشاوة في المادة.

مطابقة خصائص المواد لمتطلبات التطبيق

يبدو الأمر معقَّدًا؟ ليس بالضرورة. ابدأ بطرح هذه الأسئلة:

• في أي بيئة ستُستخدم القطعة؟ تؤدي درجات الحرارة المرتفعة والمواد الكيميائية المسببة للتآكل أو التعرُّض للبيئة الخارجية إلى تضييق نطاق خيارات المواد المتاحة.
• ما الأحمال الميكانيكية التي يجب أن يتحملها الجزء؟ ويجب أن تتطابق مقاومة الشد ومقاومة التصادم وخصائص التآكل مع متطلبات الاستخدام المقصود.
• ما مدى ضيق التحملات المطلوبة؟ فالمواد ذات الاستقرار الأبعادي الأفضل تحافظ على التحملات الدقيقة (التوليرانسات) بشكل أكثر موثوقية.
• ما هو ميزانيتك؟ وتُعد تكلفة المادة عاملًا واحدًا فقط — فكِّر أيضًا في وقت التشغيل الآلي وارتداء الأدوات ومتطلبات المعالجة اللاحقة.

تؤثر صلادة المادة مباشرةً على اقتصاديات التشغيل الآلي. فالمواد الأشد صلابةً مثل التيتانيوم والصلب المُصلَّب تُسرّع من تآكل أدوات القطع، وتتطلب سرعات تشغيل أبطأ، وتطيل من أوقات الدورة. أما المواد الأقل صلابةً مثل الألومنيوم والنحاس الأصفر فهي تُقطَع بسرعةٍ عاليةٍ، لكنها قد لا توفر القوة أو مقاومة التآكل المطلوبة. والمفتاح هو إيجاد التوازن المناسب.

وتلعب الخصائص الحرارية دورًا كبيرًا أيضًا. فالمواد ذات التوصيل الحراري الضعيف — مثل الفولاذ المقاوم للصدأ والتيتانيوم — تحبس الحرارة في منطقة القطع، ما يؤدي إلى تآكل الأدوات والتغيرات البُعدية المحتملة في قطعة العمل. أما المواد ذات التوصيل الحراري الجيد — مثل الألومنيوم والنحاس — فهي تبدِّد الحرارة بسرعة، مما يمكّن من التشغيل الآلي الأسرع مع انخفاض التشوه الحراري.

المادة	تصنيف القابلية للتشغيل الآلي	التطبيقات النموذجية	اعتبارات خاصة
ألمنيوم 6061	ممتاز	أقواس الطيران والفضاء، أجزاء السيارات، المكونات العامة	إمكانية استخدام سرعات قطع عالية؛ وتفريغ ممتاز للرقائق
الفولاذ المقاوم للصدأ 316	معتدلة	الأجهزة الطبية، والمعدات البحرية، ومعالجة الأغذية	تتعرض للتصلب أثناء التشغيل؛ وتتطلب أدوات حادةً وسوائل تبريد
تيتانيوم الدرجة 5	صعبة	مكونات الطيران والفضاء، والغرسات الطبية	توصيل حراري منخفض؛ استخدم سرعات منخفضة وانخراطًا مستمرًّا
البرونز (C932)	جيد	محامل، بطانات، مكونات بحرية	احتكاك منخفض؛ مقاومة ممتازة للتآكل
النحاس الأصفر (C360)	ممتاز	التجهيزات، والمكونات الكهربائية، والأجزاء الزخرفية	سهولة القطع؛ ولا يتطلب معالجة لاحقة تقريبًا
ديلرين (POM)	ممتاز	التروس، والمحامل، ومكونات الصمامات، والأجزاء الدقيقة	امتصاص منخفض للرطوبة؛ يحافظ على التحملات الضيقة بدقة
نايلون 6/6	جيد	أقراص مقاومة للتآكل، بكرات، مكونات هيكلية	يمتص الرطوبة؛ وقد يحتاج إلى معالجة مسبقة قبل التشغيل الآلي
البوليكربونات	جيد	معدات السلامة، والعدسات البصرية، والغلاف الواقي	مقاوم للتأثير؛ وينبغي الانتباه إلى احتمال الانصهار عند السرعات العالية
الأكريليك (PMMA)	جيد	شاشات العرض، ولوحات الإشارات، والأجهزة الطبية	وضوح بصري عالٍ؛ وتجنّب تراكم الحرارة المفرط

إن المادة التي تختارها تُشكّل الأساس لكل ما يليها — بدءًا من قرارات التصميم ومرورًا بمعايير العمليات ووصولًا إلى جودة الجزء النهائي. وباستخدام هذه المعرفة، تكونون الآن مستعدين لاستكشاف كيفية تفاعل خيارات التصميم مع واقع التصنيع، وهو ما سنغطيه في القسم التالي المتعلق بمبادئ التصميم من أجل التصنيع.

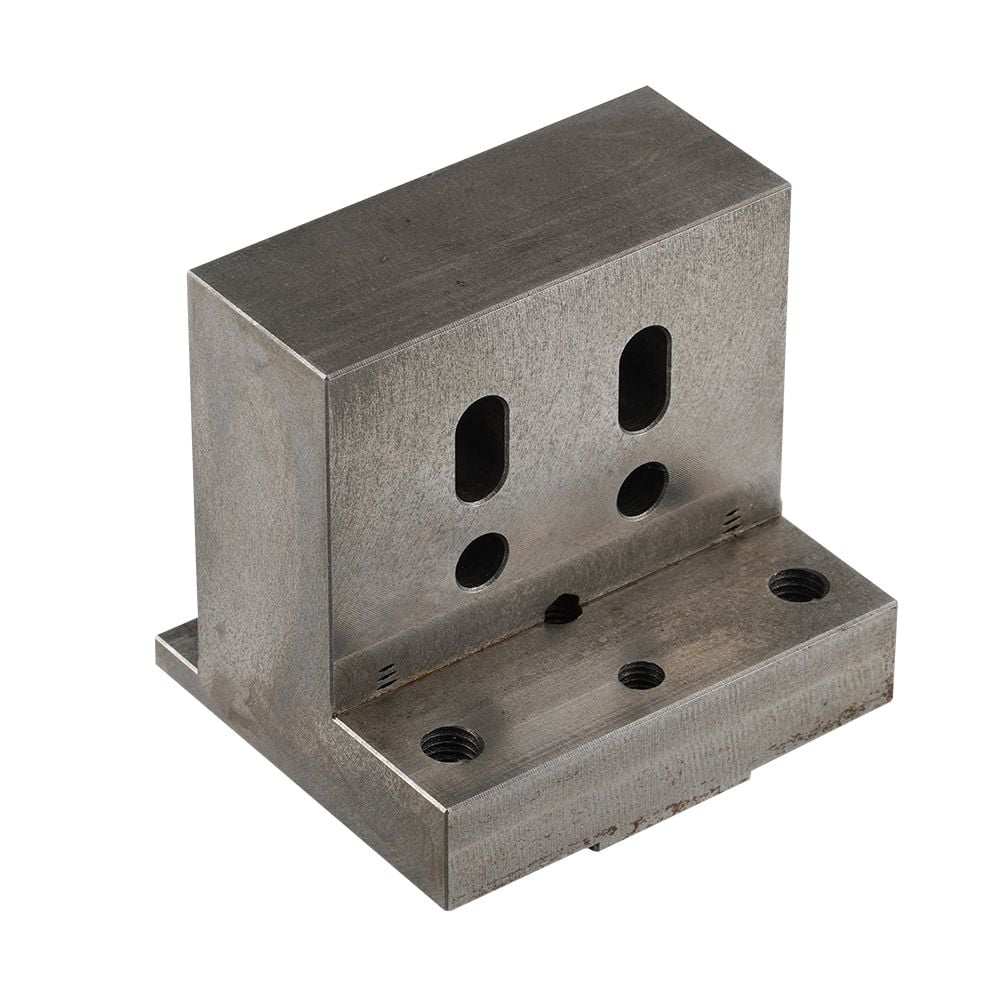

مبادئ التصميم للتصنيع

لقد اخترت المادة الخاصة بك — لكن الطريقة التي تصمّم بها قطعتك هي ما يُحدِّد ما إذا كانت عمليات التشغيل الآلية ستكون مباشرة أم مُكلِّفة بشكلٍ مُحبِط. ويُعنى مفهوم «التصميم من أجل التصنيع» (DFM) بسد الفجوة بين ما يبدو جذّابًا في برامج النمذجة ثلاثية الأبعاد (CAD) وما يُطبَّق فعليًّا على أرض ورشة الإنتاج. أما التحدي فهو، كما تشير شركة Hubs، أنَّه لا توجد معايير موحَّدة على مستوى الصناعة تتعلَّق بإرشادات تصميم القطع المُصنَّعة باستخدام ماكينات التحكم العددي (CNC).

ولهذا السبب تحتاج إلى أرقامٍ قابلة للتطبيق، وليس إلى توصيات غامضة. دعنا نستعرض الأبعاد الحرجة وقيود الخصائص والقرارات المراعية للتكلفة، والتي تميِّز بين القطع المُصنَّعة بكفاءة وتلك التي تُسبِّب كوارث مالية.

الأبعاد الحرجة وقيود الخصائص

لكل عملية قصٍّ تتم بواسطة ماكينة التحكم العددي قيودٌ فيزيائية. وبفهم هذه القيود قبل الانتهاء من تصميمك، يمكنك توفير الوقت والمال والجهد المبذول في حل المشكلات. وفيما يلي الإرشادات الرقمية المحددة التي يعتمدها مشغلو ماكينات التحكم العددي ذوي الخبرة:

الحد الأدنى لسُمك الجدران

تتذبذب الجدران الرقيقة أثناء القطع، مما يقلل من الدقة وجودة السطح. وأدنى سماكة موصى بها للجدران تعتمد على المادة المستخدمة:

• المعادن: 0.8 مم موصى بها، و0.5 مم ممكنة مع تشغيل دقيق
• البلاستيك: 1.5 مم موصى بها، و1.0 مم ممكنة

ولماذا توجد هذه الفروق؟ لأن البلاستيكيات عرضة للالتواء الناتج عن الإجهادات المتبقية واللين الناتج عن الحرارة المتولدة أثناء التشغيل. وتوفّر الجدران الأسمك الصلابة اللازمة لتحقيق نتائج متسقة.

نسبة عمق التجويف إلى عرضه

لأدوات التنصت (End mill) طول قصٍّ محدود عادةً ما يتراوح بين ٣ إلى ٤ أضعاف قطر الأداة. وعند تصميم جيوب عميقة، يجب أن تمتد الأداة بعيدًا عن العمود الدوار، ما يزيد من الانحراف والاهتزاز. ووفقًا لشركة Hubs، فإن العمق الموصى به للتجويف هو ٤ أضعاف عرض التجويف. وبتجاوز هذا العمق، تصبح مشاكل الانحراف الأداتي، وإخراج الرُّشَّاشات، والاهتزازات أكثر حدة.

هل تحتاج إلى تجاويف أعمق؟ فكّر في الخيارات التالية:

• صمِّم الأجزاء بحيث تتغير أعماق التجاويف فيها عند الإمكان
• أما بالنسبة للأعماق التي تصل إلى ٦ أضعاف قطر الأداة، فيصبح استخدام أدوات متخصصة للتجاويف العميقة ضروريًّا
• أقصى عمق قابل للتحقيق يصل إلى نسبة عمق التجويف إلى قطر الأداة تبلغ تقريبًا ٣٠:١ باستخدام أدوات متخصصة—أي عمق يبلغ حوالي ٣٥ سم باستخدام قرص نهاية قطره بوصة واحدة

نصف قطر الزوايا الداخلية

إليك أمرٌ كثيرًا ما يغفله المصممون: أدوات القطع في آلات التحكم العددي (CNC) دائرية الشكل. وستحتوي كل زاوية عمودية داخلية على نصف قطر—ولا يمكن تجنّب ذلك. والسؤال هو: كيف يمكن تحسين هذه الزوايا؟

• نصف قطر الزاوية العمودية الموصى به: على الأقل ثلث عمق التجويف
• نصف قطر القاعدة: خيارات قياسية تشمل: ٠٫٥ مم، أو ١ مم، أو عدم وجود نصف قطر (أي سطح مستوٍ)

زيادة نصف قطر الزوايا قليلًا فوق القيمة الدنيا تسمح للأداة باتباع مسار دائري بدلًا من تغيير اتجاه حاد بمقدار ٩٠ درجة. والنتيجة؟ تشطيب سطحي أفضل وسرعة أعلى في عملية التشغيل. وإذا كنت بحاجة ماسّة إلى زوايا داخلية حادة، فكّر في إضافة قطع تحتي على شكل حرف T (T-bone undercut) بدلًا من تقليل نصف قطر الزاوية.

مواصفات الثقوب وإرشادات التخريش

تنتشر الثقوب في أجزاء التشغيل بالتحكم العددي (CNC) في كل مكان، لكن مواصفاتها تؤثر مباشرةً على قابلية التصنيع:

• القطر الأدنى للثقب: 2.5 مم (0.1 بوصة) موصى بها؛ أما الأبعاد الأقل من ذلك فتتطلب عمليات تشكيل دقيقة متخصصة
• أقصى عمق للثقب: يُوصى بأن يكون أقصى عمق للثقب أربعة أضعاف القطر الاسمي، وعشرة أضعاف القطر الاسمي هو الحد النموذجي، بينما يُمكن بلوغ عمق يصل إلى أربعين ضعف القطر الاسمي باستخدام ثقوب حفر متخصصة
• حجم الخيط: يُوصى باستخدام الخيوط ذات القطر M6 أو أكبر لأدوات التخريش في ماكينات التحكم العددي (CNC)، أما الخيوط الأصغر حتى M2 فتتطلب استخدام أدوات التنصيب (Taps)
• طول السلك: يُوصى بأن يكون طول الجزء المُخرَّش ثلاثة أضعاف القطر الاسمي؛ إذ لا يوفِّر التمديد إلى ما بعد 1.5 ضعف القطر الاسمي أي زيادة في قوة التثبيت

عند تصميم ثقوب عمياء مُخرَّشة أصغر من M6، يجدر إضافة جزء غير مُخرَّش عند القاع يساوي 1.5 ضعف القطر الاسمي، وذلك لتوفير مساحة كافية لمرور أداة التنصيب (Tap)

بالنسبة للمواصفات الشائعة للخيوط، فإن حجم الثقب المطلوب لخيط 1/4 NPT يتطلب استخدام أداة تنصيب قطرها 7/16 بوصة (0.4375 بوصة أو 11.1 مم). أما أبعاد خيط 3/8 NPT فتتطلب أداة تنصيب قطرها 37/64 بوصة (0.578 بوصة أو 14.7 مم). ويجب دائمًا التحقق من مواصفات الخيوط المحددة مع المصنِّع، لأن خصائص المادة قد تؤثر في أحجام أدوات التنصيب الموصى بها.

التصميم من أجل التشغيل الآلي متعدد المحاور

متى يحتاج جزؤك فعليًّا إلى التشغيل الآلي باستخدام ماكينة خمس محاور؟ إن فهم الفرق بين القدرات الثلاثية المحاور والخمسية المحاور يساعدك على تجنُّب التكاليف غير الضرورية، مع ضمان إمكانية تصنيع تصميمك فعليًّا.

وفقًا لـ Modus Advanced أما ماكينات التحكم العددي بالحاسوب ثلاثية المحاور فهي تُحرِّك أدوات القطع على طول الإحداثيات X وY وZ بحركات خطية مستقيمة، وتؤدي الغالبية العظمى من عمليات التشغيل بكفاءةٍ عاليةٍ وتكلفةٍ اقتصاديةٍ. أما ماكينات الخمسة محاور فتضيف محورَيْ دورانٍ إضافيين، مما يسمح لأداة القطع بالاقتراب من قطعة العمل من أي زاويةٍ تقريبًا.

متى يكون التشغيل ثلاثي المحاور كافيًا

إذا كانت جميع السمات الحرجة في جزئك تتماشى مع المستويات القياسية للإحداثيات X وY وZ — أي الأسطح العلوية والسفلية والأمامية والخلفية واليسرى واليمنى لغلافٍ مستطيل الشكل — فإن التشغيل ثلاثي المحاور يوفِّر أقصى كفاءةٍ ممكنة. وستستفيد من:

• أوقات أقصر لبرمجة الماكينة وإعدادها
• أسعار ساعة تشغيل أقل
• حلول تثبيت قياسية للأجزاء
• فحص الجودة الأبسط

متى تصبح الآلة الخمسية المحاور ضرورية؟

بعض الأشكال الهندسية لا يمكن تشغيلها مطلقًا باستخدام معدات ثلاثية المحاور:

• الأسطح المائلة التي تحتوي على سمات مشغولة: منافذ الموصلات على الأسطح المائلة، والفتحات التثبيتية على الأسطح المائلة
• المنحنيات المركبة: الأسطح الكروية، والتفاصيل المعقدة، والانتقالات الانسيابية
• التحتُّبات المعقدة: الميزات التي تتطلب وصول الأدوات من زوايا متعددة في وقتٍ واحد
• أنماط الفتحات المتقاطعة: الفتحات التي تلتقي عند زوايا تتطلب علاقات زاوية دقيقة

قد يكون الفرق في التكلفة بين التشغيل الآلي ثلاثي المحاور وذو الخمسة محاور كبيرًا جدًّا. ويزداد تعقيد البرمجة بشكلٍ ملحوظ، وتزداد متطلبات الإعداد صرامةً، وقد تمتد أوقات التوريد للمعدات القطع المتخصصة ذات المدى الأطول.

تحسين التصميم الاستراتيجي

قبل الاعتماد افتراضيًّا على التشغيل الآلي خماسي المحاور، اسأل نفسك ما إذا كان بإمكانك تعديل تصميمك:

• هل يمكن إعادة ترتيب الميزات المائلة لتوحيدها مع المستويات الأساسية؟
• هل يمكن دمج الميزات المرتبطة على الوجه نفسه لتقليل عدد مراحل التثبيت؟
• هل توفر المنحنيات المعقدة وظائف جوهرية، أم أنها مجرد تفضيلات جمالية؟
• هل توجد مسافات كافية للوصول بأدوات القطع القياسية وأساليب التثبيت التقليدية؟

غالبًا ما توفر التعديلات الهندسية البسيطة وظائف مكافئة مع تمكين التشغيل الآلي ثلاثي المحاور — وبتكلفة أقل بكثير.

قرارات التصميم التي تراعي التكلفة

كل خيار تصميمي تتخذه ينعكس مباشرةً على وقت التشغيل الآلي، وارتداء الأدوات، وفي النهاية على التكلفة. ويساعد فهم هذه الروابط في تحقيق توازن بين متطلبات الأداء والاعتبارات الاقتصادية للتصنيع.

التعقيد مقابل وقت التشغيل الآلي

العلاقة واضحة: كلما زاد تعقيد الميزات، زاد الوقت المطلوب لتشغيلها آليًّا. فالتجاويف العميقة تتطلب عدة عمليات مرور. أما الزوايا الداخلية الضيقة فتتطلب أدوات أصغر تعمل بسرعات أبطأ. وكل إعداد إضافي لإعادة تثبيت القطعة يضيف وقت عمل يدوي ويزيد من احتمال تراكم التسامحات.

خذ في الاعتبار عوامل تكلفة التصنيع التالية:

• عدد مراحل الإعداد: كل مرة يتعيّن فيها إعادة وضع القطعة العاملة تُضيف وقتًا يدويًّا ووقتًا لإعادة المعايرة. وغالبًا ما تكون ثلاث أو أربع عمليات إعداد مقبولة؛ أما تجاوز هذا العدد فيصبح مفرطًا.
• تغيير الأدوات: الميزات التي تتطلب أدوات متخصصة تزيد من الوقت وقد تستلزم تأخيرات في الشراء.
• متطلبات التحمل: المقاييس الأضيق تتطلّب سرعات قص أبطأ، وعددًا أكبر من عمليات التشطيب، ووقت فحص ممتد.
• مواصفات تشطيب السطح: الأسطح الأكثر نعومة تتطلّب عمليات تصنيع إضافية.

الميزات القياسية مقابل الميزات المخصصة

أحجام الثقوب القياسية ومواصفات الخيوط تكلّف أقل من الأبعاد المخصصة. وعندما تقوم بتصميم قطر ثقب غير قياسي، فيجب تشغيله باستخدام قاطع طرف (End Mill) بدلًا من عملية الحفر السريعة — مما يضيف وقتًا كبيرًا.

أما بالنسبة للحواف المائلة (Undercuts)، فإن أدوات الأخاديد على شكل حرف T (T-slot) وأدوات التوصيل على شكل حرف V (Dovetail) القياسية متوفرة بسهولة بعرض معين:

• عرض الأخاديد على شكل حرف T (T-slot): من ٣ مم إلى ٤٠ مم بزيادات صحيحة بالملليمتر أو كسور إنشية قياسية
• زوايا الأخاديد على شكل إسفين (Dovetail): الزوايا ٤٥ درجة و٦٠ درجة هي زوايا قياسية؛ أما الزوايا الأخرى بين ٥ و١٢٠ درجة (بزيادات ١٠ درجات) فهي موجودة لكنها أقل شيوعًا

غالبًا ما تتطلب الانحناءات غير القياسية تحت السطح أن تقوم ورش الآلات بتصنيع أدوات مخصصة— مما يزيد من وقت التسليم والتكلفة.

استراتيجية التحمل

ليست كل الأبعاد بحاجة إلى أن تُحتفظ بها ضمن أضيق التحملات الممكنة. فدقة القطع العادية باستخدام آلات التحكم العددي (CNC) تبلغ ±٠٫١ مم؛ أما التحمل ±٠٫٠٢ مم فهو ممكنٌ لكنه يتطلب وقتًا وانتباهًا أكبر.

طبِّق التحملات الضيقة فقط في المواضع التي يكون فيها ذلك ضروريًّا وظيفيًّا:

• الأسطح المتداخلة والمفاصل ذات التداخل الإجباري
• السمات التي يجب أن تتماشى مع مكونات أخرى
• الأبعاد الوظيفية الحرجة

أما بالنسبة للأبعاد غير الحرجة، فيُسمح بالتحملات القياسية. وهذه الطريقة تقلل من وقت الفحص وتمنح عمال التشغيل مرونةً أكبر لتحسين عملياتهم.

النصوص والعلامات

هل تحتاج إلى أرقام أجزاء أو شعارات على أجزاء التشغيل الخاصة بك؟ يُفضَّل الحفر المنقوش على النقوش البارزة لأن الأول يتطلب إزالة كمية أقل من المادة. واستخدم حجم خط لا يقل عن ٢٠ نقطة بخطٍ غير مزخرف مثل Arial أو Verdana— فكثير من آلات التحكم العددي (CNC) تحتوي على إجراءات مبرمجة مسبقًا لهذه الخطوط، مما يسرّع عملية الإنتاج.

أفضل الممارسات في الرسومات الفنية

بينما تحتوي ملفات التصميم بمساعدة الحاسوب (CAD) على بيانات هندسية، فإن بعض المواصفات تتطلب رسمًا فنيًّا:

• الثقوب أو العمود المُخَرَّشَة
• التسامحات الأضيق من القياسية
• متطلبات إنهاء السطح
• مواصفات وسم القطعة
• متطلبات المعالجة الحرارية

عند إرسال الرسومات، تأكَّد من مطابقتها لملفات التصميم بمساعدة الحاسوب (CAD) الخاصة بك. فالاختلافات بينهما تؤدي إلى اللبس والأخطاء المحتملة. ويُعرِّف ملف التصميم بمساعدة الحاسوب (CAD) الشكل الهندسي، بينما تحدِّد الرسومات الخيوط والتسامحات وتفاصيل التشطيب.

وبتصميمك وفق مبادئ التصنيع المُراعي للتصاميم (DFM) هذه، ستُنشئ قطعًا لا تؤدي وظيفتها فحسب، بل تكون أيضًا اقتصادية في الإنتاج. أما الخطوة التالية فهي فهم كيفية تحويل مواصفات التسامح ونهاية السطح من نوايا التصميم لديك إلى معايير جودة قابلة للقياس — وهي المسألة التي سنستعرضها في القسم التالي.

المعايير الخاصة بالتسامح ودرجة إنهاء السطح

لقد صممت جزئك مع مراعاة مبادئ التصنيع المُحسَّن للتصنيع (DFM)، لكن إلى أي مدى يمكن تصنيعه فعليًّا بدقة؟ وما أنواع التشطيبات السطحية التي يمكن تحقيقها دون تجاوز ميزانيتك؟ هذه الأسئلة تقع في صميم نجاح عمليات التصنيع باستخدام ماكينات التحكم العددي بالحاسوب (CNC) للأجزاء، لأن التحملات والتشطيبات السطحية تحدد بشكل مباشر ما إذا كانت المكونات تناسب بعضها البعض، وتؤدي وظائفها على النحو الصحيح، وتلبّي متطلبات الجودة.

وهذا هو الواقع: فالتحملات الأضيق والأسطح الأكثر نعومة تتطلب تكاليف أعلى. وفهم مكان حدوث هذا التوازن بين التكلفة والجودة بدقة يساعدك على تحديد المواصفات التي تحتاجها فعليًّا— لا أكثر ولا أقل.

فهم فئات التسامح الهندسي وتطبيقاتها

تحدد التحملات مدى الانحراف المسموح به لأبعاد الجزء المصقول عن قيمتها المقصودة مع بقائها قادرةً على الأداء الوظيفي الصحيح. ووفقًا لشركة Xometry، فإن اختيار التحمل المناسب يُعد قرارًا حاسمًا يؤثر في الأداء الوظيفي، والملاءمة، والتكلفة، وإمكانية التصنيع للجزء.

تبسّط المعايير الدولية تحديد التسامحات. فبدلًا من حساب التسامحات الفردية لكل خاصية، يُرجع المصمّمون إلى فئات التسامح القياسية التي تطبّق افتراضيًّا. وأهم معيارين ستواجههما هما:

• ISO 2768: يُعرِّف التسامحات العامة للأبعاد الخطية والزاوية، وكذلك الخصائص الهندسية مثل الاستواء والاستقامة. ويُستخدم على نطاق واسع في أوروبا وعلى المستوى الدولي.
• ISO 286: يوفّر درجات تسامح قياسية لميزات محددة مثل الثقوب والمحاور والتجانس بين الأجزاء المتداخلة.

يقسّم المعيار ISO 2768 التسامحات إلى أربع فئات استنادًا إلى متطلبات الدقة:

• دقيق (f): للمكونات عالية الدقة التي تتطلب تحكّمًا أكثر صرامة
• متوسط (m): الفئة الافتراضية للتطبيقات العامة في التشغيل الآلي
• خشنة (c): للمكونات الأقل أهمية، حيث يُقبل استخدام تسامحات أوسع
• خشن جدًا (v): للتشغيل الخشن أو الميزات غير الحرجة

بالنسبة للأجزاء التي تتطلب دقة أعلى بكثير—مثل مقاسات المحامل أو الأسطح الحرجة المُلائمة لبعضها البعض—تُطبَّق درجات ISO 286. وتُحدِّد هذه الدرجات (مثل IT6 وIT7 وIT8، إلخ) نطاقات تسامح أضيق تدريجيًّا لمدى أبعاد معيَّن.

التسامح الأقل من ±٠٫٠٠١ بوصة (٢٥ ميكرومترًا) يصعب تحقيقه للغاية. وتتطلَّب هذه الدقة معدات متقدِّمة جدًّا، ورقابة صارمة على الجودة، وغالبًا عمليات ثانوية مثل الطحن أو التآكل الكهربائي بالتفريغ (EDM).

نوع الميزة	التسامح القياسي (ISO 2768-m)	التسامح الدقيق (ISO 2768-f / ISO 286 IT8)	التسامح عالي الدقة (ISO 286 IT6–IT7)
الأبعاد الخطية (٦–٣٠ مم)	±0.2 مم	±0.1 ملم	±٠٫٠١٣ إلى ±٠٫٠٢١ مم
الأبعاد الخطية (٣٠–١٢٠ مم)	±0.3 مم	±0.15 ملم	±٠٫٠١٦ إلى ±٠٫٠٢٥ مم
الأبعاد الخطية (١٢٠–٤٠٠ مم)	±0.5 مم	±0.2 مم	±0.025 إلى ±0.040 مم
الأنصاف القطرية الخارجية والحواف المائلة (0.5–3 مم)	±0.4 مم	±0.2 مم	عادةً وفقًا للمعيار ISO 2768-f
الأبعاد الزاوية (طول الضلع ≤ 10 مم)	±1°	±0.5°	حسب متطلبات التطبيق
مقاسات الثقوب والمحاور	الخلوص العام	درجة التحمل IT8	درجة التحمل IT6–IT7

ما هو التحمل المسموح به للثقوب المُخَرَّشة؟ تتبع تسامحات الخيوط معاييرها الخاصة—والمتعارف عليها عادةً هي درجة الخيط (مثل 6H للخيوط الداخلية، و6g للخيوط الخارجية). ويعتمد نطاق التحمل على خطوة الخيط وقطره، حيث تتطلب الخيوط الأدق تحكُّمًا أضيق نسبيًّا.

مواصفات التشطيب السطحي والقيم القابلة للتحقيق

يصف خشونة السطح النسيج المجهرى المتبقي على الجزء بعد التشغيل الآلي. ويُقاس بقيم Ra (الخشونة المتوسطة)، والتي تُعبَّر عنها بوحدة الميكرومتر (µم). وفقًا لـ Geomiq فكلما انخفضت قيمة Ra، كان السطح أكثر نعومةً — وأصبح الجهد المطلوب للوصول إلى تلك الدرجة من النعومة أكبر.

تُنتج معظم عمليات التشغيل الآلي باستخدام آلات التحكم العددي (CNC) تشطيبات سطحية ضمن نطاق قيم Ra من ٠٫٤ ميكرومتر إلى ٦٫٣ ميكرومتر. وإليك ما تعنيه كل درجة عمليًّا:

• ra = ٣٫٢ ميكرومتر: تشطيب تجاري قياسي متاح تجاريًّا. تظهر عليه خطوط القطع الآلية بشكل مرئي، لكنه مناسب لمعظم الأجزاء الاستهلاكية. ولا يترتّب عليه أي تكلفة إضافية تتجاوز تكلفة التشغيل الآلي الأساسية.
• ra = ١٫٦ ميكرومتر: مُوصى به للأجزاء ذات التداخل الضيق أو الخاضعة للإجهادات. تظهر عليه آثار خفيفة لعلامات القطع. ويضيف نحو ٢٫٥٪ إلى تكلفة الإنتاج.
• ra = ٠٫٨ ميكرومتر: تشطيب عالي الجودة يتطلب عمليات تشطيب إضافية. وهو مثالي للأجزاء الخاضعة لتراكُم الإجهادات أو المكونات المتحركة. ويضيف نحو ٥٪ إلى التكلفة الأساسية.
• ٠٫٤ ميكرومتر Ra: ملمس ناعم عالي الجودة جدًّا دون أي علامات قطع مرئية. وعادةً ما يتطلّب تلميعًا بعد التشغيل الآلي.

ما العوامل التي تحدّد درجة النهاية السطحية القابلة للتحقيق؟ إن عدة معايير تشغيلية تتفاعل مع بعضها البعض:

• سرعة القطع: عمومًا، تؤدي السرعات الأعلى إلى إنهاء سطحي أملس أكثر.
• معدل التغذية: تقلّل التغذية الأبطأ من عدم انتظام السطح.
• عمق القطع: المرورات النهائية الضحلة تحسّن جودة السطح.
• حالة الأداة: الأدوات الحادة والمحفوظة بشكلٍ صحيح تُنتج قطعًا أنظف.
• خصائص المواد: قد تحقّق المواد الأشد صلابة إنهاءً سطحيًّا أدقَّ؛ بينما قد تمزّق المواد الأطرى بدل أن تقطع بدقة.

العلاقة بين التكلفة والإنهاية السطحية ليست خطية. فقد يتطلّب تحقيق قيمة 0.8 ميكرومتر Ra تعديلات طفيفة فقط في المعايير التشغيلية، بينما غالبًا ما تتطلّب قيمة 0.4 ميكرومتر Ra عمليات تلميع إضافية — مما يزيد الوقت والتكلفة بشكلٍ كبير.

معايير الصناعة ومتطلبات التصديق

تفرض قطاعات صناعية مختلفة متطلبات محددة تتعلّق بالتسامح وتوثيق الجودة. وعند البحث عن خدمات التشغيل الآلي الدقيقة باستخدام الحاسوب (CNC)، فإن فهم هذه المعايير يساعدك على تقييم ما إذا كان المورّد قادرًا على تلبية احتياجاتك.

الطيران والفضاء (AS9100)

تتطلب مكونات قطاع الفضاء دقة استثنائية وقابلية تتبع كاملة. وتتطلب شهادة AS9100 ما يلي:

• شهادات المواد الموثَّقة وإمكانية تتبع الدُفعات
• تقارير تفتيش المقال الأول (FAIR) وفقًا للمعيار AS9102
• التحكم الإحصائي في العمليات (SPC) للأبعاد الحرجة
• التعامل الخاضع للرقابة مع المواد غير المطابقة

غالبًا ما تصل التحملات في عمليات التشغيل الآلي باستخدام الحاسب (CNC) لقطاع الفضاء إلى الدرجة IT6 أو أضيق من ذلك بالنسبة للميزات الحرجة، بينما تُحدَّد خشونة السطح لتصل إلى ٠٫٤ ميكرومتر Ra أو أدق بالنسبة للأسطح المانعة للتسرب.

الأجهزة الطبية (ISO 13485)

يتطلب تصنيع الأجهزة الطبية عمليات مُحقَّقة وتوثيقًا دقيقًا:

• التحقق من صحة العمليات لإثبات اتساق النواتج
• نهجٌ قائم على التقييم والتحكم في المخاطر لإدارة الجودة
• ملفات سجل التاريخ التصميمي الكاملة
• اعتبارات التوافق الحيوي للأسطح المتلامسة مع المريض

غالبًا ما تتطلب التشطيبات السطحية للمكونات الطبية خشونة سطحية تبلغ 0.8 ميكرومتر (Ra) أو أملس من ذلك لضمان إمكانية تنظيفها بسهولة والحد من التصاق البكتيريا.

السيارات (IATF 16949)

يجب على مورِّدي قطع غيار السيارات إثبات كفاءة العمليات والتحسين المستمر:

• توثيق PPAP (عملية الموافقة على جزء الإنتاج)
• دراسات القدرة (عادةً ما تكون قيم Cpk ≥ 1.33)
• خطط المراقبة وتحليل FMEA
• تنفيذ السيطرة الإحصائية على العملية

تتفاوت التحملات المطلوبة في قطع غيار السيارات بشكل واسع حسب التطبيق — فقد تتطلب مكونات نظام الدفع دقةً تصل إلى IT6–IT7، بينما تُطبَّق تحملات أقل صرامةً على ألواح هيكل السيارة.

وتترتب على ذلك آثارٌ تكلفةً كبيرة. ووفقًا لشركة داديسين، فإن تحقيق التحملات الضيقة يتطلب استخدام آلات متقدمة، ومواد عالية الجودة، وتدابير صارمة لمراقبة الجودة — وكلُّ ذلك يرفع من تكاليف الإنتاج. والعلاقة بين التحمل والتكلفة ليست خطية؛ إذ قد ترتفع التكاليف ارتفاعًا أسّيًّا كلما ضاقت التحملات.

يساعدك فهم هذه المعايير في تحديد المتطلبات المناسبة دون تطبيق هامش تسامح مفرط. أما بالنسبة للأبعاد غير الحرجة، فإن التسامح القياسي يكون كافياً. واحرص على اقتصار التسامح الضيق والتشطيبات الدقيقة للسطوح على المواصفات التي يؤثر فيها ذلك فعلاً في الأداء الوظيفي — وهذه الطريقة تُحسِّن كلًّا من الجودة والتكلفة.

وبعد تحديد التسامح ومتطلبات تشطيب السطوح، يصبح العامل التالي الذي ينبغي أخذه في الاعتبار هو كيفية تأثير الشهادات الخاصة بكل قطاع صناعي في اختيار المورِّدين وتوثيق الجودة — وهي موضوعٌ سنستعرضه في القسم التالي.

المتطلبات والشهادات الخاصة بالقطاع

لقد حددت حدود التحمل ومتطلبات التشطيب السطحي لقطعك—ولكن هل ستاجِز هذه القطع فعليًّا في عملية الفحص ضمن القطاع المستهدف؟ إنَّ القطاعات المختلفة تفرض معايير اعتمادٍ مختلفةٍ تمامًا، ومتطلباتٍ وثائقيةٍ متفاوتةٍ، وتوقعاتٍ جوهريةٍ بشأن الجودة. فقد تكون قطعةٌ ما مقبولةً تمامًا للاستخدام الصناعي العام، لكنها قد تفشل فشلًا ذريعًا في التطبيقات الجوية أو الطبية—ليس بسبب اختلاف جودة التشغيل الآلي، بل لأن متطلبات التوثيق والقدرة على التعقُّب واعتماد العمليات تختلف اختلافًا جذريًّا.

إن فهم هذه المتطلبات الخاصة بكل قطاعٍ قبل اختيار شريك تصنيعيٍّ يوفِّر الوقت، ويمنع الرفض المكلِّف، ويضمن أن عمليات التشغيل الآلي باستخدام الحاسب (CNC) لقطعك تتوافق مع المتطلبات التنظيمية منذ البداية.

معايير التشغيل الآلي للقطاع الجوي والقدرة على التعقُّب

عندما يؤدي فشل مكوّن واحد إلى عواقب كارثية، فإن تصنيع المكونات الجوية يتطلب أعلى مستويات ضمان الجودة. ووفقًا لمجموعة الجودة الجوية الدولية، فإن أكثر من ٨٠٪ من شركات القطاع الجوي العالمية تطلب شهادة AS9100 من مورديها لمعدات التصنيع باستخدام الحاسوب (CNC).

تقوم معايير AS9100 على أساس معيار ISO 9001 مع إضافة ضوابط مُخصَّصة للقطاع الجوي لا تترك أي مجالٍ للمفاجآت. فما الذي يجعل تصنيع المكونات الجوية باستخدام الحاسوب (CNC) بهذه الدرجة من الصعوبة؟ إن المعيار يفرض ما يلي:

• إمكانية تتبع المواد بالكامل: يجب أن يكون كل مكوّن قابلاً للتتبع بدءًا من السبيكة الأولية وحتى القطعة النهائية، بما في ذلك أرقام الدفعات الحرارية، وشهادات المواد، ووثائق المورِّدين.
• التفتيش الأول للمادة (FAI): تقارير الفحص المتوافقة مع معيار AS9102 تؤكد أن عملية الإنتاج قادرة باستمرار على إنتاج قطع تتوافق مع المواصفات المطلوبة.
• مراقبة المراجعة: توثيق دقيق لأي تغييرات في التصميم أو في عملية التصنيع، مع وجود سجل تدقيق كامل.
• تتبع الإنتاج حسب الترقيم التسلسلي: تحديد هوية كل قطعة على حدة مما يمكّن من استرجاع سجلها التاريخي الكامل.
• بروتوكولات إدارة المخاطر: تحليل موثَّق وتدابير تخفيف لحالات الفشل المحتملة

غالبًا ما تتضمَّن عمليات التشغيل الآلي باستخدام الحاسب (CNC) للمكونات الجوية موادًا صعبة مثل سبائك التيتانيوم، وإنكونيل، ودرجات الألومنيوم المتخصصة. أما بالنسبة لأنظمة الفضاء التي تتطلَّب موادًا تمتلك خصائص محددة في الانبساط الحراري، فإن خدمات تشغيل سبيكة الكوفار تصبح ضروريةً — ويجب تشغيل هذه السبائك النيكلية-الحديدية-الكوبالتية في ظروف خاضعة للرقابة لمنع التشوه الحراري، مع أن التحملات المسموح بها غالبًا ما تقاس بالميكرون.

ولماذا يكتسب هذا الأمر أهميةً في اختيار المورِّدين؟ فالمؤسسة الصناعية المتخصِّصة في التشغيل الآلي التي لا تحمل شهادة AS9100 لا يمكنها تقديم حزمة الوثائق التي تطلبها الشركات المصنِّعة الأصلية للمعدات الجوية (OEMs). وحتى لو كانت جودة التشغيل الآلي مماثلة تمامًا، فإن غياب العمليات المُصدَّقة وأنظمة التتبع وبروتوكولات الفحص يجعل هذه القطع غير قابلة للاستخدام في التطبيقات الجوية الخاضعة للتنظيم.

الامتثال لتصنيع الأجهزة الطبية

تخيَّل غرسة جراحية بها عيبٌ دقيقٌ على سطحها. وقد تكون العواقب المترتبة على سلامة المريض وخيمةً للغاية. ولهذا السبب، تُمارَس عمليات التشغيل الآلي للأجهزة الطبية في إطار أنظمة صارمة لإدارة الجودة تهدف إلى الوقاية من مثل هذه السيناريوهات.

يُحدِّد معيار ISO 13485 الإطار العام لإدارة الجودة في تصنيع الأجهزة الطبية. ووفقاً لشركة Xometry، يقوم المراجعون بفحص الامتثال الداخلي التام، وعمليات الرقابة الشاملة، والتوثيق المسجَّل للإثراء التتبعي بدءاً من مرحلة التصميم ومروراً بالإنتاج والتركيب والصيانة، ووصولاً إلى إجراءات نهاية العمر الافتراضي.

تتجاوز متطلبات تشغيل الأجهزة الطبية الدقة البُعدية:

• التحقق من العملية: الأدلة الموثَّقة التي تُثبت أن عمليات التصنيع تُنتج نتائج مقبولة بشكلٍ ثابت
• اعتبارات التوافق الحيوي: اختيار المواد ومواصفات التشطيب السطحي التي تضمن سلامة المريض
• ملفات تاريخ التصميم: توثيقٌ كاملٌ لقرارات التصميم، وتقييمات المخاطر، والاختبارات التحققية
• متطلبات التنظيف: تشطيبات سطحية تتراوح عادةً بين ٠٫٨ ميكرومتر Ra أو أملس منها لتقليل التصاق البكتيريا
• إمكانية تتبع الدفعات: توثيقٌ كاملٌ يمكِّن من استرجاع دفعات إنتاج محددة في حال ظهور أي مشكلات

عملية تدقيق الشهادة تتطلب جهداً كبيراً. ويقوم المدققون بتقييم نظم الوثائق، وإجراء تقييمات ميدانية، ومقابلة الموظفين للتأكد من فهمهم للمتطلبات، والتحقق من الامتثال التنظيمي للمعايير مثل البند 820 من اللائحة الاتحادية الأمريكية رقم 21 لعام 1997 (FDA 21 CFR Part 820) أو لائحة الأجهزة الطبية في الاتحاد الأوروبي.

بالنسبة لمصنّعي الأدوات الجراحية، والغرسات، والأطراف الصناعية، والمعدات التشخيصية، فإن شهادة ISO 13485 ليست اختياريةً بل هي شرطٌ مسبقٌ للوصول إلى السوق. كما أن العديد من الشركات المصنعة الأصلية للأجهزة الطبية (OEMs) تشترط التعاقدية حصول الموردين على هذه الشهادة قبل اعتمادهم.

أنظمة الجودة في قطاع صناعة السيارات

وتطرح عمليات التصنيع العالي الحجم في قطاع صناعة السيارات تحدياتٍ فريدةً خاصةً بها. وعندما تكون عملية إنتاجك تشمل آلاف المكونات يومياً، يصبح الاتساق أمراً بالغ الأهمية — وهنا تأتي شهادة IATF 16949 ومراقبة العمليات الإحصائية (SPC) لتؤدي دورها الحيوي.

تُبنى معايير IATF 16949 على أساس معيار ISO 9001 مع متطلبات خاصة بقطاع صناعة السيارات تتعلّق بالوقاية من العيوب، والحدّ من التباين، والقضاء على الهدر في جميع مراحل سلسلة التوريد. ووفقاً لـ Advisera ، يشترط المعيار أن تحدد المنظمات الأدوات الإحصائية الملائمة — وتكون مراقبة العمليات الإحصائية (SPC) الخيار المعتاد.

ما المقصود تحديداً بمراقبة العمليات الإحصائية (SPC)؟ إنها منهجية تُستخدم لمراقبة عمليات التصنيع والتحكم فيها باستخدام التحليل الإحصائي. وبدل إجراء فحصٍ لكل قطعة بعد الانتهاء من إنتاجها، فإن مراقبة العمليات الإحصائية تركز على مراقبة العملية نفسها، لاكتشاف الاتجاهات والتغيرات قبل أن تؤدي إلى منتجات معيبة.

تشمل متطلبات جودة قطع غيار السيارات الرئيسية ما يلي:

• وثائق إجراءات اعتماد القطع الإنتاجية: حزم عملية اعتماد قطع الإنتاج التي تُظهر القدرة على الوفاء بالمواصفات
• مخططات التحكم: المراقبة الفورية للأبعاد الحرجة مع الحدّين العلوي والسفلي للتحكم
• دراسات القدرة: إثباتٌ إحصائيٌّ بأن العمليات قادرةٌ باستمرارٍ على الالتزام بالتسامح المسموح (عادةً ما يكون مؤشر القدرة العملية Cpk ≥ 1.33)
• تحليل FMEA: تحليل أوضاع الفشل وآثاره، الذي يهدف إلى تحديد المشكلات المحتملة والتخفيف منها
• التحسين المستمر: أنظمة موثَّقة لتحسين العمليات بشكل مستمر

تتمثل ميزة التحكم الإحصائي في العمليات (SPC) في الوقاية بدلًا من الكشف. وكما يشير مرجع شركة أدفيسيرا، فإن التحكم الإحصائي في العمليات يمكن المشغلين من اكتشاف الاتجاهات والتغيرات في عملية التصنيع قبل أن تؤدي إلى منتجات معيبة أو هدر. ويؤدي هذا النهج إلى تقليل الهدر، وتقليص وقت الإنتاج، وتقليل الحاجة إلى إعادة العمل.

وبالنسبة للتطبيقات automotive التي تمتد من مكونات نظام الدفع إلى وحدات هيكل السيارة، يمكن للمصنّعين المعتمدين الذين يطبقون التحكم الإحصائي في العمليات (SPC) بشكلٍ قوي أن يوفّروا مكونات ذات تحمل عالٍ باستمرار عبر أحجام الإنتاج المختلفة. كما أن الشركاء الذين يحافظون على شهادة IATF 16949 يُبرزون التزامهم بأنظمة الجودة الصارمة التي تتوقعها شركات تصنيع المعدات الأصلية (OEMs) في قطاع السيارات.

الصناعة	الشهادة الأساسية	الشروط الرئيسية	التركيز على التوثيق
الفضاء	AS9100	إمكانية تعقُّب المواد، والفحص الأولي للقطع (FAI) وفقًا للمعيار AS9102، والتحكم في المراجعات، وإدارة المخاطر	إمكانية التعقُّب الكاملة من مرحلة السبيكة (Billet) وحتى الشحن
الأجهزة الطبية	ISO 13485	التحقق من صلاحية العمليات، والتوافق الحيوي، وملفات سجل تصميم المنتج، وإمكانية تعقُّب الدفعات	توثيق الامتثال التنظيمي
سيارات	IATF 16949	تنفيذ التحكم الإحصائي في العمليات (SPC)، وعملية الموافقة على أجزاء الإنتاج (PPAP)، ودراسات القدرة، وتحليل طرق الفشل وتأثيراتها (FMEA)، والتحسين المستمر	أدلة إحصائية على قدرة العملية

تؤثر متطلبات الشهادات مباشرةً على استراتيجيتك لاختيار الموردين. ويُظهر المصنع الحاصل على شهادات متعددة استثماره في نظم الجودة التي تعود بالنفع على جميع العملاء، حتى أولئك العاملين في القطاعات الأقل خضوعًا للتنظيم. فالمتطلبات الموثَّقة من عمليات التصنيع والمعدات المعايرة والكوادر المدربة، والتي يشترطها الحصول على شهادات قطاعي الطيران أو الأجهزة الطبية، تنعكس إيجابيًّا في رفع جودة المنتجات وموثوقية التسليم في كل مشروع.

عند تقييم الشركاء المحتملين في مجال التصنيع، تأكَّد من أن شهاداتهم تتوافق مع متطلبات قطاعك. واطلب نسخًا من شهاداتهم الحالية، وافهم نطاق هذه الشهادات (أي العمليات والمواقع المشمولة بها)، واسأل عن خبرتهم في تصنيع قطع مشابهة لقطعك. وهذه الإجراءات الوقائية الدقيقة تُحقِّق عوائد مجزية عند وقت الفحص النهائي ومراجعة الوثائق.

وبعد فهم متطلبات الصناعة، كيف تعرف أن التصنيع باستخدام الحاسب الآلي (CNC) هو بالفعل الخيار المناسب لمشروعك؟ في بعض الأحيان، توفر طرق التصنيع البديلة اقتصاديات أو قدرات أفضل — وهي مقارنة سنستعرضها في الخطوة التالية.

التصنيع باستخدام الحاسب الآلي (CNC) مقابل طرق التصنيع البديلة

أنت تدرك العمليات والمواد والتسامحات والشهادات المطلوبة — لكن إليك سؤالاً يغفله العديد من المصممين: هل التصنيع باستخدام الحاسب الآلي (CNC) هو بالفعل الخيار الأنسب لمشروعك؟ أحيانًا يكون كذلك، وأحيانًا لا يكون. وفي أحيانٍ أخرى، فإن النهج الأذكى هو دمج عدة طرق تصنيع للاستفادة من نقاط القوة في كلٍّ منها.

إن فهم اللحظات التي يتفوق فيها التصنيع باستخدام الحاسب الآلي (CNC) على الطرق البديلة — وكذلك اللحظات التي لا يتفوق فيها — يساعدك على اتخاذ قرارات مستنيرة تُحسِّن التكلفة والجودة ومدة التسليم. فلنُجرِ مقارنة مباشرة بين الخيارات.

التصنيع باستخدام الحاسب الآلي (CNC) مقابل التصنيع الإضافي

لقد حظي الطباعة ثلاثية الأبعاد باهتمامٍ هائل، لكن كيف تُقارن فعليًّا مع التصنيع باستخدام الحاسب الآلي (CNC) فيما يتعلق باحتياجات الإنتاج الفعلية؟ والإجابة تعتمد تمامًا على ما تحاول تحقيقه.

عندما تقوم بتصنيع نماذج أولية باستخدام ماكينات التحكم العددي (CNC)، تصبح المقارنة مثيرةً للاهتمام بشكل خاص. ووفقاً لشركة JLC3DP، فإن التشغيل الآلي باستخدام ماكينات التحكم العددي يوفر عموماً درجات أعلى من الدقة مقارنةً بالطباعة ثلاثية الأبعاد، حيث تتراوح التحملات النموذجية بين ±0.05 مم و±0.1 مم، بينما تتراوح التحملات في الطباعة ثلاثية الأبعاد بين ±0.2 مم و±0.3 مم.

المجالات التي تتفوق فيها عمليات التشغيل الآلي باستخدام ماكينات التحكم العددي (CNC)

• الدقة والدقة: عندما تكون التحملات أمراً محورياً، فإن عمليات التشغيل الآلي باستخدام ماكينات التحكم العددي (CNC) هي الفائزة. فالتحملات الأضيق التي يمكن تحقيقها باستخدام ماكينات التحكم العددي تفوق بكثير ما يمكن أن تحققه تقنيات التصنيع الإضافي.
• مرونة المواد: تعمل ماكينات التحكم العددي (CNC) مع أي معدن أو بلاستيك أو مادة مركبة تقريباً متوفرة كمواد خام جاهزة. أما الطباعة ثلاثية الأبعاد فهي محدودة بالمواد المتوافقة مع تقنيات الطباعة المحددة.
• نهاية السطح: يمكن للأجزاء المُنتَجة باستخدام ماكينات التحكم العددي (CNC) أن تحقق تشكيلاً سطحياً جاهزاً مباشرةً بعد الخروج من الماكينة، في حين تتطلب الأجزاء المطبوعة ثلاثيّاً معالجةً لاحقةً موسّعةً لمطابقة ذلك التشكيل السطحي.
• خصائص المواد: يؤدي تصنيع البلاستيك باستخدام ماكينات التحكم العددي (CNC) إلى إنتاج أجزاء تمتلك الخصائص الميكانيكية الكاملة للمواد الأصلية. أما البلاستيكات المطبوعة ثلاثيّاً فهي غالباً ما تظهر خصائصاً غير متجانسة (أي أضعف في اتجاهات معينة) بسبب طريقة البناء الطبقي المتتالي.

المجالات التي تتفوق فيها الطباعة ثلاثية الأبعاد

• هندسات داخلية معقدة: يمكن طباعة هياكل الشبكة والقنوات الداخلية والميزات المجوفة مباشرةً، وهي ميزات يتعذَّر تصنيعها باستخدام الآلات التقليدية.
• سرعة تكرار التصميم: يستغرق تعديل ملف الطباعة ثلاثية الأبعاد دقائق معدودة؛ أما تحديث مسارات أدوات التصنيع باستخدام الحاسوب (CNC) فيتطلَّب جهداً برمجياً أكبر.
• لا حاجة للقوالب: يمكن أن يكون كل جزء فريداً من نوعه دون تكاليف إضافية للإعداد.
• التحسين في خفة الوزن: الأشكال العضوية المُحسَّنة لنسبة القوة إلى الوزن تُعَدُّ المجال الأمثل لتصنيع الإضافي (Additive Manufacturing).

في حالة تصنيع النماذج الأولية حيث تكون خصائص المواد الممثلة للإنتاج الفعلي والتسامحات الضيقة أمراً بالغ الأهمية، يظل التصنيع باستخدام الحاسوب (CNC) الخيار المفضَّل. أما عند استكشاف مفاهيم التصميم ذات الهندسات المعقدة — وبخاصة عند استخدام تقنيات مثل دمج التصنيع الإضافي بالليزر للمعادن (DMLS) مع التصنيع باستخدام الحاسوب (CNC) لمعادن التيتانيوم — فإن التصنيع الإضافي يوفِّر قدرات لا يمكن للتصنيع باستخدام الحاسوب (CNC) تحقيقها.

اعتبارات الحجم ونقاط التحوُّل في التكلفة

وهنا تصبح الجوانب الاقتصادية مثيرة للاهتمام. ويختلف "أفضل" أسلوب تصنيع تغيُّراً جذرياً اعتماداً على عدد القطع المطلوبة.

الجوانب الاقتصادية للتصنيع باستخدام الحاسوب (CNC)

تتميز عمليات التشغيل بالآلات الرقمية (CNC) بتكلفة إعداد منخفضة نسبيًا مقارنةً بالقولبة بالحقن. ووفقًا لشركة Xometry، تشمل تكاليف الأدوات في عمليات التشغيل بالآلات الرقمية (CNC) تكاليف التثبيتات والقوالب المُساعدة وشراء المواد الأولية — وهي أقل بكثيرٍ من تكاليف تصنيع القوالب.

ومع ذلك، تظل تكلفة القطعة المشغَّلة باستخدام الآلات الرقمية (CNC) ثابتة نسبيًا بغض النظر عن الكمية المنتجة. إذ تبلغ تكلفة إنتاج ١٠ قطع ما يقارب ١٠ أضعاف تكلفة إنتاج قطعة واحدة. وهذا يجعل التشغيل بالآلات الرقمية (CNC) مثاليًا في الحالات التالية:

• كميات النماذج الأولية (1-10 قطع)
• الإنتاج بكميات صغيرة (من ١٠ إلى ٥٠٠ قطعة)
• الإنتاج المؤقت أثناء انتظار جاهزية قوالب الحقن
• القطع التي تتطلب مرونة في التصميم أو تعديلات متكررة

اقتصاديات القولبة بالحقن

تقلب القولبة بالحقن المعادلة تمامًا. إذ تتراوح تكاليف القوالب بين بضعة آلاف من الدولارات للقوالب البسيطة ذات التجويف الواحد، وعددٍ يصل إلى عدة مئات من الآلاف من الدولارات للقوالب الإنتاجية المعقدة متعددة التجاويف. ولكن بمجرد وجود القالب، تنخفض تكلفة كل قطعة بشكل كبير جدًا.

نقطة التحول—التي تصبح عندها صب الحقن أرخص من التصنيع باستخدام الحاسب الآلي (CNC)—تحدث عادةً ما بين ٥٠٠ و٥٠٠٠ قطعة، وذلك حسب تعقيد القطعة والمادة المستخدمة. وكما يشير موقع Xometry، فإن صب الحقن يصبح أكثر فعالية من حيث التكلفة مقارنةً بالتصنيع باستخدام الحاسب الآلي (CNC) في الإنتاج عالي الحجم، بينما قد يكون التصنيع باستخدام الحاسب الآلي (CNC) أكثر اقتصادية في الإنتاج منخفض الحجم أو في مراحل إنتاج النماذج الأولية باستخدام الحاسب الآلي (CNC).

اعتبارات الصب

يُقدِّم الصب الاستثماري والصب بالقالب بديلاً آخر لتصنيع الأشكال المعدنية المعقدة عند أحجام إنتاج متوسطة إلى عالية. ويتفوق الصب في الحالات التالية:

• تكون هندسة القطعة تتطلب وقت تصنيع طويل جدًا باستخدام الحاسب الآلي (CNC)
• تتجاوز الكميات ١٠٠–٥٠٠ وحدة
• يقلل الإنتاج شبه النهائي من الهدر في المواد
• تصنيع التيتانيوم أو غيره من المواد باهظة الثمن، حيث يؤدي تقليل كمية المادة المُزالَة إلى خفض التكلفة

تتطلب العديد من القطع المُسبوكة عمليات تصنيع ثانوية باستخدام الحاسب الآلي (CNC) لتحقيق التحملات الحرجة على الأسطح المتداخلة أو الخيوط أو الثقوب الدقيقة.

طريقة التصنيع	نطاق الحجم الأمثل	خيارات المواد	الوقت القياسي المطلوب	التكلفة النسبية للقطعة
تصنيع باستخدام الحاسب الآلي CNC	من جزء واحد إلى ٥٠٠ جزء	المعادن، والبلاستيكيات، والمواد المركبة — عمليًا غير محدودة	أيام إلى أسابيع	متوسطة (ثابتة لكل قطعة)
الطباعة ثلاثية الأبعاد (FDM/SLA)	١–٥٠ قطعة	محدودة من البلاستيكيات الحرارية والراتنجات	ساعات إلى أيام	منخفض للهندسات المعقدة
الطباعة ثلاثية الأبعاد (معادن DMLS/SLM)	من ١ إلى ١٠٠ جزء	التيتانيوم، الألومنيوم، الفولاذ، إنكونيل	أيام إلى أسابيع	مرتفع (تكلفة المادة + وقت التشغيل الآلي)
حقن القالب	من ٥٠٠ إلى ١٬٠٠٠٬٠٠٠ جزء فأكثر	الحراريات البلاستيكية، وبعض المطاطيات	أسابيع إلى أشهر (أدوات)	منخفض جدًا عند الإنتاج الكمي
الصب بالضغط	من ١٬٠٠٠ إلى ١٠٠٬٠٠٠ جزء فأكثر	سبيكة الألومنيوم، الزنك، المغنيسيوم	أسابيع إلى أشهر (أدوات)	منخفضة عند الإنتاج الكمي
الصب الاستثماري	١٠٠–١٠٠٠٠ قطعة	معظم المعادن بما في ذلك التيتانيوم	أسابيع	معتدلة

المناهج الهجينة للتصنيع

ماذا لو لم يندرج مشروعك بدقة ضمن فئة تصنيع واحدة؟ في الواقع، فإن النهج الأذكى تزداد شيوعًا بدمج طرق متعددة — مستفيدًا من نقاط القوة في كل تقنية مع التخفيف من سلبياتها.

استراتيجيات هجينة شائعة

• الطباعة ثلاثية الأبعاد + التشطيب باستخدام ماكينات التحكم العددي بالحاسوب (CNC): طباعة الهندسة الأساسية المعقدة، ثم تشغيل الأسطح الحرجة لتحقيق تحملات دقيقة جدًّا. ويعمل هذا النهج بشكل خاص بكفاءة عالية في تركيبات التيتانيوم المُنتَجة بتقنية DMLS مع التشغيل الآلي CNC، حيث تقلل التصنيع الإضافي من هدر المواد في السبائك باهظة الثمن، بينما يحقِّق التشغيل الآلي الدقة المطلوبة للأسطح الملتحمة.
• الصب + عمليات تشغيل ثانوية باستخدام CNC: صبّ قوالب شبه نهائية الشكل، ثم تشغيلها آليًّا فقط في المواصفات التي تتطلب تحملات دقيقة جدًّا. وهذا يقلل من وقت التشغيل الآلي بشكل كبير مقارنةً بالتشغيل الآلي من سبيكة صلبة.
• نماذج أولية باستخدام التحكم العددي الحاسوبي (CNC) + إنتاج بالحقن: تحقق من تصاميمك باستخدام نماذج أولية مشغَّلة آليًّا، ثم انتقل إلى عملية الحقن للإنتاج الضخم. وتُستخدم الأجزاء المشغَّلة آليًّا كعينات تمثِّل الإنتاج الفعلي للاختبار.
• التجهيزات والأدوات المطبوعة: استخدم أداة التثبيت والتجهيزات المصنوعة بتقنية الطباعة ثلاثية الأبعاد لتقليل تكاليف إعداد ماكينات التحكم العددي الحاسوبي (CNC) وتحسين القدرة على التكرار أثناء عمليات التشغيل الآلي.

إطار اتخاذ القرار

عند اختيار منهجيتك التصنيعية، قيِّم هذه المعايير بطريقة منهجية:

• حجم الإنتاج: كم عدد القطع التي تحتاجها الآن؟ وكم عددها خلال دورة حياة المنتج؟
• متطلبات التحمل: أي المواصفات تتطلب الدقة؟ وهل يمكن للمناطق الأقل أهمية أن تقبل تحملات أقل دقة، والتي يمكن تحقيقها بطرق تصنيع بديلة؟
• متطلبات المواد: هل يتطلّب تطبيقك خصائص مادية محددة تقيد خيارات التصنيع المتاحة؟
• قيود زمن التسليم: ما مدى السرعة المطلوبة في توريد القطع؟ فالعمليات التي تعتمد على القوالب تضيف أسابيع إلى وقت التسليم الأولي.
• استقرار التصميم: هل من المرجح أن تطرأ تغييرات؟ إن عمليتي التصنيع باستخدام الحاسب الآلي (CNC) والطباعة ثلاثية الأبعاد تسمحان بإجراء التعديلات بسهولة؛ أما العمليات القائمة على القوالب فتتطلب تعديلات مكلفة.
• الحساسية تجاه التكلفة: ما الميزانية المخصصة لك لتصنيع القوالب مقارنةً بتكلفة كل قطعة على حدة؟

لا توجد طريقة تصنيع واحدة تُعد «الأفضل» بشكل عام. فالاختيار الأمثل يعتمد على متطلباتك المحددة — وأحيانًا يكون الحل هو دمج مدروس بين عدة أساليب.

وبمجرد أن تقرّر أن التصنيع باستخدام الحاسب الآلي (CNC) هو الأنسب لمشروعك — أو لأجزاء حرجة منه — كيف يمكنك ضمان أن القطع التي تتلقاها تفي بالمواصفات الفنية المطلوبة فعلاً؟ هنا تصبح مراقبة الجودة ومنع العيوب أمرين جوهريين، وسنتناولهما في الخطوة التالية.

مراقبة الجودة ومنع العيوب

لقد اخترتَ أسلوب التصنيع المناسب وتعاونتَ مع موردٍ كفؤٍ — لكن كيف تضمن أن القطع المصنّعة حسب الطلب والتي تتلقاها تفي فعلاً بالمواصفات المطلوبة؟ إن مراقبة الجودة ليست مجرد اكتشاف المشكلات بعد حدوثها، بل هي منع العيوب قبل وقوعها، والتحقق من النتائج بدقةٍ لا تترك أي مجالٍ للصدفة.

إن فهم أساليب الفحص، والعُيوب الشائعة، ومتطلبات التوثيق يمكّنك من تحديد توقعات الجودة المناسبة وتقييم ما إذا كانت شركات تصنيع الأجزاء الميكانيكية تفي فعلاً بالتزاماتها.

أساليب الفحص ومعدات القياس

عندما تُقاس التحملات بوحدة جزء من مئة ملليمتر، فإنك تحتاج إلى أدوات قياس تتطابق مع هذه الدقة. والمعيار الذهبي للتحقق من أجزاء الآلات الرقمية (CNC) هو آلات القياس الإحداثي—والتي تُعرف عادةً باسم CMMs.

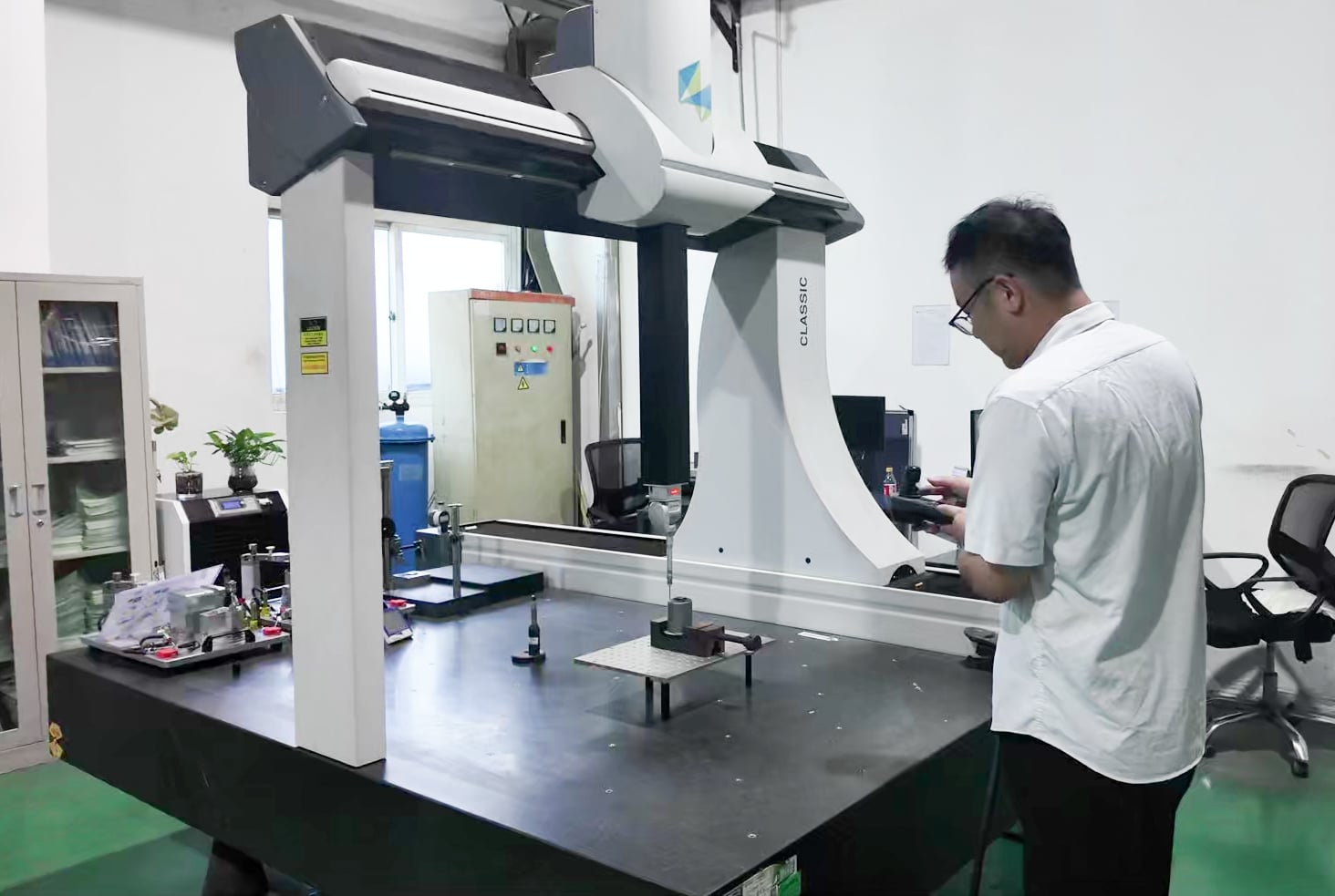

توفر آلة القياس الإحداثي (CMM) قياسات دقيقة وقابلة للتكرار لأبعاد المكوّن وأسطحه وخصائصه الهندسية. ووفقاً لـ Metaltech Precision ، تعتمد الشركات على آلات القياس الإحداثي (CMMs) للتحقق من التحملات الضيقة، والتأكد من التعقيد الهندسي، والتحقق من الخصائص المصنّعة التي لا يمكن فحصها بشكلٍ موثوقٍ باستخدام الأدوات اليدوية.

كيف تعمل آلة قياس الإحداثيات (CMM)؟ تستخدم الآلة نظام استشعار يتحرك عبر ثلاث محاور، وتلتقط نقاط بيانات على سطح القطعة. وتُقارن هذه النقاط مع النموذج الرقمي (CAD) لتحديد أي انحرافات عن الأبعاد الاسمية.

أنواع استشعار آلات قياس الإحداثيات (CMM)

• الاستشعار باللمس المُفعَّل عند التلامس: يلتقط نقاطًا فردية عند اتصال المجس بالسطح — وهو سريع للقياسات المنفصلة
• المشابس المسحية: يحافظ على التماس المستمر مع السطح، ويجمع آلاف نقاط البيانات على طول الميزة. وهذا يوفّر رؤية أفضل للشكل والدوائرية وحالة السطح
• القياس البصري: أنظمة غير تلامسية تستخدم الليزر أو الضوء المُنظَّم للأجزاء الحساسة أو المواد اللينة

والفرق في ذلك مهم. وكما تشير شركة Metaltech، فإن المسح يجمع بيانات مستمرة بينما يتتبع المجس الميزة، مما يوفّر رؤية أفضل للشكل والدوائرية وحالة السطح — وهي مفيدة في كشف المشكلات مثل البيضاوية التي قد تفوتها القياسات ذات النقطة الواحدة.

وبالإضافة إلى آلات قياس الإحداثيات (CMM)، تستخدم مرافق الجودة أدوات قياس إضافية:

• أجهزة قياس خشونة السطح: قياس قيم Ra للتحقق من مواصفات خشونة السطح
• أجهزة المقارنة البصرية: ملفات تعريف الأجزاء المُكبَّرة للمشروع للمقارنة البصرية مع الرسومات
• أجهزة قياس الصلادة: التحقق من خصائص المادة باستخدام طرق روكويل أو برينل أو فيكرز
• أداة قياس الارتفاع (Height gauges) والميكرومترات (micrometers): فحوصات سريعة للأبعاد الحرجة أثناء عمليات التشغيل الآلي الأولية

العيوب الشائعة في عمليات التشغيل الآلي واستراتيجيات الوقاية منها

حتى أفضل آلات التحكم العددي الحاسوبي (CNC) يمكن أن تُنتج أجزاء معيبة عندما لا تكون المعايير مُحسَّنة أو عندما تتجاوز التصاميم حدود التصنيع. ويساعد فهم ما قد يذهب خطأً — ولماذا — في منع المشكلات من خلال اتخاذ قرارات تصميم أكثر ذكاءً وتحسين التواصل مع المورِّدين.

وفقًا لشركة 3ERP، تتراوح عيوب التشغيل الآلي بالتحكم العددي الحاسوبي (CNC) بين عدم انتظام السطح وانكسار الأدوات، وكلٌّ منها يؤثر على الجودة النهائية للجزء المشغَّل.

• تكوّن الحواف الخشنة: حواف مرتفعة صغيرة عند حدود الجزء ناتجة عن تشوه المادة أثناء عملية القطع. وتتضمن طرق الوقاية تحسين معايير القطع، واستخدام أدوات حادة، وتصميم الأجزاء بحيث تحتوي على حواف مائلة (تشامفر) كلما أمكن ذلك.
• علامات الأدوات: الخطوط أو الحواف المرئية على الأسطح المصنعة الناتجة عن تفاعل الأداة مع قطعة العمل. ويتمثل الوقاية منها في اختيار معدل التغذية المناسب، وإجراء عمليات التشطيب النهائية، والحفاظ على حدة الأداة.
• الانجراف البُعدي: انحراف الأجزاء تدريجيًّا عن الحدود المسموح بها أثناء دورات الإنتاج. وتشمل الأسباب التمدد الحراري، وبلى الأداة، والاهتزازات الآلية. وتتطلب الوقاية بيئات خاضعة للتحكم في درجة الحرارة، والمراقبة الدورية للأدوات، والتفتيش أثناء العملية.
• عدم انتظام تشطيب السطح: قوام خشن أو أسطح غير متجانسة تنحرف عن المواصفات المحددة. وتشمل الأسباب معدلات التغذية غير الصحيحة، وبلى الأداة، أو نقص التبريد الكافي. وتتضمن الوقاية تحسين المعايير التشغيلية وتطبيق التبريد بشكلٍ مناسب.
• علامات الاهتزاز: أنماط موجية منتظمة تشير إلى حدوث اهتزاز أثناء عملية القطع. وتتضمن إجراءات الوقاية تثبيت قطعة العمل بتثبيت صلب، وتحسين سرعات المغزل، وتحديد عمق القطع بشكل مناسب.
• التلف الحراري: التغير في اللون أو خصائص المادة الناتج عن ارتفاع درجة الحرارة بشكل مفرط. ويقتضي الوقاية من ذلك توفير تبريد كافٍ، وسرعات قص مناسبة، وأدوات حادة — وهي أمور بالغة الأهمية عند التعامل مع مواد مثل النايلون القابل للتشكيـل آليًّا، الذي يلين عند درجات حرارة مرتفعة.

الفكرة الأساسية؟ إن معظم العيوب تعود إما إلى اختيار المعايير، أو حالة الأداة، أو القرارات التصميمية. ويقلِّل التصميم الملائم للتصنيع (DFM) من خطر حدوث العيوب بشكل كبير حتى قبل بدء عملية التشغيل الآلي.

متطلبات وثائق الجودة والتتبع

وفي القطاعات الخاضعة للتنظيم، لا تعني نتائج الفحص شيئًا دون توفر الوثائق المناسبة. فسجلات الجودة تُقدِّم الأدلة التي تثبت أن القطع تتوافق مع المواصفات المحددة — كما تتيح إمكانية تتبعها إذا ظهرت مشكلات لاحقًا.

فحص القطعة الأولى (FAI)

يُعَدُّ فحص القطعة الأولى (FAI) فحصًا أوليًّا يضمن توافق أول قطعة يتم إنتاجها مع متطلبات التصميم والجودة. ووفقًا لشركة 3ERP، يقوم المصنعون بفحص أول قطعة تُنتج في دفعة إنتاجية للتأكد من مطابقتها للمعايير البُعدية والوظيفية المحددة.

وتتضمن تقارير فحص القطعة الأولى (FAI) عادةً:

• التحقق الكامل من الأبعاد لجميع المراجع المذكورة في الرسومات
• شهادات المواد التي تؤكد تركيبها
• قياسات حالة السطح
• نتائج الفحص البصري
• أي شهادات لعمليات خاصة (مثل المعالجة الحرارية أو الطلاء)

رقابة العملية الإحصائية (SPC)

بالنسبة لكميات الإنتاج، توفر طريقة التحكم الإحصائي في العمليات (SPC) رقابةً مستمرةً على العملية بدلًا من الفحص الشامل بنسبة ١٠٠٪. وتُظهر مخططات التحكم الأبعاد الحرجة عبر الزمن، مما يمكّن من تحديد الاتجاهات قبل أن تؤدي إلى أجزاء معيبة. وتمكّن هذه المنهجية العمالَ من اكتشاف التغيرات في عملية التصنيع قبل أن تؤدي إلى هدر المواد— وبالتالي تقليل الهدر والحفاظ على الاتساق.

متطلبات القابلية للتتبع

توفر إمكانية التتبع الكامل ربط كل جزء مُنتَج بمصدر المادة الخام المستخدمة فيه، ومعايير التشغيل الآلي، والعامل المسؤول عن التصنيع، ونتائج الفحص. ويتيح هذا التوثيق ما يلي:

• تحليل الجذر السببي عند حدوث المشكلات
• إجراء عمليات استرجاع مستهدفة تشمل فقط دفعات الإنتاج المحددة المتأثرة
• الامتثال لمعايير قطاعات الطيران والفضاء، والمنتجات الطبية، والسيارات
• التحسين المستمر من خلال تحليل البيانات

عند تقييم مصنّعي أجزاء التشغيل الآلي، اسأل عن قدراتهم في إعداد الوثائق. هل يمكنهم تقديم تقارير أبعاد تفصيلية؟ وهل يحتفظون بسجلات المعايرة لأجهزة الفحص؟ وكيف يتعاملون مع المواد غير المطابقة؟ إن هذه الأسئلة تكشف ما إذا كان المورِّد قادرًا على تلبية متطلباتك المتعلقة بالجودة — ليس فقط من حيث القدرة على التشغيل الآلي، بل أيضًا من حيث الوثائق التي تُثبت ذلك.

يمثّل ضبط الجودة الخطوة التحقُّقية — لكن اختيار الشريك التصنيعي المناسب منذ البداية هو ما يحدّد ما إذا كنت ستواجه تحديات تتعلق بالجودة أم لا. دعونا نستعرض كيفية تقييم واختيار شريك التشغيل الآلي باستخدام الحاسب (CNC) الأنسب لاحتياجاتك.

اختيار شريك التصنيع باستخدام الحاسب الآلي (CNC) المناسب

لقد أتقنتَ الأساسيات المتعلقة بتشغيل الأجزاء باستخدام آلات التحكم العددي بالحاسوب (CNC)—من العمليات والمواد إلى التحملات ومراقبة الجودة. والآن تأتي اللحظة الحاسمة التي تربط كل هذه العناصر معًا: وهي اختيار شريك التصنيع الذي سيحوّل تصاميمك إلى واقع ملموس. ويؤثر هذا الاختيار بشكل مباشر على الجودة والتكلفة ومدة التسليم، بل وعلى نجاح مشروعك في النهاية.

سواء كنت تبحث عن ورش تشغيل بالتحكم العددي بالحاسوب (CNC) قريبة من موقعك أو تقوم بتقييم مورِّدين عالميين، فإن معايير التقييم تبقى ثابتةً ومتسقة. فلنستعرض معًا العوامل التي تميّز الشركاء الاستثنائيين عن الشركاء الكافيين—وكيفية بناء علاقات تُحقّق نتائج ممتازة على مدى سنوات قادمة.

تقييم مقدِّمي خدمات التشكيل باستخدام الحاسب الآلي (CNC)

ليست جميع ورش التشغيل الميكانيكي متكافئة. ووفقًا لشركة 3ERP، فإن اختيار خدمة تشغيل بالتحكم العددي بالحاسوب (CNC) يتعدى مجرد مقارنة الأسعار؛ بل يتطلب تقييمًا دقيقًا للخبرة والمعدات والشهادات المعتمدة ومدة التسليم وكفاءة التواصل.

عند البحث عن مشغّل آلات (Machinist) قريب من موقعك أو عن مورِّدين بعيدًا جغرافيًّا، قم بتقييم هذه العوامل الحرجة بطريقة منهجية:

المعدات والقدرات التقنية

خدمة التصنيع باستخدام الحاسب الآلي (CNC) تكون فعّالة فقط بقدر الأدوات المتاحة لها. وتختلف أنواع آلات التصنيع باستخدام الحاسب الآلي حسب المهام التي تؤديها: فمثلاً، تُستخدم ماكينات الطحن ثلاثية المحاور (3-axis) للهندسات البسيطة، بينما تُستخدم التكوينات خماسية المحاور (5-axis) للأسطح المعقدة، وماكينات الحفر السويسرية (Swiss lathes) للأجزاء الصغيرة الدقيقة. اسأل الشركاء المحتملين عن:

• نطاق الماكينات المستخدمة (ماكينات طحن ثلاثية المحاور، وأربعة المحاور، وخمسة المحاور؛ ومراكز التشغيل بالدوران؛ والماكينات الكهروإذابية EDM)
• أقصى أبعاد للقطعة المراد تشغيلها التي يمكنهم استيعابها
• التسامحات الدقيقة التي يمكن تحقيقها باستخدام معداتهم
• القدرات الثانوية مثل الطحن السطحي، أو المعالجة الحرارية، أو التشطيب النهائي

الشهادات وأنظمة الجودة

تُعتبر الشهادات توثيقاً مستقلاً لقدرات إدارة الجودة. وابحث عن شهادة ISO 9001 كحدٍ أدنى؛ فهي تدل على الالتزام بالجودة المتسقة. أما الشهادات الخاصة بالصناعات مثل IATF 16949 للقطاع automotive، أو AS9100 للقطاع الفضائي والطيران، أو ISO 13485 للأجهزة الطبية، فهي تشير إلى خبرة متخصصة وضوابط عملية موثَّقة.

الخبرة والسجل المهني

الخبرة تساوي التخصص. فمزود الخدمة ذي الخبرة يكون على درايةٍ بكيفية التعامل مع احتياجات التشغيل الآلي المتنوعة، مما يقلل من احتمالات وقوع الأخطاء. ولا تكتفِ فقط بالنظر إلى عدد سنوات التشغيل— بل راجع أنواع المشاريع التي أنجزوها والصناعات التي قدّموا لها الخدمات. واطلب دراسات حالة أو مراجع من تطبيقات مشابهة.

مدة التسليم والمرونة

الوقت هو المال في مجال التصنيع. ومن الضروري فهم مدد التسليم النموذجية— إذ يقدّم بعض المورِّدين التسليم خلال بضعة أيام عمل فقط، بينما قد يستغرق آخرون أسابيع. واستفسر عن سياساتهم المتعلقة بالطلبات العاجلة إذا احتجتَ تسليمًا أسرع، وتحقّق من سجلّهم في التسليم في الوقت المحدّد.

الاتصال والاستجابة

التواصل هو العمود الفقري لأي شراكة ناجحة. ويعني وجود عملية تواصل فعّالة أن مقدِّم الخدمة قادرٌ على معالجة استفساراتك فورًا، وإطلاعك على سير العمل، وتصحيح أي مشكلات قد تظهر بسرعة. ابحث عن قنوات تواصل شفافة ونقاط اتصال مُخصَّصة.

من النموذج الأولي إلى الإنتاج

الرحلة من الفكرة الأولية إلى التصنيع على نطاق واسع نادرًا ما تحدث في قفزة واحدة. ووفقًا لـ أبتيف المصنّع المتقدم ، يُعَدُّ إنشاء النماذج الأولية المرحلة الحرجة للاختبار التي تُشكَّل فيها الأفكار وتُصقل وتُحقَّق من صلاحيتها للتصنيع ولنجاحها في السوق.

لماذا يكتسب إنشاء النماذج الأولية أهمية بالغة؟

يمكن لقدرات إنشاء النماذج الأولية بسرعة أن تقلِّل بشكلٍ كبيرٍ من دورة تطوير منتجك. وبإنشاء نموذج أولي بسرعة، يمكنك تقييم التصميم والوظيفة والأداء لأجزاء منتجك قبل الالتزام بالإنتاج على نطاق واسع. وهذه الطريقة تتيح لك:

• اكتشاف المشكلات التصميمية مبكرًا — أي في الوقت الذي تكون فيه التغييرات أقل تكلفةً
• التحقق من صحة خيارات المواد في ظل الظروف الواقعية
• التأكد من أن التحملات (التوليرانسات) قابلة للتحقيق ومناسبة
• توفير عينات مادية لمراجعة أصحاب المصلحة واختبارها

جسر الإنتاج بكميات منخفضة

يُغلّف التصنيع بحجم منخفض الفجوة بين إعداد النماذج الأولية والإنتاج الكامل. ويساعد هذا النهج في اكتشاف المشكلات المتعلقة بالتصميم أو التصنيع أو الجودة، مع التحقق في الوقت نفسه من صحة العمليات وتقييم الموردين من حيث الجودة والاستجابة وأوقات التسليم. واستخدم هذه المرحلة لـ:

• إنهاء قائمة المواد (BOM)
• تحديد معايير الجودة وبروتوكولات الفحص
• توثيق أية تغييرات للرجوع إليها في المستقبل
• بناء الثقة قبل الالتزام بطلبيات أكبر

التوسع نحو الإنتاج

عند مقارنة الشركاء المحتملين، فكّر في نطاق خدماتهم، ومدى موثوقيتهم، وقدرتهم على التوسّع، وخبرتهم في التعامل مع نوع منتجك. ويمكن لشريكٍ يمتلك كلاً من القدرات على إعداد النماذج الأولية والقدرة على التوسّع في الإنتاج أن يسرّع سلسلة التوريد الخاصة بك من خلال إدارة العملية برمتها — مما يلغي الحاجة إلى نقل المهام بين مورّدين مختلفين.

يمكن للمصنّعين المعتمدين الذين يحافظون على شهادة IATF 16949 ويطبّقون التحكم الإحصائي في العمليات (SPC) تسليم مكونات ذات تحمل عالٍ باستمرار عبر أحجام الإنتاج المختلفة. ولتطبيقات السيارات والصناعية التي تتطلب وقت استجابة سريع — وأحيانًا بأوقات توريد قصيرة تصل إلى يوم عمل واحد فقط — فإن الشركاء مثل تكنولوجيا المعادن شاوي يي يقدّمون مزيجًا من النماذج الأولية السريعة، والاعتماد على الجودة، وقابلية التوسّع في الإنتاج، ما يضمن استمرارية سلاسل التوريد.

بناء شراكات تصنيع فعّالة

إن أفضل علاقات المورِّدين تمتدُّ بما هو أبعد من الطلبات التجارية البحتة. ويستلزم بناء شراكة تصنيع فعّالة استثمارًا من كلا الطرفين — لكن العوائد تشمل جودةً أفضل، واستجابةً أسرع، ومعاملةً تفضيليةً عند ضيق السعة الإنتاجية.

طلب العروض السعرية بشكل فعّال

عند طلب عرض أسعار لآلات التحكم العددي (CNC) عبر الإنترنت، فإن جودة المعلومات التي تقدّمها تؤثر مباشرةً في دقة عرض السعر ووقت إنجازه. وفقًا لـ Mectalent طلب الاقتباس المُعد بعناية يُسرّع من عملية الحصول على العرض — وكلما كان طلب الاقتباس مفصّلاً أكثر، زادت سرعة تلقّيكم عروض الأسعار الدقيقة.

اشمل العناصر التالية عند طلب اقتباسات التشغيل الآلي عبر الإنترنت:

• ملفات CAD ثلاثية الأبعاد: يُفضَّل تنسيق STEP، مع استخدام الرسومات بصيغة PDF كمرجع رئيسي
• مواصفات المواد: الدرجة والحالة، وما إذا كنتم ستوفرون المادة أم لا
• متطلبات الكمية: الكمية الحالية للطلب والكميات السنوية المتوقعة
• التسامحات المحددة: وخاصةً للأبعاد الحرجة التي تكون أضيق من المواصفات القياسية
• متطلبات تشطيب السطح: قيم الخشونة السطحية (Ra) وأي متطلبات خاصة للتشطيب
• المتطلبات الصناعية: أي شهادات أو وثائق أو متطلبات إمكانية التتبع
• جدول التسليم: التاريخ المطلوب للتسليم وأي مرونة متوفرة في هذا الموعد

أسئلة يجب طرحها على الموردين المحتملين

قبل الالتزام بإبرام شراكة — سواء مع ورش تشغيل محلية أو موردين بعيدة المدى — احصلوا على إجابات واضحة لهذه الأسئلة الجوهرية:

• ما الشهادات التي تمتلكها، وما نطاق كل منها؟
• ما هي فترات التسليم القياسية لديك، وهل يمكنك تلبية الطلبات العاجلة؟
• كيف تتعامل مع ملاحظات التصميم أو توصيات تحسين قابلية التصنيع (DFM)؟
• ما أجهزة الفحص التي تستخدمها، وما الوثائق التي يمكن أن تزوّدنا بها؟
• كيف تُدار الجودة في عمليات الإنتاج مقارنةً بالنماذج الأولية؟
• ما إجراءاتك في التعامل مع الأجزاء غير المطابقة للمواصفات؟
• هل يمكنك التوسّع من النموذج الأولي إلى الإنتاج الضخم دون تغيير المورِّدين؟
• من سيكون جهتي الرئيسية للاتصال لطرح الأسئلة الفنية؟

فوائد الشراكة طويلة المدى

يصبح المورِّدون الذين يفهمون منتجاتك ومتطلبات الجودة الخاصة بك وإيقاع عمل شركتك امتدادًا لفريق هندستك. ويمكنهم:

• تحديد تحسينات التصميم بشكل استباقي لتقليل التكلفة أو تحسين الجودة
• أعطِ أولوية لطلباتك عندما تكون السعة محدودة
• احتفظ بالأدوات والتجهيزات الخاصة بالطلبات المتكررة
• قدِّم عروض أسعار أسرع استنادًا إلى إلمامك بمتطلباتك
• استثمر في القدرات التي تدعم احتياجاتك المستقبلية

سواءً وجدتَ ورش تشغيل ميكانيكي قريبة منك أو شاركتَ مع مرافق متخصصة في جميع أنحاء العالم، فإن المبادئ تبقى نفسها: قيِّم القدرات بدقة، وابدأ بالتصاميم الأولية للتحقق من العلاقة، واتصل بوضوحٍ بشأن المتطلبات، واستثمر في الشراكات التي تزداد قوةً مع مرور الوقت.

شريك التشغيل الآلي باستخدام الحاسوب (CNC) المناسب لا يُنتج القطع فحسب، بل يساعدك أيضًا في تحويل تصاميمك إلى واقعٍ حيٍّ بدقةٍ وجودةٍ وموثوقيةٍ تلبي متطلبات تطبيقاتك.

الأسئلة الشائعة حول تشغيل القطع باستخدام الحاسوب (CNC)

١. كم تكلفة تشغيل جزء ما باستخدام آلات التحكم العددي بالحاسوب (CNC)؟

تتفاوت تكاليف التشغيل بالآلات الرقمية (CNC) وفقًا لدرجة التعقيد والمواد المُستخدمة والتسامحات المطلوبة. وتتراوح الأسعار بالساعة عادةً بين ٥٠ دولارًا أمريكيًّا و١٥٠ دولارًا أمريكيًّا، بينما تبدأ رسوم الإعداد من ٥٠ دولارًا أمريكيًّا وقد تتجاوز ١٠٠٠ دولار أمريكي للمسارات المعقدة. وبالمقابل، تبقى التكاليف لكل قطعة ثابتة نسبيًّا بغض النظر عن الكمية، ما يجعل التشغيل بالآلات الرقمية (CNC) مثاليًّا لتصنيع النماذج الأولية والإنتاج بكميات صغيرة تتراوح بين قطعة واحدة و٥٠٠ قطعة. أما بالنسبة لمكونات السيارات التي تتطلب تسامحات دقيقة وتسليمًا سريعًا، فإن الشركاء المعتمدين مثل شركة شاويي لتكنولوجيا المعادن (Shaoyi Metal Technology) يقدمون أسعارًا تنافسية مع فترات تسليم تصل إلى يوم عمل واحد فقط.

٢. ما المواد التي لا يمكن تشغيلها باستخدام الآلات الرقمية (CNC)؟

تواجه عمليات التشغيل الآلي بالحاسوب (CNC) صعوبات في معالجة المطاط والبوليمرات المرنة مثل السيليكون، والمكونات المركبة من ألياف الكربون التي تسبب اهتراءً سريعًا للأدوات، والخزف والزجاج اللذين يفتقران إلى المرونة الكافية، والمعادن الناعمة جدًّا التي تشوه أثناء القطع، ومواد الرغوة التي تفتقر إلى المتانة الإنشائية. ومع ذلك، فإن أنظمة التشغيل الآلي بالحاسوب (CNC) قادرة على معالجة جميع المعادن الهندسية تقريبًا، ومنها الألومنيوم والصلب والتيتانيوم والنحاس الأصفر والنحاس الأحمر، بالإضافة إلى البلاستيكات الصلبة مثل ديلرين والنايلون وبولي كربونات والأكريليك، وبنتائج ممتازة.

٣. ما الفرق بين الطحن باستخدام آلات التحكم العددي الحاسوبي (CNC Milling) والتفكيك الدوراني باستخدام آلات التحكم العددي الحاسوبي (CNC Turning)؟

تستخدم عملية الطحن باستخدام أنظمة التشغيل الآلي بالحاسوب (CNC) أدوات قطع دوارة مقابل قطع العمل الثابتة لإنشاء أسطح مستوية وجُيوب وشقوق وContours ثلاثية الأبعاد معقدة. أما عملية التدوير باستخدام أنظمة التشغيل الآلي بالحاسوب (CNC) فتقوم بتدوير قطعة العمل مقابل أدوات ثابتة، وهي مثالية للمكونات الأسطوانية مثل المحاور والدبابيس والبطانات. ويوفِّر الطحن مرونة هندسية أكبر عبر تكوينات تتراوح بين 3 محاور و5 محاور، بينما يوفِّر التدوير أوقات دورة أسرع وتشطيبات سطحية ممتازة للأجزاء الدائرية.

٤. ما مدى التحمل الذي يمكن أن تحققه عمليات التشغيل الآلي باستخدام الحاسوب (CNC)؟

يحقق التصنيع باستخدام الحاسب الآلي (CNC) القياسي تحملات تصل إلى ±0.1 إلى ±0.2 مم وفقًا لإرشادات ISO 2768-m. أما التطبيقات الدقيقة فتبلغ تحملاتها ±0.01 إلى ±0.05 مم، بينما تصل أعمال التصنيع عالي الدقة التي تُنفَّذ وفق درجات ISO 286 IT6–IT7 إلى تحملات تتراوح بين ±0.013 و±0.025 مم للميزات الحرجة. وتتطلب التحملات الأقل من ±0.025 مم استخدام آلات متقدمة، وبيئات خاضعة للتحكم المناخي، وضوابط جودة صارمة — وهي قدرات تمتلكها مرافق معتمدة وفق معيار IATF 16949 والمزودة بنظام التحكم الإحصائي في العمليات (SPC)، ويمكنها تقديمها باستمرار.

٥. متى يجب أن أختار التصنيع باستخدام الحاسب الآلي (CNC) بدلًا من الطباعة ثلاثية الأبعاد أو صب الحقن؟

اختر التصنيع باستخدام الحاسب الآلي (CNC) عندما تحتاج إلى تحملات ضيقة (±0.05 مم مقارنةً بـ ±0.2 مم في الطباعة ثلاثية الأبعاد)، أو خصائص مادية تمثِّل الإنتاج الفعلي بدقة، أو تشطيبات سطحية متفوِّقة، أو كميات تتراوح بين ١ و٥٠٠ قطعة. أما الصب بالحقن فيصبح اقتصاديًّا عند إنتاج ٥٠٠ إلى ٥٬٠٠٠ وحدة فأكثر بعد استثمار تكلفة القوالب. وتتفوق الطباعة ثلاثية الأبعاد في تصنيع هندسات داخلية معقدة وفي التكرار السريع لتصميمات النماذج الأولية. كما يستفيد العديد من المشاريع من الأساليب الهجينة — مثل استخدام نماذج أولية مصنوعة باستخدام CNC للتحقق من صحة التصاميم قبل الانتقال إلى الصب بالحقن لإنتاج الكميات الكبيرة.
