حساب طاقة الختم: الصيغة الأساسية

باختصار

يُعد حساب متطلبات طنية الختم أمرًا ضروريًا لاختيار المكبس الصحيح وضمان نجاح عملية التصنيع. والصيغة الأساسية هي: الطنية = محيط القطع (بوصة) × سماكة المادة (بوصة) × مقاومة قص المادة (أطنان/بوصة²) . تعتمد دقة هذا الحساب على استخدام قيمة مقاومة القص الدقيقة للمادة الخاصة بك، لأن هذه القيمة تختلف بشكل كبير بين المعادن مثل الفولاذ الطري، والألومنيوم، والفولاذ عالي القوة المتقدم.

الصيغة الأساسية لطنية الختم

في صميم أي عملية ختم توجد عملية حسابية حرجة لتحديد القوة المطلوبة لقطع أو تشكيل جزء. تقاس هذه القوة بالطن، وتحدد حجم وسعة المكبس المطلوب. يمكن أن يؤدي استخدام مكبس أصغر من اللازم إلى تلف المعدات وإخفاقات في الإنتاج، في حين أن المكبس الأكبر من اللازم يكون غير فعال ومكلفًا. إن الصيغة الأكثر قبولًا على نطاق واسع لحساب الطنية في عمليات القص والثقب بسيطة ولكنها قوية.

تُعبر الصيغة الأساسية على النحو التالي:

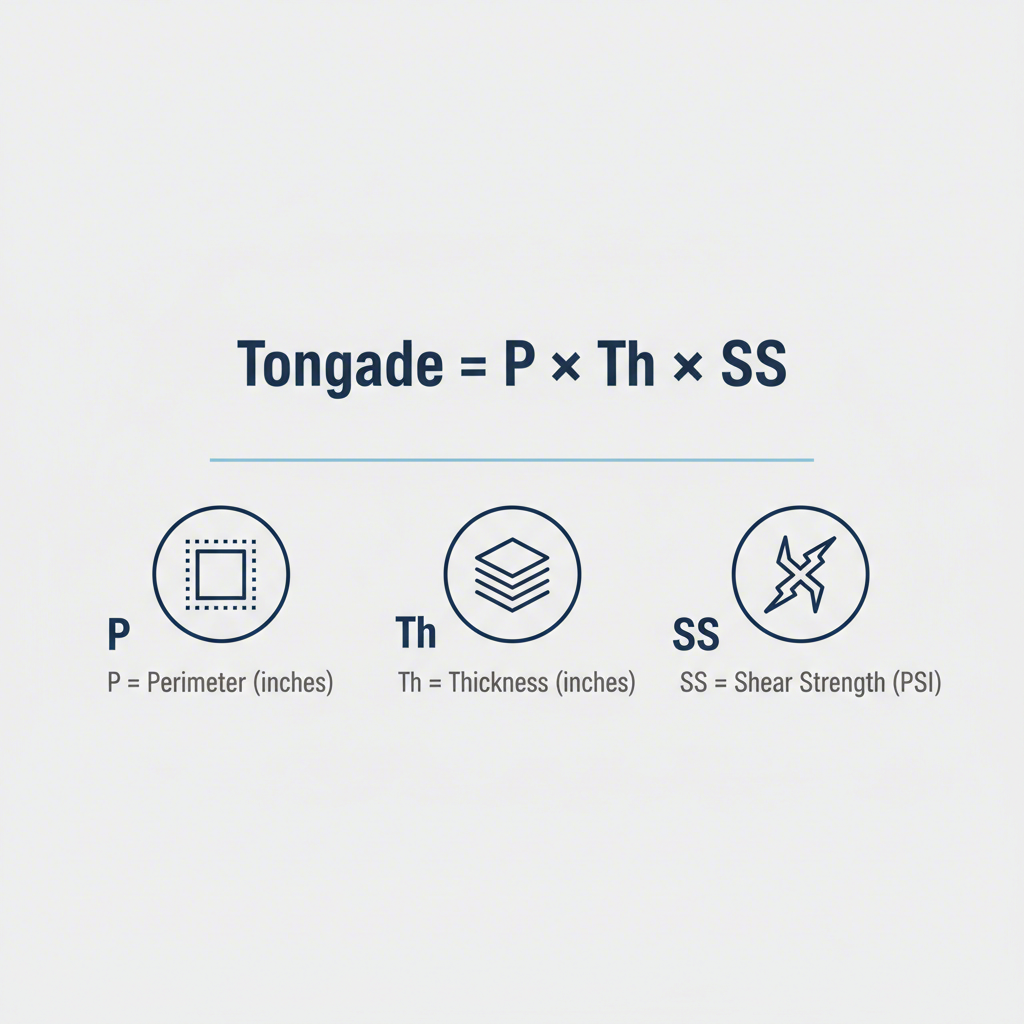

Force (Tons) = P × Th × SS

يمثل كل متغير في هذه المعادلة جانبًا حيويًا من عملية التشغيل:

• P (المحيط): هذا هو الطول الكلي للقطع الذي يتم إجراؤه، ويُقاس بالبوصة. بالنسبة لثقب دائري بسيط، يكون هذا المحيط (π × القطر). وبالنسبة لمربع أو مستطيل، فهو مجموع جميع الأضلاع.
• Th (السمك): هو عيار أو سمك الصفائح المعدنية التي يتم ختمها، ويُقاس بالبوصة.
• SS (مقاومة القص): هي خاصية داخلية للمادة تحدد مقاومتها للقص، وتعبر عنها بوحدة الأطنان لكل بوصة مربعة. ويعتبر هذا المتغير الأكثر أهمية بالنسبة للدقة.

على سبيل المثال، لحساب الطنينية المطلوبة لثقب فتحة قطرها 2 بوصة في صفيحة من الصلب الرقيق بسماكة 0.10 بوصة، والتي تمتلك مقاومة قص تبلغ حوالي 25 طن/بوصة²، تكون العملية الحسابية كالتالي: الطنينية = (2 بوصة × 3.1416) × 0.10 بوصة × 25 طن/بوصة² = 15.7 طن. ومن الشائع اتباع هامش أمان بنسبة 15-20% لمراعاة متغيرات مثل تآكل الأداة.

لتطبيق هذه الصيغة على مشروعك الخاص، اتبع الخطوات التالية:

1. حدد المحيط (P): احسب الطول الكلي لجميع الحواف التي يتم قصها في ضربة ضغط واحدة.
2. قيس سماكة المادة (Th): استخدم الفرجار للحصول على قياس دقيق لسماكة مادتك بالبوصة.
3. حدد مقاومة القص للمادة (SS): ابحث عن مقاومة القص للمادة الخاصة بك بوحدة الأطنان لكل بوصة مربعة. وغالبًا ما يمكن العثور على هذه القيمة في كراسات بيانات المواد أو الكتب المرجعية الهندسية.
4. احسب الطنين (Tonnage): اضرب القيم الثلاث معًا لإيجاد القوة المطلوبة بوحدة الأطنان.
5. أضف عامل أمان: قم بزيادة الطنية المحسوبة بنسبة 15-20٪ لضمان امتلاك مكبسك السعة الكافية.

الغوص في المتغيرات الرئيسية: خصائص المواد وهندسة القطعة

دقة حساب الطنية تعتمد على جودة البيانات التي تستخدمها. بينما تمثل المحيط والسماكة قياسات مباشرة، فإن مقاومة القص للمادة هي متغير دقيق له تأثير كبير على النتيجة. وسوء فهم هذه الخاصية مصدر شائع للأخطاء، خاصةً مع السبائك الحديثة.

مقاومة القص ليست ثابتة عالمية؛ بل تختلف بشكل كبير من مادة إلى أخرى. على سبيل المثال، تتطلب الألومنيوم اللين قوة أقل بكثير لقصها مقارنةً بالفولاذ المقاوم للصدأ المعالج. إن الفولاذ عالي المقاومة المتقدم (AHSS)، الذي يُستخدم بشكل متزايد في الصناعة automotive نظرًا لنسبة قوته إلى وزنه، تصل مقاومته للقص إلى عدة أضعاف مقاومة الفولاذ الطري التقليدي. كما هو مذكور في AHSS Guidelines إن الحسابات التقليدية التقريبية التي كانت تُستخدم مع الصلب الطري يمكن أن تقلل بشكل كبير من تقدير كمية الطن اللازمة لهذه المواد المتقدمة، مما يؤدي إلى مشكلات كبيرة.

إن هندسة القطعة مهمة بالمثل. يجب حساب المحيط بدقة بالنسبة للشكل المراد قصه. بالنسبة للأشكال البسيطة مثل الدوائر (المحيط = ط × القطر) أو المستطيلات (المحيط = 2 × الطول + 2 × العرض)، يكون ذلك بسيطًا. أما بالنسبة للأشكال المعقدة وغير المنتظمة، فإن المحيط هو مجموع جميع القطع المستقيمة والمنحنية الفردية التي تُقطع في آنٍ واحد.

لتوضيح الفروق في خصائص المواد، إليك جدولًا يحتوي على قيم تقريبية لمقاومة القص لمعادن شائعة:

ملاحظة: هذه قيم تقريبية. يجب دائمًا الرجوع إلى ورقة المواصفات الخاصة بمورد المادة للحصول على بيانات دقيقة.

لضمان الدقة في حساباتك:

• تحقق من مواصفات المادة: لا تفترض قوة القص أبدًا. احصل دائمًا على القيمة الصحيحة لنوع السبيكة ودرجة التصلب الخاصة بمادتك.
• قس السمك بدقة: يمكن أن يكون للتغيرات الصغيرة في سماكة المادة تأثير ملحوظ على الطن المتطلب، خاصةً مع المواد عالية المقاومة.
• احسب المحيط بعناية: بالنسبة للأجزاء المعقدة، قم بتقسيم الشكل الهندسي إلى مقاطع أصغر لضمان حساب الطول الكلي للقطع بشكل صحيح.

الحسابات لعمليات الختم المختلفة

بينما تبقى المبادئ الأساسية لحساب القوة نفسها، يجب تعديل الصيغة لتناسب أنواع عمليات الختم المختلفة. تكمن الفروق الرئيسية في الجزء الذي يستهلك الطاقة وكيفية إجهاد المادة. ويُعد الخلط بين متطلبات العمليات مثل القص، الثقب، والتشكيل سببًا شائعًا للأخطاء الحسابية.

الثقب والتقطيع: كلا العمليتين هما عمليتا قص. حيث تقوم العملية الأولى (الثقب) بإزالة مادة لتكوين فتحة، في حين تقوم الثانية (قطع الشكل) بقص محيط الجزء من صفيحة أكبر. وتنطبق الصيغة القياسية (الطنية = المحيط × السُمك × مقاومة القص) مباشرة على كلتيهما. والمفتاح هو استخدام محيط الميزة التي يتم قصها ومقاومة قص المادة. على سبيل المثال، في عملية الثقب، يكون 'P' هو محيط الأداة الثاقبة؛ أما في قطع الشكل، فإن 'P' هو محيط الجزء النهائي.

السحب: هذه عملية تشكيل، وليست عملية قص. حيث تقوم عملية السحب بتمديد الصفائح المعدنية إلى شكل ثلاثي الأبعاد، مثل كوب أو غلاف. وتُعرض المادة هنا للشد وليس للقص. وبالتالي، يجب تعديل الحساب. كما ورد عن المُصنِّع ، فإن صيغة السحب تستبدل مقاومة القص (SS) بـ الحد الأقصى لمقاومة الشد (UTS) . بالإضافة إلى ذلك، يجب حساب القوة المطلوبة من قبل داعم الشريحة أو اللوحة المضغوطة وإضافتها إلى المجموع الكلي.

ختم التقدم: في القالب التدريجي، تحدث عمليات متعددة (مثل الثقب، والثني، والتشكيل) في محطات مختلفة مع كل ضربة من المكبس. ولحساب السعة الإجمالية بالطن، يجب حساب القوة المطلوبة لكل عملية تتم بشكل متزامن ثم جمعها معًا. ويشمل ذلك الثقب، التشكيل، الثني، وكذلك القوة الناتجة عن ماسكات الشريط الظاهرة (strippers) وألواح الضغط النيتروجينية.

فيما يلي مقارنة للعناصر الرئيسية التي يجب مراعاتها في العمليات المختلفة:

لتحديد الحساب الصحيح، استخدم قائمة التحقق هذه:

• [ ] هل العملية تتمحور بشكل أساسي حول قطع المادة؟ إذا كانت الإجابة نعم، فاستخدم صيغة مقاومة القص.
• [ ] هل العملية تمتد أو تشكيل المادة إلى شكل ثلاثي الأبعاد؟ إذا كانت الإجابة نعم، فاستخدم صيغة مقاومة الشد وأضف ضغط الوسادة.
• [ ] هل تحدث عمليات متعددة في ضربة واحدة من المكبس؟ إذا كانت الإجابة نعم، احسب الطنين لكل عملية ثم اجمعها معًا.

اعتبارات متقدمة وعوامل تؤثر على السعة بالطن

الصيغة الأساسية توفر تقديرًا متينًا ، ولكن في بيئة الإنتاج الحقيقية ، يمكن أن تؤثر العديد من العوامل الأخرى على الحجم الفعلي المطلوب. يمكن أن يؤدي تجاهل هذه التفاصيل إلى توقعات غير دقيقة ومشاكل في المعالجة. المهندسون ذوو الخبرة يدرسون هذه الفروق الدقيقة لتحسين حساباتهم وضمان استقرار العملية.

أحد أهم العوامل هو حالة الأدوات. الصيغة القياسية غالبا ما تعوض عن الأدوات البائسة باستخدام سمك المادة الكامل. ومع ذلك، فإن الأدوات الحادة تسبب الكسر في المادة بعد اختراق جزء صغير فقط من سمكها (غالبا ما يكون 20-50٪) ، مما يقلل من القوة المطلوبة. وعلى العكس من ذلك، الأدوات المنهكة أو الطينية ستحتاج إلى طن أكبر بكثير. عوامل أخرى تشمل المسافة بين اللقطة والطابعة، وتناسق صلابة المادة، وسرعة الصحافة.

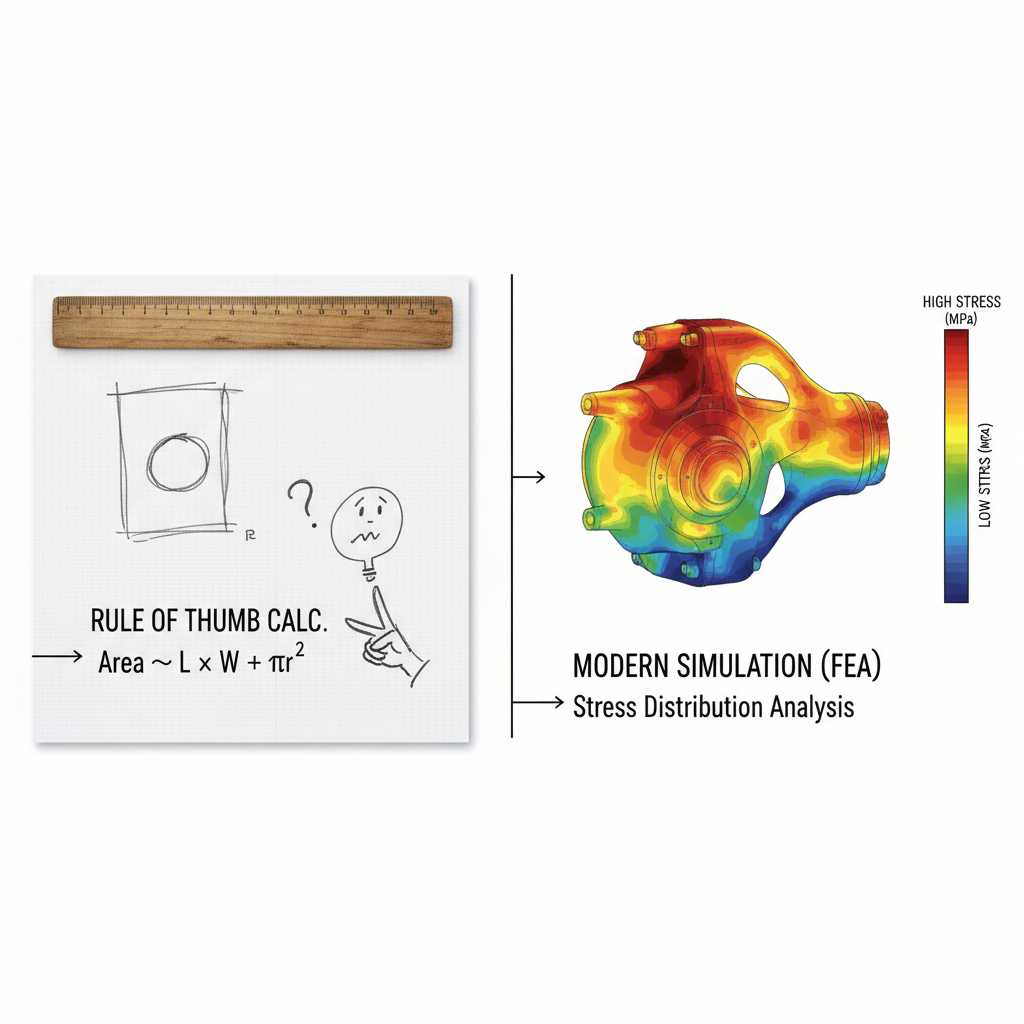

علاوة على ذلك، هناك تمييز حاسم بين الحجم (قوة الذروة) والطاقة. قد يكون للصحافة تصنيف حجم كاف، ولكن ليس لديها طاقة كافية لإكمال العمل، وخاصة لعمليات السحب العميق التي تنخرط في المادة عالية في ضربة الصحافة. هذا يمكن أن يسبب توقف الصحافة في الجزء السفلي من ضربتها. تعتمد النهج الحديثة بشكل متزايد على تحليل العناصر النهائية (FEA) وبرامج المحاكاة للتغلب على قيود الحسابات اليدوية. كما ذكر محاكاة الطابع ، هذه الأدوات يمكن أن نموذج بدقة عوامل معقدة مثل مادة العمل صلابة، والعودة العاتية، وضغط المربط طوال عملية التشكيل بأكملها. بالنسبة للمكونات المعقدة، وخاصة في قطاع السيارات، فإن الاستفادة من المحاكاة المتقدمة لـ CAE لم تعد ترفًا بل ضرورة. الموردين الرائدين مثل Shaoyi (Ningbo) Metal Technology Co., Ltd. تستخدم هذه التقنيات لضمان الدقة والكفاءة في تصنيع محطات طابع السيارات ومكوناتها.

من أجل عمليات أكثر موثوقية وأماناً، فكر في هذه النصائح المهنية:

• تطبيق عامل الأمان: أضف دائمًا ما لا يقل عن 15-20٪ إلى الطنية المحسوبة لإنشاء هامش احتياطي للتغيرات في المواد وارتداء الأدوات.
• مراعاة جميع القوى: في القوالب المعقدة، تذكّر بإضافة قوى النوابض النيتروجينية، والأقراص الضاغطة، والكامات المحركة إلى مجموع القوى.
• مراعاة حدّة الأداة: إذا حافظت على أدوات حادة جدًا، فقد تتمكن من استخدام قيمة طنّية أقل، ولكن الحساب بافتراض أدوات باهتة يُعدّ حدًا أعلى أكثر أمانًا.
• موازنة الحمل: في المكابس الكبيرة أو القوالب التقدمية، تأكد من توزيع الحمل بشكل متوازن على سرير المكبس لمنع الميلان والتآكل المبكر للمكبس والقالب معًا.

الأسئلة الشائعة

1. كيف تحسب الطنّية للختم؟

الطريقة الأكثر شيوعًا لحساب الطنين في عملية الختم (خاصةً للثقب والقطع) هي استخدام الصيغة التالية: الطنين = محيط القطع (بالبوصة) × سماكة المادة (بالبوصة) × مقاومة القص للمادة (بالتون لكل بوصة مربعة). إن قيمة مقاومة القص مهمة جدًا وتختلف بشكل كبير حسب نوع المعدن المستخدم.

2. كيف تحسب متطلبات الطنين؟

لحساب إجمالي متطلبات الطنين، يجب أولاً تحديد جميع العمليات التي تتم في ضربة المكبس الواحدة. بالنسبة لعملية قطع بسيطة، تُطبَّق الصيغة القياسية (المحيط × السماكة × مقاومة القص). أما في حالة القالب التدريجي الذي يحتوي على محطات متعددة، فيجب حساب الطنين لكل محطة تقوم بعمل في نفس الوقت (مثل الثقب، التشكيل، الثني)، ثم جمع هذه القيم معًا للحصول على إجمالي الطنين المطلوب.

3. كيف يتم حساب طنين مكبس التزوير؟

يختلف حساب الطنية لآلة التزريق عن ختم المعادن بشكل جوهري. بدلاً من قص يعتمد على المحيط، فإن عملية التزريق تتضمن ضغط كمية من المادة. إن الصيغة أكثر تعقيداً وغالباً ما ترتبط بالمساحة المنطبعة للقطعة المزروقة، وإجهاد انسياب المادة عند درجة حرارة التزريق، وعامل تعقيد الشكل. ولا يمكن استخدامها بالتبادل مع حسابات طنية الختم.
