Bakit Hindi Umaabot ang Iyong Calipers: Gabay sa Brake Clearance para sa Forged Wheel

Pag-unawa sa Brake Clearance para sa Forged Wheels

Nakahanap ka na ng perpektong set ng forged wheels. Nagniningning ang itsura, tama ang mga teknikal na detalye sa papel, at handa mo nang i-install. Biglang may problema: hindi umaabot ang iyong 17-inch rims sa brake calipers. Saan nagkamali? Ang sagot ay nasa pag-unawa sa brake clearance bago pa man i-click ang "bili."

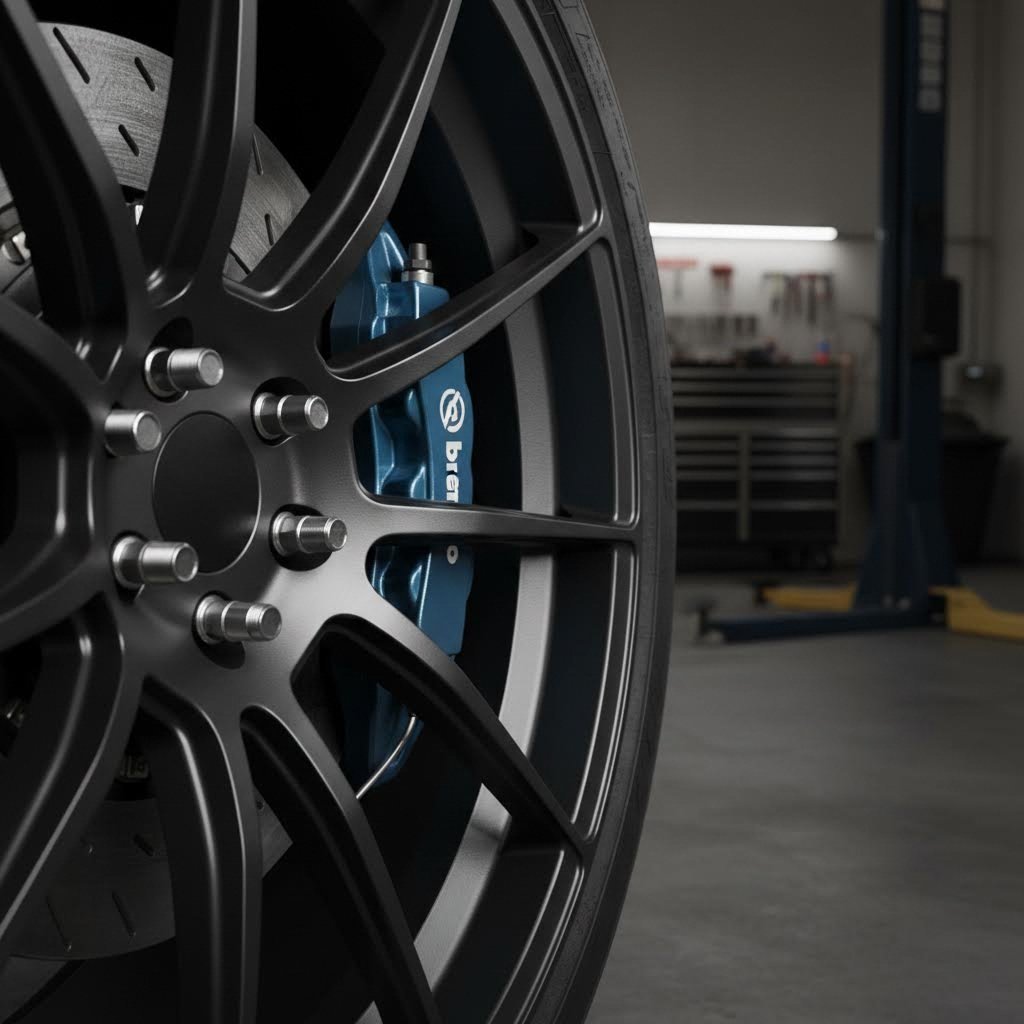

Ang Mahalagang Espasyo sa Pagitan ng Metal at Galaw

Tumutukoy ang brake clearance sa pisikal na espasyo sa pagitan ng panloob na bahagi ng gulong at ng mga bahagi ng preno ng sasakyan. Kasama rito ang agwat sa pagitan ng panloob na barrel ng gulong, mga spoke, at mahahalagang bahagi ng preno tulad ng katawan ng caliper, gilid ng rotor, at mga mounting bracket. Kung kulang ang clearance, hindi gagalaw nang maayos ang iyong bagong gulong o baka hindi ito maisabit ng buo.

Kapag isinusuri ang tamang fitment sa isang kotse, isipin ito bilang isang three-dimensional na palaisipan. Ang iyong gulong ay dapat akomodate ang mga komponente na umaabot sa espasyo nang sabayos sa maraming direksyon. Ang katawan ng caliper ay umaabot palabas mula sa hub. Ang rotor ay gumagalaw sa isang bilog na landas. Ang mounting hardware ay tumutusok sa ibaibang anggulo. Mahalaga ang bawat millimetro kapag nagtatambungan ang mga elementong ito sa loob ng envelope ng gulong.

Ang clearance ng preno ay hindi isang iislang sukat—ito ay isang three-dimensional na hamon na kasangkapan ang radial na distansya mula sa gitna, axial na lalim mula sa hub face, at rotational sweep habang gumalaw ang mga komponente sa espasyo.

Bakit Mahalaga ang Millimetro sa Pagpili ng Gulong

Ang forged wheels ay may natatanging mga asal na kadalasang nilagpasan ng mga gabay para sa cast wheels. Ang kanilang proseso ng paggawa ay nagbubukas ng mga posibilidad sa disenyo na direktang nakakaapego sa dami ng espasyo na available para sa iyong brake system. Mas manipis na spoke profile, na-optimize ang barrel geometries, at eksaktong kontrol sa sukat ay nagbibigay sa forged wheels ng kalamangan sa mahigpit na clearance na sitwasyon.

Ayon sa Velgen Wheels , ang clearance ng preno ay "isa sa mga pinaka-kritikal—ngunit madalas hindi napapansin—na salik sa pagtukoy ng tamang pagkakasya ng gulong." Lalo itong totoo para sa mga sasakyan na mayroong performance brake package o aftermarket big brake kit na may multi-piston calipers.

Ang gabay na ito ay maglalakbay sa iyo sa lahat ng kailangan mong malaman upang makamit ang tamang pagkakasya:

• Mga presisyong pamamaraan ng pagsukat para sa calipers, rotors, at mga sukat ng gulong
• Mga teknikal na detalye ng caliper mula sa mga pangunahing tagagawa
• Mga kalkulasyon ng offset at kung paano ito nakakaapekto sa clearance sa iba't ibang direksyon
• Mga pamamaraan ng static at dynamic verification upang ikumpirma ang tunay na kakayahang magkasama

Kahit pa-upgrade ka ng forged wheels sa isang stock brake system o nagpaplano ng kompletong brake at wheel package, ang pag-unawa sa mga pundamental na aspetong ito ay maiiwasan ang mga mahahalagang pagkakamali at tinitiyak na ang iyong sasakyan ay gumaganap nang maayos gaya ng itsura nito.

Paano Nakaaapekto ang Konstruksyon ng Forged Wheel sa Clearance

Nagtanong na kung bakit ang ilang mahilig ay nagpapatuloy sa mga forged wheel kapag nag-aayos ng malalaking brake kit? Ang sagot ay mas malalim kaysa sa estetika o prestihiyo ng tatak. Ang mismong proseso ng paggawa ay lumilikha ng mga istrukturang kalamangan na direktang isinasalin sa mga mahahalagang milimetro ng clearance para sa preno—mga milimetro na maaaring magdulot ng perpektong pagkakasya o mapipigilan ang frustradong pagbabalik.

Forged kumpara sa Cast na Konstruksyon at mga Kaugnay na Implikasyon sa Clearance

Ang mga cast wheel ay nagsisimula bilang tinunaw na aluminum na ibinuhos sa isang mold. Ayon sa Fitment Industries , pinapayagan ng gravity casting na dumaloy ang metal sa mga kuwarta at lumamig nang natural, habang inii-inject ang aluminum sa ilalim ng positibong presyon sa low-pressure casting para sa mas mabilis at mas kontroladong pagpuno. Parehong epektibo sa gastos ang dalawang pamamaraan, ngunit nagbubunga ito ng mas maluwag na istraktura ng grano na nangangailangan ng mas makapal na materyal upang makamit ang sapat na lakas.

Ang mga forged wheel ay gumagamit ng ganap na iba't ibang paraan. Ang mga tagagawa ay nagsisimula sa isang solidong billet—isang malaking bloke ng aluminum—at pinainit ito sa ilalim ng kontroladong mataas na temperatura. Ang pinainit na bloke ay pagkatapos ay pinipiga sa ilalim ng 8,000 hanggang 10,000 toneladang presyon, na nagpoproseso ng istraktura ng grano ng metal patungo sa isang sobrang masikip at pare-parehong pattern. Ang prosesong ito ng piga ay nag-aayos sa mga molecule ng aluminum sa paraan na nagpapataas nang malaki sa lakas kumpara sa timbang.

Ano ang ibig sabihin nito para sa iyong proyektong brake clearance? Ang mga forged wheel ay maaaring makamit ang mas manipis na spoke profile habang pinapanatili—o kahit lumalampas pa—sa structural integrity ng mas makapal na cast na alternatibo. Sa mga kritikal na bahagi malapit sa katawan ng iyong caliper, maaari itong magdulot ng karagdagang 3-5mm na clearance. Kapag sinusubukan mong ipasok ang isang 6-piston na Brembo setup sa likod ng 18-inch na mga gulong, napakahalaga ng mga milimetro na ito.

• Kerensidad ng istraktura ng grano: Ang forged aluminum ay mayroong masikip na compressed na grain patterns na nagbibigay-daan sa mas manipis na cross-section nang hindi sinasakripisyo ang lakas
• Kakayahang umangkop sa disenyo ng spoke: Ang mga inhinyero ay maaaring lumikha ng mas agresibong mga anggulo at hugis ng spoke na lumilipas palayo sa mga katawan ng caliper
• Mga opsyon sa pagpapasadya ng barrel: Ang panloob na heometriya ng barrel ay maaaring eksaktong ma-machined upang mapalawak ang lalim ng caliper pocket
• Mga modelo ng distribusyon ng timbang: Ang estratehikong paglalagay ng materyal ay naglalagay ng lakas kung saan ito kailangan habang inaalis ang masa mula sa mga lugar na kritikal para sa clearance

Paano Hinuhubog ng Paraan ng Pagmamanupaktura ang Iyong Mga Opsyon

Hindi lahat ng forged na gulong ay nag-aalok ng parehong mga bentaha sa clearance. Ang pag-unawa sa tatlong pangunahing uri ng konstruksyon ay nakatutulong upang matukoy kung aling disenyo ang pinakaaangkop para sa iyong setup ng preno.

Monoblock forged wheels ay na-machined mula sa isang pirasong aluminum gamit ang kagamitan sa CNC. Tulad Apex Wheels ipinaliliwanag, ang konstruksiyong ito ay nag-aalok ng "hindi malulupig na balanse sa pagitan ng lakas, katigasan, at pagtitipid sa timbang." Para sa layuning clearance ng preno, pinapayagan ng disenyo ng monoblock ang mga inhinyero na i-optimize ang heometriya ng panloob na baril nang walang pakikialam ng mga sumpian o hardware sa pag-assembly sa espasyo ng caliper. Dahil wala itong mga turnilyo o napalakas na flange para sa pag-assembly, mas maraming espasyo ang natitira para sa iyong mga preno.

Mga gulong na pinagsimpol na may dalawang piraso sumali sa isang pinagsama-samang seksyon sa gitna at isang hiwalay na baril, karaniwang sa pamamagitan ng pagwewelding. Pinapayagan ng modular na diskarteng ito ang ilang pagpapasadya ng offset at kombinasyon ng lapad. Gayunpaman, maaaring limitahan ng welded junction kung gaano agresibo ang paghuhubog sa loob ng baril sa ilang lugar.

Mga gulong na hinikayat na tatlong piraso hiwalayin ang barrel sa panloob at panlabas na bahagi, na pinagsama sa gitna gamit ang mga bolts o welds. Bagaman ang konstruksyon na ito ay nagbibigay ng pinakamataas na antas ng pagpapasadya para sa natatanging pangangailangan sa pagkakasya, ang mga hardware ng assembly—lalo na ang mga ulo ng bolt at palakihang flanges—ay maaaring bawasan ang magagamit na espasyo para sa clearance. Ang three-piece na disenyo ay lubos na angkop para sa mga aplikasyon sa motorsports kung saan mahalaga ang mga repair sa trackside, ngunit ang mga mahilig sa kalsada na naghahanap ng masikip na caliper clearance ay kadalasang mas nakikinabang sa monoblock na konstruksyon.

Ihambing ito sa isang 16-inch na bakal na gulong sa isang murang winter setup—ang mga stamped steel na disenyo ay may nakapirming geometry na walang kakayahang umangkop para sa caliper accommodation. Kahit ang mga Brembo wheel na idinisenyo bilang OEM upgrade ay gumagana lamang sa loob ng tiyak na clearance parameter na madalas mas lalo pang matataasan ng forged aftermarket na opsyon sa pamamagitan ng custom engineering.

Ang mahalaga? Kapag bumibili ng mga gulong upang mapaganda ang isang malaking brake kit, ang pagtatanong tungkol sa uri ng konstruksyon ay hindi lang tungkol sa kalidad o timbang—nakaapekto ito nang direkta sa espasyo na magiging available para sa mga multi-piston caliper. Ngayong alam mo na kung bakit mahalaga ang forged construction, tingnan natin kung paano eksaktong sukatin ang iyong brake system upang malaman ang clearance na kailangan mo.

Mahahalagang Sukat ng Brake System para sa Pagkakasya ng Gulong

Alam mo na kung bakit mahalaga ang forged construction para sa clearance. Pero paano mo maisasalin ang kaalaman na iyon sa tunay na mga numero? Ang pag-alam kung paano tumpak na sukatin ang brake shoes, calipers, at rotors ay siyang pundasyon ng bawat matagumpay na proyekto sa pagkakasya ng gulong. Hatiin natin ang buong proseso ng pagsusukat ng preno nang hakbang-hakbang.

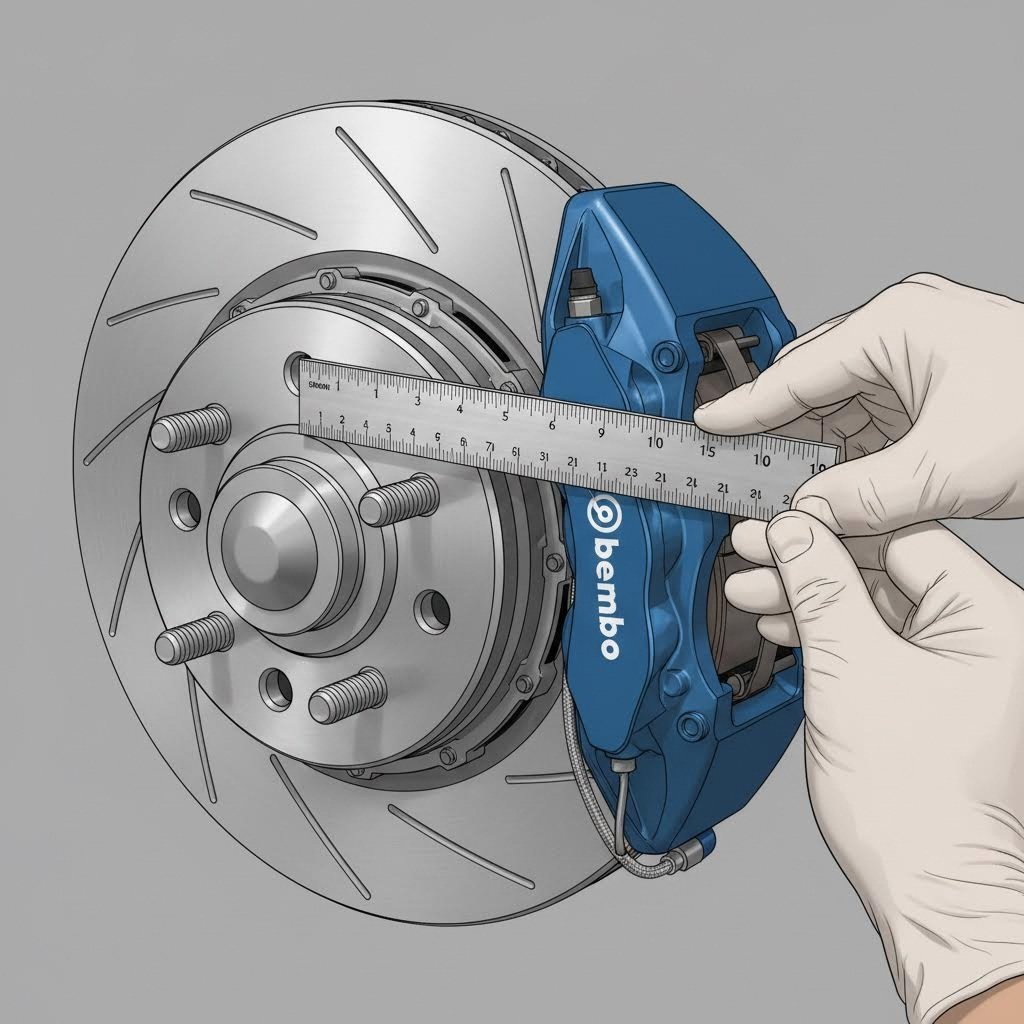

Pagsusukat sa Iyong Brake System nang Hakbang-Hakbang

Bago ka magsimulang mamili ng mga gulong, kailangan mo ng tumpak na sukat ng preno mula sa iyong sasakyan. Ayon sa isang komprehensibong gabay sa pagkakasya ng gulong mula sa The Wheel Smith , ang tamang pagsukat ay nagsisimula kapag ang sasakyan ay na-jacked up sa patag na lupa, na tanggal ang mga gulong, at napatunayang vertikal ang mounting surface ng hub. Ang isang matibay na tuwid na gulong na mga 30 pulgada ang haba ay nagbibigay ng pinakatumpak na resulta.

Isipin ang iyong brake system bilang isang three-dimensional envelope. Ang iyong mga sukat ay dapat magtala kung gaano kalayo ang mga bahagi ay umaabot mula sa hub, kung gaano mataas ang kanilang abot mula sa sentro, at kung gaano kalawak ang kanilang pagkalat sa ibabaw ng mounting surface. Ang pagkawalan ng anumang sukat ay maaaring magdulot ng interference na hindi inaasahan.

Narito ang sistematikong paraan upang makuha ang bawat mahalagang sukat:

1. Sukat ang diameter ng hub: Ito ay nagtatatag ng iyong kinakailangan sa center bore at nagbibigay ng isang panimbang para sa radial measurements
2. Sukat ang radius mula sa sentro ng hub hanggang sa tukod ng caliper: I-extend ang iyong tuwid na gulong mula sa sentro ng hub hanggang sa pinakamataas na punto ng katawan ng caliper—ito ay tumutukoy sa minimum wheel diameter
3. Sukat mula sa mounting surface hanggang sa panlabas na gilid ng caliper: Ilagay ang iyong tuwid na gilid laban sa mukha ng mounting hub at sukatin hanggang sa pinakalabas na punto ng katawan ng caliper—ito ang nagpapakita ng pangangailangan sa axial clearance
4. Sukatin ang haba ng hub mula sa ibabaw ng mounting: Lalo na para sa harapang gulong, sukatin kung gaano kalayo ang paglabas ng hub assembly sa labas ng mounting face
5. Sukatin mula sa ibabaw ng mounting hanggang sa gilid ng fender: Sa pinakamataas na bahagi ng butas ng gulong, sukatin ang distansya papunta sa frame obstructions at papalabas patungo sa gilid ng fender

Mahahalagang Sukat na Dapat Alam ng Bawat Mahilig

Ang pag-unawa kung paano sukatin ang isang brake disc at caliper ay nangangailangan ng pansin sa maraming puntos ng kontak. Ang panloob na barrel at mga spoke ng iyong gulong ay dapat lumampas sa bawat pagtaas—hindi lang sa malinaw na katawan ng caliper, kundi pati sa mga mounting ears, bracket hardware, at sa panlabas na gilid ng rotor.

Dapat bigyan ng espesyal na atensyon ang diameter ng rotor dahil ito ay nagtatakda ng matitigas na limitasyon sa laki ng gulong. Nagbibigay ang Alcon Brakes ng malinaw na gabay tungkol sa relasyong ito: kailangan ng rotor na 343mm ang pinakamaliit na 17-pulgadang gulong, ang 355mm naman ay nangangailangan ng hindi bababa sa 18-pulgadang gulong, at ang 380mm ay nangangailangan ng 19-pulgada o mas malaking gulong. Nais mong i-upgrade sa 400mm pataas na rotor? Kakailanganin mo ng hindi bababa sa 20-pulgadang gulong sa karamihan ng aplikasyon.

Bakit kaya gaanong mahalaga ang laki ng rotor? Ang mas malaking rotor ay nagbibigay ng dalawang pangunahing bentaha para sa pagmamaneho na may mataas na performance: higit na braking torque at mas malaking thermal mass. Ayon sa Alcon, "Mas magastos ang paghinto ng mas maliit na rotor nang ilang beses, pero dahil sa pagtaas ng temperatura sa paulit-ulit na matitinding pagharang, mas mabilis itong mawawalan ng performance kumpara sa mas malaking rotor." Ang kapalit nito ay ang paghihigpit sa mga opsyon mo sa laki ng gulong at dagdag na unsprung weight.

Paano Sukatin ang Backspace ng Isang Gulong

Ang pag-unawa sa backspace ay mahalaga dahil ito ay direktang nagtukoy kung gaano kalaki ang espasyo sa pagitan ng panloob na bahagi ng gulong at ng mga bahagi ng preno. Ang backspace ay sumukat sa distansya mula sa mounting surface ng gulong hanggang sa panloob na gilid ng wheel barrel.

Para sukatan ang backspace sa isang umiiral na gulong:

• Ilag ang gulong na nakaharap pababa sa isang patag na surface
• Ilag ang isang tuwid na bagay sa kabuuan ng likuran ng wheel barrel
• Sukat ang distansya mula sa tuwid na bagay pababa patungo sa hub mounting pad
• Ang distansyang ito sa pulgada ay ang iyong sukat ng backspace

Mas maraming backspace ay nangangahulugan na ang panloob na bahagi ng gulong ay mas malapit sa mga bahagi ng preno. Ang mas kaunting backspace ay nagtulak sa barrel palabas, lumikha ng higit na espasyo para sa caliper ngunit naglilipat din ng mukha ng gulong nang mas malayo mula sa fender. Ang paghahanap ng tamang punto ay nangangailangan ng pagbabalanse sa pagitan ng espasyo para sa preno, heometriya ng suspension, at pagkakasya sa fender.

Kapag nagtatampok ng mga posibleng pagbili ng gulong, i-convert ang backspace at offset gamit ang sumusunod na ugnayan: ang mga gulong na may mas mataas na positibong offset ay may mas maraming backspace, habang ang mas mababa o negatibong offset ay binabawasan ang backspace. Ang isang gulong na ET45 ay magkakaroon ng mas malaking pagsulpot sa loob patungo sa iyong caliper kaysa sa kaparehong lapad ng gulong na may ET35.

Gamit ang mga sukat ng preno, handa ka nang suriin kung ang partikular na kombinasyon ng caliper at gulong ay magtutugma. Susunod, tingnan natin ang mga teknikal na detalye ng mga sikat na pamilya ng brake caliper at ang kanilang pinakamababang kinakailangan sa gulong sa iba't ibang pangunahing tagagawa.

Mga Teknikal na Detalye ng Brake Caliper at Pinakamababang Kinakailangan sa Gulong

Sinukat mo na ang iyong sistema ng preno at nauunawaan ang mga kalkulasyon sa backspace. Ngayon ay dumating ang praktikal na tanong: aling caliper ang akma sa likod ng aling gulong? Kapag tiningnan mo ang isang diagram ng caliper brake, mapapansin mong ang iba't ibang tagagawa ay nagdidisenyo ng kanilang mga caliper na may magkakaibang sukat ng katawan, posisyon ng mounting, at pangkalahatang disenyo. Ang mga pagkakaiba-iba na ito ang direktang tumutukoy sa iyong pinakamababang kinakailangan sa gulong.

Mga Sukat ng Caliper Ayon sa Tagagawa

Ang industriya ng aftermarket brake ay nag-aalok ng maraming opsyon ng caliper, ngunit apat na tagagawa ang nangingibabaw sa mga aplikasyon para sa pagganap: Brembo, AP Racing, Wilwood, at StopTech. Bawat kumpanya ay nagdidisenyo ng mga caliper na may tiyak na katangian sa sukat na nakakaapekto sa kakayahang magkasabay ng gulong.

Isipin mo ang pagtingin sa isang diagram ng disk brake caliper mula sa itaas. Ang katawan ng caliper ay nakapaligid sa gilid ng rotor, kung saan ang mga piston ay nagtutulak sa mga brake pad patungo sa magkabilang panig ng disc. Ang radial height ng caliper—o kung gaano kalayo ito umaabot mula sa sentro ng hub—ang nagtatakda sa minimum diameter ng iyong gulong. Ang axial width nito—o kung gaano kalayo itong tumambad mula sa harap ng hub—ang nagdedetermina sa kinakailangan ng backspace.

Mahalagang Talastas: Ang mga numerong ito ay kumakatawan sa karaniwang kinakailangan at dapat i-verify batay sa mga espisipikasyon ng tagagawa para sa iyong tiyak na aplikasyon. Ang lapad ng rotor, plataporma ng sasakyan, at disenyo ng gulong ay nakakaapego sa aktwal na clearance. Ang isang kombinasyon ng caliper at gulong na gumana sa isang sasakyan ay maaaring hindi magkasya sa isa pang sasakyan, kahit na may magkatulad na modelo ng caliper.

Pagtugma ng Iyong Brake Kit sa Mga Espisipikasyon ng Gulong

Bakit maraming mahilig sa sasakyan ay natuklasan na ang kanilang 17-pulgong gulong ay hindi uma-clear sa brake caliper matapos ang pagbili? Ang sagot karaniwan ay ang pagkaleftas ng ugnayan sa pagitan ng bilang ng piston, laki ng rotor, at mga sukat ng katawan ng caliper.

Narito ang modelo: mas maraming piston ay karaniwang nangangahulugan ng mas malaking katawan ng caliper. Ang isang 4-piston caliper ay nagpapalawak ng clamping force sa isang katamtaman na pad area. Lumipat sa isang 6-piston disenyo, at lumalaki ang katawan ng caliper upang ma-accommodate ang karagdagang piston at mas malaking pad. Ang isang 8-piston na monster ay nangangailangan pa lalo ng espasyo, na itinulid pataas ang minimum na kinakailangan ng lapad ng gulong.

Ngunit ang bilang ng piston lamang ay hindi kumukuha ng buong kuwento. Ang lapad ng rotor ay may pantay na kritikal na papel. Ang isang 4-piston caliper na magkapares sa 355mm rotor ay nangangailangan ng 18-inch na gulong, kahit na ang parehong caliper sa 330mm rotor ay maaaring maka-clear ng 17-inch na gulong. Ang mas malaking sweep radius ng rotor ay nagtutulak sa caliper na i-mount nang mas mataas sa hub, kaya ito'y sumisira sa available clearance.

Upang maiwasan ang mga di inaasahang problema sa clearance, sundin ang plano sa pagpaplano na ito:

• Tukuyin ang iyong ninanais na modelo ng caliper at kombinasyon ng lapad ng rotor
• Kumuha ng minimum na specifikasyon ng lapad ng gulong mula sa tagagawa para sa eksaktong magkapares na ito
• Magdagdag ng 15-20mm na safety margin upang mapag-account ang mga pagkakaiba sa disenyo ng spoke
• I-verify na ang offset ng target na gulong mo ay nasa loob ng inirerekomendang saklaw
• Makipag-ugnayan sa iyong tagagawa ng gulong kasama ang mga specifikasyon ng caliper bago mag-order

Maraming mga tagahanga ang nahuhuli sa pagpapalagay na ang lahat ng 17-pulgadang gulong ay may magkatulad na loob na clearance. Sa katotohanan, ang disenyo ng spoke, lalim ng barrel, at mga pagkakaiba sa offset ay lumilikha ng lubhang iba't ibang caliper pockets. Ang isang 17-pulgadang gulong na deep-dish na may agresibong negatibong offset ay maaaring makapasa sa isang 6-piston caliper na hindi kayang takpan ng isang patag na 17-pulgadang gulong na may mataas na positibong offset.

Ang aral? Huwag kailanman ipagpalagay na ang lapad ng gulong lamang ang nagsisiguro ng caliper clearance. Mahalaga ang pag-unawa kung paano nakikipag-ugnayan ang mga halaga ng offset sa iyong partikular na brake setup—na siya mismong tatalakayin natin sa susunod na seksyon.

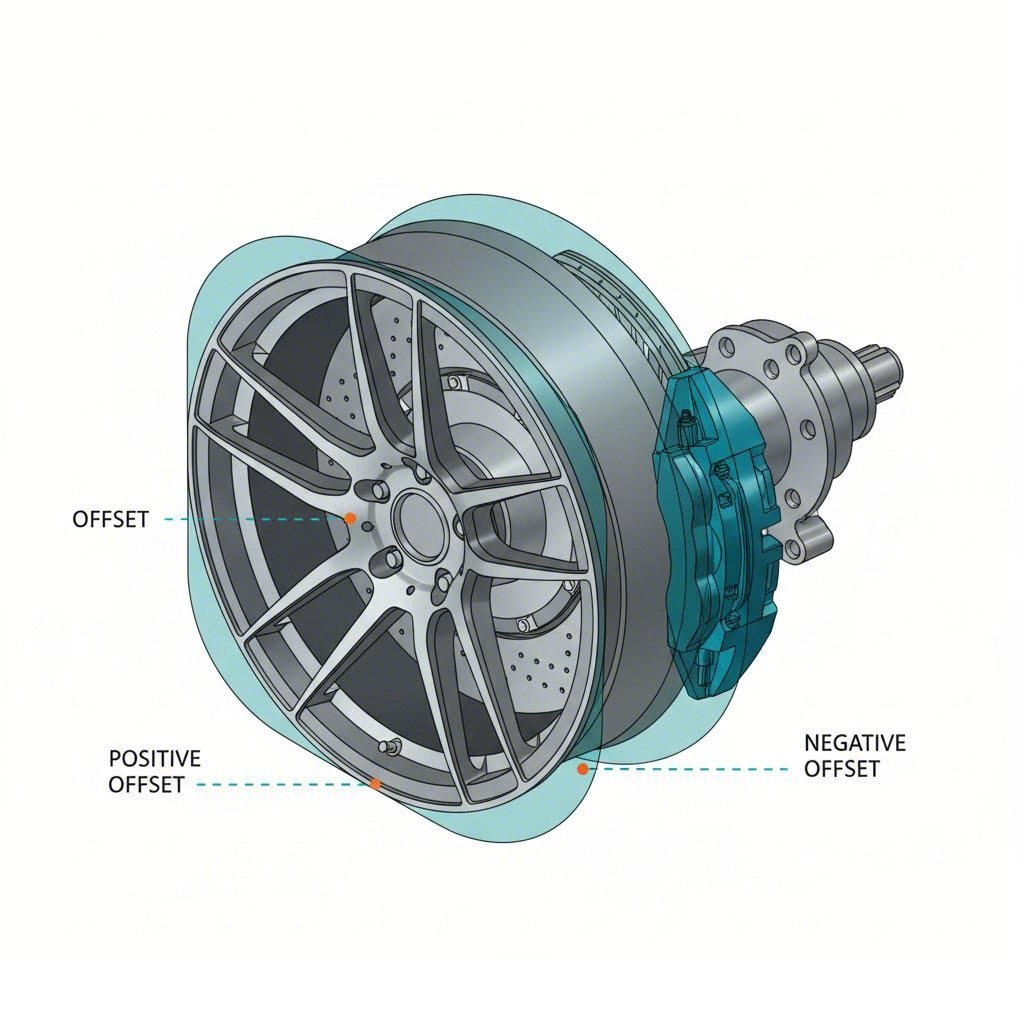

Epekto ng Wheel Offset at Bolt Pattern sa Clearance

Nakilala mo na ang mga sukat ng iyong caliper at ang pinakamababang kinakailangan para sa gulong. Ngunit narito kung saan madalas nagkakamali ang maraming mahilig: sa pagpapalagay na ang pagsunod lamang sa lapad ng gulong ang solusyon para sa clearance. Sa katotohanan, ang ET wheel offset ay may pantay na kritikal na papel sa pagtukoy kung magco-coordinate ba nang maayos ang iyong preno at gulong. Alamin natin kung paano isinasalin ng mga value ng offset ang aktwal na clearance—at bakit ang pagbabago sa numerong ito ay nakakaapekto sa tamang pagkakasya ng iyong gulong sa maraming paraan.

Pag-unawa sa mga Halaga ng ET para sa Clearance ng Preno

Ano ba talaga ang ET offset? Ang termino ay galing sa salitang Aleman na "Einpresstiefe," na nangangahulugang lalim ng pagkakaharang. Ito ay sumusukat sa distansya sa milimetro sa pagitan ng mounting surface ng gulong at ng tunay na centerline ng gulong. Ang tila simpleng numerong ito ang namamahala kung saan matatagpuan ang buong assembly ng iyong gulong kaugnay ng iyong suspension, preno, at katawan ng sasakyan.

Ito ang paraan kung paano gumagana ang mga halaga ng offset sa praktikal na sitwasyon:

• Positibong offset (ET35, ET45, at iba pa): Mas malapit ang mounting surface ng hub sa panlabas na bahagi ng gulong, itinutulak nito ang gulong paitaas patungo sa suspensyon. Lumilikha ito ng mas maraming espasyo sa pagitan ng panloob na barrel ng gulong at katawan ng caliper—nakakabuti ito para sa clearance ng malalaking preno
• Zero offset (ET0): Ang mounting surface ay nakahanay nang eksakto sa centerline ng gulong, lumilikha ng pantay na espasyo sa magkabilang panig
• Negatibong offset (ET-10, ET-20, at iba pa): Ang mounting surface ay gumagalaw patungo sa panloob na barrel, itinutulak ang gulong palabas mula sa hub. Binabawasan nito ang panloob na clearance habang nililikha ang agresibong "deep dish" na itsura

Direkta ang matematikal na ugnayan: ang bawat 1mm na pagbabago sa offset ay katumbas ng halos 1mm na pagbabago sa clearance. Ang paglipat mula sa ET45 papuntang mga gulong na ET35 ay naglilipat ng panloob na barrel ng 10mm nang mas malapit sa iyong caliper. Ang parehong pagbabago ay itinutulak din ang panlabas na bahagi ng gulong ng 10mm nang mas malayo mula sa fender.

Ang Offset Equation para sa Perpektong Pagkakasakop

Narito ang mga bagay na madalas hindi malinaw na ipinaliliwanag ng maraming tsart sa pagsukat ng preno: nakakaapekto ang offset nang magkaiba sa radial at axial clearance. Ang pag-unawa sa pagkakaiba-iba na ito ay maiiwasan ang nakakabagot na trial-and-error habang nagbabago ka.

Klaranseng axial tumutukoy sa espasyo na sinusukat na parallel sa gitna ng gulong—sa esensya, kung gaano kalayo ang barrel ng gulong mula sa katawan ng caliper. Ang pagbabago sa offset ay direktang nakakaapekto sa sukat na ito. Ang mas mababang positibong offset (o negatibong offset) ay nagdaragdag ng axial clearance sa pamamagitan ng paglipat ng panloob na barrel palayo sa panlabas na bahagi ng caliper.

Klaranseng radial tumutukoy sa distansya mula sa sentro ng hub hanggang sa pinakamalapit na punto ng anumang interference mula sa spoke o barrel. Ang dimensyong ito ay pangunahing kontrolado ng diameter ng gulong at disenyo ng spoke, hindi ng offset. Ang 17-pulgadang gulong na may ET35 ay nagbibigay ng parehong radial clearance tulad ng 17-pulgadang gulong na may ET45—pareho kailangang makalusot sa taas ng caliper mula sa sentro ng hub.

Bakit ito mahalaga? Kung ang problema sa clearance mo ay ang pagkakahawak ng katawan ng caliper sa panloob na bahagi ng gulong, maaaring masolusyunan ito sa pamamagitan ng pagbabago ng offset. Ngunit kung ang mga spoke mo ay dumadapo sa tuktok ng caliper, kailangan mo ng mas malaking diameter ng gulong—walang dami ng pagbabago sa offset ang makakatulong.

Mga Isaalang-alang sa Bolt Pattern at Hub Bore

Bago paunlarin ang mga espesipikasyon ng offset, suriin na tumutugma ang gulong mo sa bolt pattern ng sasakyan mo. Ang mga karaniwang pattern tulad ng 5x100 (makikita sa maraming Subarus at Volkswagens) at 5x114.3 (karaniwan para sa maraming Hapones at Amerikanong sasakyan) ay hindi magkakahalili. Ang isang 5x100 na gulong ay hindi mo mai-eensayo sa 5x114.3 na hub, anuman kung gaano kalaki ang pagkakatugma ng offset at diameter sa papel.

Ang hub bore—tinatawag ding center bore—ay isa pang mahalagang punto ng pagsusuri. Dapat tumugma o lumampas ang laki ng butas sa gitna ng gulong sa lapad ng hub ng sasakyan mo para sa tamang pagkaka-center. Ang mga gulong na may mas malaking center bore ay nangangailangan ng hub-centric rings upang mapuksa ang pag-vibrate at matiyak na nakacenter ang gulong sa hub at hindi sa mga lug nuts.

Pagbabalanse ng Clearance sa Geometry

Tila simple—tumakbo lang gamit ang mas mababang offset para mas malaki ang caliper clearance, tama ba? Hindi naman talaga. Ang bawat pagbabago sa offset ay may mga kapalit na epekto na nakakaapego sa pagganap ng iyong sasakyan:

• Pagbabago ng scrub radius: Ang paggalaw ng gulong palabas ay nagbabago ng steering geometry, na maaaring magdulot ng mas mabigat na steering at maapego ang feedback
• Pagbawasan ng clearance sa fender: Ang mas mababang offset ay nagtulak sa panlabas na bahagi ng gulong palapit sa fender—maaaring mailinlang ang caliper ngunit magrubsan sa fender kapag bumabagsak ang suspensyon
• Pagtaas ng bearing load: Ang mga gulong na may agresibong negatibong offset ay naglalagak ng mas malaking leverage sa wheel bearings, na maaaring magpabilis ng pagsuot
• Stress sa suspensyon: Ang pagbabago ng scrub radius at lapak ng gulong ay nakakaapego sa pag-load ng suspensyon habang humihimpil o humintun

Ang tamang punto ay nagbabalanse sa maraming pangangailangan: sapat na kaluwagan para sa caliper sa loob, sapat na kaluwagan para sa fender sa labas, at katanggap-tanggap na mga pagbabago sa geometry ng suspension. Para sa karamihan ng mga aplikasyon sa kalsada, ang pagpapanatili sa loob ng 10-15mm ng orihinal na offset ng iyong sasakyan ay nagpapanatili ng makatuwirang geometry habang nagbibigay ng sapat na espasyo para sa mga na-upgrade na preno.

Ngayong naiintindihan mo na ang pagkalkula ng offset, handa ka nang suriin ang mga espesipikasyon ng gulong batay sa mga pangangailangan ng iyong sistema ng preno. Ngunit ang mga istatikong sukat ay bahagi lamang ng kuwento—kumikilos ang iyong suspension, umiikot ang iyong steering, at nag-uumpugan ng init ang iyong preno. Susunod, tatalakayin natin kung paano i-verify ang kaluwagan sa tunay na dinamikong kondisyon.

Mga Pamamaraan sa Pag-verify ng Istatiko vs Dinamikong Kaluwagan

Nakakalkula ka na ng iyong offset, nasukat mo na ang mga caliper, at perpekto ang mga numero sa papel. Ngunit narito ang realidad na karamihan sa mga mahilig ay hindi inaasahan: ang iyong suspensyon ay bumabagsak, umiikot ang iyong manibela, at nagkakainit ang iyong preno. Ang mga static measurement ay nagku-kuha lamang ng isang snapshot ng isang dinamikong sistema. Ang pag-unawa sa tamang fitment ay nangangailangan ng pagsusuri sa tunay na kondisyon—hindi lamang kapag nakaparka ang kotse sa iyong garahe.

Higit Pa Sa Static Measurements

Isipin mo kung ano ang mangyayari kapag tumama ka sa butas sa kalsada o biglang humatak sa isang sulok. Ang iyong suspensyon ay nabubulas, nagbabago ang ugnayan sa pagitan ng gulong at mga bahagi ng preno. Sa ganap na compression, ang gulong ay gumagalaw pataas kaugnay ng chassis habang sinusundan ng brake caliper ang control arm. Ang galaw na ito ay maaaring magdulot ng malapit na ugnayan sa pagitan ng mga wheel spoke at katawan ng caliper na dati ay may sapat na clearance kapag nakaparka ang sasakyan.

Ang diagram ng sistema ng preno sa kotse ay nagpapakita ng mga bahagi sa kanilang posisyon kung naka-repose. Ngunit sa tunay na pagkakagamit, kailangang isaalang-alang ang buong saklaw ng paggalaw ng suspensyon. Ang iyong mga coil spring ay bumubuo kapag may transfer ng bigat dahil sa pagpatakbo, matinding pagpipreno, at pagko-corner. Lumuluwad naman ang mga ito kapag bumabalik sa posisyon o tumutulo ang suspensyon sa ibabaw ng mga tukod o hukay.

Dagdag na salik ang anggulo ng manibela. Kapag pinapaikot mo ang gulong mula sa isang dulo papuntang kabila, kasabay nitong umiikot ang harapang brake caliper kasama ang hub assembly. Ang isang caliper na may sapat na espasyo sa loob na bahagi ng gulong kapag tuwid ang direksyon ay maaaring makasagwang sa barrel ng gulong kapag fully turned ang manibela. Lalo itong mapanganib sa mga sasakyang may maikling bilog ng pag-iikot o malakas na anggulo ng pagmamaneho.

Pagsasaalang-alang sa Dinamika ng Suspensyon at Pagmamaneho

Bago paunlarin ang anumang kombinasyon ng gulong at preno, kumpletuhin ang ganitong masusing proseso ng pagsusuri:

1. Pagsusuri sa istatikong clearance: Kapag ang sasakyan ay nasa patag na lupa at ang suspensyon ay nasa normal na taas ng biyahe, kumpirmahin ang hindi bababa sa 3-5mm na espasyo sa pagitan ng mga ibabaw ng gulong at lahat ng bahagi ng preno. Suriin sa maraming posisyon ng rayo sa pamamagitan ng dahan-dahang pag-ikot ng gulong
2. Pagsusulit sa buong pagsiksik: Alisin ang shock absorber o gamitin ang ratchet strap upang hilahin ang suspensyon papunta sa buong bump. Muling suriin ang espasyo sa lahat ng posisyon ng rayo—nagpapakita ito ng interference na lumilitaw lamang kapag matinding pagko-corner o pag-impact sa magaspang na daan
3. Pagsusulit sa buong droop: Suportahan ang sasakyan sa pamamagitan ng frame at hayaang nakabitin nang malaya ang suspensyon sa pinakamalaking pagpapalawak. Kumpirmahing walang kontak na nangyayari habang bumabalik ang suspensyon, na maaaring mangyari sa mga washboard na ibabaw o speed bump
4. Pagsusulit sa steering lock: Kapag ang suspensyon ay nasa taas ng biyahe at nasa buong pagsiksik, paikutin ang manibela nang lubusan sa magkabilang direksyon. Suriin ang espasyo sa buong galaw ng panukala, hindi lamang sa mga posisyon ng lock
5. Isaalang-alang ang heat cycle: Magdagdag ng 2-3mm na margin para sa kaligtasan na lampas sa mekanikal na clearance upang mapagbisa ang thermal expansion tuwing agresibong pagmamaneho. Ang mga brake rotor at caliper ay lumalawak kapag mainit, kaya nababawasan ang clearance kumpara sa malamig na sukat.

Ang thermal expansion ay nangangailangan ng espesyal na atensyon lalo na sa paggamit sa track o masiglang pagmamaneho sa bundok. Ang cast iron rotors ay lumalawak nang humigit-kumulang 0.5-1mm sa diameter kapag malakas ang pagpepreno. Ang katawan ng aluminum caliper ay bahagyang lumalaki sa lahat ng dimensyon. Maaaring mukhang minor lang ang mga pagbabagong ito, ngunit maaaring baguhin ang sapat na clearance sa paulit-ulit na pagkontak na nakasisira sa tapat ng gulong at caliper.

Karaniwang Pagkakamali sa Pagsusukat na Dapat Iwasan

Kahit ang maingat na tagapagmahal ay nagkakamali na nagdudulot ng problema sa clearance. Bantayan ang mga sumusunod na landas:

• Pagsusukat gamit ang mga gumagamit nang bahagi: Iba ang posisyon ng bagong brake pads at rotors kumpara sa mga gumagamit na. Kung sinusukat mo ang isang kotse na may 50% na natitirang buhay ang pad, ang bagong pad ay magpo-position sa caliper pistons nang mas lumabas, kaya nababawasan ang clearance
• Pag-iiwan sa hardware ng caliper bracket: Madalas tumambad ang mga ulo ng bolt at gilid ng suporta sa labas ng pangunahing katawan ng caliper. Sukatin hanggang sa pinakapanlabas na punto, hindi lamang sa katawan ng caliper.
• Pagkalimutan ang pagbabalanse ng timbang ng gulong: Ang clip-on o adhesive wheel weights ay nagdaragdag ng kapal sa panloob na bahagi ng barrel. Isama ang posisyon ng timbang kapag kinukwenta ang masikip na clearance.
• Pagsusuri sa iisang punto lamang: Hindi ganap na bilog ang mga gulong, at ang mga caliper ay nakakabit sa tiyak na posisyon. Paikutin ang gulong nang buong rebolusyon habang sinusuri ang clearance sa maraming lokasyon ng spoke.

Para sa OEM brake upgrade—tulad ng pag-install ng mas malaking pabrika rotors mula sa mas mataas na trim level—karaniwang simple ang pagpapatunay. Ang mga komponenteng ito ay dinisenyo batay sa pabrikang toleransiya at kadalasang gumagana kasama ang mga gulong na sumusunod sa OEM-spec. Gayunpaman, palaging ikumpirma ang clearance gamit ang partikular na modelo ng gulong na gagamitin mo.

Ang pag-install ng aftermarket na big brake kit ay nangangailangan ng mas masinsinang pagsusuri. Madalas, ang multi-piston calipers ay nakakabit sa iba't ibang anggulo kumpara sa mga OEM unit. Ang mas malalaking rotor ay nagbabago sa radial na posisyon ng caliper. Ang ilang kit ay may kasamang caliper brackets na naglalagay sa katawan ng caliper nang mas lumabas kaysa sa orihinal na setup. Huwag kailanman ipagpalagay na ang isang gulong na nakalusot sa OEM brakes ay awtomatikong kakasya sa aftermarket upgrade.

Matapos makumpleto ang dynamic verification, handa ka nang pumili ng tamang sukat ng gulong para sa iyong tiyak na sasakyan at brake setup. Ang susunod na seksyon ay tatalakay sa praktikal na gabay sa pagsusukat sa mga karaniwang platform, upang matulungan kang i-match ang diameter ng gulong sa iyong pangangailangan sa pagpepreno.

Pagpili ng Sukat ng Gulong Ayon sa Platform ng Sasakyan

Napatunayan mo na ang mga sukat, kinalkula ang mga offset, at kinumpirma ang dynamic clearance. Ngayon ay dumating ang praktikal na desisyon: aling lapad ng gulong ang talagang angkop para sa iyong sasakyan at setup ng preno? Ang pagpili ng sukat ng gulong ay hindi isang laki para sa lahat. Ang 16-pulgadang bakal na gulong na perpektong akma sa isang kotse para sa biyaheng pang-araw-araw ay hindi kayang kasya sa 355mm na rotor ng isang track-oriented na sasakyan. Tuklasin natin ang iba't ibang opsyon sa sukat para sa karaniwang platform at aplikasyon.

Pagpili ng Sukat ng Gulong para sa Karaniwang Aplikasyon

Ang lapad ng gulong ang siyang nagtatayo ng batayan sa equation ng clearance ng preno. Ang mas malalaking gulong ay lumilikha ng mas maraming espasyo sa loob ng barrel para sa kaliper, habang ang mas maliit na gulong ay nagtatakda ng limitasyon sa mga upgrade sa preno. Gayunpaman, hindi laging mas malaki ang mas mabuti—kabilang dito ang availability ng gulong, kalidad ng biyahe, at unsprung weight sa pagdedesisyon.

Pagsusukat ng Diametro ng Gulong sa Iyong Setup ng Preno

Naghahanap ng Toyota rims na 16 pulgada para sa iyong Corolla o Camry? Karaniwang nababagay ang mga gulong na ito sa pabrikang preno nang walang problema, kaya mainam para sa pang-araw-araw na pagmamaneho at panahon ng yelo. Ang mapagbigay na sukat ng OEM na preno ng Toyota ay nag-iiwan ng sapat na espasyo sa 16-pulgadang gulong para sa karamihan ng mga aplikasyon.

Ang mga may-ari ng Subaru na naghahanap ng 16-pulgadang Subaru rims ay nakakaharap sa masikip na limitasyon. Maraming WRX at STI model ang may malalaking pabrikang caliper na nagtaas sa pinakamaliit na diametro ng gulong patungo sa 17 pulgada. Ang karaniwang modelo ng Impreza ay karaniwang nababagay sa 16-pulgadang gulong, ngunit kumpirmahin muna ang iyong partikular na preno bago bumili.

Ang mga mahilig sa Honda na naghahanap ng 16 na pulgadang Honda rims ay makakakita ng magandang compatibility sa mga modelo ng Civic at Fit. Karaniwang kailangan ng Accord at mas malalaking platform ang minimum na 17-pulgada para sa sapat na clearance ng pabrem, lalo na sa mga variant na Sport at Touring na may upgraded na sistema ng preno.

Ang mga bumibili ng trak na nakatingin sa 16-pulgadang rims para sa GMC truck ay dapat na i-verify kung ang kanilang sasakyan ay may karaniwan o upgraded na package ng preno. Madalas, ang mga heavy-duty model at mga trak na may towing package ay may mas malalaking caliper na nangangailangan ng 17-pulgada o mas malalaking wheels.

Pagbaba vs Pagtaas ng Sukat: Ang Mga Trade-off

Kailan dapat isaalang-alang ang pagbaba sa sukat ng diameter ng gulong? Ang mga setup para sa yelo at mga gulong na pang-espesyalisadong track ay madalas nakikinabang sa mas maliit na diameter:

• Kakayahang magamit ng mga gulong sa taglamig: Mas mainam ang pagpipilian at mas mura ang mga de-kalidad na gulong para sa taglamig sa mas maliit na sukat kumpara sa mga opsyon na 19-pulgada o 20-pulgada
• Proteksyon sa gilid ng gulong: Ang mas maliit na gulong na nakatali sa mas matataas na sidewall ay mas epektibong sumosoboy sa mga bungo-bungo sa kalsada, na nagpoprotekta sa gulong at sa mismong wheel
• Binawasan ang Unsprung Timbang: Ang mga gulong na may mas maliit na diameter ay mas magaan ang timbang, na nagpapabuti sa tugon ng suspensyon at kalidad ng biyahe
• Praktikalidad sa araw ng riles: Maraming seryosong mahilig sa riles ang gumagamit ng 17-pulgada o 18-pulgadang gulong para sa mas mabuting opsyon ng kompaund ng gulong at mas mababang gastos sa pagpapalit

Kinakailangan ang pagtaas ng sukat kapag lumagpas na ang mga upgrade sa preno sa kasalukuyang espasyo ng iyong mga gulong. Nagpaplano ka bang mag-install ng malaking kit ng preno? Suriin muna ang sukat, pagkatapos ay pumili ng angkop na diameter ng gulong. Ang pagtalon nang direkta sa 19-pulgada o mas malalaking gulong ay nagbibigay ng karagdagang espasyo pero limitado ang mga opsyon sa gulong at tumataas ang gastos.

Mga Isipin Tungkol sa Steel Wheel

Madalas itanong ng mga mahilig na budget-conscious kung ang steel wheel ba ay angkop sa kanilang gamit. Ang steel wheel ay mas murang opsyon at may mahusay na tibay para sa paggamit sa taglamig, ngunit may natatanging hamon sa espasyo.

Hindi tulad ng mga naka-forge na gulong na may mga optimisadong disenyo ng spoke at pasadyang barrel depths, ang mga steel wheel ay may standard na stamped construction. Ang kanilang panloob na barrel geometry ay nag-iiwan ng kaunting espasyo para sa caliper accommodation. Ang isang 16-inch steel wheel na nakakalusot sa OEM brakes ng isang sasakyan ay maaaring hindi makalusot sa parehong brakes ng ibang platform dahil sa mga bahagyang pagkakaiba sa barrel depth at spoke clearance.

Para sa mga big brake kit application, kakaunti ang tsansa na gumana ang mga steel wheel. Ang kanilang nakapirming panloob na geometry ay hindi mapapasadya upang lumikha ng caliper pockets tulad ng forged o cast aftermarket wheels. Ireserba ang mga steel wheel para sa mga sasakyang gumagamit ng factory brake packages kung saan nasuri na ng manufacturer ang clearance.

Ang pag-unawa sa wheel sizing ang siyang batayan para sa iyong huling hakbang sa pagpaplano. Matapos itakda ang diameter requirements, handa ka nang dumalo sa kompletong pre-purchase checklist upang matiyak na ang iyong forged wheel at brake combination ay tugma nang perpekto sa unang pagkakataon.

Pagpaplano ng Iyong Forged Wheel at Brake Clearance Setup

Nakapagtipon ka na ng mga sukat, sinuri ang mga espisipikasyon ng caliper, at nauunawaan kung paano nakaaapekto ang offset sa clearance. Ngayon, oras na upang baguhin ang kaalaman na iyon sa isang sistematikong plano na pipigil sa mga maling pagkakamali na magkakaroon ng mataas na gastos. Maging ikaw ay naghahanap ng rims para ibenta na 16-inch o nagtatakda ng custom na 19-inch forged set para sa iyong big brake kit, ang maayos na pagpaplano ang siyang naghihiwalay sa matagumpay na pagbuo mula sa nakakainis na pagbabalik.

Iyong Checklist Bago Bumili Tungkol sa Clearance

Isipin ang wheel at brake fitment bilang isang palaisipan kung saan dapat magkakasya ang bawat piraso bago ka bumili. Ang pagmamadali sa prosesong ito—o pag-skip sa mga hakbang dahil ang mga wheels ay mukhang perpekto—ay nagdudulot ng mga problema sa clearance na pinag-usapan natin sa buong gabay na ito. Narito ang sistematikong workflow na sinusundan ng mga may karanasang tagapagbuo:

1. Mangalap ng kompletong mga espisipikasyon ng brake system: I-dokumento ang modelo ng iyong caliper, konpigurasyon ng piston, lapad ng rotor, at taas ng rotor hat. Para sa mga aftermarket big brake kit, kumuha ng teknikal na drowing ng tagagawa na nagpapakita ng sukat ng katawan ng caliper at mounting bracket protrusion. Huwag umasa sa pangkalahatang mga espesipikasyon—kunin ang eksaktong mga sukat para sa iyong partikular na kit at aplikasyon sa sasakyan
2. Kalkulahin ang pinakamaliit na kinakailangan para sa gulong: Gamit ang iyong mga espesipikasyon sa preno, tukuyin ang minimum diameter ng gulong, kinakailangang saklaw ng backspace, at katanggap-tanggap na window ng offset. Magdagdag ng 3-5mm na margin ng kaligtasan upang mapagbigyan ang mga pagbabago sa disenyo ng spoke at dinamikong clearance. Tandaan na ang mga rim na sukat 16 o 17 ay maaaring gumana para sa OEM brakes ngunit madalas hindi sapat para sa 6-piston aftermarket upgrade
3. I-verify ang compatibility ng offset I-cross-reference ang offset ng iyong target na gulong sa parehong kinakailangan para sa kaluwagan ng caliper at limitasyon sa kaluwagan ng fender. I-kumpirma na nasa loob ng katanggap-tanggap na saklaw ng iyong sasakyan ang offset para sa tamang geometry ng suspensyon. Ang isang gulong na nakalilipad sa iyong preno ngunit lumilitaw nang higit sa iyong mga fender ay nagdudulot din ng sariling set ng mga problema
4. I-kumpirma ang mga teknikal na detalye sa tagagawa ng gulong: Bago mag-order, makipag-ugnayan nang direkta sa tagagawa ng gulong gamit ang iyong mga detalye ng caliper. Ang mga mapagkakatiwalaang kumpanya ng naka-pandong gulong ay may database ng kaluwagan at kayang i-verify kung ang kanilang partikular na disenyo ng gulong ay akma sa iyong setup ng preno. Marami sa kanila ang nag-ooffer ng mga diagram ng caliper pocket na nagpapakita ng panloob na geometry ng barrel
5. Gawin ang test fitment bago ang panghuling pag-install: Kapag dumating ang mga gulong, i-mount mo ito nang walang gulong para sa paunang pagsubok sa kaluwagan. Suriin ang static clearance sa maraming posisyon ng spoke, pagkatapos ay i-verify sa buong saklaw ng paggalaw ng suspensyon at mga pagsubok sa lock ng manibela. Magpatuloy lamang sa pag-montage ng gulong matapos mapatunayan ang sapat na kaluwagan sa lahat ng kondisyon

Pagkumpirma sa Pagkakasakop Bago ang Pangwakas na Pag-install

Saan ka pupunta kapag ang mga teknikal na espisipikasyon ng tagagawa ay hindi sumasagot sa iyong tiyak na mga katanungan? Ang ilang mga mapagkukunan ay makatutulong na takpan ang agwat sa pagitan ng nai-publish na datos at tunay na pagkumpirma sa pagkakasakop.

Suporta sa Teknikal ng Tagagawa ay nananatiling pinakamapagkakatiwalaang mapagkukunan mo. Ang mga de-kalidad na tagagawa ng pandikit na gawa sa metal ay may mga inhinyero na nakauunawa sa ugnayan sa pagitan ng kanilang mga produkto at iba't ibang sistema ng preno. Kapag ikaw ay humihingi ng suporta, ibigay ang kompletong impormasyon: taon, tatak, modelo ng sasakyan, tatak at modelo ng brake caliper, lapad ng rotor, at anumang mga pagbabago sa suspensyon. Mas maraming detalye ang ibinibigay mo, mas tumpak ang gabay na matatanggap mo.

Mga Batayan ng Kaalaman ng Komunidad mag-alok ng mga insight na partikular sa uri ng sasakyan na baka hindi masakop ng mga database ng tagagawa. Ang mga forum na nakatuon sa iyong platform ng sasakyan ay kadalasang nagpapanatili ng mga thread tungkol sa pagkasya ng gulong at preno kung saan ibinabahagi ng mga may-ari ang matagumpay na kombinasyon at inilalarawan ang mga isyu sa clearance. Maghanap para sa tiyak mong modelo ng preno upang makahanap ng totoong patunay mula sa iba pang mga mahilig.

Mga propesyonal na nag-i-install na may karanasan sa iyong platform ng sasakyan ay dala ang praktikal na kaalaman na nagpupuno sa teoretikal na kalkulasyon. Ang isang shop na regular na nagtatayo ng iyong modelo ay malamang nang nakaranas na ng iba't ibang kombinasyon ng gulong at preno, alam kung aling mga teknikal na detalye ang maaasahan at alin ang nagdudulot ng problema.

Bakit Mahalaga ang Presisyong Pagmamanupaktura para sa Pagkasya

Kapag ang mga clearance ay sinusukat sa millimetro, napakahalaga ng presisyon sa pagmamanupaktura. Ang isang gulong na ipinapahayag bilang ET45 ngunit may aktwal na sukat na ET43 dahil sa hindi maingat na toleransiya ay maaaring magdulot ng interference na ayon sa kalkulasyon ay dapat sapat ang espasyo. Katulad nito, ang mga suspension component na ginawa nang walang mahigpit na kontrol sa kalidad ay maaaring magpakilala ng mga variable na nakakaapekto sa maingat na plano para sa pagkakasakop.

Dito napapasok ang pag-unawa sa mga pamantayan sa pagmamanupaktura upang masuri ang kalidad ng bawat bahagi. Ang sertipikasyon ng IATF 16949—ang pamantayan sa pamamahala ng kalidad sa industriya ng automotive—ay nagpapahiwatig na ang isang tagagawa ay mahigpit sa kontrol ng dimensyon at pare-pareho sa proseso ng produksyon. Ang mga kumpanya tulad ng Shaoyi (Ningbo) Metal Technology na may hawak ng sertipikasyong ito ay gumagawa ng mga forged suspension component at drive shaft na sumusunod sa eksaktong mga espesipikasyon, na nagpapakita ng antas ng presisyon na dapat asahan ng mga mahilig sa kalidad mula sa anumang tagapagtustos ng forged component.

Para sa mga pasadyang aplikasyon na nangangailangan ng natatanging teknikal na detalye, ang mabilisang paggawa ng prototype ay nagpapabilis sa proseso ng pag-unlad. Ang mga tagagawa na may in-house na inhinyero ay kayang mag-produce ng mga prototype ng bahagi sa loob lamang ng 10 araw, na nagbibigay-daan upang mapatunayan ang disenyo ng pasadyang gulong o bahagi ng preno bago magpatuloy sa buong produksyon. Ang kakayahang ito ay lalo pang kapaki-pakinabang para sa mga isahang gawa o sa pagbuo ng solusyon para sa hindi karaniwang kombinasyon ng sasakyan at preno.

Dokumentasyon para sa Hinaharap na Sanggunian

Habang ginagawa ang iyong proyekto sa pag-aayos, i-dokumento ang lahat:

• Kunan ng litrato ang iyong mga sukat na may kasamang kaliper o ruler para sa sanggunian
• Iimbak ang mga specification sheet at teknikal na drowing ng tagagawa
• Itala ang eksaktong mga teknikal na detalye ng gulong na nagbibigay ng tamang pagkakasya
• Tandaan ang anumang modipikasyon o spacer na kailangan para sa clearance
• I-dokumento ang resulta ng dynamic clearance test sa iba't ibang posisyon ng suspensyon

Ang dokumentasyong ito ay may maraming layunin. Nakakatulong ito kung kailangan mong ulitin ang pag-setup sa ibang sasakyan. Nagbibigay ito ng mahalagang impormasyon para sa mga komunidad kung saan hinahanap ng iba ang katulad na mga pagbuo. At naglilikha ito ng sanggunian kung sakaling baguhin mo sa hinaharap ang iyong preno o suspensyon at kailangan mong i-verify ang patuloy na pagkakasundo.

Matapos ang pagpaplano at pag-verify ng pagkakasakop, handa ka nang tangkilikin ang pagganap at estetikong pakinabang ng maayos na tugma na forged wheels at preno. Ang huling seksyon ay nagbubuod ng mga pangunahing prinsipyo mula sa gabay na ito sa mga makabuluhang aral para sa iyong kasalukuyang at susunod na mga proyekto.

Pagkamit ng Optimal na Brake Clearance na may Forged Wheels

Nakarating ka na sa mga pagsusukat, pagkalkula, at pamamaraan ng pag-verify. Ngayon, oras na upang buuin ang lahat ng ito sa mga prinsipyong maaari mong gamitin sa anumang proyekto ng forged wheel brake clearance—maging ikaw man ay nagtatayo ng aftermarket wheel caliper clearance solutions ngayon o nagpaplano ng big brake kit wheel fitment upgrade sa susunod na taon.

Mga Pangunahing Prinsipyo para sa Tagumpay ng Clearance

Sa kabuuan ng gabay na ito, may isang tema na paulit-ulit lumitaw: matagumpay ang pagkakabagay kapag may lubos na paghanda na pinagsama sa pagpapatunayan sa tunayang buhay. Ang mga mahilig na nakaiwas sa mga problema sa clearance ay hindi lamang basta swerte—nagpaplano nang sistematiko.

Sukat nang dalawang beses, patunayan nang dinamiko, at laging isa-isang ang mga kondisyon na apektado sa iyong sasakyan—hindi lamang kung paano ito nakaparada sa iyong garahe.

Ang prinsipyong ito ay naglalarawan ng diwa ng tagumpay sa forged wheel brake clearance. Ang static measurements ay nagbibigyan ng panimulang punto, ngunit ang iyong suspension ay pumupunla, ang iyong steering ay umiiliko, at ang iyong preno ay pumalapad sa init. Ang pagpaplano para sa mga dinamikong kondisyon ay naghiwal ang mga gusot-free na build mula sa mga nakakainis na interference na isyu.

• Laging patunayan ang mga espisipikasyon ng tagagawa: Huwag hahatol na ang lapad ng gulong lamang ay nagsisigurong may clearance. Kumuha ng eksaktong sukat ng caliper, lapad ng rotor, at mga espisipikasyon ng loob ng gulong bago bumili. I-cross-reference ang mga numerong ito sa iyong nasukat na pangangailangan
• Isipin ang mga pangangailangan sa dynamic clearance: Subukan sa buong suspension compression, kumpletong steering lock, at idagdag ang thermal expansion margins para sa masiglang pagmamaneho. Ang 3-5mm na tila sapat habang nakapahinga ay maaaring mawala sa tunay na kondisyon
• Isaisip ang mga benepisyo ng forged wheel sa mahigpit na clearances: Kapag mahalaga ang millimetro, ang forged construction ay nag-aalok ng mas manipis na spoke profiles at napapabuti ang barrel geometries na hindi kayang abutin ng cast alternatives. Ang gawaing ito ay madalas ang nag-uugnay sa pagitan ng matagumpay na fitment at mapanganib na pagbabalik
• Magtrabaho kasama ang mga supplier na nakatuon sa kalidad: Ang mga bahagi na ginawa alinsunod sa mahigpit na tolerances ay nag-e-eliminate sa mga variable na nakakaapekto sa tantiya ng fitment. Hanapin ang mga supplier na may sertipikasyon tulad ng IATF 16949, na nagsisiguro sa dimensyonal na presisyon na kritikal para sa brake clearance applications

Ang Iyong Daan Tungo sa Perpektong Wheel at Brake Harmony

Kahit naghanap ka man ng mga takip sa gulong ng RV para sa 16-pulgadang gulong sa isang praktikal na pang-araw-araw na sasakyan o nagtatakda ng mga pasadyang gawa sa pande na gulong para sa isang dedikadong makina sa riles, ang mga pundamental na prinsipyo ay nananatiling pareho. Alamin ang sukat ng iyong sistema ng preno. Kalkulahin ang pinakamaliit na kinakailangan sa gulong na may angkop na puwang para sa kaligtasan. I-verify ang kakayahang magkasama sa pamamagitan ng tamang pagsubok bago isagawa ang permanenteng pag-install.

Mahalaga ang mga pamantayan ng kalidad sa buong iyong proyekto—hindi lamang para sa mga gulong, kundi para sa bawat bahagi na gawa sa pande sa sistema. Tulad ng nabanggit sa mga gabay sa kalidad ng industriya , ang mga sertipikasyon tulad ng IATF 16949 para sa mga aplikasyon sa automotive ay nagsisiguro na sinusunod ng mga tagagawa ang istrukturadong mga sistema sa pamamahala ng kalidad upang mabawasan ang mga depekto at mapanatili ang pagkakapareho. Kapag ang mga clearance ay sinusukat sa millimetro, ang tiyak na presyon na ito ay naging mahalaga.

Mga kumpanya tulad ng Shaoyi (Ningbo) Metal Technology ipinapakita ang mga pamantayan sa pagmamanupaktura na nararapat hanapin sa mga hinubog na bahagi. Ang kanilang sertipikasyon sa IATF 16949, mga kakayahang in-house sa inhinyera, at lokasyon malapit sa Ningbo Port para sa global na maabot ay kumakatawan sa kalidad ng imprastraktura na nagbibigay-suporta sa mga tumpak na toleransya. Sa paggawa man ng suspension arms, drive shafts, o anumang pasadyang espesipikasyon, ang ganitong antas ng husay sa pagmamanupaktura ay nagsisiguro na ang mga bahagi ay sumusunod sa eksaktong dimensyonal na mga kinakailangan—ang parehong katumpakan na hinihingi ng iyong proyekto sa brake clearance.

Nagmamay-ari ng mga teknik sa pagsukat, mga espesipikasyon ng caliper, mga kalkulasyon ng offset, at mga paraan ng pagpapatunay mula sa gabay na ito, handa ka nang harapin ang anumang hamon sa pagkasya ng gulong at preno. Maglaan ng sapat na oras sa panahon ng pagpaplano, i-document mo nang lubusan ang iyong mga espesipikasyon, at i-verify ang clearance sa ilalim ng dinamikong kondisyon bago isagawa ang huling pag-assembly. Ano ang gantimpala? Mga hinubog na gulong na tumpak na umaangkop sa iyong preno, walang kamali-mali ang pagganap, at mas ganda pa kaysa sa iniisip mo.

Mga Karaniwang Tanong Tungkol sa Clearance ng Forged Wheel Brake

1. Paano ko masusukat ang aking gulong para maisiguro ang tamang clearance ng preno?

Magsimula sa pamamagitan ng pag-alis ng gulong at ilagay ito nang mukhanya pababa sa isang patag na ibabaw. Sukat ang distansya mula sa ibabaw ng hub mounting hanggang sa gilid ng inner barrel upang matukhang ang backspace. Para sa mga bahagi ng preno, sukatan ang lapad ng katawan ng caliper mula sa mukha ng hub, ang taas ng caliper mula sa center ng hub, lapad ng rotor, at ang lawak ng mounting bracket. Gamit ang isang tuwid na ruler na mga 30 pulgada ang haba para mas tumpak ang radial measurements. Lagmpihang suri ang clearance sa maraming posisyon ng mga spoke sa pamamagitan ng pagpaikot ng gulong nang buong rebolusyon.

2. Gaano karaming clearance dapat meron sa pagitan ng brake caliper at gulong?

Inirerekomenda ang hindi bababa sa 3-5mm na static clearance sa pagitan ng lahat ng surface ng gulong at mga bahagi ng preno. Gayunpaman, kailangan mong idagdag ang karagdagang 2-3mm na safety margin upang mapagbigyan ang thermal expansion habang agresibong nagmamaneho. Ang mga brake rotor ay maaaring lumawak ng 0.5-1mm sa ilalim ng matinding pagpepreno, at ang suspension compression ay maaaring higit na pabababain ang clearance. Palaging i-verify ang clearance sa pamamagitan ng buong saklaw ng galaw ng suspension at mga pagsubok sa steering lock, hindi lamang sa pamamagitan ng static measurement.

3. Paano ko malalaman kung angkop ang isang gulong sa aking kotse at may sapat na clearance para sa aking preno?

Una, mangalap ng mga teknikal na detalye ng iyong sistema ng preno kabilang ang modelo ng caliper, lapad ng rotor, at sukat ng katawan ng caliper. Ihambing ito sa loob na hugis ng gulong, lapad, at offset nito. Maraming gumagawa ng preno ang naglalabas ng mga gabay na maaari mong ilagay sa loob ng gulong upang suriin ang clearance. Makipag-ugnayan sa gumagawa ng gulong gamit ang iyong mga detalye ng caliper para sa pagpapatunay, at laging magpatupad ng test fit nang walang gulong bago i-install upang tiyakin ang tugma sa ilalim ng aktwal na kondisyon.

4. Bakit hindi umaakma ang aking 17-inch na rims sa aking brake calipers?

Karaniwang nangyayari ang isyung ito kapag nag-upgrade sa mas malalaking rotor o multi-piston caliper na lumalampas sa kakayahan ng 17-inch na gulong. Karaniwan, kailangan ng hindi bababa sa 18-inch na diameter ng gulong para sa anim na piston caliper na may 355mm+ na rotor. Bukod dito, nakakaapekto rin ang wheel offset sa clearance—mas mataas na positive offset ay nagtutulak sa panloob na barrel palapit sa caliper. Mahalaga rin ang disenyo ng spoke, dahil ang ilang 17-inch na gulong ay may mas maliit na caliper pocket kahit magkapareho ang sukat ng diameter.

5. Anu-ano ang mga benepisyo ng forged wheels para sa brake clearance kumpara sa cast wheels?

Ang mga naka-pandek na gulong ay maaaring makamit ang mas manipis na disenyo ng mga spoke habang pinapanatili ang mahusay na lakas, na posibleng nagbibigay ng karagdagang 3-5mm na clearance sa mga critical na bahagi malapit sa katawan ng caliper. Ang proseso ng pande ay nagkokompress sa istruktura ng aluminyo sa ilalim ng 8,000-10,000 pounds na presyon, na lumilikha ng mas madensong materyal na nagbibigay-daan sa mga inhinyero na magdisenyo ng mas matatalim na anggulo ng spoke at optimisadong geometriya ng barrel. Ang monoblock na naka-pandek disenyo ay nag-e-eliminate sa mga hardware na ginagamit sa pag-assembly na kung hindi man ay bawasan ang available na espasyo para sa caliper.
