CNC Machining ng Malalaking Bahagi: 9 Mahahalagang Salik na Karamihan sa mga Workshop ay Hindi Sasabihin Sa Iyo

Ano ang Nagpapakilala sa Pagkakaiba ng CNC Machining para sa Malalaking Bahagi

Kapag naisip mo ang tungkol sa CNC machining, malamang na isipin mo ang mga kompakto at maliit na bahagi na lumalabas mula sa mga kagamitang may mataas na presisyon. Ngunit ano ang mangyayari kapag ang mismong bahagi ay mas malaki kaysa sa karaniwang taong tao? Dito pumasok ang large part machining—at binabago nito ang buong proseso kung paano tinuturingan ng mga tagagawa ang prosesong ito.

Cnc machining large parts hindi lamang simpleng pagpapalaki ng karaniwang machining. Ito ay kumakatawan sa isang ganap na iba’t ibang disiplina sa pagmamanufacture na may sariling espesyalisadong kagamitan, natatanging hamon, at mga prosesong nangangailangan ng ekspertong antas. Ang pag-unawa kung ano ang itinuturing na "malaki" at bakit napakahalaga ng sukat ay makatutulong sa iyo na gumawa ng mas matalinong desisyon para sa susunod mong proyektong may sobrang laki.

Pagtatakda ng mga Threshold para sa Large Part Machining

Kaya kailan nga ba eksaktong lumalampas ang isang bahagi sa "malaki" na kategorya? Karaniwang tinutukoy ng mga propesyonal sa industriya ang malalaking bahaging naka-CNC bilang mga bahagi na lumalampas sa 24 pulgada (humigit-kumulang 610 mm) sa anumang iisang dimensyon o may timbang na higit sa 500 pounds. Ayon sa teknikal na dokumentasyon ng Fictiv, ang mga bahaging mas mahaba kaysa isang metro (maliit na higit sa 3 poot) ay karaniwang nangangailangan ng espesyalisadong kagamitan para sa malalaking CNC machining dahil ang karaniwang makina ay hindi kayang tanggapin ang mga ito.

Ang mga threshold na ito ay hindi arbitraryong mga numero. Kini-representa nila ang praktikal na hangganan kung saan umaabot ang karaniwang kagamitan sa CNC sa mga pisikal na limitasyon—maging ito man ay ang work envelope ng makina, ang kapasidad ng spindle, o ang kakayahan ng sistema ng fixturing na ligtas na i-secure ang workpiece. Kapag lumampas na sa mga dimensyong ito, kailangan na ang mga gantry mill, horizontal boring mill, at iba pang heavy-duty na makina na idinisenyo partikular para sa mga sobrang laki ng mga komponente.

Isipin ito: ang ilang malalaking pasilidad para sa CNC machining ay kayang pangasiwaan ang mga bahagi na hanggang 34 paa ang haba. Ito ay mas mahaba kaysa sa karamihan ng mga living room at nangangailangan ng mga machine travel range na lumalampas sa tatlong metro sa kanilang pangunahing axis. Ang kagamitan na kailangan para sa gawaing ito ay may matitibay na istruktura at malalakas na motor na ginawa upang kayaing harapin ang labis na antas ng stress.

Bakit Binabago ng Laki ang Lahat sa CNC Manufacturing

Maaaring magtaka ka kung bakit hindi lamang maaaring gamitin ang mas malalaking bersyon ng karaniwang kagamitan sa pagmamasin ng malalaking bahagi. Ang katotohanan ay ang lawak ay nagdudulot ng mga hamon na dumadami nang eksponensyal. Ang isang malaking CNC machine na nangangasiwa ng napakalalaking workpieces ay kailangang lampasan ang mga hadlang na hindi kailanman kinakaharap ng mas maliit na kagamitan.

Narito ang mga pangunahing pagkakaiba sa pagitan ng standard CNC machining at large part machining:

• Sukat ng Envelope: Ang mga malalaking machining center ay nangangailangan ng napakalalaking work envelope na may extended axis travel, na kadalasan ay umaabot sa ilang metro sa mga direksyon ng X, Y, at Z
• Tigas ng makina: Kailangan ng mga makina na ito ng malaki ang pagkakabuo ng mga frame, mas matitibay na axle, at mga spindle na may mataas na torque upang maproseso ang mas malalim na pagputol at mas malalaking kagamitan sa pagputol nang walang pagvibrate o pagyuko
• Thermal management: Habang tumataas ang mga sukat ng bahagi, ang mga epekto ng thermal expansion ay naging mahalaga—ang pagbabago ng temperatura na nagdudulot ng di-makikita o di-malaking paggalaw sa maliit na mga bahagi ay maaaring magdulot ng hindi tinatanggap na mga pagkakamali sa sukat sa malalaking workpieces
• Kumplikadong Pagkakabit: Ang pagpapanatili ng posisyon ng mga sobrang laking komponent habang pinoproseso ay nangangailangan ng espesyalisadong estratehiya upang maiwasan ang paggalaw, pagkurbang, o distorsyon dahil sa mga pwersa sa pagputol

Ang tumataas na demand para sa malalaking CNC machining ay sumasaklaw sa maraming industriya. Ang mga tagagawa ng aerospace ay kailangan ng mga istruktural na bahagi ng eroplano. Ang mga kumpanya sa enerhiya ay nangangailangan ng mga hub ng wind turbine at kagamitan para sa oil field. Ang mga tagagawa ng heavy equipment ay umaasa sa napakalalaking frame at housing. Bawat sektor ay nagpapalawig ng hangganan ng kung ano ang posible sa mga CNC-machined na komponent sa malaking saklaw.

Ano ang nagpapahalaga sa disiplinang ito? Ang pagmamachine ng malalaking bahagi ay kadalasang nagpapahintulot ng konsolidasyon ng Bill of Materials (BOM)—kung saan ang mga multi-part assembly ay ginagawa mula sa isang solong workpiece. Ito ay nagtatanggal ng paggawa ng assembly, nababawasan ang mga isyu sa alignment, at lumilikha ng mga komponenteng may mas mataas na integridad na istruktura nang walang mga mahinang punto na idinudulot ng mga fastener at welds. Ano ang kapalit nito? Kailangan nito ng espesyalisadong ekspertisya na wala sa karamihan ng karaniwang machine shop.

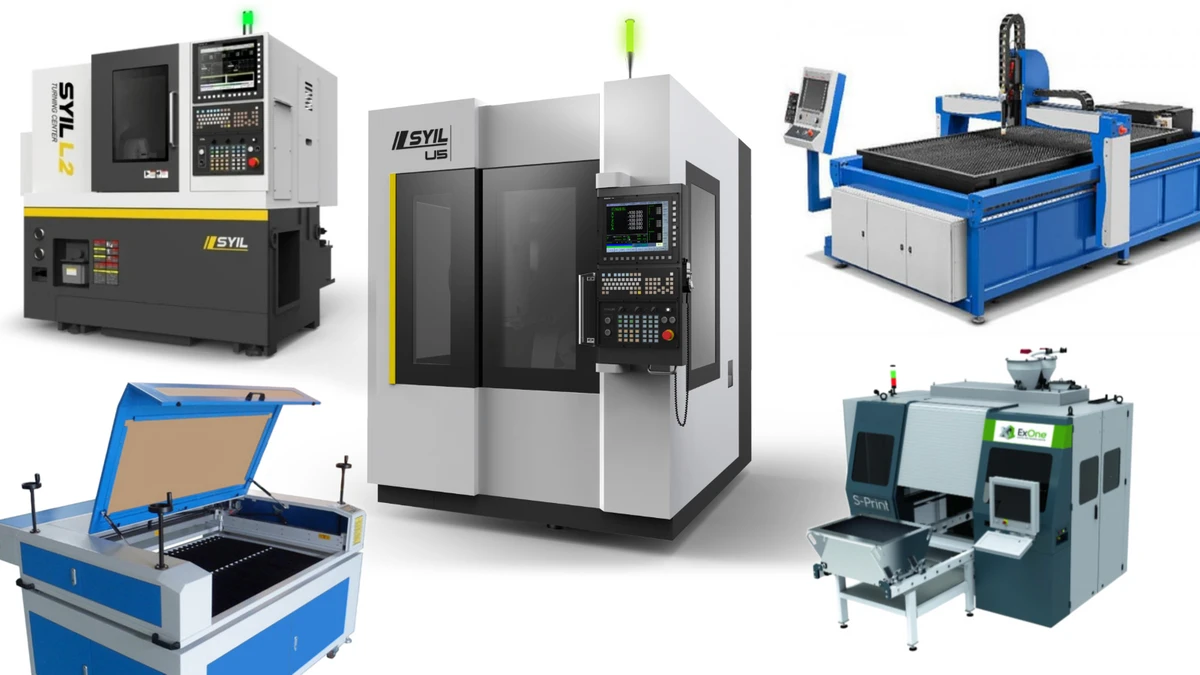

Mga Pangunahing Uri ng Makina para sa Pagmamanupaktura ng Malalaking Bahagi

Ngayon na alam mo na kung ano ang kwalipikasyon ng pagmamachine ng malalaking bahagi, ang susunod na tanong ay napakalinaw: anong kagamitan talaga ang kaya ng pagproseso ng mga napakalaking workpiece na ito? Hindi lahat ng malalaking CNC machine ay pareho ang kakayahan, at ang pagpili ng maling uri ng makina para sa iyong proyekto ay maaaring magdulot ng tagumpay o mahal na kabiguan.

Ang mga makina na ginagamit para sa pagmamanupaktura ng malalaking bahagi kumakatawan sa malaking puhunan—sinasabi natin ang tungkol sa kagamitan na maaaring punuan ang buong silid ng pasilidad. Ngunit higit pa sa sukat lamang, ang mga makina na ito ay may espesyal na konpigurasyon na idinisenyo upang tugunan ang natatanging hamon ng mga napakalaking bahagi. Tingnan natin ang pangunahing uri ng makina na makikita mo at kung kailan ang bawat isa ay angkop.

Pahiga vs Patayo na Konpigurasyon para sa Napakalaking Bahagi

Kapag sinusuri mo ang isang malaking CNC milling machine para sa napakalaking bahagi, ang oryentasyon ng spindle ay lubos na nagbabago sa mga posibilidad. Ang pag-unawa sa pagkakaiba ng dalawang ito ay tumutulong sa iyo na piliin ang tamang makina para sa iyong tiyak na aplikasyon.

Mga Horizontal Boring Mill nagtatayo ng spindle nang pahiga, na nagpapahintulot sa cutting tool na lapitan ang workpiece mula sa gilid. Ayon sa mga teknikal na sanggunian ng industriya , ang konfigurasyong ito ay nag-aalok ng mas mataas na katatagan habang nagta-tutuo—lalo na kapag ginagamit sa pagmamasin ng mabigat at malalaking stock. Ang pahalang na oryentasyon ay nagpapadali ng epektibong pag-alis ng mga chip dahil ang grabidad ay kusang nagpapalayo sa mga chip mula sa lugar ng pagtutuo, na nakakaiwas sa sobrang init ng tool at nagpapahaba ng buhay ng tool.

Ang mga makina na ito ay lubos na epektibo sa mga aplikasyon tulad ng mga engine block, transmission housing, at malalaking bahagi ng istruktura kung saan kinakailangan ang malalim na pagtutuo at malawak na surface milling. Ang mga serbisyo ng horizontal CNC machining ay lalo pang mahalaga sa industriya ng automotive at aerospace kung saan ang mahigpit na toleransya ay dapat panatilihin sa napakalalawak na ibabaw.

Vertical Turning Lathes (VTLs) ibalik ang tradisyonal na konsepto ng lathe—literal na. Sa isang vertical spindle at isang umiikot na horizontal na mesa, ang mga VTL ay nakakapagproseso ng mabibigat at hugis-diskong mga bahagi na hindi praktikal na i-mount sa isang horizontal na konfigurasyon. Isipin ang pagsubok na i-secure ang isang 5,000-pound na turbine housing sa isang horizontal lathe. Ang vertical na orientasyon ay nagpapahintulot sa grabidad na tumulong sa iyo, panatilihin ang estabilidad ng workpiece nang walang labis na clamping force na maaaring magdulot ng distorsyon.

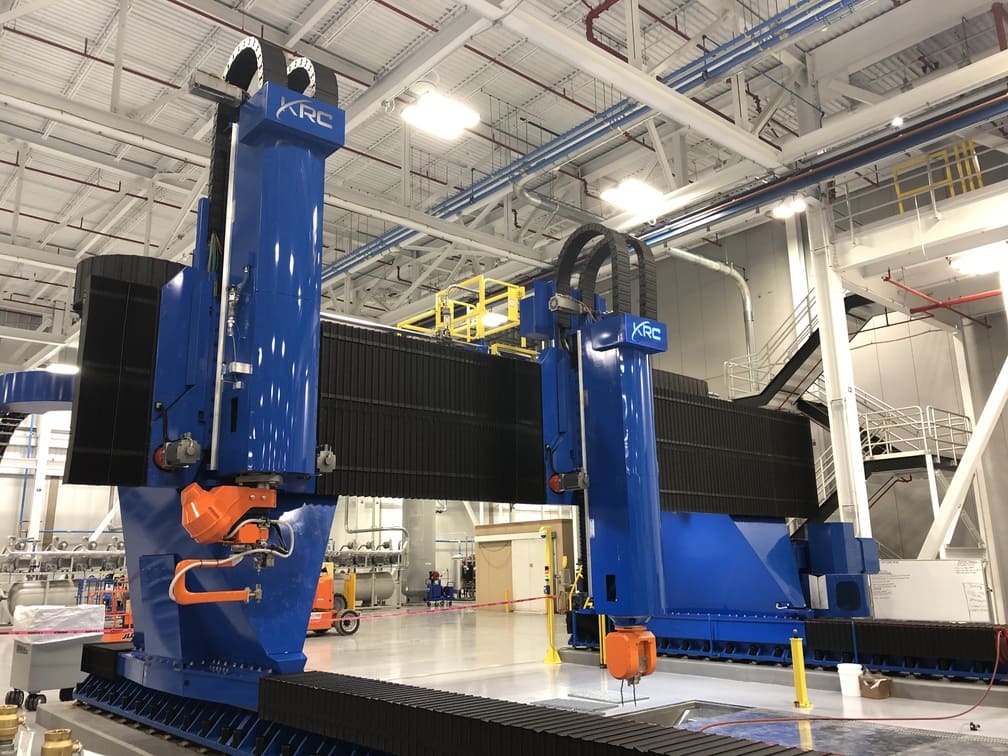

Gantry Mills ay kumakatawan sa mga workhorse ng malalaking operasyon ng CNC milling. Ang mga makina na ito ay may bridge structure na umaabot sa buong workpiece, kung saan nakamount ang spindle sa isang gumagalaw na crossrail. Ang konfigurasyong ito ay nagbibigay ng exceptional na rigidity at nagpapahintulot sa pagmamachine ng napakahabang mga bahagi—ang ilan sa mga gantry mill ay kayang pangasiwaan ang mga work envelope na lumalampas sa 30 feet sa haba. Kapag kailangan mong i-machine ang mga aircraft wing spars o malalaking structural weldments, ang gantry configuration ay madalas na ang tanging praktikal na opsyon.

Mga Malalaking 5-Axis na Makina pagsamahin ang malalaking saklaw ng trabaho kasama ang kakayahan na lapitan ang bahagi ng trabaho mula sa halos anumang anggulo. Bilang CBM Precision Parts mga tala tungkol sa kanilang Mighty Viper x242, ang ilang bridge mill ngayon ay nag-aalok ng mga saklaw ng trabaho na umaabot sa 398 x 165 x 118 pulgada—na higit sa 33 poot ng paggalaw sa X-axis. Ang variable crossrail design sa mga advanced na makina ay nagpapahintulot sa mga operator na i-adjust ang distansya sa pagitan ng spindle at ng mesa, upang maksimisinhin ang parehong saklaw ng trabaho at katatagan ng spindle.

Mga Tukoy na Sukat ng Saklaw ng Makina na Dapat Isaalang-alang

Kapag sinusuri mo kung ang isang workshop ay kayang gawin ang iyong malaking komponente, ang pag-unawa sa mga tukoy na sukat ng saklaw ay naging napakahalaga. Ang isang CNC machine na sapat ang laki para sa iyong bahagi ay hindi lamang tungkol sa kabuuang dimensyon—kundi tungkol sa pag-unawa kung ano talaga ang ibig sabihin ng bawat tukoy na sukat para sa iyong proyekto.

Narito ang karaniwang kapasidad sa iba’t ibang uri ng makina:

Uri ng Makina	Karaniwang Sukat ng Saklaw	Pinakamahusay na Aplikasyon	Mga Kakayahang Presisyon
Horizontal Boring Mill	72" x 120" na mesa, 60"+ na paggalaw ng spindle	Mga engine block, gearbox, malalaking housing, at mga operasyong pang-deep boring	±0.001" hanggang ±0.0005" depende sa sukat
Gantry Mill	Hanggang 400"+ na paggalaw sa X, 160"+ na paggalaw sa Y	Mga istruktura para sa aerospace, mga welded component, mahabang prismatikong bahagi	±0.002" hanggang ±0.001" sa buong saklaw
Vertical Turning Lathe	30" OD x 80" haba (at mas malaki pa)	Mga housing ng turbine, malalaking flange, mga bahaging hugis singsing	±0.001" sa diameter, ±0.002" sa haba
5-Axis Bridge Mill	Variable, hanggang 398" x 165" x 118"	Mga kumplikadong bahagi para sa aerospace, pagmamakinis sa maraming panig, mga impeller	±0.001" hanggang ±0.0005" na may pagsusuri habang nangyayari ang proseso
Floor-Type Boring Mill	Walang hanggang X-travel (nakakabit sa riles), 80" o higit pa na Y-travel	Mga napakahabang bahagi, mga frame ng press, kagamitan sa pagmimina	±0.002" hanggang ±0.001" na may kompensasyon gamit ang laser

Pansinin kung paano nagbabago ang mga kakayahan sa katiyakan depende sa sukat? Hindi ito limitasyon ng mga makina mismo—ito ay sumasalamin sa mga pisikal na katotohanan ng thermal expansion, tool deflection, at positioning accuracy sa mahahabang distansya. Ang isang malaking CNC milling machine ay tunay na kayang makamit ang mas mahigpit na toleransya sa mga lokal na tampok, ngunit ang pagpapanatili ng mga parehong toleransya sa buong 20-piye na lawak ay nangangailangan ng sopistikadong mga estratehiya sa kompensasyon.

Isa sa mga teknikal na katangian na madalas hindi pinapansin ay ang kapangyarihan ng spindle. Ang malalaking CNC machine ay karaniwang may mga spindle na nasa hanay mula 50 hanggang higit sa 100 horsepower, na nagpapahintulot sa agresibong rate ng pag-alis ng materyal—na panatilihin ang makatuwirang cycle time kahit na napakaraming materyal ang inaalis. Ang mga opsyon para sa spindle na may mataas na torque, gaya ng nabanggit sa ugnayan sa aerospace, malalaking proyektong pangkonstruksyon, at aplikasyon sa enerhiya, ay nagbibigay-daan sa mga shop na gumawa ng mas malalim na pagputol nang hindi nawawala ang kalidad ng surface finish.

Isa pa ring mahalagang kadahilanan? Ang mga pallet changer at kakayahan sa awtomatikong operasyon. Ang ilang makabagong bridge mill ay may kasamang dalawang pallet changer na nagpapahintulot sa walang tao na operasyon. Habang isinasagawa ang pagmamachine sa isang pallet, ang mga operator ay maaaring mag-load, mag-unload, at suriin ang mga bahagi sa ikalawang pallet. Para sa malalaking bahagi na may mahabang cycle time, ang ganitong awtomatikong sistema ay lubos na nagpapabuti sa paggamit ng machine.

Ang pag-unawa sa mga teknikal na detalye na ito ay nakakatulong upang magtanong ka ng tamang mga katanungan kapag sinusuri ang mga potensyal na kasosyo sa pagmamakinis. Ngunit kahit ang pinakamalakas na makina ay hindi magbibigay ng de-kalidad na resulta kung ang mga hamon sa katiyakan ay hindi naaangkop na napapamahalaan—na dinala tayo sa katotohanan ng pagpapanatili ng katiyakan sa malawak na saklaw.

Mga Hamon sa Katiyakan at Katotohanan Tungkol sa Toleransya sa Malawak na Saklaw

Narito ang isang bagay na karamihan sa mga workshop ay hindi sasabihin sa iyo nang direkta: ang antas ng katiyakan na maaaring makamit mo sa isang bahagi na may sukat na 2 pulgada ay lubos na iba sa kung ano ang realistiko sa isang bahagi na may sukat na 20 talampakan. Hindi dahil kulang sa kakayahan ang malalaking CNC machine—kundi dahil ang pisika ay sumasalungat sa iyo sa paraan na hindi talaga mahalaga sa mas maliit na sukat.

Kapag ikaw ay paggawa ng mga bahagi na may precision CNC machining sa malawak na saklaw , ang bawat kadahilanan na nakaaapekto sa katiyakan ay nadadagdagan ng epekto nito. Ang mga pagbabago sa temperatura na nagdudulot ng di-malaking paggalaw sa maliit na bahagi ay nagbubunga ng malalaking pagbabago sa sukat sa malalaking piraso ng gawa. Ang pagyuko ng kasangkapan na hindi napapansin sa karaniwang operasyon ay naging pangunahing sanhi ng pagkawala ng katiyakan kapag umaabot ito nang malalim sa loob ng mga kuweba. Ang pag-unawa sa mga hamong ito—at ang kaalaman kung paano ito nalulutas ng mga eksperyensiyadong workshop—ang siyang naghihiwalay sa matagumpay na mga proyekto ng malalaking bahagi mula sa mahal na kabiguan.

Paano Nakaaapekto ang Pagpapalawak Dahil sa Init sa Katiyakan ng Malalaking Piraso ng Gawa

Isipin mo na ikaw ay gumagawa ng isang bahagi na gawa sa aluminum na may haba na 10 piye. Ang isang pagtaas sa temperatura na lamang na 10°F ay magdudulot ng paglaki sa bahaging iyon ng humigit-kumulang 0.014 pulgada. Mukhang di-significant? Ang ganitong pagbabago sa sukat ay sapat nang magdulot ng labag sa toleransiya sa mga tampok na nangangailangan ng katiyakan—at lalo pang lumalala ang problema sa mahabang siklo ng pagmamakinis.

Ayon sa teknikal na pagsusuri ng Frigate, ang thermal stability ay gumagampan ng pangunahing papel sa pagtitiyak ng katiyakan sa mga malalaking bahagi na naka-CNC machined. Ang mga pagbabago sa temperatura habang nangyayari ang pagmamachine ay nagdudulot ng dimensional drift at distortion, lalo na sa mahabang production cycle kung saan maaaring nasa machine ang mga bahagi sa loob ng ilang oras o kahit araw-araw.

Ang hamon sa thermal stability ay gumagana sa maraming antas:

• Paglaki ng Workpiece: Habang mainit ang materyal mula sa mga operasyon sa pagputol at sa mga pagbabago ng ambient temperature, pisikal na lumalaki ang bahagi—nang hindi pantay sa maraming kaso, dahil ang mga lugar na aktibong pinuputol ay mainit nang mas mabilis kaysa sa mga lugar na naghihintay pa para sa susunod na operasyon
• Paggalaw ng Estratektura ng Machine: Ang sarili nitong machine tool ay lumalaki at sumusukat din batay sa mga pagbabago ng temperatura, na nakaaapekto sa posisyon ng spindle na nauugnay sa worktable
• Kumulatibong Epekto: Kapag ginamamachine ang isang malaking komponente sa loob ng maraming shift, ang mga pagbabago sa temperatura mula umaga hanggang hapon ay maaaring magdulot ng sapat na paggalaw upang makabuo ng mga sukatang mali sa pagitan ng mga feature na ginamamachine sa iba't ibang oras

Sa pagmamanufacture ng aerospace, ang mga pag-aaral na tinutukoy ng mga eksperto sa industriya ay nagpapakita na ang mga pagkakaiba na kasing maliit lamang ng 0.002 pulgada ay maaaring pinsalaan ang integridad ng komponente. Kapag nagsisilbi ka ng mga bahagi na umaabot sa ilang talampakan, ang pagkamit ng antas ng pagkakapare-pareho na ito ay nangangailangan ng sinasadyang mga estratehiya sa pamamahala ng init na lampas sa karaniwang mga gawain sa workshop.

Pamamahala sa Pagkaligat ng Kagamitan sa mga Operasyong May Mahabang Abot

Isipin ang sumusunod na senaryo: kailangan mong i-machine ang isang pocket na may lalim na 18 pulgada sa isang malaking istruktural na bahagi. Ang cutting tool ay kailangang umabot nang malayo mula sa spindle upang marating ang ibabaw ng gawaan, at bawat pulgada ng pag-extend ay nagpapalakas ng mga puwersa na sinusubukang ipaikut-ikot ang kagamitan mula sa nais na landas nito.

Teknikal na gabay ng Seco Tools nagpapaliwanag na sa machining na may mahabang abot at extended-tool, ang mga cutting edge ay gumagana sa isang malaking distansya mula sa tool holder at sa kanyang koneksyon sa makina. Ito ay nagreresulta sa hindi ninanais na vibration, radial deflection, at pagkabend ng kagamitan dahil sa mga mekanikal na load.

Ang mga kahihinatnan ng pagyuko ng kagamitan ay lumalampas sa simpleng mga pagkakamali sa sukat:

• Radial Deflection: Nagpupush ng kagamitan pahalang, na nakaaapekto sa katiyakan at naglilimita sa mga abot-kayang lalim ng pagputol
• Tangential Deflection: Nagpupush ng kagamitan pababa at palayo sa sentro ng workpiece, na binabawasan ang mga clearance angle at nagdudulot ng pagrub sa halip na malinis na pagputol
• Vibration at Chatter: Ang mahabang kagamitan ay nagpapalaki sa mga dinamikong puwersa sa pagmamakinis, na nagdudulot ng mga problema sa surface finish at nagpapabilis sa pagsusuot ng kagamitan

Kung walang tamang kompensasyon, ang mga negatibong epekto ay kinabibilangan ng mahinang surface finish, pagkawala ng katiyakan, mabilis na pagsusuot ng kagamitan, pagkabigo ng kagamitan, at posibleng seryosong pinsala sa makina. Para sa mga shop na gumagawa ng CNC precision machined parts nang malaki ang volume, ang pagpapakatatag ng kakayahan sa pamamahala ng deflection ay hindi opsyonal—ito ay mahalaga para sa kanilang pagtunay.

Realistic na Inaasahang Tolerance Ayon sa Sukat ng Bahagi

Isa sa mga pinakamahalagang usapan na dapat gawin kasama ang anumang malaking tagapagbigay ng serbisyo sa precision machining ay ang bukas na talakayan tungkol sa mga toleransya. Ang mga bagay na maaaring makamit sa isang bahagi na may sukat na 6 pulgada ay karaniwang hindi realistiko sa isang 6-piye na haba, kahit na ano pa ang kalidad ng kagamitan.

AS Pagsusuri ng Technox Machine nagmumungkahi na ang mga kadahilanan na karaniwang negatibong nakaaapekto sa katiyakan ng pagmamachine ay lumalaki ang epekto kapag ang mga bahagi ay mas malaki. Ibig sabihin, kailangan ng maingat na pagsasaalang-alang sa pagsubaybay at pagharap sa mga kadahilanang ito.

Narito ang isang realistiko at makatotohanang pananaw sa mga inaasahang toleransya para sa mga serbisyo sa mataas na precision machining na gumagamit ng malalaking komponente:

• Mga Toleransya ng Lokal na Mga Katangian: Ang mga indibidwal na butas, bulsa, at ibabaw ay karaniwang maaaring panatilihin sa loob ng ±0.001" o mas mahigpit pa, katulad ng mga mas maliit na bahagi
• Mga Katangian sa Pagitan ng Mga Katangian sa Maikling Distansya: ang ±0.001" hanggang ±0.002" ay maaaring makamit gamit ang tamang kontrol sa proseso
• Mga Katangian sa Pagitan ng Mga Katangian sa Buong Haba ng Bahagi: ang ±0.002" hanggang ±0.005" ay naging mas realistiko para sa mga bahagi na umaabot sa ilang piye, depende sa materyales at sa mga kontrol sa kapaligiran
• Patlat at Tuwid sa Mahabang Habang: ±0.003" hanggang ±0.010" bawat talampakan ng haba, na nag-iiba nang malaki batay sa katatagan ng materyal at kalagayan ng pagpapahina ng stress

Ang mga ito ay hindi mga kahihirapan na dapat itago—ito ay mga pisikal na katotohanan na pinaplano ng mga eksperyensiyadong workshop. Ang susi ay ang pagtatatag ng makatotohanang inaasahan mula sa simula at ang pagdidisenyo ng mga proseso na nakakamit ng kinakailangang toleransya kung saan talaga ito mahalaga para sa pagganap.

Mga Estratehiya sa Pagbawas ng Epekto na Tunay na Gumagana

Ang pagkakaroon ng kaalaman sa mga hamon ay kalahati lamang ng labanan. Narito kung paano tinatanggap ng mga ekspertong tagagawa ng presisyong CNC parts ang mga hadlang sa katiyakan na ito:

• Mga Kapaligiran na Kontrolado ang Temperatura: Ang mga lugar ng pagmamasma na kontrolado ang klima ay panatag na pinapanatili ang pare-parehong temperatura, kadalasan sa loob ng ±2°F, upang mabawasan ang mga pagbabago sa sukat dulot ng init. Ang ilang napakahusay na pasilidad ay nagpapabilis ng katatagan ng temperatura ng hangin at ng coolant para sa pinakamataas na pagkakapareho.
• Mga Estratehikong Sekwensiya ng Pagmamasma: Sa halip na kumpletuhin ang lahat ng operasyon sa isang dulo bago lumipat sa kabila, ang mga ekspertong programmer ay nagkakasunod-sunod ng mga operasyon upang balansehin ang distribusyon ng init at bigyan ng oras para sa paglamig sa pagitan ng bawat pass. Ang paggawa ng mga semi-finish pass at pagsukat sa pagitan nila bago gawin ang mga finishing pass ay mahalaga upang makamit ang mahigpit na toleransya.
• Pagsukat Habang Ginagawa: Ang mga sistema ng probing na nakailang sa siklo ng pagmamasina ay nasisiguro ang mga sukat bago ang mga kritikal na operasyon, na nagbibigay-daan sa real-time na pag-aadjust. Tulad ng ipinapakita ng pamamaraan ng Frigate, ang mga laser tracker at optical CMM ay nagbibigay ng mga pagsukat na walang kontak upang matiyak ang katiyakan habang ginagawa ang produksyon.
• Mga Operasyon sa Pagpapalaglag ng Stress: Ang stress sa materyal ay nagdudulot ng mga distorsyon na lumilitaw pagkatapos ng pagmamasina kapag muling inilalabas ang panloob na tensyon. Para sa mga mahahalagang malalaking bahagi, ang heat treatment para sa pagpapalaglag ng stress sa pagitan ng roughing at finishing operations ay nagpipigil sa paggalaw pagkatapos ng pagmamasina.
• Mga Kagamitan na Pumipigil sa Vibrasyon: Ang mga espesyalisadong holder ng kagamitan na may panloob na mekanismong pampigil ng pagvibrar ay nakakatutol sa mga pagkakataong mag-vibrate ng mga cutting tool na may mahabang reach. Ang mga solusyong ito ay maaaring magbigay-daan sa mga operasyon na may mahabang overhang nang dalawang beses na mas mabilis kaysa sa mga tradisyonal na kagamitan habang pinapanatili ang kalidad ng surface finish.
• Mga Parameter sa Paggawa na Nakaaadapta: Kapag ginagamit ang mga kagamitan na may haba ng flute na higit sa dalawang beses ang diameter nito, binabawasan ng mga ekspertong operator ang surface footage at feed-per-tooth upang bawasan ang deflection. Katulad nito, kapag ang mga kagamitan ay lumalabas nang higit sa apat na beses ang kanilang diameter mula sa holder, kinakailangan na bawasan ang axial depth of cut.

Ano nga ba ang pangkalahatang resulta? Ang pagkamit ng kahusayan sa malaking scale ay nangangailangan ng maingat na pagpaplano, pamumuhunan sa mga kontrol ng kapaligiran, at disiplina sa proseso na umaabot nang malayo sa mga kailangan ng karaniwang paggawa. Ang mga shop na nauunawaan ang mga katotohanang ito—at nagpapahayag nito nang bukas at tapat—ang mga pinakamalamang na magtataguyod ng malalaking bahagi na naka-CNC at naka-precise na tunay na sumasapat sa inyong mga kinakailangan.

Siyempre, kahit ang pinakamalinaw na mga estratehiya ng kahusayan ay umaasa sa isang pangunahing kakayahan: ang paghawak nang ligtas sa napakalaking bahagi ng gawaing hindi nagdudulot ng mga distorsyon na sinusubukang iwasan.

Mga Estratehiya sa Pagpapahawak ng Bahagi

Mayroon ka nang tamang makina at nauunawaan mo ang mga hamon sa kahusayan, ngunit narito ang isang tanong na kadalasang nagpapabigo sa mga ekspertong inhinyero: paano mo talaga mapapanatiling matatag ang isang bahagi ng gawaing may timbang na 2,000 libra habang ang mga kasangkapang panggupit ay gumagawa ng libu-libong libra ng puwersa laban dito? Dito nga nakasalalay ang tagumpay o kabiguan sa pagmamasin ng malalaking bahagi.

Ang pagpapahawak ng mga napakalaking bahagi ay hindi lamang tungkol sa mas matalas na pagkakapit. Kung ilalagay mo ang sobrang presyon, magdudulot ka ng distorsyon sa mismong bahagi na sinusubukang pino na maproseso. Kung kulang naman ang presyon, ang bahagi ng gawa ay lilipat habang ginugupit—nawawala ang kalidad nito at posibleng masira ang mahal na kagamitan. Ang solusyon ay nasa estratehikong disenyo ng fixture, matalinong distribusyon ng pagkakapit, at maingat na pamamahala ng datum sa iba’t ibang mga setup.

Pasadyang Disenyo ng Fixture para sa Mga Napakalaking Bahagi

Kapag ang mga karaniwang vice at clamp ay hindi kayang gawin ang gawain, ang mga pasadyang fixture ay naging mahalaga. Ngunit ang pagdidisenyo ng epektibong workholding para sa malalaking bahagi ay nangangailangan ng pag-unawa sa mga puwersa na hindi kailanman nararanasan ng mas maliit na mga bahagi.

Isipin ang mangyayari kapag isang mabigat na bahagi ay nakapatong sa mesa ng makina. Ang grabidad lamang ay lumilikha ng stress concentration sa mga punto ng suporta. Idagdag ang mga puwersa sa pagputol na pumipindot nang pahalang sa bahagi, at mayroon ka nang isang kumplikadong sitwasyon sa pag-load na nangangailangan ng pagsusuri sa engineering — hindi lamang ng mas malalaking clamp.

Ayon sa gabay sa pagmamanupaktura ng PTSMAKE, ang fixture ay naging kasing-kritikal ng sariling cutting tool para sa mga kumplikadong bahagi. Ang layunin ay magbigay ng pinakamataas na rigidity gamit ang pinakamababang clamping force, na nagpapamahagi ng presyon nang pantay upang maiwasan ang pinsala o distorsyon.

Maraming pamamaraan sa workholding ang napatunayang epektibo para sa vertical machining at horizontal operations ng malalaking bahagi:

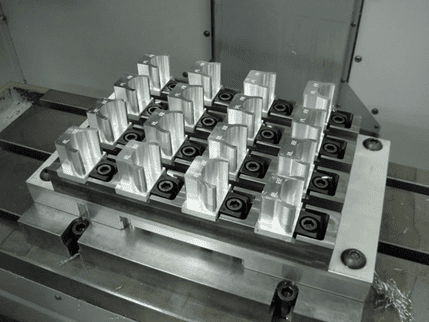

• Modular na Sistema ng Workholding: Ang mga sistemang grid-plate na may T-slot sa regular na mga agwat ay nagbibigay-daan sa flexible na pagpaposisyon ng mga clamp nang walang custom na machining. Ang mga sistemang ito ay sumasakop sa iba't ibang hugis ng bahagi gamit ang mga standardisadong komponente na maaaring i-reconfigure sa pagitan ng mga gawain.
• Mga Aplikasyon ng Vacuum Table: Para sa malalaking, patag na sheet na materyales, ang vacuum workholding ay nagbibigay ng pantay na puwersa ng pagkakapit sa buong ibabaw. Habang Ang teknikal na dokumentasyon ng DATRON ay paliwanag, ang isang piraso na may sukat na 9 pulgada kuwadrado sa ilalim ng vacuum ay nakakaranas ng higit sa 1,190 pounds na puwersa ng pagkakapit sa antas ng dagat—at ito ay tumutugma nang linear sa lawak ng ibabaw.
• Mga Estratehiya ng Multi-Point Clamping: Sa halip na umaasa sa ilang mataas na puwersang clamp, ang pagkakalat ng puwersa ng pagkakapit sa maraming punto ay nagpipigil sa lokal na distorsyon. Ang paraang ito ay lalo pang mahalaga para sa mga bahaging manipis ang pader o nababaluktot.
• Mga Sakripisyonal na Suportang Estructura: Ang pagdaragdag ng pansamantalang mga suportang tampok—na tinatanggal sa huling mga operasyon—ay nagbibigay ng rigidity habang ginagawa ang mahahalagang pagputol nang hindi nakaaapekto sa hugis ng natapos na bahagi.

Ang hamon sa inhinyeriya ay lumalala kapag sinusuportahan ang mga mabibigat na bahagi ng gawaing hindi nagdudulot ng pagkabali. Maaaring magkaroon ng pansamantalang pagkabali ang isang malaking plato ng aluminum dahil sa sariling bigat nito kung ito lamang ang suportado sa mga gilid. Ang estratehikong paglalagay ng suporta—na kadalasan ay gumagamit ng mga adjustable na jack screw o mga sumasabay na suporta—ay panatilihin ang kabilugan habang pinaproseso ang bahagi.

Mga Estratehiya sa Paglipat ng Datum para sa Maraming Set-up

Narito kung saan humaharap ang mga serbisyo sa pagmamasin ng malalaking bahagi sa kanilang pinakamahirap na hamon: kapag ang isang bahagi ng gawa ay nangangailangan ng pagmamasin sa maraming panig o lumalampas sa saklaw ng isang makina, paano mapapanatili ang katiyakan sa pagitan ng bawat set-up?

Bawat oras na ihihiwalay at muling iklamp ang isang bahagi, may potensyal na error na ipinakikilala. Ayon sa mga eksperto sa paggawa, imposible ang muling ilagay ang isang bahagi nang perpekto at walang error sa pag-uulit. Ang mga maliit na kawalan ng katiyakan na ito ay nagkakalat sa bawat set-up—ang isang pangyayari na tinatawag na tolerance stack-up na maaaring gawing labag sa espesipikasyon ang mga mahahalagang sukat.

Ang matagumpay na paglipat ng datos ay nakasalalay sa pagtatatag ng malinaw na mga punto ng sanggunian at sa paggamit nito nang paulit-ulit.

1. Itakda Muna ang Pangunahing Mga Katangian ng Datum: Pakinisin ang mga ibabaw na magiging mga punto ng sanggunian para sa lahat ng sumusunod na operasyon bago ang anumang iba pang katangian. Ang mga ibabaw na ito ng datum ay dapat na madaling ma-access para sa probing o pisikal na kontak sa mga susunod na pag-setup.
2. Idisenyo ang mga Lokator ng Fixture Ayon sa mga Datum: Lumikha ng mga elemento ng fixture na eksaktong kumakapit sa mga pangunahing katangian ng datum. Ang mga pin ng dowel na may kahusayan, mga ibabaw na nakapirme sa makina, o mga butas na idinisenyo lamang para sa lokasyon ay nagbibigay ng paulit-ulit na posisyon.
3. Suriin ang Posisyon Bago Magputol: Gamitin ang on-machine probing upang ikumpirma ang lokasyon ng workpiece matapos ang bawat pag-setup. Ihambing ang mga sukat na nakuhang posisyon sa inaasahang mga halaga at ilapat ang mga offset kung kinakailangan bago magsimula ang pagmamakina.
4. Idokumento at Subaybayan ang Kumulatibong Kamalian: Sukatin ang mga mahahalagang katangian pagkatapos ng bawat pag-setup, na sinusubaybayan kung paano tumitibay ang dimensional na pagkakaiba. Ang datos na ito ay tumutulong upang matukoy kung kailan malapit nang umabot sa mga limitasyon ang tolerance stack-up.
5. Magplano ng mga Operasyon upang Minimizan ang mga Setup: Pangkatin ang mga operasyon na may magkakatulad na datum references. I-proseso ang lahat ng mga katangian na nangangailangan ng access mula sa isang direksyon bago i-reclamp ang bahagi para sa iba pang oryentasyon.

Para sa mga napakahalagang aplikasyon, ilang shop ang nagmamachine ng mga tooling ball o reference surface na nakalaan sa mga hindi gumagamit na bahagi ng workpiece. Ang mga eksaktong katangiang ito ay nagbibigay ng pare-parehong mga punto ng pagkuha na maaaring lokalin ng laser tracker o CMM equipment na may katiyakan hanggang sa antas ng micron, anuman ang bilang ng beses na inililipat ang bahagi sa pagitan ng mga machine.

Ang investisyon sa tamang estratehiya ng workholding ay nagdudulot ng mga benepisyo na lampas sa katiyakan. Ang maayos na idisenyong fixtures ay nababawasan ang setup time—na isa sa pangunahing tagapagtaguyod ng gastos sa pagmamachine ng malalaking bahagi kung saan maaaring kumuha ng maraming oras ang setup. Nagpapabuti rin sila ng kaligtasan sa pamamagitan ng pagse-secure sa mabibigat na workpieces laban sa di-inaasahang paggalaw habang isinasagawa ang agresibong cutting operations.

Kasama ang mga pundasyon ng workholding, may isa pang mahalagang kadahilanan na kailangang pansinin: ang pagpili ng mga materyales na may panatag na pag-uugali sa malaking sukat habang natutugunan ang iyong mga kinakailangan sa pagganap.

Mga Pag-iisip sa Pagpili ng Materyales para sa Tagumpay ng Malalaking Bahagi

Nakuha mo na ang tamang kagamitan at nabuo ang matibay na mga estratehiya para sa workholding. Ngunit narito ang isang kadahilanan na maaaring sirain ang anumang proyekto, kahit na ang pinakamasusing naplanong: ang pagpili ng maling materyales para sa iyong malaking bahagi. Kapag binabago mo ang mga bahagi na umaabot sa ilang talampakan, ang pag-uugali ng materyales sa malaking sukat ay naging isang mahalagang pagsasaalang-alang.

Ang mga bagay na gumagana nang mahusay para sa maliit na mga bahagi na ginawa gamit ang CNC milling ay madalas na nagdudulot ng mga problema sa mas malalaking sukat. Ang thermal expansion na halos hindi napapansin sa kompakto at maliit na mga bahagi ay naging isang malaking hamon sa pagpapanatili ng toleransya kapag dumadami ang haba. Ang timbang na madaling pangasiwaan sa maliit na mga workpiece ay nangangailangan ng matibay na fixturing at sistema ng paghawak sa materyales para sa mga custom na machined parts sa malalaking sukat. Ang pag-unawa sa mga hamong partikular sa bawat uri ng materyal ay tumutulong sa iyo na pumili ng mga komponente na talagang magiging matagumpay sa produksyon ng malalaking bahagi.

Mga Pagkakaiba sa Pag-uugali sa Init Ayon sa Uri ng Materyal

Naaalala mo pa ba ang talakayan tungkol sa thermal expansion kanina? Narito kung saan direktang nakaaapekto ang pagpili ng materyal sa hamong ito. Ayon sa reference data ng MISUMI tungkol sa thermal expansion, ang iba't ibang materyal ay lumalawak sa lubhang magkakaibang bilis—at ang pagkakaiba na ito ay lubhang mahalaga para sa mga sobrang laki na CNC mechanical parts.

Isipin ang sumusunod na senaryo: gumagawa ka ng isang bahagi na may haba na 10 talampakan, at ang temperatura sa shop ay tumataas ng 15°F habang nagpapatuloy ang mahabang pag-cut. Depende sa uri ng materyal na ginagamit mo, narito ang mangyayari:

• Aluminum (CTE: 21–24 × 10⁻⁶/°C): Ang bahagi ay lumalaki nang humigit-kumulang 0.021 hanggang 0.024 pulgada—na maaaring magdulot ng paglabag sa mga kinakailangan sa kahusayan
• Carbon Steel (CTE: 11–13 × 10⁻⁶/°C): Ang paglaki ay bumababa sa humigit-kumulang 0.011 hanggang 0.013 pulgada—halos kalahati lamang ng paglaki ng aluminum
• Titanium (CTE: 8.6 × 10⁻⁶/°C): Mas kaunting paglaki pa—humigit-kumulang 0.009 pulgada lamang—mahusay na pagkakapare-pareho ng sukat
• Stainless Steel 304 (CTE: 17.3 × 10⁻⁶/°C): Nasa gitna—humigit-kumulang 0.017 pulgada ang paglaki

Ayon sa mga eksperto sa pagmamanupaktura ng PEKO Precision mula sa kanilang pinagsamang karanasan na mahigit sa 150 taon, ang kontrol sa temperatura ng makina at ng base na materyal ay lubhang mahalaga. Nakita nila ang mga hindi tinatanggap na pagkakaiba sa mga pagsukat na ginawa sa loob ng makina at sa mga pagsukat sa laboratorio ng kalidad dahil lamang sa mga sistema ng coolant na nagpalamig ng mga bahagi nang lumampas sa toleransya, kaya't lumaki ang mga ito kapag na-init.

Ang hamon sa thermal ay umaabot pa sa simpleng expansion. Iba-iba ang bilis ng pagdaloy ng init ng iba't ibang materyal habang tinutukoy ang mga operasyon sa pagputol. Ang mahusay na thermal conductivity ng aluminum ay mabilis na nagpapakalat ng init mula sa pagputol, samantalang ang mahinang conductivity ng titanium ay nagpapasentro ng init sa interface ng tool at workpiece. Nakaaapekto ito hindi lamang sa dimensional stability kundi pati na rin sa buhay ng tool at sa kalidad ng surface finish.

Kapag Ang Timbang ng Materyal Ay Naging Isang Paktor Sa Pagmamachine

Isipin ang paglo-load ng isang steel billet na may timbang na 3,000 pounds sa isang machine table. Ngayon, isipin ang parehong laki ng aluminum billet na may timbang na humigit-kumulang sa 1,000 pounds. Ang pagkakaiba sa timbang ay lubos na nagbabago sa lahat ng aspeto ng paraan kung paano ito hinahawakan, inifixture, at pinoproseso.

Ang timbang ay nakaaapekto sa produksyon ng malalaking komponente sa ilang mahahalagang paraan:

• Mga Kinakailangan sa Fixturing: Ang mabibigat na steel component ay maaaring mag-self-locate sa ilalim ng gravity ngunit nangangailangan ng matatag na fixture upang labanan ang mga cutting force. Ang mas magaan na aluminum na bahagi ay nangangailangan ng mas agresibong clamping upang maiwasan ang paggalaw habang ginagawa ang mabilis at malakas na pagpuputol.
• Kapasidad ng Machine Table: Bawat machine ay may limitasyon sa timbang. Ang isang table na may rating na 5,000 pounds ay kayang magdala ng mga steel part na may mas maliit na dimensyon kumpara sa mga katumbas na aluminum component.
• Pamamahala ng Materiales: Ayon sa mga eksperto ng PEKO, ang tamang crane at lifting equipment ay naging napakahalaga. Ang maling posisyon ng strap o lifting eye ay maaaring magdulot ng pagkabuko ng malalaking machined parts dahil sa kanilang sariling timbang habang inaalis.
• Deflection Habang Ginagawa ang Machining: Ang mga mabibigat na bahagi ng gawa ay bumabagsak sa pagitan ng mga punto ng suporta. Ang isang mahabang bakal na bar na umaabot sa dalawang fixture ay maaaring mag-deflect nang napapansin sa gitna, kaya kailangan ng karagdagang suporta upang mapanatili ang katasan.

Para sa mga aplikasyon kung saan ang timbang ang nagdidikta sa disenyo—tulad ng aerospace, transportasyon, at portable equipment—ang pagpili ng materyales ay karaniwang nagsisimula sa mga kinakailangan sa density at pabalik-pabalik na tinutukoy ang mga katanggap-tanggap na kompromiso sa pagmamachine.

Paghahambing ng Materyales para sa Mga Aplikasyon na May Malalaking Bahagi

Ang pagpili ng tamang materyal ay nangangailangan ng pagbabalanse ng maraming kadahilanan nang sabay-sabay. Ang paghahambing na ito ay tumutulong sa iyo na suriin kung paano gumaganap ang karaniwang mga materyales para sa mga bahagi ng CNC machine sa mga mahahalagang parameter para sa mga sobrang laki ng komponente:

Materyales	Tasa ng Pagpalawak Dahil sa Init (×10⁻⁶/°C)	Paktor ng Timbang (Kaugnay na Density)	Kailangan ng Stress Relief	Mga Isinasaalang-alang sa Machining
Aluminum Alloys (6061, 7075)	21-24	Mababa (2.7 g/cm³)	Katamtaman—inirerekomenda para sa mga bahaging may mahigpit na toleransya	Mahusay na pagmamachine, mataas na bilis ang maaaring gamitin; dapat subaybayan ang work hardening sa ilang mga alloy. Madaling umalis ang mga chips.
Carbon Steel (1018, 4140)	11-13	Mataas (7.85 g/cm³)	Mataas—mahalaga para sa mga gawaing may kahusayan upang maiwasan ang pagkabali ng hugis pagkatapos ng pagmamachine	Magandang kakayahang pang-machining, katamtam ang bilis. Ang mas mataas na pwersa sa pagputol ay nangangailangan ng matatag na pagkakalagay. Mag-ingat sa pagkakabigat ng materyal.
Stainless Steel (304, 316)	14.4-17.3	Matataas (8.0 g/cm³)	Mataas—lalo na para sa mga grado ng austenitic na madaling mag-crack dahil sa stress	Mahirap ang kakayahang pang-machining, kailangan ng mas mababang bilis. Ang mga chip ay madulas at may peligro ng pagkakabigat ng materyal. Kinakailangan ang talas ng mga tool.
Titanium (Ti-6Al-4V)	8.6	Katamtam (4.43 g/cm³)	Katamtam hanggang Mataas—depende sa hugis ng bahagi at sa nakaraang proseso	Mahirap i-machine, napakababang bilis, mataas ang pagkasira ng tool. Napakahusay na lakas-kabigatan. Kinakailangan ang espesyal na mga tool at estratehiya sa coolant.

Paggamot sa Stress: Ang Nakatagong Kinakailangan

Narito ang isang bagay na kadalasang nagpapabigla sa maraming buyer: ang stress sa materyal ay hindi nawawala lamang dahil natanggap mo na ang isang maayos na nai-machine na bahagi. Ang panloob na stress na nakakulong sa materyal habang inililikha ito sa pamamagitan ng rolling, forging, o mga nakaraang operasyon sa pagmamachine ay nananatiling handa para mailabas—na kadalasan ay nagdudulot ng pagkabali sa iyong bahaging may kahusayan pagkatapos itong umalis sa shop.

Para sa mga malalaking bahagi, lumalala ang problema na ito. Ang isang 10-piye na bakal na weldment na may residual stress ay maaaring magkabow nang napapansin pagkatapos ng machining kung saan inaalis ang mga nakakapigil na materyales. Mas malaki ang bahagi, mas maraming materyales ang aalisin, at mas malaki ang posibilidad para sa stress redistribution.

Ang mga kinakailangan sa stress relief ay nag-iiba depende sa materyales:

• Aluminyo: Pangkalahatan ay mas stable, ngunit ang mga bahaging nangangailangan ng kahusayan ay nakikinabang sa heat treatment para sa stress relief sa pagitan ng roughing at finishing. Ang ilang mga alloy (lalo na ang 7075) ay may malaking residual stress mula sa heat treatment.
• Carbon Steel: Halos palaging kailangan ng stress relief para sa mga aplikasyong nangangailangan ng kahusayan. Ang mga weldment ay lubos na nangangailangan nito. Ang karaniwang pamamaraan ay ang pag-init hanggang 1,100–1,200°F, pagpapanatili sa temperatura, at pagkatapos ay mabagal na paglamig.
• Stainless steel: Ang austenitic grades ay lalo na sensitibo sa stress. Maaaring kailanganin ang solution annealing para sa pinakamataas na katatagan, bagaman ito ay nakaaapekto sa hardness at lakas.
• Titanium: Dapat maingat na kontrolin ang mga temperatura sa stress relief upang maiwasan ang anumang epekto sa mga katangian ng materyales. Ito ay mahalaga para sa mga bahagi kung saan malaki ang dami ng materyales na inaalis.

Ayon sa mga gabay sa pagmamanupaktura mula sa Ethereal Machines, ang pag-unawa sa mga tiyak na pangangailangan ng iyong proyekto ang unang hakbang upang gawin ang impormadong desisyon tungkol sa materyales. Para sa malalaking bahagi, nangangahulugan ito ng pagsasaalang-alang hindi lamang sa mga kinakailangang pagganap ng natapos na bahagi, kundi pati na rin kung paano mag-uugali ang materyales sa buong proseso ng pagmamanupaktura.

Ang pangkalahatang konklusyon? Ang pagpili ng materyales para sa malalaking komponente ay nangangailangan ng pag-iisip na lampas sa simpleng paghahambing ng lakas at presyo. Ang pag-uugali sa init, ang epekto sa timbang, at ang mga pangangailangan sa pagbawas ng stress ay direktang nakaaapekto kung ang iyong proyekto ay makakamit ang mga kinakailangang toleransya—o magiging isang mahal na aralin sa agham ng materyales. Kapag ang tamang materyales ay napili na, ang susunod na konsiderasyon ay ang pag-unawa kung aling mga industriya ang humihiling ng mga sobrang laking komponente na ito at ano ang mga natatanging pangangailangan na dala nito.

Mga Aplikasyon sa Industriya na Nangangailangan ng Ekspertisya sa Malalaking Bahagi

Ngayon na naiintindihan na ninyo ang mga materyales na ginagamit sa pagmamasak ng malalaking bahagi, saan nga ba talaga napupunta ang lahat ng mga sobrang laki na komponent na ito? Ang sagot ay sakop ang ilan sa pinakamatitinding industriya sa buong mundo—bawat isa ay may natatanging mga kinakailangan na nagpapahina sa mga serbisyo ng presisyong pagmamasak hanggang sa kanilang limitasyon.

Ang kagiliw-giliw sa mga aplikasyong ito ay hindi lamang ang sukat ng mga bahagi. Kundi kung paano bawat industriya ay nagdaragdag ng tiyak na mga sertipikasyon, mga tukoy na materyales, at mga pamantayan sa pagsusuri sa itaas ng mga pangangailangan sa dimensyon na mahirap na mismo. Maaaring magkapareho ang sukat ng isang hub ng wind turbine at ng isang chasis ng sasakyang pangdepensa, ngunit ang mga proseso sa paggawa nila ay lubhang magkakaiba.

Mga Kinakailangan sa Aerospace Structural Component

Kapag gumagawa ka ng mga komponent na lumilipad, ang kabiguan ay hindi isang opsyon. Ang mga aerospace structural part ay kumakatawan sa ilan sa pinakamatitinding aplikasyon sa malaking pagmamasak, na pagsasama-sama ng labis na mga kinakailangan sa presisyon at mahigpit na mga proseso ng sertipikasyon.

Ayon sa dokumentasyon ng Neway Precision para sa pagmamanupaktura ng aerospace, ang mga istruktural na bahagi ay kailangang gumana nang maaasahan sa ilalim ng mataas na aerodynamic loads, thermal cycling mula sa -55°C hanggang 200°C, at matagal na pagkakalantad sa vibration—habang pinapanatili ang pinakamababang timbang.

• Mga Wing Spars at Ribs: Mga pangunahing istruktura na nagdadala ng load na umaabot sa ilang talampakan, na kadalasang pinoproseso mula sa solidong aluminum o titanium billets upang tanggalin ang mga sambungan sa pag-aassemble
• Mga Fuselage Bulkheads: Mga kritikal na istruktural na frame na nangangailangan ng toleransya na mas mahigpit kaysa ±0.01 mm sa mga tampok na nagdadala ng load
• Mga Engine Pylons: Mga istruktura ng mataas na stress na ginagamit sa pagkonekta ng mga engine sa mga pakpak, na nangangailangan ng exceptional na resistance sa fatigue
• Mga Komponente ng Landing Gear: Mga malalaking forged at machined na assembly na nakakapagdala ng labis na impact loads habang nasa touchdown

Ang kakaiba ng aerospace ay ang pasanin sa pagkakasertipiko. Ang mga serbisyo ng mabigat na pagmamakinis na nakatuon sa sektor na ito ay kailangang panatilihin ang sertipikasyon na AS9100—ang pamantayan sa pamamahala ng kalidad na partikular sa aerospace. Ang mga bahagi ay dumaan sa malawak na pagsusuri nang hindi nasira (non-destructive testing), kabilang ang pagsusuri gamit ang ultratunog para sa mga butas sa loob, pagsusuri gamit ang radyograpiya para sa integridad ng mga weld, at pagsusuri gamit ang dye penetrant para sa mga pukyut sa ibabaw.

Ang mga kinakailangan sa materyales ay katumbas din ng kahigpitan nito. Ang mga alloy ng titanium tulad ng Ti-6Al-4V ang pangunahing ginagamit sa mga aplikasyong may mataas na stress, na nag-aalok ng lakas sa paghila (tensile strength) na lampas sa 900 MPa sa halos kalahating timbang ng bakal. Ang aluminum 7075-T6 ay nananatiling pangunahing materyales para sa mga istruktura ng airframe. Ang bawat batch ng materyales ay dapat ma-track, kasama ang mga sertipiko mula sa mill na nagdidokumento ng komposisyong kimikal at mga katangiang mekanikal.

Mga Aplikasyon sa Sektor ng Enerhiya: Mula sa Hangin hanggang sa Langis at Gas

Ang kagustuhan ng industriya ng enerhiya para sa malalaking bahagi na hinahango ay sumasaklaw sa dalawang napakaibang kapaligiran—mga mataas na turbinang hangin at mahihirap na operasyon sa panghuhuli sa ilalim ng dagat. Parehong nangangailangan ng kahusayan sa malaking sukat, ngunit ang mga tiyak na kinakailangan ay lubhang magkakaiba.

Mga Bahagi ng Enerhiyang Hangin

Ang sentral na hub ng isang modernong turbinang hangin—ang sentral na casting na nag-uugnay sa mga blade sa drivetrain—ay maaaring lumampas sa 15 talampakan ang diameter at mabigat na higit sa 50,000 pounds. Ang mga bahaging ito ay nangangailangan ng malalaking kakayahan sa pagmamachine na iilan lamang ang mayroon:

• Mga hub assembly: Malalaking ductile iron o bakal na casting na nangangailangan ng eksaktong pagpapakulay (boring) sa mga interface ng pag-mount ng blade at sa mga koneksyon ng pangunahing shaft
• Mga Housing ng Pangunahing Bearing: Mahahalagang fit na dapat panatilihin ang alignment sa ilalim ng dynamic na load at mga pagbabago ng temperatura mula sa init ng disyerto hanggang sa lamig ng Arctic
• Mga Sistema ng Yaw at Pitch: Mga housing ng gear at mga istruktura ng pag-mount na nangangailangan ng pare-parehong toleransya sa buong malalaking diameter

Ang mga bahagi ng turbinang hangin ay harap sa natatanging hamon: kailangan nilang tumagal ng mahigit sa 20 taon na serbisyo kasama ang kaunting pagpapanatili lamang sa malalayong lokasyon. Ito ang nagpapadagdag ng mga kinakailangan para sa mga coating na laban sa korosyon, mga eksaktong huling hugis ng ibabaw sa mga ibabaw na may bearing, at sapat na dokumentasyon para sa suporta sa warranty.

Mga Aplikasyon sa Langis at Gas

Ang sektor ng langis at gas ay nangangailangan ng mga bahagi na idinisenyo para sa ekstremong presyon, korosibong kapaligiran, at mga pangangailangan sa kaligtasan na walang kompromiso. Ayon sa Dokumentasyon ng Johnson Centrifugal para sa langis at gas , ang mga kumpanya ay nakakakita ng sarili nilang nasa mas malalayong at mahihirap na kapaligiran kaysa dati, na nagpapataas ng mga kinakailangan sa kalidad ng mga bahagi nang higit kaysa sa anumang nakaraang panahon.

Kabilang sa karaniwang aplikasyon ng malalaking bahagi:

• Mga Katawan ng Valve: Mga housing na may mataas na presyon na pinutol mula sa espesyal na alloy tulad ng C93800 at Inconel upang makaharap sa korosibong likido mula sa mga balon
• Mga Manifold: Mga kumplikadong multi-port na pagsasaayos na nagpapamahagi ng daloy sa pagitan ng mga balon at kagamitang pangproseso
• Mga Blowout Preventer: Mga komponenteng kritikal sa kaligtasan na nangangailangan ng napakahusay na integridad ng materyal at mga ibabaw na may eksaktong pag-seal
• Mga Kaban ng Subsea Connector: Mga komponente na may rating para sa presyur ng malalim na tubig na lampas sa 15,000 PSI

Ang mga espesipikasyon ng materyal sa mga aplikasyon ng langis at gas ay kadalasang nangangailangan ng mga eksotikong alloy na tumutol sa hydrogen sulfide, chlorides, at labis na temperatura. Ang mga heat-resistant alloy na ASTM A297 at ang mga copper-nickel alloy na ASTM B369 ay madalas na nakasaad sa mga espesipikasyon. Bawat komponente ay kinakailangang dumadaan sa mahigpit na pagsusuri sa presyur at sa mga kinakailangang dokumentasyon bago ito ilunsad.

Mga Kinakailangan sa Depensa at Malalaking Kagamitan

Ang CNC machining para sa industriya ng transportasyon at mga sektor ng depensa ay nagbibigay ng isa pang hanay ng mga hamon—kailangang mabuhay ang mga komponente sa mga kondisyong operasyonal na magpapadurog sa mga kagamitang pangkomersyo.

AS Pangkalahatang-ideya ng Marberry Machine tungkol sa produksyon para sa depensa ipinaliliwanag, ang mga kagamitang militar ay gumagana sa mga kapaligiran na mula sa mga mapang-kaagnasan na karagatan hanggang sa mga madumiang tanawin ng lungsod, kung saan ang isang pagkabigo ng komponente ay maaaring magbigay-daan sa tagumpay o kabiguan ng misyon. Kasama sa produksyon ng mga espesyal na bahagi na ginagawa gamit ang CNC para sa depensa ang sumusunod:

• Mga Bahagi ng Katawan ng Saserro: Mga istrukturang gawa sa bakal at aluminum na may antas ng panlaban na nangangailangan ng tiyak na pagkasya para sa pagtitipon at pare-parehong proteksyon laban sa bala
• Mga Panustos ng Sistema ng Armamento: Mga platform na may mataas na kahusayan na nagpapanatili ng tumpak na layo sa ilalim ng matinding pwersa ng recoil
• Mga Sleeve ng Naval Shaft: Mga operasyon sa pagpapaikli ng malalaking diameter na may mahigpit na mga kinakailangan sa concentricity para sa mga sistema ng pagpapagalaw
• Mga Mekanismo ng Breech Ring: Mga kumplikadong hugis na nangangailangan ng maraming operasyon sa pagmamachine kasama ang tiyak na mga toleransya

Ang mga kontrata sa depensa ay nagdudulot ng mga kinakailangang sumunod sa ITAR (International Traffic in Arms Regulations), na naglalagay ng mga paghihigpit kung aling mga pasilidad ang maaaring magbigay ng presyo para sa ilang gawain. Ang mga workshop na nagsisilbi sa sektor na ito ay may sertipikasyon na JCP at CAGE code para sa kontratang panggobyerno. Ang pagsubaybay sa materyales ay lumalawig nang higit pa sa mga pangangailangan sa komersyo—kailangang idokumento ang bawat fastener, bawat welding rod, at bawat pulgada ng base material.

Ang mga frame ng kagamitan sa pagmimina at malalaking bahagi ng konstruksyon ay may magkatulad na pangangailangan sa tibay, bagaman iba ang mga kinakailangang sertipikasyon. Ang mga industriyang ito ay binibigyang-prioridad ang paglaban sa impact, buhay na pagkapagod sa ilalim ng paulit-ulit na pagkarga, at kakayahang maitama sa field. Ang mga uri ng bakal na maaaring i-weld ang pangunahing ginagamit, kung saan ang stress relief at lubusang pagsusuri gamit ang NDT ay nagpapatiyak na ang mga bahagi ay nabubuhay sa napakahirap na kondisyon ng paggamit.

Sa lahat ng mga industriyang ito, isang karaniwang tema ang lumilitaw: ang mga paraan ng pagsusuri at pagpapatunay ng kalidad ay kailangang tugma sa sukat ng mga bahagi na ginagawa. Ang mga karaniwang pamamaraan ng pagsukat ay madalas na hindi sapat kapag ang mga bahagi ay lumalampas sa karaniwang saklaw ng mga coordinate measuring machine (CMM).

Mga Paraan ng Kontrol sa Kalidad at Pagsusuri para sa Malalaking Bahagi

Narito ang isang hamon na kadalasang nagpapabigla sa maraming buyer: ikaw ay nag-invest na sa presisyong CNC machining ng malalaking bahagi, ang komponente ay maganda ang itsura, ngunit paano mo talaga mapapatunayan ang mga mahahalagang dimensyon nito? Kapag ang iyong bahagi ay mas mahaba kaysa sa kagamitan sa pagsukat na idinisenyo upang suriin ito, ang mga tradisyonal na paraan ng kontrol sa kalidad ay humihinto sa isang dead end.

Ang pagsusuri sa mga sobrang laki ng mga bahagi ay nangangailangan ng mga teknolohiya at estratehiya sa pagsukat na fundamental na iba sa pamantayang pagpapatunay ng mga bahagi. Ang parehong sukat na nagpapakahirap sa malalaking kapasidad na pagmamakinis ay lumilikha rin ng natatanging hamon sa pagsusuri—at ang pag-unawa sa mga limitasyong ito ay tumutulong sa iyo na magtakda ng makatuwirang inaasahan at magtanong ng tamang mga katanungan kapag sinusuri ang potensyal na mga tagapag-suplay.

Kapag Abot na ang mga Tradisyonal na CMM sa Kanilang Mga Limitasyon

Ang tradisyonal na coordinate measuring machines (CMM) ay nagsilbing ginto na pamantayan para sa tumpak na pagsusuri sa loob ng maraming dekada. Ngunit isipin mo ang pagsubok na sukatin ang isang 15-piye na aerospace spar sa isang CMM na may 48-pulgadang saklaw. Hindi ito mapapasok—and iyan ay lamang ang simula ng mga hamon.

Ayon sa Gabay sa Metrology ng ZEISS , ang mga sistemang panukat na kasalukuyang available ay may iba't ibang inirekomendang limitasyon sa laki ng bahagi—maaari nilang sukatin ang isang bahagi sa loob ng saklaw na iyon, walang higit at walang kulang. Para sa mga aplikasyon ng malalaking sukat na pagmamakinis, ang tradisyonal na bridge-type CMMs ay may ilang limitasyon:

• Mga Pang-physical na Limitasyon sa Saklaw: Ang karamihan sa mga CMM sa shop-floor ay may pinakamalaking volume ng trabaho na humahaba sa paligid ng 60 x 80 x 40 pulgada. Ang mga bahagi na lumalampas sa mga sukat na ito ay hindi maaaring sukatin sa karaniwang kagamitan.
• Sensitibidad sa Kapaligiran: Ang malalaking CMM ay nangangailangan ng mga silid na may kontroladong temperatura, na kadalasan ay panatilihin sa 68°F ±1°. Ang paglipat ng napakalalaking bahagi papasok at palabas sa mga kapaligirang ito ay nagdudulot ng mga pagkaantala sa thermal stabilization—mga oras minsan para sa mga mabibigat na bahagi na gawa sa bakal upang makamit ang equilibrium.
• Kawalan ng Katiyakan sa Pagsukat sa mga Ekstremo: Kahit ang malalaking CMM ay nakakaranas ng pagbaba ng katiyakan sa mga gilid ng kanilang working volume. Ang mga specification ng kawalan ng katiyakan na ±0.0002" sa sentro ay maaaring lumaki hanggang sa ±0.001" o higit pa sa maximum na abot.
• Mga Limitasyon sa Throughput: Bawat pagsukat ay tumatagal ng oras. Ayon sa ZEISS, kahit ang 30 segundo ng scanning time ay nagkakalipat-lipat kapag sinusukat ang ilang bahagi bawat oras—at ang malalaking bahagi ay nangangailangan ng eksponenteng mas maraming puntos ng pagsukat.

Para sa mga aplikasyon ng pagmamachine ng malalaking butas na nangangailangan ng pagsusuri ng panloob na diameter, ang pisikal na pag-access ay nagpapalala sa problema. Ang isang probe arm ay kailangang umabot nang malalim sa loob ng mga kuweba, at ang karaniwang mga konpigurasyon ng CMM ay madalas na kulang sa kakayahang mag-extend para sa mga pagsukat ng malalim na butas sa mga napakalaking bahagi.

Mga Alternatibong Teknolohiya sa Pagsukat para sa Napakalaking Bahagi

Kapag ang tradisyonal na CMM ay hindi kayang gawin ang gawain, ang mga espesyalisadong teknolohiya sa pagsukat ang sumusulpot. Bawat isa ay nag-aalok ng natatanging mga pakinabang depende sa hugis ng iyong bahagi, mga kinakailangan sa katiyakan, at kapaligiran ng produksyon.

Portable Arm CMMs

Ang mga artikuladong arm na ito ay dinala ang kakayahang sukatin nang direkta sa bahaging susukatin—kahit habang naka-fixtured pa ito sa makina. Ang mga portable arm ay karaniwang nag-aalok ng volume ng pagsukat hanggang 12 piye ang diameter at maaaring i-reposition sa paligid ng mas malalaking bahagi gamit ang mga teknik na leap-frog kasama ang mga karaniwang reference point.

Mga pangunahing konsiderasyon sa pagpili ng portable arm ay kinabibilangan ng:

• Katumpakan: Ang kawastuhang bolumetrik ay karaniwang nasa saklaw na ±0.001" hanggang ±0.002" depende sa haba ng braso. Ang mas maikling mga braso ay nagbibigay ng mas mataas na katiyakan.
• Kahusayan ng Bahagi: Ang mga advanced na braso ay kaya nang gamitin para sa lahat—mula sa simpleng prismatic na mga katangian hanggang sa mga kumplikadong baluktot na ibabaw—bagaman ang kasanayan ng operator ay may malaking epekto sa mga resulta.
• Kadalian ng paggamit: Ayon sa ZEISS, dapat madaling gamitin ang aparatong ito ng mga manggagawa. Ang mga kinakailangan sa pagsasanay at ang pag-uulit ng mga sukat sa pagitan ng magkakaibang operator ay nag-iiba-iba ayon sa sistema.

Mga Sistema ng Laser Tracker

Para sa pinakamalalaking bahagi—tulad ng katawan ng eroplano o mga istruktura ng turbinang hangin—ang mga laser tracker ay nagbibigay ng kakayahang sukatin ang mga volume na may diameter na lampas sa 100 talampakan. Ang mga sistemang ito ay sinusubaybayan ang isang sumasalamin na target na inililipat sa buong ibabaw ng bahagi, na nagre-record ng mga koordinado nang may napakataas na kawastuhan.

Ang mga laser tracker ay lubos na epektibo sa:

• Malawakang Pag-aayos: Pagsusuri kung ang mga katangian sa buong pagkakabit ay wastong nakaayos
• Pagsusuri Habang Ginagawa: Mabilis na pagsusuri sa pagitan ng mga operasyon sa pagmamasak, nang hindi kinakailangang alisin ang mga bahagi mula sa mga fixture
• Portable na Pag-deploy: Mga sistema na pinapatakbo ng isang operator lamang na maaaring i-set up sa loob ng ilang minuto at gumagana sa shop floor

Ang mga teknikal na espesipikasyon sa katiyakan para sa mga high-quality na laser tracker ay umaabot sa ±0.0005" + 0.0000005"/pulgada ng distansya—isa sa mga napakaimpresibong pagganap na bahagyang lang nababawasan kahit sa mahabang saklaw.

Photogrammetry at 3D Scanning

Ayon sa Teknikal na dokumentasyon ng SHINING 3D , ang mga modernong sistema ng 3D scanning ay nag-aalok na ngayon ng bilis ng pag-scan hanggang 3,460,000 puntos kada segundo, na nagpapahintulot sa mabilis na inspeksyon ng buong ibabaw ng malalaking komponente. Ang mga non-contact na pamamaraang ito ay kumukuha ng milyon-milyong data points, na lumilikha ng digital twins ng mga pisikal na bahagi para ikumpara sa mga CAD model.

ang 3D scanning ay lalo pang kapaki-pakinabang para sa:

• Unang artikulong inspeksyon: Kumpletong pagsusuri ng mga kumplikadong heometriya bago ang pormal na pagpapasya sa produksyon
• Pagsusuri ng Libreng Pormang Surface: Pagsusuri ng mga contoured na surface na nangangailangan ng libo-libong hiwalay na touch-probe measurements
• Mga Mahinang o Flexible na Bahagi: Ang hindi direktang pagsukat ay nag-aalis ng mga puwersang mula sa probe na maaaring magpabago sa anyo ng mga istrukturang may manipis na pader

Mga Estratehiya sa Pagsusuri Habang Ginagawa ang Proseso

Ang paghihintay hanggang matapos ang pagmamakinis upang matuklasan ang mga problema sa sukat ay nag-aaksaya ng oras at pera. Para sa malalaking bahagi na may mahabang cycle time, ang pagsusuri habang ginagawa ang proseso ay nakakatuklas ng mga isyu habang posible pa ang pagwawasto.

Ang epektibong mga estratehiya sa pagsusuri habang ginagawa ang proseso ay kinabibilangan ng:

• Pagsusuri Gamit ang Probe sa Loob ng Makina: Ang mga touch probe na naisama sa loob ng siklo ng pagmamakinis ay nagsusuri ng mga kritikal na sukat sa pagitan ng bawat operasyon. Kung ang mga roughing cuts ay nag-iwan ng hindi sapat na stock para sa finishing, ang mga operator ay nag-a-adjust bago magastos ang maraming oras sa mga sumunod na operasyon.
• Mga Pahinga para sa Pagsusuri Bago ang Final Finish: Ang pagpapahinga sa pagitan ng roughing at finishing upang sukatin ang mga bahagi—na nagbibigay-daan sa stress relief kung kinakailangan—bago gawin ang huling pagputol na tumutukoy sa pagkakasunod-sunod ng bahagi.
• Kontrol sa Prosesong Estatistikal: Ang pagsubaybay sa mga trend ng sukat sa buong hanay ng mga bahagi ay nakakatuklas ng drift bago lumabag sa mga itinakdang toleransya. Ito ay lalo pang kapaki-pakinabang sa mga produksyon ng magkakatulad na malalaking komponente.

Mga Kinakailangan sa Dokumentasyon at Traceability

Para sa mga regulado na industriya, ang ulat ng inspeksyon ay kasing-kahalaga ng mga pagsukat mismo. Ang mga ulat ng inspeksyon para sa unang artikulo (first-article inspection reports) ayon sa aerospace AS9102, ang dokumentasyon para sa Automotive PPAP, at ang mga kinakailangan ng DID para sa kontrata sa depensa ay nangangailangan lahat ng tiyak na format ng ebidensya.

Kasama sa kumpletong mga pakete ng dokumentasyon ang sumusunod:

• Mga ulat sa pagsusuri ng dimensyon: Bawat tiyak na sukat ay sinuri laban sa toleransya, kasama ang aktuwal na naitalang halaga ng pagsukat
• Mga Sertipikasyon sa Materyales: Mga ulat ng pagsusuri sa gilingan (mill test reports) na sinusubaybay ang hilaw na materyales hanggang sa tiyak na mga batch ng pagpainit (heat lots), kasama ang pagpapatunay ng komposisyong kimiko at mekanikal na katangian
• Mga sertipiko ng proseso: Mga rekord ng pagpapainit (heat treatment records), mga resulta ng inspeksyon gamit ang non-destructive testing (NDT), at dokumentasyon ng espesyal na proseso mula sa mga sertipikadong supplier
• Pagsubaybay sa Sistema ng Pagsukat: Mga rekord ng kalibrasyon na nagpapatunay na ang katiyakan ng kagamitan sa inspeksyon ay sinusubaybay pabalik sa mga pamantayan ng NIST

Ang pangkalahatang resulta? Ang pagpapatunay ng kalidad para sa malalaking bahagi ay nangangailangan ng maingat na pagpaplano ng estratehiya sa pagsusukat kasabay ng estratehiya sa pagmamakinis. Ang mga workshop na nag-iinvest ng sapat na teknolohiya sa pagsusuri—at naunawaan kung aling pamamaraan ang angkop sa bawat aplikasyon—ay nagbibigay ng tiwala kasama ang mga bahagi. Syempre, ang lahat ng mga kakayahan na ito ay direktang nakaaapekto sa halaga na babayaran mo para sa pagmamakinis ng malalaking bahagi, na dinala tayo sa mga salik na nakaaapekto sa badyet ng proyekto.

Mga Salik sa Gastos at Matalinong Pagbuo ng Badyet para sa mga Proyektong May Malalaking Bahagi

Nakita mo na ang kagamitan, naunawaan ang mga hamon sa kahusayan, at natutunan ang mga kinakailangan sa pagsusuri. Ngayon ay dumating ang tanong na huling humuhubog sa bawat proyekto: magkano ang gastos nito? Ang pagmamakinis ng malalaking bahagi ay may presyo na madalas na nagpapangiti sa mga unang bumibili—and ang pag-unawa sa mga salik na nagpapadami ng mga gastos ay tumutulong sa iyo na magbuo ng tumpak na badyet at matukoy ang tunay na mga oportunidad para sa pagtitipid.

Narito ang karamihan sa mga shop na hindi ipapaliwanag nang buo: Ang istruktura ng gastos para sa mga oversized component ay lubos na nagkakaiba mula sa karaniwang machining. Ang oras para sa setup ay kumukuha ng mas malaking porsyento ng kabuuang gastos. Ang pagkalkula ng basurang materyales ay lubos na nagbabago. At ang desisyon sa pagitan ng tunay na kagamitang may malaking kapasidad kontra sa mga malikhaing alternatibong solusyon ay maaaring magpalit ng iyong badyet ng sampung libo o higit pa. Tingnan natin nang detalyado ang mga tunay na salik na nakaaapekto sa presyo upang makagawa ka ng impormadong desisyon.

Pag-unawa sa Epekto ng Oras ng Setup sa Mga Gastos ng Proyekto

Kapag ginagawa mo ang machining ng isang maliit na bahagi, maaaring tumagal ang setup ng 30 minuto. Para sa mga malalaking bahagi na nangangailangan ng custom na fixtures, eksaktong alignment, at maramihang pagpapatunay ng mga reference point, maaaring kumuha ang setup ng buong shift—or mas mahaba pa. Ang katotohanang ito ay lubos na nagbabago sa equation ng gastos.

Ayon sa pagsusuri ng gastos ng Xometry, ang mga gastos sa pag-setup ay sumasaklaw sa mga gastos na nangyayari sa paghahanda para sa aktwal na pagmamachine, kabilang ang CAD design, CAM preparation, at konfigurasyon ng makina. Para sa malalaking bahagi, ang mga gastos na ito ay tumataas nang malaki dahil sa sumusunod:

• Paggawa ng Pasadyang Fixture: Ang karaniwang workholding ay bihira nangangalaga sa napakalaking komponente. Ang pagdidisenyo at paggawa ng mga espesyal na fixture ay nagdaragdag ng oras sa engineering at gastos sa paggawa bago pa man magsimula ang anumang machining.
• Mahabang Prosedura sa Pag-aalign: Ang pagtatatag ng mga datum sa isang workpiece na may sukat na 10-poot ay tumatagal ng eksponensyal na mas mahaba kaysa sa pag-aalign ng isang bahaging katumbas ng laki ng palad. Ang lahat ng proseso tulad ng verification gamit ang laser tracker, precision indicator sweeps, at probe routines ay kumukuha ng maraming oras.
• Kumplikadong Pagmamanage ng Materyales: Ang paggalaw ng mga workpiece na may timbang na maraming tonelada ay nangangailangan ng oras sa crane, ekspertisya sa rigging, at maingat na pagpo-position. Ang isang nabigong pagtaas ay maaaring makasira hindi lamang sa bahagi kundi pati sa mahal na mga bahagi ng makina.
• Pagsubok ng Program: Ang unang paggawa ng mga bahagi sa malalaking bahagi ay may malaking panganib. Ang maingat na mga operator ay gumagamit muna ng mas mababang feed rate, madalas na sinusuri ang mga sukat, at ina-adjust ang mga parameter—na lahat ay nagdaragdag ng oras bago maabot ang bilis ng produksyon.

Narito ang mahalagang pananaw: Ang mga gastos sa pag-setup ay nananatiling kahalos pare-pareho anuman ang dami ng produkto. Ayon sa datos ng Xometry, ang gastos bawat yunit para sa isang dami ng produksyon na 1,000 na bahagi ay humihigit-kumulang na 88% na mas mababa kaysa sa isang hiwalay na yunit. Para sa mga malalaking kumpanya ng machining na nangangasiwa ng napakalalaking mga bahagi, mas malinaw pa ang epekto ng dami dahil ang gastos sa pag-setup ay kumakatawan sa napakalaking bahagi ng gastos sa bawat isang bahagi.

Ito ang paliwanag kung bakit ang mga serbisyo ng contract machining ay kadalasang nagkakaiba ng malaki sa presyo para sa mga prototype kumpara sa mga run ng produksyon. Ang parehong mabigat na operasyon ng CNC machining na nagkakahalaga ng $15,000 para sa isang bahagi ay maaaring bumaba sa $3,000 bawat yunit kapag ang dami ay sampu—hindi dahil binago ang proseso ng machining, kundi dahil hinati ang mga gastos sa pag-setup sa higit pang mga bahagi.

Mga Pangunahing Salik na Nakaaapekto sa Gastos: Materyales at Oras ng Makina

Bukod sa pag-setup, dalawang kadahilanan ang pangunahing nakaaapekto sa presyo ng malalaking bahagi: ang mga materyales na ginagamit sa makina at ang tagal ng pagpapatakbo nito.

Mga Pag-iisip Tungkol sa Pag-aaksaya ng Materyales

Ang malalaking bahagi ay kadalasang nagsisimula bilang napakalalaking billet o forging, at isang malaking bahagi ng materyales ang nababago nang puro chips. Habang Ang gabay sa pagbaba ng gastos ng FacFox ay nagpapaliwanag, ang sukat ng blanko ay direktang nakaaapekto sa mga gastos sa CNC dahil kailangang tanggalin ang materyales sa lahat ng panig upang matiyak ang tiyak na dimensyon—na humahantong sa malaking pag-aaksaya, lalo na para sa malalaking batch.

Isipin ang isang aerospace structural component na hinahango mula sa isang 500-pound na aluminum billet na nagbibigay ng 75-pound na finished part. Bayad mo ang buong 500 pounds ng aerospace-grade na aluminum, ngunit ang 425 pounds ay naging chips. Sa kasalukuyang presyo ng aluminum, ito ay isang malaking halaga na nakakabit sa scrap—kahit may mga credit pa para sa recycling.

Ang mga komersyal na operasyon sa pagmamakinis ay kinukwenta ang buy-to-fly ratios (timbang ng hilaw na materyales na hinati sa timbang ng natapos na produkto) bilang isang pangunahing sukatan ng gastos. Ang mga ratio na 10:1 o mas mataas ay hindi kakaiba para sa mga kumplikadong malalaking bahagi, na nangangahulugan na 90% ng biniling materyales ay tinatanggal sa proseso ng pagmamakinis.

Mga Kalkulasyon sa Oras ng Pagmamakinis

Ang malalaking kagamitan sa CNC machining ay may mataas na singil bawat oras. Maaaring magkakahalaga ang isang malaking gantry mill ng $200–$400 bawat oras, kumpara sa $75–$150 para sa karaniwang machining centers. Kapag ang iyong bahagi ay nangangailangan ng 40 oras na oras ng pagmamakinis, ang pagkakaiba sa singil na ito ay nagreresulta sa libu-libong dolyar.

Ano ang nagpapahaba ng oras ng pagmamakinis sa malalaking bahagi?

• Mga Palawig na Distansya ng Paglalakbay: Kailangan ng mga tool na lumipat ng ilang talampakan imbes na pulgada sa pagitan ng mga tampok, na nagdaragdag ng oras na hindi ginagamit sa pagmamakinis
• Mga Pangkalahatang Parameter sa Pagputol: Ang mas malalim na pagputol at ang mas mahabang gamit ng mga tool ay kadalasang nangangailangan ng mas mababang bilis upang kontrolin ang deflection at vibration
• Maramihang operasyon: Ang mga bahaging nangangailangan ng turning, milling, at boring ay maaaring ilipat sa iba’t ibang espesyalisadong makina—bawat isa ay may sariling setup
• Pagsusuri Habang Ginagawa: Ang paghinto upang sukatin ang mga mahahalagang katangian ay nagdaragdag ng oras ngunit nakakaiwas sa mahal na basura

Ang Desisyon Tungkol sa Kagamitang May Malaking Kapasidad

Narito ang isang tanong na nangangailangan ng honestong pagsusuri: tunay bang kailangan ng iyong bahagi ang dedikadong kagamitang may malaking kapasidad, o maaaring gumana ang mga malikhaing pamamaraan gamit ang karaniwang makina?

Ang tunay na kagamitang may malaking kapasidad ay mas mahal sa pagbili, operasyon, at pangangalaga. Ang mga gastos na ito ay ipinapasa sa mga customer. Ngunit ang pagsubok ng mga alternatibong solusyon sa kagamitang may mababang kapasidad ay nagdudulot ng mga panganib: nabawasan ang katiyakan dahil sa maramihang pag-setup, potensyal na mga panganib sa kaligtasan, at mahabang lead time dahil sa hindi episyenteng proseso.

Ang balangkas ng desisyon ay kasama ang pagsasalang-alang ng ilang kadahilanan:

• Mga pangangailangan sa sukat: Ang mga bahagi na talagang lumalampas sa sukat ng machine envelope ay walang alternatibong opsyon
• Kahalagahan ng Toleransya: Ang mga katangian na nangangailangan ng mahigpit na ugnayan sa buong bahagi ay kadalasang nangangailangan ng pagmamasin sa iisang setup—na lamang na magagawa ng mga kagamitang may malaking kapasidad
• Dami: Ang mga prototype na isang beses lang ginagawa ay maaaring patunayan ang paggamit ng malikhaing pamamaraan; ang mga produksyon naman ay kadalasang mas pinoprefere ang mga kagamitang idinisenyo para sa tiyak na layunin
• Iskedyul: Ang mga pansamantalang solusyon ay kadalasang tumatagal nang mas matagal—minsan, ang premium para sa tamang kagamitan ay nababawi ang oras sa iskedyul

Para sa pinakamahusay na resulta sa pagmamachine ng mga sobrang laki ng komponente, ang honestong pagtataya kung ang iyong proyekto ay talagang nangangailangan ng kagamitang may malaking kapasidad—o kung ito ay ipinipilit sa mga hindi angkop na makina—ay tumutulong sa iyo na suriin nang matalino ang mga quote.

Mga Desisyong Pangdisenyo na Nagpapadami sa Mga Gastos sa Pagmamanupaktura

Marahil ang pinakamalakas na salik sa pagkontrol ng gastos ay nasa iyo, bilang bumibili. Ang mga desisyong pangdisenyo na ginagawa nang maaga sa proseso ng pag-unlad ay nakakapirmi sa mga gastos sa pagmamanupaktura—na hindi maaaring mabawi kahit anong negosasyon sa mga supplier. Ayon sa 6Sigma's DFM research , ang Design for Manufacturing (DFM) ay ang pagsasanay ng pagdidisenyo ng mga produkto na may kaukulang pag-iisip sa proseso ng pagmamanupaktura—na una nang hinuhulaan at tinutugunan ang mga posibleng hamon sa produksyon bago pa man ito lumitaw.

Sa mga malalaking bahagi, ang mga prinsipyo ng DFM ay isinasalin sa mga tiyak na estratehiya para makatipid sa gastos:

1. Minimahin ang mga Zona ng Mahigpit na Toleransya: Ayon sa FacFox, ang mahigpit na mga toleransya ay nangangailangan ng kumplikadong mga proseso sa pagmamachine, na nagpapahaba ng oras ng pagproseso at nangangailangan ng karagdagang inspeksyon. Tukuyin ang kumpiyansa lamang kung saan ito kinakailangan ng pagganap—hindi sa buong bahagi.
2. Iwasan ang malalim na mga kuwadro (pockets) at manipis na pader: Ang malalim na mga kuwadro ay nangangailangan ng mahabang mga kagamitan sa pagmamachine na may mga hamon sa pagyuko. Ang manipis na pader ay pinamamachine nang mabagal upang maiwasan ang pagvibrate. Parehong nagpapataas ng gastos nang malaki kumpara sa mga karaniwang katangian.
3. Idisenyo para sa Pinakamababang Bilang ng Pagkakalagay: Bawat oras na muling inilalagay ang isang bahagi sa kagamitan, binabayaran mo ang alignment, veripikasyon, at ang panganib ng error sa paglipat ng datum. Ang mga bahagi na idinisenyo para sa pagmamachine sa isang pagkakalagay ay mas murang gawin kaysa sa mga nangangailangan ng maraming orientasyon.
4. Isaisip ang Mga Simulang Materyales na Malapit sa Huling Anyo: Ang mga forging, casting, o weldment na malapit sa huling heometriya ay kahanga-hangang nababawasan ang oras ng pagmamachine. Ang paunang pamumuhunan sa mas magagandang blanko ay madalas na nababayaran sa pamamagitan ng nabawasang oras ng paggamit ng makina.
5. Pamantayanin ang mga Katangian Kung Maaari: Ang mga pamantayang sukat ng butas ay nagpapabilis ng pagpapakalat gamit ang mga karaniwang kagamitan. Ang mga di-pamantayang butas ay nangangailangan ng mga end mill na mas mabagal magputol at mas mahal ang presyo.
6. Plano para sa Kadaling Pag-inspeksyon: Ang mga katangian na hindi maaaring sukatin ay mas mahal dahil nangangailangan sila ng pagsusuri na nakasisira sa produkto o ng mga komplikadong paraan ng pagpapatunay. Idisenyo ang mga mahahalagang sukat kung saan maabot ng karaniwang kagamitan sa pagsukat.
7. Balikan ang Pagpili ng Materyales para sa Kadalian ng Paggawa: Ang mga libreng-magpuputol na alahas ay mas mabilis magputol kaysa sa mga mahihirap na materyales. Kung pinahihintulutan ng mga kinakailangan sa pagganap, ang pagpili ng mga grado na mas madaling pagawin ay direktang binabawasan ang gastos sa oras ng makina.

Ang prinsipyo ng pagpapasimple ay lalo pang umaabot sa malalaking bahagi. Bawat idinagdag na katangian ay nagpaparami ng oras ng paggawa sa isang siklo na mayroon nang mahabang tagal. Ang pag-alis ng hindi kinakailangang kumplikado bago ang pinal na paglalathala ng disenyo ay nagdudulot ng pagtitipid na hindi kayang tumbukan ng anumang optimisasyon sa produksyon.

Pagkuha ng Tumpak na Quote

Kapag may malalim kang pag-unawa sa mga salik na nakaaapekto sa gastos, handa ka nang humingi—and suriin—ng makabuluhang mga presyo mula sa mga malalaking kumpanya ng machining. Magbigay ng buong impormasyon sa unahan: mga 3D na modelo, mga tukoy na toleransya, mga kinakailangan sa materyales, dami ng order, at mga pangangailangan sa paghahatid. Ang mga hindi kumpletong kahilingan para sa presyo (RFQ) ay nagdudulot ng mga pinalawak na presyo dahil ang mga tagapag-suplay ay nag-iingat laban sa mga hindi alam na pangangailangan.

Kapag sinusuri ang mga presyo, huwag tumingin lamang sa kabuuang halaga. Unawain kung ano ang kasama rito: Nakasama ba sa presyo ang inspeksyon sa unang sample? Ang sertipiko ng materyales? Ang mga operasyon para sa pagbawas ng stress? Ang mga workshop na nagbibigay ng presyo na malaki ang pagkakaiba sa mga kakompetensya ay maaaring hindi isinasama ang mga kinakailangang operasyon—or kaya ay binabawasan ang tunay na saklaw ng mga hamon sa pagmamasak ng malalaking bahagi.

Ang ugnayan sa pagitan ng gastos at kakayahan ay naging mas mahalaga pa kapag pinipili mo ang iyong partner sa machining ng malalaking bahagi. Ang pag-unawa sa mga aspeto na naghihiwalay sa mga kwalipikadong tagapag-suplay ng malalaking bahagi mula sa mga workshop na lumalampas sa kanilang tunay na kakayahan ay tutulong sa iyo na maiwasan ang mga mahal na aral.

Pipiliin ang Tamang Partner sa Machining ng Malalaking Bahagi

Nakamaster mo na ang mga teknikal na kinakailangan at nauunawaan mo kung ano ang nagpapadami sa mga gastos. Ngunit dito nagsisimula ang problema ng maraming proyekto: ang pagpili ng isang tagapag-suplay na talagang kayang maghatid. Kapag ikaw ay naghahanap ng mga serbisyo sa CNC precision machining para sa mga napakalaking bahagi, ang pagkakaiba sa pagitan ng isang kwalipikadong kasosyo at ng isang tagapag-suplay na lumalampas sa sariling kakayanan ay maaaring magbigay ng pagkakaiba sa pagitan ng tagumpay ng proyekto at ng mahal na kabiguan.

Ano ang hamon? Ang bawat workshop ay nagsasabi na kayang gawin ang malalaking bahagi. Ang mga sales team ay nagpapakita ng mga impresibong litrato ng kagamitan at nangangako ng mahigpit na toleransya. Ngunit paano mo maihihiwalay ang tunay na kakayahan mula sa mapaghanggang marketing? Ang gabay na ito para sa mga buyer ay nagbibigay sa iyo ng mga katanungan, mga paraan ng pagpapatunay, at mga babala na magbubunyag ng katotohanan bago pa man mabayaran ang iyong proyekto—at ang iyong badyet.

Mga Mahahalagang Katanungan na Dapat Itanong Bago Magpasya

Kapag sinusuri ang mga potensyal na provider ng serbisyo sa malalaking CNC machining, ang mga pan surface-level na kausapang ito ay hindi magpapakita ng tunay na kakayahan. Kailangan mong lalong lumalim gamit ang mga tanong na magbubunyag ng aktwal na karanasan laban sa mga pahayag na pangarap lamang.

Ayon sa gabay sa audit ng supplier ng Zenithin Manufacturing, ang pinakamalakas na pagbabago na maaari mong gawin habang sinusuri ang mga provider ay ang pagbabago ng iyong mga tanong mula sa "Mayroon ba kayo...?" patungo sa "Ipakita mo sa akin kung paano..." Ang simpleng "oo" sa unang tanong ay madali. Ang ikalawa naman ay nangangailangan ng ebidensya.

Gamitin ang mga target na tanong na ito kapag sinusuri ang mga serbisyo sa aluminum CNC machining o anumang supplier ng malalaking bahagi:

• "Ipakita mo sa akin ang tatlong katulad na bahagi na natapos ninyo noong nakaraang taon." Ang anumang workshop na nangangako ng ekspertisya sa malalaking bahagi ay dapat may kamakailang halimbawa na tugma sa sukat, materyales, at mga kinakailangan sa toleransya ng iyong proyekto.
• "Ipaunawa mo sa akin ang inyong proseso para sa isang bahaging gaya ng sukat na ito." Makinig para sa mga tiyak na detalye tungkol sa estratehiya sa fixturing, pamamahala ng init (thermal management), at mga paraan ng inspeksyon. Ang mga pangkalahatang sagot ay nagpapahiwatig ng kawalan ng karanasan.
• "Ano ang pinakamalaking bahagi na matagumpay ninyong natapos sa materyal na ito?" Ang nakaraang pagganap ay mas mainam na tagapagpahiwatig ng kinabukasan kaysa sa mga teknikal na tukoy ng kagamitan.
• "Paano ninyo isinasagawa ang pagsusuri ng sukat sa mga bahagi na lumalampas sa saklaw ng inyong CMM?" Ang mga workshop na walang sagot ay hindi pa nasasagot ang pangunahing hamon na ito sa pagmamanupaktura ng malalaking bahagi.
• "Maaari ba akong makita ang inyong datos tungkol sa kakayahang proseso para sa mga katulad na pangangailangan sa toleransya?" Ayon sa mga pamantayan sa pagpili ng Kesu Group, ang matibay na mga proseso ng pagpapatibay ng kalidad—kabilang ang datos ng Cpk na nagpapakita ng kakayahang proseso—ang naghihiwalay sa mga propesyonal na operasyon mula sa mga nagsisilbi lamang sa minimum na pamantayan.

Huwag tanggapin ang mga materyales sa marketing bilang mga sagot. Ang isang kumpanya ng precision CNC machining na may tunay na kakayahan ay bukas sa detalyadong mga tanong dahil nalutas na nila ang mga hamong ito at kayang ipakita ang kanilang mga solusyon.

Mga Pamantayan sa Sertipikasyon na Nagpapahiwatig ng Kakayahan

Ang mga sertipiko ay gumagana bilang iyong unang salaan sa pag-evaluate ng potensyal na mga tagapag-suplay. Hindi nila ginagarantiyahan ang tagumpay sa iyong tiyak na proyekto, ngunit sinisiguro nila na ang isang kumpanya ay nag-invest na sa mga dokumentadong sistema ng kalidad at nakapasa sa mga independiyenteng audit.

Ayon sa Pagsusuri sa sertipiko ng Modo Rapid , ang mga sertipiko tulad ng ISO 9001, IATF 16949, at AS9100 ay nagpapahiwatig ng dedikasyon ng isang tagapag-suplay sa kalidad, traceability, at kontrol sa proseso—na binabawasan ang mga panganib sa produksyon at supply chain.

Ito ang mga impormasyong ibinibigay ng bawat pangunahing sertipiko:

• ISO 9001: Ang pinakapangunahing sertipiko na nasisiguro ang dokumentadong mga proseso ng kontrol sa kalidad at mga gawain para sa patuloy na pagpapabuti. Ituring ito bilang pinakamababang antas para sa anumang seryosong tagapag-suplay—tulad ng lisensya sa pagmamaneho para sa pagmamanupaktura.
• IATF 16949: Na-customize partikular para sa mga aplikasyon sa automotive, ang sertipikong ito ay nagdaragdag ng mga kinakailangan para sa pag-iwas sa depekto, Statistical Process Control (SPC), at advanced product quality planning. Para sa mga bahagi ng sasakyan, hindi ito pwedeng ipagkait. Ang mga tagapag-suplay tulad ng Shaoyi Metal Technology panatilihin ang sertipikasyon ng IATF 16949 na suportado ng mahigpit na mga protokol ng SPC—ang eksaktong pamantayan sa pagpapatunay na dapat hanapin mo para sa mga aplikasyon sa automotive.
• AS9100: Ang pamantayan para sa aerospace at depensa na nagdaragdag ng karagdagang mga protokol sa kaligtasan, katiyakan, at nakasusunod na pagsubaybay sa mga pundasyon ng ISO 9001. Kinakailangan para sa mga komponenteng kritikal sa paglipad.
• ISO 13485: Mahalaga para sa mga komponente ng medical device, upang matiyak ang mga kinakailangan sa biokompatibilidad at ang partikular na pagsubaybay para sa sektor ng pangangalagang pangkalusugan.
• ITAR Registration: Kailangan para sa mga proyektong pangdepensa na kasali ang kontroladong teknikal na datos at mga komponenteng regulado sa ekspor.

Ngunit narito ang mahalagang pananaw mula sa gabay sa audit ng Zenithin: ang isang sertipiko ay nagpapatunay na mayroon sila may isang sistema, ngunit ang iyong pagsusuri ay kailangang patunayan na ginagawa nila talaga ito paggamit . Humiling ng ebidensya mula sa random na audit—tanungin silang ipakita ang buong dokumentasyong daanan para sa mga kamakailang gawain. Ang kaginhawahan at bilis kung saan nila inilalahad ang mga rekord na ito ang magpapakita kung gaano kalalim ang pagkakabatay ng kanilang sistemang pangkalidad.

Pagtataya sa Mga Pahayag Tungkol sa Lead Time at Kapasidad

Ang mga pangako sa lead time ay walang saysay kung wala ang kakayahang maghatid. Ang pag-unawa kung paano suriin ang mga pahayag na ito ay nagpaprotekta sa iyo laban sa mga supplier na tumatanggap ng mga order na hindi nila kayang ipasa nang on time.

Ayon sa mga pamantayan sa katiyakan ng Kesu Group, ang produksyon na kapasidad ng isang pabrika ay direktang nakaaapekto sa kakayahang tumugon sa demand at maghatid nang on time. Ang pagsusuri sa kapasidad ay nagpapatitiyak na ang supplier ay kayang harapin ang dami at takdang oras ng iyong proyekto.

Kapag sinusuri ang mga serbisyo ng CNC machining malapit sa akin o mga remote na supplier, imbestigahan ang mga sumusunod na kadahilanan ng kapasidad:

• Kasalukuyang Pagkarga ng Makina: Itanong kung anong porsyento ng kanilang mga makina na may mataas na kapasidad ang kasalukuyang nakatalaga. Ang mga shop na gumagana sa 95% na paggamit ay wala nang buffer para sa mga pagkaantala ng iyong proyekto o sa sariling mga problema ng kanilang kagamitan.
• Mga pattern ng pagshift: Ang operasyon na may iisang shift ay may limitadong kapasidad na mabawi mula sa mga problema. Ang pagkakaroon ng maraming shift at availability sa mga weekend ay nagpapakita ng tunay na kakayahang pang-produksyon.
• Lalim ng lakas-paggawa: Ang pagmamachine ng malalaking bahagi ay nangangailangan ng mga ekspertong operator. Itanong ang antas ng karanasan ng mga operator at ang mga backup na tauhan para sa mahahalagang kagamitan.
• Mga Lead Time ng Materyales: Sa mga eksotikong materyales, ang pagkuha nito ay maaaring magdagdag ng ilang linggo. I-verify kung ang mga ipinapangakong lead time ay kasama ang pagbili ng materyales o kung ito ay sumusupose na ang materyales ay nasa loob ng kompanya.

Para sa mga proyekto na nangangailangan ng kakayahang umangkop mula sa paggawa ng prototype hanggang sa produksyon sa malaking dami, suriin kung ang mga supplier ay kayang lumawak kasabay ng iyong mga pangangailangan. Ang Shaoyi Metal Technology ay isang halimbawa ng ganitong kakayahang lumawak—nag-ooffer ito ng mabilis na prototyping na may lead time na maaaring maging isang araw lamang ng trabaho, habang pinapanatili ang kapasidad at mga sistema ng kalidad upang maisagawa nang maayos ang transisyon patungo sa mass production—ang uri ng kakayahang umangkop na nagpapigil sa mga nakakapagod na transisyon sa iba pang supplier habang umuunlad ang iyong proyekto.

Mga Pula na Bandila na Nagpapahiwatig ng Problema

Ang karanasan ay nagtuturo sa mga buyer kung paano kilalanin ang mga babala bago gawin ang anumang komitment. Ayon sa balangkas ng pagtataya sa supplier ng Zenithin, kahit ang mga ekspertong procurement manager ay nabibihag ng mga madaling hulaing kapahamakan:

• Ang 'Perpektong Sample' na Kapitan: Narating ang isang perpektong sample na bahagi, ngunit ito ay masinsinang ginawa sa labas ng normal na daloy ng produksyon. Humiling palagi ng mga sample na kasama ang First Article Inspection reports at Cpk data na nagpapatunay ng paulit-ulit na kakayahan—hindi lamang isang beses na kasanayan.
• Entusiyastikong Benta, Tahimik na Inhenyeriya: Kung ang tagapagbenta ang sumasagot sa lahat ng teknikal na tanong habang tahimik ang mga inhinyero, hindi ka nakikipag-usap sa mga taong tunay na lutasin ang iyong mga problema. Iwasan ang departamento ng benta at direktang suriin ang mga tauhan sa inhenyeriya at kalidad.
• Mga napakamababang quote na nakakapagdududa: Ang mga presyo na malaki ang pagkakaiba sa mga kompetidor ay madalas na hindi kasama ang mga kinakailangang operasyon—tulad ng stress relief, inspeksyon, at dokumentasyon—o nagsasaad ng maling pagtataya sa mga hamon na dulot ng malalaking bahagi.
• Mga Panlahat na Paglalarawan ng Proseso: Ang mga supplier na hindi kayang ipaliwanag ang mga tiyak na estratehiya para sa thermal management, fixturing, o datum transfer ay hindi pa talaga nila nabuo ang mga ito. Ang iyong proyekto ay hindi dapat maging kanilang karanasan sa pag-aaral.
• Pagtutol sa Pagbisita sa Pasilidad: Ang mga lehitimong operasyon ay bukas sa bisita ng customer. Ang pagkabigla o pag-iingat ay nagsasaad na ang shop floor ay hindi tugma sa presentasyon sa marketing.

Kung kikilos man kayo mula sa mga tagapagkaloob ng CNC machining sa Ohio o mula sa mga pasilidad sa buong mundo, ang mga babala na ito ay may bisa sa lahat. Ang malapit na lokasyon ay nagbibigay ng kaginhawahan para sa mga pagbisita at pagpapadala ngunit hindi ito kapalit ng tunay na pagsusuri sa kakayahan.

Talaan ng Pagtataya sa Tagapagkaloob

Bago pa man tapusin ang anumang malaking kasunduan sa pagmamakinis ng bahagi, tiyaking nasusuri ang mga sumusunod na mahahalagang elemento:

• Pagsusuri ng Kagamitan: Kumpirmahin na ang mga makina na katugma sa mga kinakailangan ng inyong bahagi ay umiiral at gumagana—hindi pa nasa proseso ng pag-order o kamakailan lamang ay inalis sa serbisyo.
• Kaugnay na Karanasan: I-dokumento ang tatlo o higit pang natapos na proyekto na may katulad na sukat, materyales, at mga kinakailangan sa toleransya.
• Kasalukuyang katayuan ng sertipikasyon: Kumpirmahin na ang mga sertipiko ay aktibo pa at sakop ang tiyak na pasilidad na nagkakotse ng inyong gawain.
• Ebidensya ng Sistema ng Kalidad: Suriin ang aktwal na dokumentasyon ng kalidad mula sa mga kamakailang gawain, hindi lamang ang mga manwal ng pamamaraan.
• Kakayahan sa Pagsusuri: Kumpirmahin ang kagamitan at paraan ng pagsukat na angkop para sa mga sukat at mga kinakailangang toleransya ng iyong bahagi.
• Katiyakan pinansyal: Ayon sa gabay ng Zenithin, ang isang supplier na may mahinang pundasyon sa pananalapi ay isang panganib anuman ang presyo. Ang mura na bahagi mula sa isang supplier na nabigo sa gitna ng produksyon ay ang pinakamahal na bahagi na bibilhin mo kailanman.
• Bilis ng komunikasyon: Ayon sa mga pamantayan ng Kesu Group, ang oras ng tugon sa mga teknikal na katanungan ay dapat loob ng 24 na oras. Ang mabagal na tugon habang nagtatanong ng presyo ay nagpapahiwatig ng nakakainis na komunikasyon habang nasa produksyon.
• Kakayahan sa Kapasidad: Patunayan ang mga realistiko ng mga timeline batay sa kasalukuyang karga, hindi sa mga optimistiko at pinakamahusay na senaryo.

Ang investisyon sa masusing pag-evaluate ng supplier ay nagdudulot ng malaking benepisyo sa buong proyekto mo. Ang mga workshop na tumatanggap ng pagsusuri ay karaniwang nagtatagumpay sa paghahatid ng resulta; samantalang ang mga ito na umiwas sa detalyadong mga katanungan ay madalas na nagpapabigo kapag lumitaw ang mga hamon sa produksyon.

Tandaan: hindi lamang kayo kumuha ng isang bahagi—pinipili ninyo ang isang kasosyo na ang mga kakayahan ay direktang nakaaapekto sa tagumpay ng inyong proyekto. Ang oras na ginugol sa pagpapatunay ng mga pangako bago ang pormal na pagkakasundo ay maiiwasan ang mas malalaking gastos na dulot ng pagkakatuklas ng mga limitasyon matapos simulan ang produksyon.

Mga Karaniwang Tanong Tungkol sa CNC Machining ng Malalaking Bahagi

1. Ano ang 7 pangunahing bahagi ng isang makina sa CNC?

Ang pitong pangunahing bahagi ng isang CNC machine ay kinabibilangan ng Machine Control Unit (MCU) na gumagana bilang utak nito, ng mga input device para sa paglo-load ng mga programa, ng drive system para sa paggalaw ng mga axis, ng machine tools para sa mga operasyong pagputol, ng feedback systems para sa pagsubaybay ng katiyakan, ng bed at table para sa suporta sa workpiece, at ng cooling system para sa pamamahala ng init. Sa pagmamasin ng malalaking bahagi, ang mga bahaging ito ay kailangang maging lubhang matibay—na may mataas na torque na mga spindle, mas mahabang axis travel, at mas napapalakas na rigidity upang maproseso ang napakalalaking workpiece na maaaring tumimbang ng libo-libong pondo.

2. Ano ang singkaw na bayad para sa isang CNC machine?

Ang mga singil para sa CNC machining ay nag-iiba nang malaki batay sa uri at kakayahan ng makina. Ang mga karaniwang machining center ay kadalasang nagpopresyo ng $75–$150 bawat oras, samantalang ang mga makina na may malaking kapasidad tulad ng gantry mills at horizontal boring mills ay may mas mataas na singil na $200–$400 bawat oras. Ang mas mataas na singil na ito ay sumasalamin sa malaking puhunan sa mga makina na may malaking kapasidad, sa espesyalisadong kasanayan ng mga operator, at sa mas mahabang panahon ng pag-setup na kinakailangan para sa mga napakalaking bahagi. Para sa mga aplikasyon sa industriya ng sasakyan, ang mga pasilidad na sertipikado sa IATF 16949—tulad ng Shaoyi Metal Technology—ay nag-aalok ng kompetitibong singil na suportado ng mga sistemang pangkalidad na kontrolado ng SPC.

3. Anong laki ng mga bahagi ang kwalipikado bilang malalaking CNC machining?

Itinuturing ng mga propesyonal sa industriya ang mga malalaking bahagi na naka-CNC bilang mga bahagi na lumalampas sa 24 pulgada sa anumang iisang dimensyon o may timbang na higit sa 500 pounds. Ang mga bahaging mas mahaba kaysa isang metro ay kadalasang nangangailangan ng espesyal na kagamitan na may malaking kapasidad dahil hindi kayang tanggapin ng karaniwang makina ang mga ito. Ang ilang advanced na pasilidad ay nakakaproseso ng mga bahagi hanggang 34 poot ang haba gamit ang gantry mills at floor-type boring mills na may travel range na lumalampas sa tatlong metro sa kanilang pangunahing axis.

4. Paano ninyo pinapanatili ang katiyakan kapag ginagawa ang mga malalaking bahagi?

Ang pagpapanatili ng kahusayan sa malalaking sukat ay nangangailangan ng maraming estratehiya: mga kapaligiran na may kontroladong temperatura sa loob ng ±2°F upang bawasan ang mga pagbabago sa dimensyon dulot ng init, mga estratehikong pagkakasunod-sunod ng pagmamachine na nagbabalanse sa pamamahagi ng init, pagsukat habang ginagawa gamit ang mga sistema ng probing at laser tracker, heat treatment para sa pagbawas ng stress sa pagitan ng roughing at finishing operations, at mga kagamitan na pumipigil sa vibration para sa pagputol na may mahabang abot. Ang mga realistiko ring inaasahang toleransya ay kasama ang ±0.001" para sa mga lokal na tampok, ngunit ±0.002" hanggang ±0.005" sa buong haba ng bahagi na umaabot sa ilang talampakan.

5. Ano-anong sertipikasyon ang dapat taglayin ng isang supplier ng pagmamachine ng malalaking bahagi?

Ang mga pangunahing sertipikasyon ay nakasalalay sa iyong industriya. Ang ISO 9001 ay nagsisilbing pundasyon para sa dokumentadong kontrol ng kalidad. Ang IATF 16949 ay sapilitan para sa mga aplikasyon sa automotive, na nagdaragdag ng mga kinakailangan para sa pag-iwas sa depekto at Statistical Process Control. Ang AS9100 ay sumasaklaw sa aerospace at depensa kasama ang mas mahigpit na mga protokol para sa kaligtasan at traceability. Ang ISO 13485 ay nalalapat sa mga komponente ng medical device. Para sa mga proyektong pangdepensa, kinakailangan ang ITAR registration. Palaging i-verify na ang mga sertipikasyon ay aktibo pa at humiling ng ebidensya ng aktwal na implementasyon ng sistema ng kalidad sa pamamagitan ng dokumentasyon mula sa mga kamakailang gawain.
