Peças de Estampagem Automotiva em 2025

Definição de Peças de Estampagem Automotiva

Quando você olha para o corpo de um carro, o chassi ou até mesmo o pacote de baterias de um veículo elétrico, já se perguntou como tantas formas metálicas complexas se encaixam tão perfeitamente? A resposta está nas peças de estampagem automotiva. Mas o que é estampagem de metal exatamente, e por que isso é mais importante do que nunca em 2025?

Peças de estampagem automotiva são componentes metálicos formados com precisão, produzidos pressionando chapas metálicas em formas específicas usando matrizes e prensas de alta tonelagem, permitindo a produção em massa de estruturas leves e de alta resistência para veículos.

Estampagem de Metais Automotivos no Ciclo de Vida do Veículo

A estampagem de metal automotivo é a base da fabricação moderna de carros. À medida que as montadoras competem para entregar veículos mais seguros, leves e economicamente viáveis, a estampagem tornou-se o processo preferido para produzir desde reforços estruturais até suportes complexos. Em 2025, a demanda por peças de estampagem metálica cresce com tendências como eletrificação e redução de peso. Peças metálicas estampadas são essenciais para:

• Reduzir o peso do veículo para melhor economia de combustível e maior autonomia em veículos elétricos (EV)
• Aumentar a segurança em colisões, permitindo estruturas absorventes de energia
• Reduzir custos de produção por meio de alta repetibilidade em grandes volumes
• Apoiar designs modulares para atualizações rápidas dos veículos

Esses benefícios se estendem por todo o veículo — desde a carroceria em branco e estruturas do chassi até carcaças do trem de força e invólucros das baterias de veículos elétricos (EV).

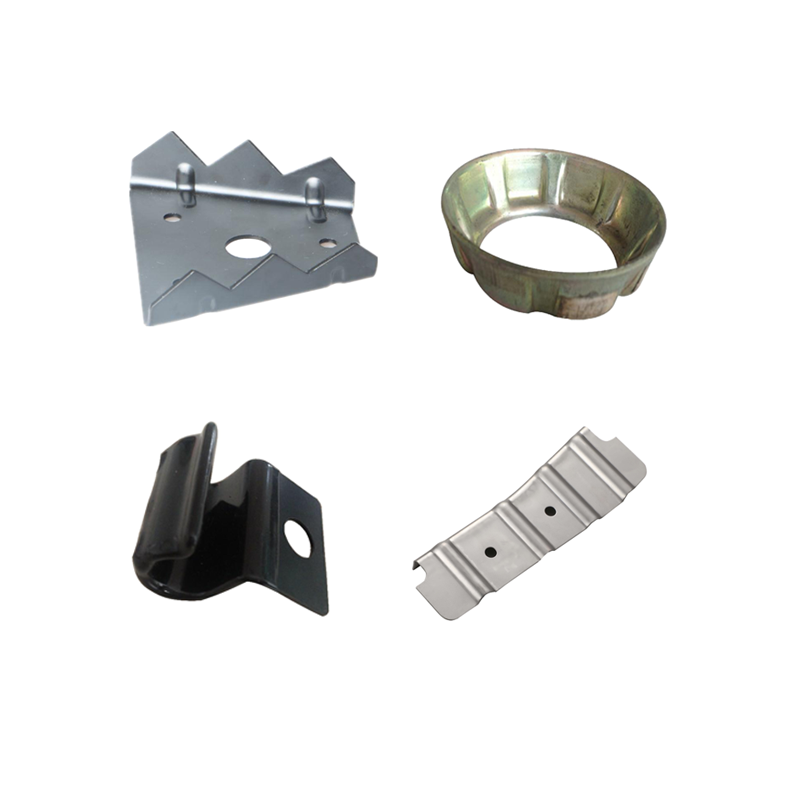

Peças Metálicas Estampadas versus Componentes Usinados

Imagine que você precise de milhares de suportes ou placas idênticas. Peças usinadas oferecem precisão, mas são lentas e caras para grandes volumes. A metalurgia de estampagem, por outro lado, transforma chapas planas em formas complexas em milissegundos. Essa diferença explica por que peças de metal estampado dominam a produção automotiva, especialmente onde a resistência relativa ao peso e a eficiência de custos são críticas.

• Suportes e abas de montagem
• Presilhas e fixadores
• Placas de reforço
• Placas de proteção contra calor e respingos
• Recipientes profundos estampados e tampas de baterias

Dentro do Processo de Fabricação por Estampagem

Portanto, o que é estampagem na prática? O processo de fabricação por estampagem começa com a operação de recorte — cortando formas metálicas planas a partir de bobinas ou chapas. Esses recortes seguem então por matrizes progressivas ou transfer, onde são perfurados, dobrados, conformados e estampados em sua geometria final. Operações secundárias como furação com rosca, soldagem ou revestimento podem ser realizadas posteriormente para completar a peça.

• Recorte: Corte da forma plana inicial
• Perfuração: Criação de furos ou rasgos
• Dobramento/Conformação: Moldagem da peça com matrizes precisas
• Estampagem: Formação de contornos profundos ou complexos
• Operações Secundárias: Furação com rosca, soldagem, revestimento ou montagem

Em todo o processo, sistemas rigorosos de qualidade — como o IATF 16949 — garantem que as peças atendam aos rígidos padrões automotivos de segurança e confiabilidade. Para materiais avançados, pesquisas como os mais recentes estudos da SAE sobre recuperação elástica em aços de alta resistência orientam a otimização dos processos.

Ao planejar seu próximo RFQ ou iniciativa de aquisição, é fundamental trabalhar com um fornecedor experiente. Para aqueles que buscam um parceiro comprovado, peças de estampagem automotiva da oferta de peças metálicas da Shaoyi Metal Parts Supplier oferece uma solução abrangente — combinando engenharia, fabricação e garantia de qualidade sob o mesmo teto.

Em resumo, as peças estampadas para automóveis são os heróis anônimos que permitem que os veículos do futuro sejam mais leves, seguros e acessíveis. Compreender seu papel e o processo por trás delas estabelece a base para decisões mais inteligentes de projeto e aquisição em toda a cadeia de suprimentos automotiva.

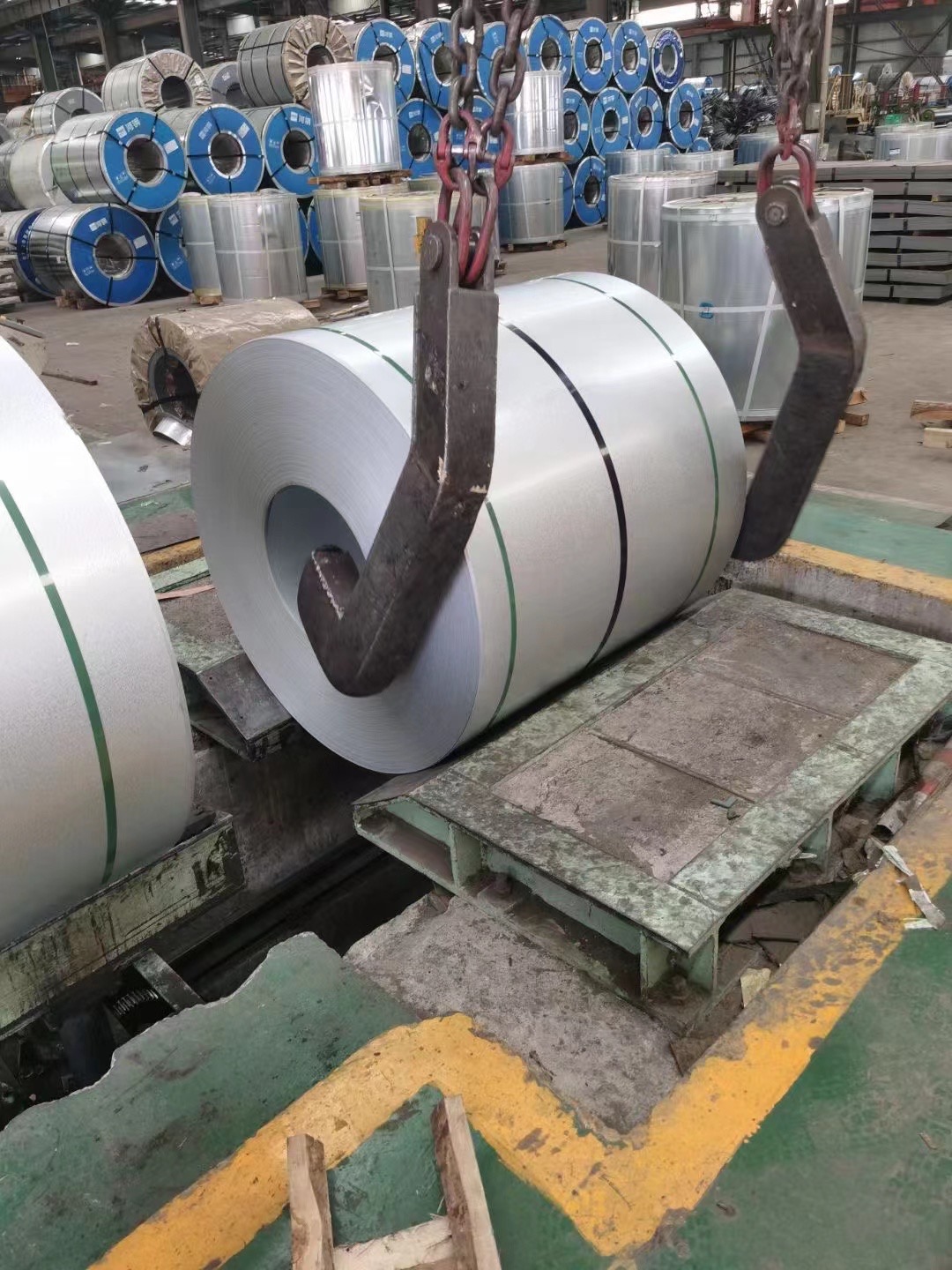

Materiais e Sustentabilidade Tornados Práticos

Seleção de Materiais para Desempenho e Custo

Ao projetar peças de estampagem de aço ou peças de estampagem de alumínio , a primeira pergunta geralmente é: qual metal é o mais adequado para a tarefa? Imagine que você precise projetar um suporte leve para um BEV ou uma estrutura de reforço de alta resistência para uma zona de impacto. Cada material — aço de baixo carbono, aço de alta resistência e baixa liga (HSLA), ligas de alumínio ou aço inoxidável — oferece benefícios exclusivos e compensações específicas para componentes metálicos estampados .

Por exemplo, peças de aço estampadas fabricados em SAE 1008/1010 são ideais para suportes e componentes de baixa solicitação mecânica devido ao seu baixo custo e elevada conformabilidade. Aços HSLA, como as classes de 340–550 MPa, destacam-se em estruturas críticas de segurança, oferecendo redução de peso sem comprometer a resistência. Se o peso for sua principal prioridade, peças estampadas em alumínio (como 5052 ou 6061) proporcionam redução significativa de massa, especialmente em VE e painéis de carroceria. Aços inoxidáveis, como 304 ou 430, destacam-se em ambientes agressivos onde a resistência à corrosão é indispensável, como escudos de escapamento ou invólucros de baterias.

Sustentabilidade e Reciclabilidade na Estampagem Automotiva

Parece complexo? Fica ainda mais interessante quando se leva em conta a sustentabilidade. A indústria automotiva atual está altamente focada na reciclabilidade no fim da vida útil e na minimização dos resíduos de produção. Tanto o aço quanto o alumínio possuem altas taxas de reciclabilidade — o aço é reciclado em taxas superiores a 90%, enquanto a reciclagem de alumínio economiza até 95% da energia necessária para a produção primária. O uso de sistemas fechados de reciclagem em estampagem de chapas de aço e nas operações com alumínio ajuda a manter materiais valiosos em circulação e reduz o impacto ambiental.

• Aço: Reciclabilidade quase completa; sistemas fechados de reciclagem comuns nas principais fábricas de estampagem
• Alumínio: Alto valor no mercado de sucata; separação interna e circuitos de reaproveitamento por fusão são práticas padrão
• Inoxidável: 100% reciclável; frequentemente fabricado com conteúdo reciclado
• Redução da sucata na estampagem: O aninhamento otimizado e o design das blanquetas reduzem a sobra de aparas, aumentando o rendimento das bobinas

Otimizando metal para estampagem significa equilibrar desempenho, custo e responsabilidade ambiental — uma equação fundamental para as cadeias de suprimento automotivas em 2025.

Revestimentos e Gestão de Corrosão em Ambientes Agressivos

Já se perguntou por que alguns componentes metálicos estampados duram décadas, mesmo em climas difíceis? A resposta frequentemente está na escolha correta dos revestimentos. A galvanização (Zn) e a zincagem-níquel (Zn-Ni) são amplamente utilizadas para peças de estampagem de aço evitar a corrosão, enquanto o e-coat (pintura eletroforética) adiciona uma camada extra de proteção, especialmente para aplicações no subquadro e estruturais. Para peças de estampagem de alumínio peças não ferrosas, a anodização melhora a resistência à corrosão e a aparência, enquanto os aços inoxidáveis normalmente não requerem revestimentos adicionais devido às suas propriedades intrínsecas.

A seleção do revestimento não se refere apenas à proteção — alguns revestimentos podem afetar a conformabilidade e o retorno elástico durante a estampagem. Por exemplo, camadas grossas de zinco podem reduzir a ductilidade, sendo crítico especificar revestimentos compatíveis logo na fase de projeto. Consulte as normas como ASTM A1008/A1011 para aço e ASTM B209 para alumínio garante que você esteja trabalhando com materiais e revestimentos que atendem às expectativas automotivas.

Ao compreender as vantagens e limitações de cada material e seus revestimentos, você será capaz de especificar peças estampadas para automóveis que atendam aos requisitos de custo, desempenho e sustentabilidade. Em seguida, vamos aprofundar as regras de DFM e tolerância que ajudam a evitar retrabalhos custosos e manter seus projetos de estampagem no caminho certo.

DFM e Tolerância Que Previnem Retrabalho

Regras de DFM Que Reduzem o Custo de Ferramentaria

Já se perguntou por que alguns estampagens em chapa metálica passam tranquilamente pela produção enquanto outras acumulam custosas trocas de ferramentas e refugos? A resposta geralmente está nos fundamentos do design para manufatura (DFM). Quando você aplica regras de DFM comprovadas desde o início, reduz riscos, controla custos e garante que suas pEÇAS DE ESTAMPAGEM METALÚRGICA DE PRECISÃO estejam corretas já na primeira tentativa.

Vamos analisar as diretrizes numéricas mais críticas para peças metálicas estampadas —aquelas que podem definir o sucesso ou fracasso de um programa de estampagem:

Seguir essas diretrizes não apenas protege o investimento em ferramentas, mas também aumenta a consistência das peças em grandes volumes de produção peças Estampadas .

Estratégias de Tolerância para Peças Estampadas

Parece complexo? Não precisa ser. Ao definir tolerâncias para estampagens em chapa metálica , o importante é focar nas características funcionais. Comece com elementos críticos, como furos para fixadores ou referências para montagem, e utilize tolerâncias mais abrangentes nas demais áreas. Essa abordagem reduz retrabalho e mantém os custos sob controle.

• Tolerâncias Bilaterais (±): Ideal para características que devem permanecer centralizadas, como furos ou ranhuras que se alinham com peças acopladas.
• Tolerâncias unilaterais (+0/–X): Utilize quando apenas uma direção é relevante, como folga de borda para evitar interferência.
• Estratégia de datum : Sempre relacione as tolerâncias principais a datums funcionais — superfícies formadas, e não brutas — para maior repetibilidade.

Para furos perfurados, uma tolerância geral de ±0,10–0,25 mm é comum. Para alturas formadas e dobras, permita um pouco mais — o retorno elástico e as variações de processo são naturais em peças metálicas estampadas .

Indicações de GD&T Mais Relevantes

Dimensionamento e Tolerância Geométricos (GD&T) são seus aliados — se usados com sabedoria. Para pEÇAS DE ESTAMPAGEM METALÚRGICA DE PRECISÃO , as indicações de GD&T mais valiosas são:

• Posição : Controla a localização dos furos em relação aos datums. Faixa típica: 0,2–0,5 mm para matrizes progressivas.
• Plano : Garante que as superfícies de acoplamento estejam dentro das especificações. 0,3–0,5 mm é comum para estampagens grandes.
• Perpendicularidade : Crítico para abas ou características que devem sobressair da base.
• Perfil : Útil para contornos complexos, especialmente em painéis externos ou blindagens.

Quando houver dúvidas, consulte a capacidade do processo da sua linha de estampagem. Faixas excessivamente estreitas em características não críticas aumentam custos e podem não ser sustentáveis na produção em volume.

Principais erros em DFM a serem evitados

• Especificar tolerâncias apertadas em bordas não funcionais
• Ignorar alívios nos dobramentos, o que pode causar rasgos ou rugas
• Desconsiderar a direção da rebarba—pode afetar a montagem ou a segurança
• Posicionar furos muito próximos de dobras ou bordas da peça
• Assumir que todas as características podem ser mantidas com as tolerâncias de peças usinadas

"Os melhores designs para peças estampadas equilibram precisão onde é essencial e flexibilidade nas demais partes."

Ao aplicar essas estratégias de DFM e tolerâncias, você notará menos imprevistos no chão de fábrica e um caminho mais suave do projeto à produção em massa. Em seguida, vamos abordar de forma prática os parâmetros da matriz e da prensa — para que você possa transformar um excelente design em uma fabricação confiável.

Parâmetros de Matrizes e Prensas Relevantes

Seleção de Prensas e Matrizes para Confiabilidade

Já se perguntou por que algumas linhas de estampagem funcionam sem problemas turno após turno, enquanto outras enfrentam dificuldades com tempo de inatividade ou qualidade inconsistente? A resposta geralmente está na escolha correta das matrizes de estampagem automotiva e as associar à prensa adequada. Ao trabalhar com peças automotivas estampadas, você encontrará diversos tipos de matrizes — cada uma com sua aplicação ideal:

• Matrizes de Blanking: Cortam formas planas a partir de bobinas ou chapas.
• Matrizes de furação: Furam orifícios ou rasgos com precisão.
• Matrizes de conformação: Dobre ou modele a peça bruta em sua geometria final.
• Matrizes de estampagem profunda: Puxe o metal para formas complexas e profundas—pense em latas de bateria ou cárteres de óleo.
• Matrizes Progressivas: Combine múltiplas operações em uma única ferramenta, movendo a peça de estação em estação com cada golpe da prensa. Ideal para peças de volume elevado e complexidade pequena a média.
• Matrizes de transferência: Mova peças entre matrizes separadas para cada etapa—ideal para peças grandes, complexas ou profundamente estampadas.
• Matrizes compostas: Realize várias etapas de corte e conformação em um único golpe da prensa; excelente para formas simples e de alto volume.

A escolha entre essas depende da geometria da peça, volume e do equilíbrio entre custo e flexibilidade. Por exemplo, matrizes progressivas destacam-se em produções de alta velocidade, enquanto as matrizes de transferência lidam melhor com estampagens maiores ou mais complexas.

Parâmetros Críticos por Tipo de Processo

Parece complexo? Vamos simplificar com um pouco de matemática prática e regras gerais. Cada tecnologia de prensa de estampagem automotiva deve fornecer força suficiente (tonelagem) para cortar e formar a peça sem sobrecarregar o equipamento ou o molde. Veja como você pode estimar o que precisa:

Imagine que você está gerenciando uma estampagem de peças linha: Uma braçadeira com perímetro de 400 mm, espessura de 1,5 mm e resistência ao cisalhamento de 400 MPa necessitaria aproximadamente de 240 kN (ou 24 toneladas) mais margem de segurança. Sempre selecione uma prensa que ofereça pelo menos 10–20% a mais de capacidade do que o máximo calculado, para compensar cargas dinâmicas e desgaste das ferramentas.

Lubrificação, Desgaste e Planejamento da Vida Útil da Matriz

Agora, vamos falar sobre como manter sua matrizes de estampagem automotiva funcionando por muito tempo. Lubrificação não se trata apenas de deixar as peças brilhantes — é essencial para reduzir o atrito, controlar o calor e prevenir o galling (especialmente com alumínio ou aços de alta resistência). O lubrificante correto também ajuda a prolongar a vida útil da matriz e manter a qualidade consistente das peças durante o processo de estampagem de metal automotivo .

• Intervalos de manutenção da matriz: Limpeza e inspeção regulares — geralmente a cada 10.000 a 50.000 ciclos, dependendo do material e da complexidade.
• Opções de revestimento para punções: Revestimentos de Nitreto de Titânio (TiN) e Carbono tipo Diamante (DLC) reduzem o desgaste e o travamento, especialmente em produções de alto volume.
• Modos comuns de falha da matriz: Lascamento da borda, trincamento, fissuração e desgaste excessivo — fique atento a esses sinais durante as inspeções programadas.

As máquinas industriais de corte e dobra são tão confiáveis quanto a sua matriz ou punção mais fraca. A manutenção proativa, combinada com escolhas inteligentes de material e lubrificante, mantém sua linha em funcionamento e suas peças dentro das especificações.

Ao dominar esses fundamentos de prensa e matriz, você garantirá que seu processo de estampagem automotiva seja robusto, repetível e pronto para qualquer desafio que a linha de produção apresentar. Em seguida, exploraremos os sistemas de qualidade e a documentação PPAP que sustentam cada programa automotivo bem-sucedido de estampagem.

O que Compradores e Engenheiros Precisam Saber?

Essenciais da Documentação PPAP

Ao adquirir peças de estampagem automotiva , como saber se suas peças atenderão sempre aos rigorosos padrões automotivos? É aí que entra o Processo de Aprovação de Peças de Produção (PPAP). O PPAP é o método estruturado da indústria para demonstrar que o processo do seu fornecedor pode entregar com consistência qualidade em conjuntos metálicos estampados —não apenas uma vez, mas em todas as séries de produção. Se você é novo em PPAP, pense nele como o pacote de evidências que comprova que o seu fabricante de estamparia está pronto para produção em massa.

1. Nível 1: Somente o Part Submission Warrant (PSW). Utilizado para peças simples e de baixo risco—apenas o formulário resumo é submetido.
2. Nível 2: PSW mais amostras do produto e dados limitados de suporte. Comum para estampados metálicos de produção menos complexos projetos.
3. Nível 3: PSW com amostras do produto e dados completos de suporte—resultados dimensionais, certificados de material, evidências da capacidade do processo. Este é o padrão para a maioria das empresas automotivas de estampagem metálica e quase sempre é exigido pelos OEMs para peças novas ou críticas.
4. Nível 4: PSW e outros requisitos definidos pelo cliente. Utilizado para situações únicas ou necessidades especiais do cliente.

Cada nível aumenta na profundidade da documentação e na análise. A maioria dos compradores automotivos espera o Nível 3 como padrão mínimo para qualquer programa novo ou peças de estampagem automotiva programa crítico quanto à segurança. Por quê? Porque ele oferece rastreabilidade completa e comprova que o processo é robusto.

O que os OEMs Esperam dos Fornecedores

Parece muito? É mesmo, mas também é o seu guia para lançamentos sem riscos. Aqui está o que normalmente precisa de submeter ou rever como parte de um pacote PPAP:

• Part Submission Warrant (PSW): O documento oficial que resume a submissão.
• Design Failure Mode and Effects Analysis (DFMEA): Análise de risco para o design da peça.
• Process Failure Mode and Effects Analysis (PFMEA): Análise de risco para o processo de fabrico.
• Control Plan: O plano detalhado para as verificações de qualidade durante a produção.
• Análise do Sistema de Medição (MSA): Estudos de repetibilidade e reprodutibilidade (Gage R&R) para verificar a precisão e a repetibilidade das medições.
• Controle Estatístico de Processo (SPC): Dados demonstrando que o processo é estável (valores típicos de Cpk/Ppk geralmente ≥1,33).
• Relatórios Dimensionais: Resultados obtidos ao medir todas as características críticas em múltiplas peças.
• Certificações de Material: Comprovação de que todos os materiais atendem às especificações exigidas (aço, alumínio, revestimentos, etc.).
• Diagrama do Fluxo de Processo: Representação visual de cada etapa, desde a bobina bruta até a peça finalizada.
• Estudos do Processo Inicial: Execuções iniciais de produção demonstrando a capacidade do processo.
• Entradas no IMDS: Sistema Internacional de Dados de Materiais para conformidade ambiental.

Imagine que você está lançando um novo suporte para um conjunto de bateria de veículo elétrico. Seu cliente não desejará ver apenas uma peça pronta, mas toda a história — desde a análise de risco no projeto até a capacidade do sistema de medição. Essa transparência é o que diferencia os melhores empresas de estampagem de metal automotivo apart.

Normas que Regem a Qualidade no Estampado Automotivo

Já se perguntou por que tantas auditorias de fornecedores perguntam sobre IATF 16949 ou ISO 9001? A resposta é simples: essas estruturas garantem uma abordagem consistente e aceita pela indústria para a gestão da qualidade em cada em conjuntos metálicos estampados programa.

• IATF 16949: A norma global para gestão da qualidade automotiva, baseada na ISO 9001, mas adaptada para as necessidades específicas dos fabricantes automotivos. Abrange desde a gestão de riscos até o controle de processos e melhoria contínua. A certificação é frequentemente um pré-requisito para fazer negócios com grandes fabricantes originais.
• Normas ASTM e SAE: Essas organizações estabelecem os requisitos técnicos para materiais, testes e desempenho. Por exemplo, os padrões ASTM definem como testar a resistência do metal ou a resistência à corrosão, enquanto os padrões SAE estabelecem as melhores práticas para engenharia automotiva e controle de processos.

Ao referenciar esses padrões nos seus desenhos e planos de controle, você cria uma linguagem comum que garante a qualidade, independentemente de onde esteja a sua produção menos complexos é concluído.

Lista de Verificação PPAP para um Lançamento Eficiente

• PSW (Garantia de Submissão de Peça)
• DFMEA / PFMEA
• Plano de Controle
• Análise do Sistema de Medição (MSA) / Gage R&R
• Dados de SPC (metas de Cpk/Ppk)
• Relatórios dimensionais
• Certificações de Materiais
• Diagrama de Fluxo do Processo
• Estudos iniciais do processo
• Entradas IMDS

Reunindo tudo, um sistema de qualidade robusto e uma submissão completa de PPAP são sua melhor defesa contra surpresas custosas, atrasos ou recalls. Com essas bases estabelecidas, você estará pronto para focar na inspeção e na metrologia — o próximo passo essencial para garantir que cada peça estampada atenda às especificações, sempre.

Inspeção e Metrologia que Impulsionam a Capacidade em Peças Estampadas de Metal para Automotivos

Onde Concentrar os Esforços de Inspeção

Quando você está produzindo milhares de peças de estampagem metálica para aplicações automotivas, como saber se cada uma se encaixará e funcionará perfeitamente? A resposta está em um plano estratégico de inspeção que se concentre nas características mais críticas para a montagem e o desempenho — sem sobrecarregar seu processo com verificações desnecessárias. Mas o que você deve medir, com que frequência e com quais equipamentos?

• Tamanho e localização do furo perfurado: Utilize máquinas de medir por coordenadas (CMMs) baseadas em visão ou scanners a laser 3D para verificar o diâmetro e a posição, garantindo que os furos se alinhem com os fixadores e peças acopladas. Isso é fundamental para cada peça estampada em metal utilizada em conjuntos.
• Altura e geometria do formato: Medidores de altura e dispositivos indicadores personalizados confirmam que dobras e detalhes estampados atendem às especificações, evitando problemas de ajuste em suportes ou coberturas.
• Planicidade: Coloque as componente metálico estampado sobre uma placa de superfície de granito e verifique com calibradores de lâmina. Esse método rápido identifica empenamento antes que ele cause problemas de montagem.
• Rebarba e acabamento das bordas: Perfismetros ou verificações táteis simples ajudam a identificar arestas afiadas ou rebarbas excessivas, que podem afetar a segurança ou a montagem subsequente.
• Recuperação elástica: Medidores funcionais go/no-go ou digitalização 3D comparativa que verifica peças conformadas com o CAD, garantindo que a mola permaneça dentro da tolerância — especialmente importante para geometrias de alta resistência ou complexas.

Soluções avançadas de digitalização 3D, como as descritas no estudo de caso SCANOLOGY, estão sendo cada vez mais utilizadas para capturar dados de campo completo em geometrias complexas peças metálicas estampadas automotivas , permitindo alinhamento rápido, análise de mola e inspeção das linhas de corte. Essa tecnologia ajuda a identificar desvios rapidamente, reduzindo tempo de inatividade e desperdício.

Interpretação de GD&T para Estampagens

Parece complicado demais? Aqui está uma abordagem prática: concentre suas tolerâncias mais rigorosas e métodos de medição mais avançados nas características que afetam a montagem ou o funcionamento. Utilize tolerâncias bilaterais (±) para furos e rasgos que devem se alinhar com precisão, e tolerâncias unilaterais (+0/–X) para bordas em que apenas uma direção importa — como folga para evitar interferência. Para formas complexas, leia sempre o GD&T (Geometric Dimensioning & Tolerancing) no contexto de geometrias formadas — e não planas. Isso significa medir as características após a conformação, e não apenas na chapa plana.

Não se esqueça do efeito do "acúmulo" de características — a forma como pequenas variações em cada característica podem se somar ao longo de uma peça de estampagem metálica . Ao vincular suas dimensões críticas a datums funcionais (superfícies conformadas, furos principais ou abas), você minimiza a variação exatamente onde ela é mais importante. Evite usar chapas planas não conformadas como datums, pois a conformação pode deslocar sua posição e criar erros ocultos.

"Estabilize os datums em relação às características conformadas, e não às chapas planas, para controlar as dimensões funcionais."

Metrologia por Fase: Protótipo, Lançamento e Produção em Massa

Os requisitos de inspeção mudam conforme você avança do protótipo para a produção. Durante a fase de prototipagem, você dependerá de medições detalhadas por meio de MMC ou digitalização 3D para validar cada característica e identificar desvios inesperados. No lançamento, planos de amostragem (como ISO 2859 ou ANSI Z1.4) ajudam a equilibrar minúcia e velocidade – medindo um subconjunto estatisticamente válido de peças para confirmar a estabilidade do processo. Na produção em massa, medidores inline e Controle Estatístico do Processo (CEP) monitoram características de alto risco, disparando alertas caso tendências saiam da especificação.

• Protótipo: inspeção de 100% das características com MMC/digitalização 3D; relatórios dimensionais detalhados para cada peça peça estampada em metal .
• Lançamento: Amostragem conforme ISO 2859/ANSI Z1.4; foco em características e datums principais; gráficos CEP para dimensões críticas.
• Produção em Massa: Medidores inline ou na prensa para furos, alturas e formas; verificações periódicas de planicidade e rebarbas; sistemas automáticos de visão para componentes metálicos estampados .

Imagine que está aumentando a produção de um novo suporte: nos primeiros lotes, os testes são exaustivos. Após comprovar a capacidade, você muda para amostragem, com SPC em linha monitorando desgaste ou deriva das ferramentas. Essa abordagem em etapas mantém a qualidade elevada e os custos controlados.

Ao combinar inspeção direcionada, interpretação inteligente de GD&T e metrologia adequada a cada fase, você garantirá que cada peça estampada em metal para automóveis atenda às especificações — sem prejudicar a velocidade da sua linha. Em seguida, veremos exemplos reais para entender como esses princípios se aplicam a projetos reais de estampagem automotiva.

Exemplos Realistas Que Orientam as Escolhas de Projeto

Quando você busca preencher a lacuna entre a teoria do projeto e a fabricação prática, nada substitui exemplos concretos. Já se perguntou como um pequeno suporte se compara a um invólucro de proteção para EV de profundidade maior, ou o que torna um grampo de mola diferente de um painel estrutural em termos de estampagem Metálica Automotiva Customizada ? Vamos analisar quatro das famílias mais comuns de estampagem automotiva – para que você possa ver como as escolhas de tamanho, material, processo e tolerâncias se refletem no chão de fábrica.

Estudo de Caso: Suporte Fabricado com Matriz Progressiva Pequena

Imagine que você está projetando um suporte de fixação para o sistema de climatização de um veículo. As prioridades? Alta repetibilidade, resistência moderada e eficiência de custos. Este é um caso clássico para componentes automotivos estampagem progressiva :

Você perceberá que matrizes progressivas permitem produção em alta velocidade e tolerâncias rigorosas nas características perfuradas. Essa abordagem é ideal para suportes e similares peças de estampagem personalizadas que precisam ser produzidos em dezenas ou centenas de milhares com variação mínima.

Estudo de Caso: Grampo de Mola de Alta Produção

Agora, imagine um grampo de mola usado para fixar arnês de fiação no lugar. Neste caso, a seleção do material e a precisão na conformação são cruciais para o desempenho a longo prazo. O processo frequentemente utiliza estampagem de metal para fixadores em matrizes progressivas:

Com produções em alto volume e tolerâncias estreitas, esses clipes demonstram como estampagem Metálica Automotiva Customizada oferece velocidade e repetibilidade. O passo do tratamento térmico é essencial para alcançar as propriedades necessárias da mola.

Estudo de Caso de Painel Estrutural: Reforço da Carroceria Externa

E quanto às peças grandes e estruturais? Considere um painel de reforço da carroceria externa — essencial para segurança em colisões e rigidez. Aqui, peças de chapa metálica para automóveis exige matrizes resistentes e controle rigoroso do processo:

As matrizes de transferência são preferidas para essas formas grandes e complexas, permitindo repuxos mais profundos e um controle mais preciso da geometria. Esses painéis são um ótimo exemplo de conjunto de peças mecânicas estampadas —muitas vezes exigindo solda por pontos ou a adição de fixadores em operações secundárias.

Estudo de Caso do Copo Repuxado: Blindagem para VE

Finalmente, considere uma carcaça de proteção para bateria de veículo elétrico — um componente de embutimento profundo com requisitos estritos de EMI (interferência eletromagnética). O processo de embutimento profundo é o mais indicado para este tipo de peças de estampagem personalizadas :

O embutimento profundo requer um controle cuidadoso do fluxo de material e da força do prensador de chapa. O aço inoxidável é escolhido por sua resistência à corrosão e propriedades de blindagem, e o processo é validado por meio de corridas piloto antes do início da produção em larga escala.

Do Protótipo à Produção: O Caminho de Validação

• Comece com ferramentas moles (matrizes simples e de baixo custo) para protótipos e verificações iniciais de geometria.
• Realize montagens piloto para validar conformação, estampagem e geometria de nervuras — ajuste conforme necessário antes de investir em ferramentas rígidas.
• Aplique métricas de verificação: Cpk ≥ 1,33 em características críticas, taxas de refugo abaixo de 2% antes do lançamento completo.
• Amplie para ferramentas de produção somente após atingir os objetivos de capacidade, qualidade e custo.

Essa abordagem não apenas reduz riscos, como também economiza tempo e dinheiro ao identificar problemas cedo — antes que se tornem questões custosas na produção em massa.

Ao fundamentar suas decisões em dados reais e em rotas de processo comprovadas, você desenvolverá estampagem Metálica Automotiva Customizada projetos que atendem aos requisitos de função, qualidade e custo. Em seguida, aprofundaremos o diagnóstico e solução de problemas — para que você saiba o que observar e como corrigir defeitos antes que afetem sua linha de produção.

Diagnóstico e Solução de Defeitos com Clareza de Causa Raiz na Manufatura por Estampagem

Padrões de Defeitos e Correções Rápidas

Ao percorrer uma linha de estampagem, você perceberá que certos defeitos aparecem repetidamente — rebarbas, rugas, retorno elástico e mais. Mas quais deles são mais relevantes e como corrigi-los rapidamente? Seja na fase inicial de partida ou já na fase avançada de produção contínua, compreender os problemas mais comuns na fabricação por estampagem — e agir rapidamente — pode ser a diferença entre alto rendimento e retrabalho custoso.

Estabilizar uma linha de estampagem sob pressão

Parece desafiador demais? Imagine um novo lançamento em que cada minuto de tempo de inatividade custe dinheiro de verdade. A maneira mais rápida de estabilizar uma linha de estampagem é priorizar as correções que gerem a maior melhoria na produtividade. Foque primeiro em problemas de alto impacto e alta frequência—como rebarbas ou desvios dimensionais—antes de perseguir defeitos estéticos. Utilize uma metodologia estruturada de solução de problemas para diferenciar falhas iniciais (como falta de lubrificação ou assentamento do molde) de problemas crônicos e estáveis (como desgaste da ferramenta ou desalinhamento).

Não se esqueça de que a indústria de estampagem de metais depende do trabalho em equipe entre engenharia, ferramentaria e operadores. Quando os defeitos aumentarem, reúna rapidamente feedback de cada grupo para identificar a etapa em que algo saiu do controle. Por exemplo, se rasgos aparecerem apenas após uma troca de molde, verifique primeiro o ajuste e o lote do material antes de modificar a ferramenta em si.

Controles Preventivos Que Mantêm as Peças Dentro das Especificações

Quer evitar problemas antes que eles ocorram? Os programas de fabricação de estamparia mais confiáveis utilizam controles em camadas para identificar problemas precoces e evitar retrabalhos custosos. A seguir, algumas práticas recomendadas que toda equipe de fabricação de estamparia metálica deve adotar:

• Agende a manutenção regular das matrizes e a retificação dos punções com base na contagem de ciclos, e não apenas pelo desgaste visível
• Instale sensores embutidos para verificar a ejeção das peças, alimentação incorreta e lâminas duplas
• Realize auditorias semanais nos sistemas de lubrificação para garantir cobertura consistente e prevenir trincas
• Calibre os controles da prensa e monitore desvios na força ou posição do curso
• Implemente CEP (Controle Estatístico de Processo) nas dimensões críticas para obter alerta precoce sobre desgaste das ferramentas ou alterações no material

Imagine antecipar uma tendência de punção antes que ela gere milhares de peças com rebarbas. Ou utilizar dados de sensores para identificar uma falha na lubrificação antes que rugas apareçam em cada painel. Essas medidas preventivas são o que diferenciam operações industriais de estampagem e fabricação de excelência das demais.

Ao construir uma biblioteca de solução de problemas e incorporar controles preventivos, você não apenas resolverá problemas mais rapidamente, mas também aumentará os rendimentos e reduzirá custos em toda sua linha de fabricação por estampagem metálica. Pronto para ver como essas lições se aplicam à sua estratégia de aquisição? Em seguida, vamos analisar a modelagem de custos e seleção de fornecedores para peças de estampagem automotiva.

Como Comprar Peças de Estampagem Automotiva com Confiança?

Como é Formado o Custo Por Peça

O preço da peças de estampagem automotiva diminui conforme seu volume aumenta? Ou por que dois orçamentos para o mesmo suporte podem ser muito diferentes? Vamos analisar o que realmente influencia no custo da sua peça, para que você possa tomar decisões mais inteligentes e negociar com confiança.

Imagine que você está lançando um novo suporte. O custo total por unidade não é apenas o preço do aço — é a soma de vários componentes:

À medida que aumenta a escala, custos fixos como amortização de ferramentas e configuração são distribuídos por mais peças, reduzindo drasticamente o preço por unidade. O tempo de prensa e operações secundárias (rebarbação, furação, revestimento) também tornam-se mais eficientes em volumes maiores. Para fabricantes de peças automotivas e fabricantes de peças automotivas , compreender essa estrutura de custos ajuda a planejar a estratégia correta de lançamento e crescimento.

Pontos de Volume Que Mudam Sua Estratégia

Parece simples? Há mais nisso. Seu custo por peça pode cair significativamente em determinados níveis de volume — às vezes o suficiente para justificar um investimento em uma matriz mais avançada ou automação. Por exemplo, com 10.000 unidades, você pode optar por uma matriz semi-automática, mas com 100.000 ou 1 milhão de unidades, frequentemente uma matriz progressiva totalmente automática e linha de alimentação de bobina se paga através de economia de mão de obra e de material.

Mas o volume não é o único fator. Alterações de design — como melhorar o rendimento do layout (colocar mais peças por folha) ou flexibilizar tolerâncias não críticas — podem reduzir tanto o desperdício de material quanto o desgaste das ferramentas. Você perceberá que fabricantes de peças estampadas costuma sugerir pequenos ajustes que reduzem o desperdício ou simplificam as ferramentas, economizando dinheiro ao longo da vida do projeto.

• Aproveitamento do material: Otimize o layout da chapa para minimizar o desperdício — às vezes, uma melhoria de 2–3% gera grandes benefícios em escala.
• Escolhas de ferramental: Matrizes progressivas custam mais inicialmente, mas proporcionam custos unitários menores em volumes altos.
• Flexibilização de tolerâncias: Relaxe tolerâncias não funcionais para evitar retrabalho caro das ferramentas e maiores taxas de desperdício.
• Integração de operações secundárias: Combinar a remoção de rebarbas ou a criação de roscas na própria matriz pode eliminar manipulações extras e custos adicionais.

Inteligente empresas de estampagem automotiva vai guiá-lo por essas compensações antes de finalizar o seu projeto.

Lista de Verificação para Seleção de Fornecedores para a Indústria Automotiva

Como escolher o certo fornecedor de peças de estampagem metálica ou fabricante de estampagem de metal para o seu próximo RFQ? Além do preço, procure parceiros que atendam a todos os requisitos de qualidade e capacidade. Aqui está uma lista prática para ajudá-lo a avaliar fornecedores de peças estampadas em metal para qualquer fabricação de Peças Automotivas projeto:

• Certificação IATF 16949 para gestão da qualidade automotiva
• Capacidade comprovada de ferramental interno e APQP (Planejamento Avançado da Qualidade do Produto)
• Histórico de aprovações anteriores de OEM e lançamentos bem-sucedidos
• Entrega pontual consistente no PPAP (Processo de Aprovação de Peças de Produção)
• Sistemas avançados de metrologia e inspeção (CMM, visão, SPC inline)
• Automação de bobina a caixa para alta eficiência e rastreabilidade
• Relatórios transparentes de sustentabilidade e reciclagem

Quer um atalho? Considere incluir na lista curta peças de estampagem automotiva da Shaoyi Metal Parts Supplier — um parceiro confiável, certificado pela IATF 16949, com histórico comprovado em projetos automotivos de precisão. Sua abordagem integrada de engenharia e fabricação simplifica a aquisição e reduz riscos, especialmente para programas de alto volume ou tecnicamente desafiadores.

Ao compreender a estrutura real dos custos, aplicar princípios de projeto voltados para redução de custos e escolher o fornecedor adequado, você garantirá o sucesso do seu projeto de estampagem. Em seguida, concluiremos com uma lista de verificação prática para orientar suas próximas etapas, do projeto até a solicitação de cotação e lançamento.

Próximos Passos Práticos e Opção de Parceiro de Confiança para o Sucesso na Estampagem Automotiva

Seus Próximos Passos: Do Conceito à Produção

Quando você estiver pronto para transformar seu projeto em realidade, por onde deve começar? Imagine que você está lançando um novo suporte, escudo ou painel estrutural — cada etapa do a estampagem automotiva processo é importante, desde o primeiro esboço até o momento em que sua peça sai da linha de produção. Veja como você pode se preparar para ter sucesso no mundo da estampagem de metal automotiva projetos:

• Aplicar as regras de DFM cedo: Utilize diretrizes comprovadas para tamanho de furos, raios de dobra e largura de nervuras para evitar alterações dispendiosas nas ferramentas e retrabalho.
• Escolher os materiais e revestimentos adequados: Equilibre resistência, peso e resistência à corrosão para a sua aplicação. Não se esqueça de considerar o impacto ambiental e a reciclabilidade.
• Definir expectativas do PPAP: Esclareça antecipadamente qual nível de documentação e evidências de capacidade você exigirá do seu fornecedor.
• Focar a inspeção em características críticas: Priorize medição e SPC em datums, furos e geometrias conformadas que afetem a montagem e o funcionamento.
• Aproveite os fatores de custo: Otimize o rendimento do ninho, relaxe as tolerâncias não funcionais e considere automação ou matrizes progressivas em volumes maiores para reduzir o custo por peça.

“Fixe com GD&T as características críticas para o funcionamento desde cedo; relaxe o restante para economizar custos.”

Lista curta e plano de solicitação de cotação: encontrar o parceiro certo

Parece complexo? Não precisa ser. Comece criando uma lista curta de fornecedores que atendam a todos os critérios: sistemas de qualidade comprovados, profundidade técnica e histórico de atuação em estampagem de metais automotivos . Ao emitir sua solicitação de cotação (RFQ), forneça desenhos claros, especificações de materiais e projeções de volume. Pergunte aos fornecedores sobre a abordagem deles em relação a DFM, PPAP e melhoria contínua. Você perceberá que os melhores parceiros oferecem engenharia com valor agregado – e não apenas peças.

Para uma experiência contínua desde o protótipo até a produção em massa, considere revisar as capacidades de peças de estampagem automotiva da fornecedora Shaoyi Metal Parts. A abordagem integrada deles para estampagem de metais automotivos e partes de estampagem para automóveis garante que você receba orientação especializada, prototipagem rápida e qualidade robusta – tudo em um só lugar.

Revisão da Lista de Verificação de Design e Qualidade

• Comece com DFM: Confirme que todas as características atendem às regras adequadas para estampagem
• Material e revestimento: Selecione considerando desempenho e sustentabilidade
• Prontidão para PPAP: Defina o nível de submissão e evidências necessárias
• Plano de inspeção: Foque em datums funcionais e dimensões críticas
• Otimização de custos: Busque alterações de design que aumentem o rendimento e reduzam o desperdício
• Seleção de fornecedores: Priorize aqueles com ampla experiência em estampados metálicos automotivos

Ao seguir estes passos, você avançará com confiança desde o conceito até SOP, minimizando riscos e maximizando valor. Preparado para a próxima etapa? Revise programas-exemplo e obtenha apoio especializado para o seu próximo peças de estampagem automotiva projeto — seu caminho mais rápido para soluções automotivas em estamparia metálica robustas, confiáveis e economicamente eficientes.

Peças de Estampagem Automotiva: Perguntas Frequentes

1. O que são peças estampadas automotivas e por que são importantes na fabricação de veículos?

As peças estampadas automotivas são componentes metálicos moldados com precisão, criados ao prensar chapas metálicas em formas específicas utilizando matrizes e prensas. Elas são essenciais na fabricação automotiva porque permitem a produção em massa de estruturas veiculares leves e de alta resistência, melhorando a segurança, a eficiência e a rentabilidade nos sistemas de carroceria, chassi, trem de força e baterias de veículos elétricos (EV).

2. Como o processo de estampagem metálica difere da usinagem para peças automotivas?

A estampagem metálica transforma chapas planas em formas complexas em milissegundos, sendo ideal para aplicações automotivas de alto volume e sensíveis ao custo. A usinagem, embora precisa, é mais lenta e cara para grandes lotes de produção. A estampagem é preferida para suportes, proteções e reforços onde a relação resistência-peso e a repetibilidade são críticas.

3. Quais materiais são comumente utilizados para peças estampadas automotivas e como eles são selecionados?

Materiais comuns incluem aços de baixo carbono (por exemplo, SAE 1008/1010), aços HSLA, ligas de alumínio (5052, 6061) e aços inoxidáveis (304, 430). A seleção depende da resistência necessária, peso, resistência à corrosão e sustentabilidade. Por exemplo, o HSLA é utilizado em estruturas críticas de segurança, o alumínio para redução de peso e o inox para áreas propensas à corrosão.

4. Quais são os padrões de qualidade e documentação exigidos para a aquisição de peças estampadas para automóveis?

Os principais padrões incluem o IATF 16949 para gestão da qualidade automotiva e ASTM/SAE para materiais e testes. O Processo de Aprovação de Peças de Produção (PPAP) é utilizado para demonstrar a capacidade do processo, exigindo documentos como a Part Submission Warrant, FMEA, planos de controle, análise do sistema de medição e certificações dos materiais.

5. Como posso garantir uma aquisição de peças estampadas para automóveis com custo eficaz e confiabilidade?

Para garantir uma aquisição econômica e confiável, escolha fornecedores com certificação IATF 16949, sistemas de qualidade robustos e experiência comprovada com OEMs automotivos. Associar-se a um fabricante com integração vertical, como a Shaoyi Metal Parts Supplier, simplifica o DFM, a prototipagem e a produção em massa, minimizando riscos e otimizando custos.
