TL ;DR

La conception de matrices pour les panneaux de carrosserie en aluminium est un processus d'ingénierie spécialisé visant à créer des outils robustes en acier (matrices) utilisés pour façonner l'aluminium. Les méthodes principales de fabrication sont le poinçonnage, l'extrusion et le moulage sous pression, chacune nécessitant un type de matrice spécifique. Une conception efficace doit tenir compte des propriétés spécifiques de l'aluminium, telles que sa légèreté, sa malléabilité et sa tendance à se fissurer, afin de contrôler l'écoulement du métal, d'éviter les défauts et de garantir que le composant automobile final respecte des spécifications précises.

Fondamentaux de la conception de matrices pour panneaux en aluminium

En formage des métaux, une matrice est un outil spécialisé utilisé pour découper ou façonner un matériau à l'aide d'une presse. Pour les panneaux de carrosserie en aluminium, ces matrices sont généralement usinées à partir d'acier outil de haute qualité, comme l'acier H13, conçu pour résister à des pressions énormes et à des températures élevées. Le défi principal dans la conception des matrices pour panneaux de carrosserie en aluminium réside dans la prise en compte des caractéristiques propres aux alliages d'aluminium. Comparé à l'acier, l'aluminium est plus léger et plus sujet à l'éclatement ou à la fissuration s'il n'est pas mis en forme correctement, mais il offre une excellente aptitude au formage lorsqu'il est correctement maîtrisé.

Le processus de fabrication soumet la filière et le lingot ou la tôle d'aluminium à des forces extrêmes. Par exemple, dans l'extrusion de l'aluminium, les pressions peuvent dépasser 100 000 livres par pouce carré (psi). La conception de la filière doit canaliser cette force afin de garantir un écoulement uniforme de l'aluminium dans la forme souhaitée, sans provoquer de défauts tels que des plis, des fissures ou une épaisseur de paroi inégale. Une filière d'extrusion d'aluminium, par exemple, est un disque en acier traité thermiquement comportant une ouverture usinée avec précision, ou orifice, qui définit la section transversale du profilé. La conception de cette ouverture est essentielle pour contrôler la vitesse et la répartition de l'écoulement du métal.

Les premières considérations d'un concepteur concernent le procédé de fabrication envisagé et la géométrie finale de la pièce. Le choix entre emboutissage, extrusion ou moulage sous pression détermine la structure fondamentale de la matrice. La conception doit également tenir compte de la gestion thermique, car l'accumulation de chaleur peut affecter à la fois la durée de vie de la matrice et les propriétés finales de l'aluminium. En définitive, une matrice réussie résulte d'une ingénierie minutieuse qui équilibre les propriétés des matériaux, la physique du procédé et les résultats structuraux et esthétiques souhaités pour le panneau de carrosserie.

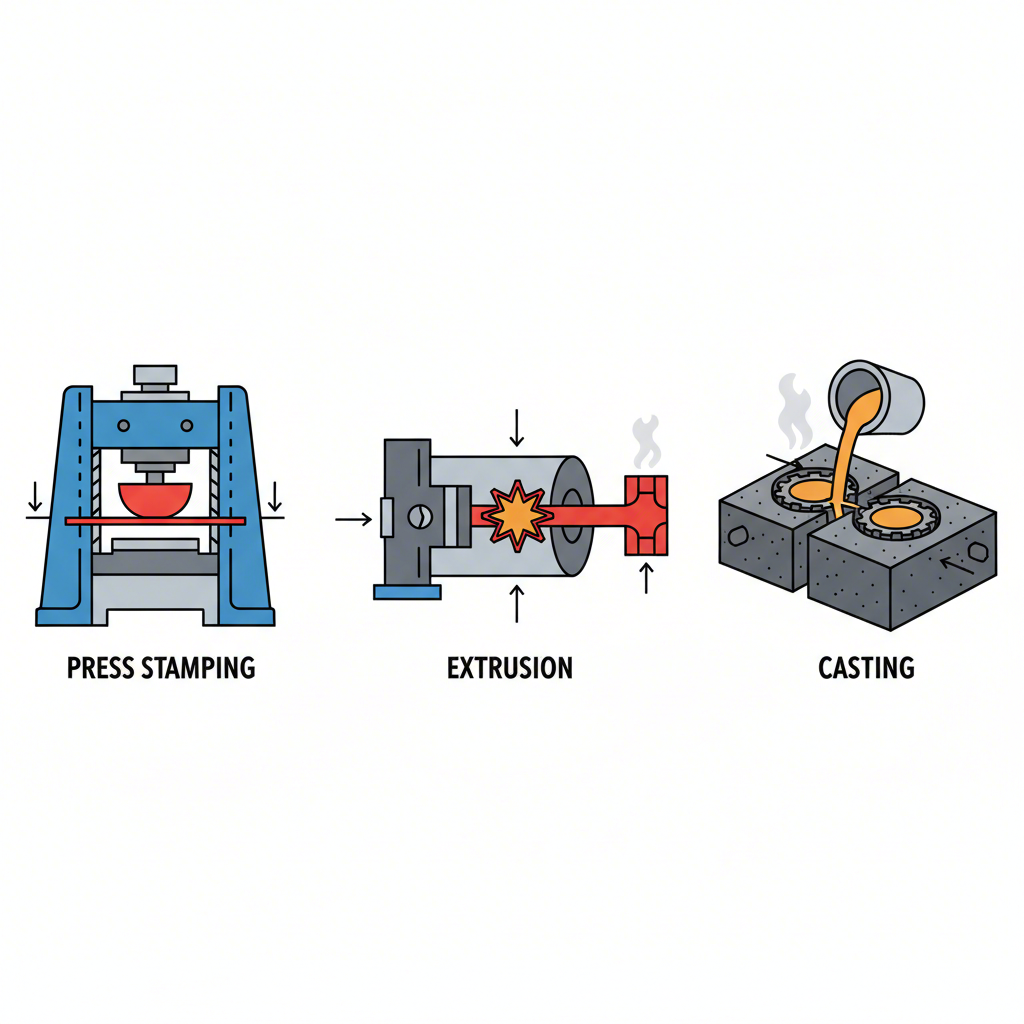

Principaux procédés de fabrication et types de matrices associés

La fabrication de panneaux de carrosserie en aluminium implique plusieurs procédés de fabrication distincts, chacun dépendant d'un type spécifique de conception de matrice. Les trois méthodes principales sont l'emboutissage automobile, l'extrusion d'aluminium et le moulage sous pression d'aluminium. Comprendre les différences est essentiel pour choisir l'approche adaptée à un composant donné, qu'il s'agisse d'un panneau de porte ou d'un cadre structurel.

Matrices d'estampage automobile

Le poinçonnage est le procédé le plus courant pour les grandes pièces de carrosserie comme les portes, les capots et les ailes. Il consiste à façonner une tôle plate en aluminium entre deux moitiés d'une matrice dans une presse à poinçonner. Le processus est généralement séquentiel et utilise une série de matrices spécialisées. Comme l'expliquent des experts en fabrication automobile, cette progression comprend plusieurs étapes clés. Tout d'abord, une matrice d'emboutissage matrice d'emboutissage matrices de découpage et de perforation découpent l'excédent de matière sur les bords et créent les trous nécessaires pour des composants tels que les poignées ou les feux. Ensuite, flanging Dies des matrices de pliage sont utilisées pour redresser les contours et corriger tout effet de ressort, garantissant que la pièce respecte des tolérances dimensionnelles exactes. Les principaux fournisseurs dans ce domaine, tels que affinent les bords pour créer des surfaces destinées à l'assemblage et renforcer la rigidité. Enfin, des matrices de reprise Shaoyi (Ningbo) Metal Technology Co., Ltd. , se spécialisent dans la fabrication de ces matrices de poinçonnage automobiles complexes et sur mesure pour les principaux équipementiers, assurant une haute précision dans une production de grande série.

Matrices d'extrusion en aluminium

L'extrusion est utilisée pour créer des pièces à section constante, telles que des cadres de fenêtres, des profilés structurels et des éléments de garniture. Dans ce procédé, un lingot d'aluminium chauffé est poussé à travers une ouverture de filière. Il existe trois grandes catégories de filières d'extrusion. Filières pleines , le type le plus simple, produisent des formes sans cavités fermées, comme des angles ou des barres plates. Filieres creuses sont plus complexes et servent à créer des profilés avec une ou plusieurs cavités fermées, par exemple un tube carré. Ces filières utilisent un mandrin pour former la cavité interne. Filieres semi-creuses créent des profilés qui enferment partiellement une cavité et sont plus complexes à concevoir que les filières pleines en raison de l'équilibre délicat du flux de métal requis. Le Aluminum Extruders Council remarque que la conception efficace d'une filière d'extrusion dépend de la maîtrise de la vitesse d'écoulement du métal en ajustant les longueurs des paliers afin que toutes les parties du profil sortent uniformément de la filière.

Fonderie Sous Pression D'aluminium

La fonderie sous pression est idéale pour produire des pièces complexes et détaillées en aluminium en injectant du métal fondu dans un moule en acier (matrice) sous haute pression. Ce procédé est souvent utilisé pour des composants tels que les supports de moteur, les boîtiers de transmission et les nœuds structurels nécessitant un haut niveau de précision et de détails. Les matrices sont généralement constituées de deux moitiés qui sont verrouillées ensemble pendant l'injection, puis séparées pour extraire la pièce solidifiée. La conception de ces matrices est très complexe, car elle doit gérer l'écoulement du métal liquide, contrôler le refroidissement afin d'éviter les défauts, et faciliter l'extraction facile de la pièce.

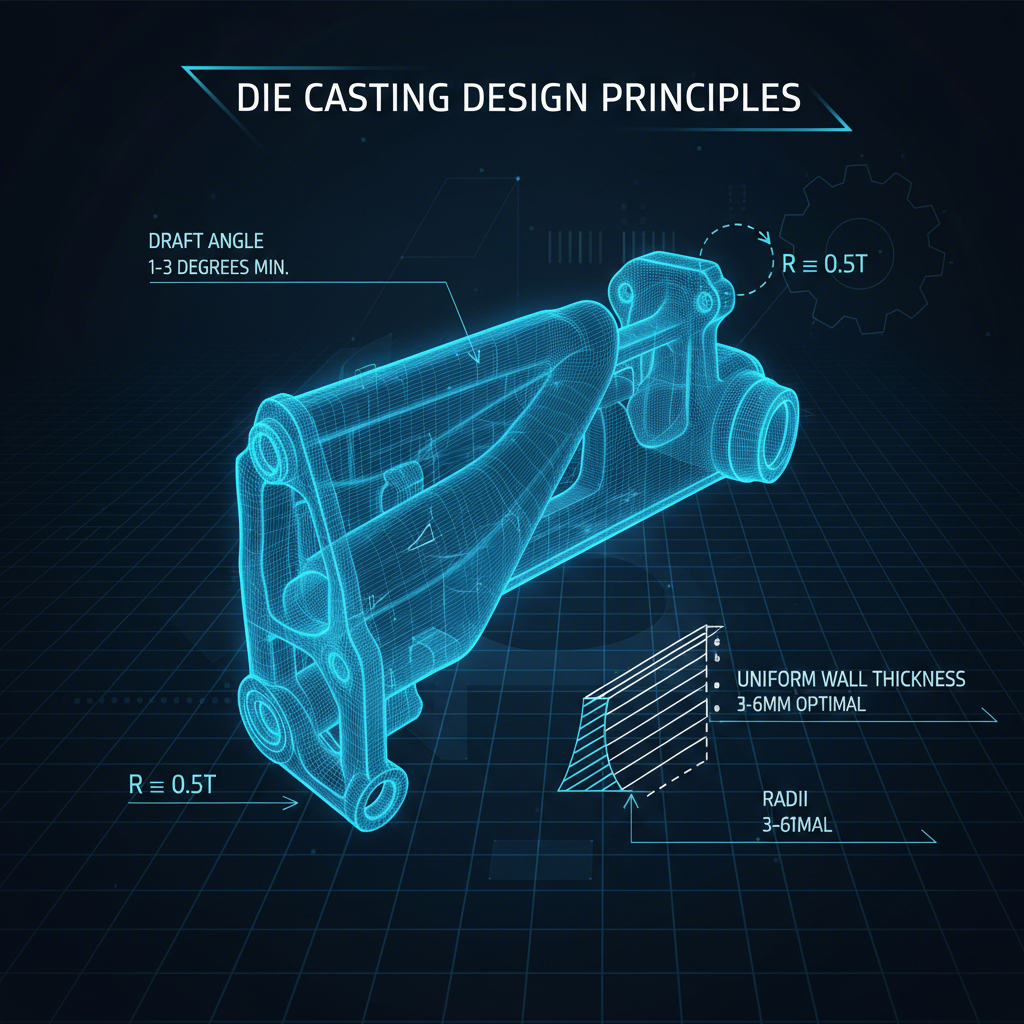

9 considérations critiques de conception pour la fonderie sous pression de l'aluminium

Un moulage sous pression efficace nécessite plus que la simple création d'une cavité ayant la forme d'une pièce. Cela implique un ensemble de principes connus sous le nom de conception pour la fabrication (DFM), qui vise à optimiser la pièce pour une production efficace et de haute qualité. Sur la base d'un guide complet guide de conception pour le moulage sous pression en aluminium , le respect de règles de conception spécifiques est essentiel pour éviter les défauts et réduire les coûts. Ces considérations forment collectivement les règles fondamentales de la conception des moules.

1. Ligne de joint : Il s'agit de la ligne où les deux moitiés du moule se rejoignent. Le choix de son emplacement est une décision primordiale, car il détermine l'endroit où tout matériau excédentaire (bavure) se formera et devra être éliminé. Une ligne de joint bien placée simplifie la finition après production.
2. Retrait : Lorsque l'aluminium en fusion refroidit, il se rétracte (généralement entre 0,4 et 0,6 %). Le moule doit donc être conçu légèrement plus grand que la pièce finale afin de compenser ce retrait. Ce phénomène peut également provoquer l'adhérence de la pièce aux éléments internes du moule, rendant l'éjection difficile.
3. Brouillon : Un bergeage est une légère conicité appliquée à toutes les surfaces parallèles à la direction de déplacement du moule. Cet angle, similaire à celui d'un moule à muffins, est essentiel pour permettre l'éjection facile de la pièce coulée du moule sans dommage.
4. Épaisseur de paroi : Les parois doivent être aussi uniformes que possible en épaisseur. Des parois trop fines peuvent provoquer la solidification du métal en fusion avant que le moule ne soit complètement rempli, tandis que des parois excessivement épaisses gaspillent du matériau et augmentent le temps de refroidissement, ralentissant ainsi la production.
5. Congés et rayons : Les angles vifs posent problème en fonderie sous pression, car ils peuvent créer une turbulence dans l'écoulement du métal et entraîner des faiblesses. L'ajout d'angles internes arrondis (congés) et d'angles externes arrondis (rayons) permet au métal de s'écouler en douceur, renforçant ainsi l'intégrité structurelle de la pièce.
6. Bossages : Ce sont des éléments saillants souvent utilisés comme points de fixation. Ils doivent être conçus avec soin afin de maintenir une épaisseur de paroi uniforme, généralement en évidant leur centre, pour éviter des défauts tels que les marques de retrait.
7. Nervures : Pour renforcer une pièce sans augmenter l'épaisseur de la paroi, les concepteurs peuvent ajouter des supports structurels minces appelés nervures. Ils aident également à guider l'écoulement du métal en fusion vers les zones complexes du moule.
8. Sous-dépouilles : Ce sont des caractéristiques qui empêchent l'éjection directe de la pièce hors du moule. Bien qu'elles soient parfois nécessaires, elles doivent être évitées lorsque possible, car elles exigent des mécanismes de moule complexes et coûteux, comme des noyaux latéraux, pour leur réalisation.
9. Trous et ouvertures : L'intégration directe de trous et d'ouvertures dans la conception du moule élimine la nécessité d'opérations secondaires de perçage ou de fraisage. Cela permet d'économiser un temps et un coût significatifs, mais nécessite une conception soigneuse afin d'assurer un bon écoulement du métal autour de ces éléments.

Le processus de fabrication du moule et d'outillage

La création d'une matrice pour des panneaux de carrosserie en aluminium est un processus précis et multiphase qui transforme un bloc d'acier à outils en un outil de production haute performance. Le processus débute par une conception numérique, où les ingénieurs utilisent un logiciel de CAO (Conception Assistée par Ordinateur) pour modéliser la matrice, ainsi que l'Analyse par Éléments Finis (AEF) afin de simuler l'écoulement du métal et le comportement thermique. Cette simulation permet d'identifier d'éventuels problèmes avant que l'acier ne soit usiné, optimisant ainsi la conception en termes de performance et de durabilité.

Une fois la conception finalisée, la fabrication physique commence. Un bloc d'acier à outils H13 est généralement usiné à l'aide de machines CNC (Commande Numérique par Ordinateur), capables d'effectuer des coupes complexes avec une extrême précision. Pour des caractéristiques complexes ou des matériaux très durs, on peut avoir recours à l'usinage par électroérosion fil (EDM). Après l'usinage, la matrice subit un traitement thermique essentiel pour durcir l'acier, lui permettant de résister aux pressions et températures extrêmes de la production. Enfin, les surfaces sont polies et parfois traitées avec des revêtements comme la nitruration afin d'améliorer la résistance à l'usure et d'optimiser l'écoulement de l'aluminium.

La matrice elle-même fait partie d'un ensemble plus vaste appelé empilement de matrices ou jeu d'outillage. Cet ensemble, souvent nommé jeu de matrices, se compose de deux moitiés : la matrice fixe et la matrice mobile. Ces deux moitiés sont montées dans la machine de moulage sous pression et s'ouvrent pour permettre l'extraction de la pièce solidifiée. La complexité et la taille de cet ensemble d'outillage influencent le coût global, qui peut varier considérablement selon l'intrication du profil, qu'il soit creux ou plein, ainsi que selon le volume de production prévu. Un entretien approprié, incluant un nettoyage régulier et un repolissage, est essentiel pour gérer l'usure et prolonger la durée de vie opérationnelle de l'outil.

Questions fréquemment posées

1. Quelle est la règle de conception de la matrice ?

Il n'existe pas une seule « règle de conception de moule », mais plutôt un ensemble de bonnes pratiques et de principes souvent appelés Conception pour la Fabrication (DFM). Pour le moulage sous pression, ces règles incluent des considérations essentielles telles que l'établissement d'une ligne de joint correcte, l'intégration d'angles de dépouille pour faciliter l'éjection de la pièce, le maintien d'une épaisseur de paroi uniforme, l'utilisation d'arrondis et de rayons pour éviter les angles vifs, et la conception prenant en compte le retrait du matériau. Le respect de ces directives permet de garantir la fabricabilité de la pièce, de minimiser les défauts et de réduire les coûts de production.

2. Comment fabriquer un moule en aluminium ?

La fabrication d'une matrice pour le profilage de l'aluminium est un processus complexe. Elle commence par une conception numérique à l'aide d'un logiciel CAO, souvent validée par des simulations AEF. Un bloc en acier outil de haute qualité (comme l'H13) est ensuite usiné avec précision à l'aide de fraiseuses CNC ou d'EDM fil pour créer la forme de la matrice. La matrice usinée subit un traitement thermique afin d'être durcie, suivie d'un polissage de surface et parfois de revêtements spéciaux pour améliorer sa durabilité et l'écoulement du métal. La matrice terminée est ensuite assemblée dans un ensemble d'outillage avec des composants de soutien tels que des contre-matrices et des semelles, prête à être utilisée dans une presse.

3. À quoi ressemble une matrice d'extrusion d'aluminium ?

Une filière d'extrusion en aluminium est généralement un disque épais et circulaire en acier trempé. Au centre se trouve une ouverture ou orifice usiné avec précision, correspondant à la forme souhaitée de la section transversale du profilé extrudé final. Pour les formes pleines, il s'agit d'une plaque unique. Pour les formes creuses, la filière est plus complexe, souvent un ensemble composé de plusieurs pièces (comme une filière à hotte) qui inclut un mandrin permettant de former le vide interne, l'aluminium s'écoulant autour de celui-ci et se ressoudant avant de sortir de la filière.
