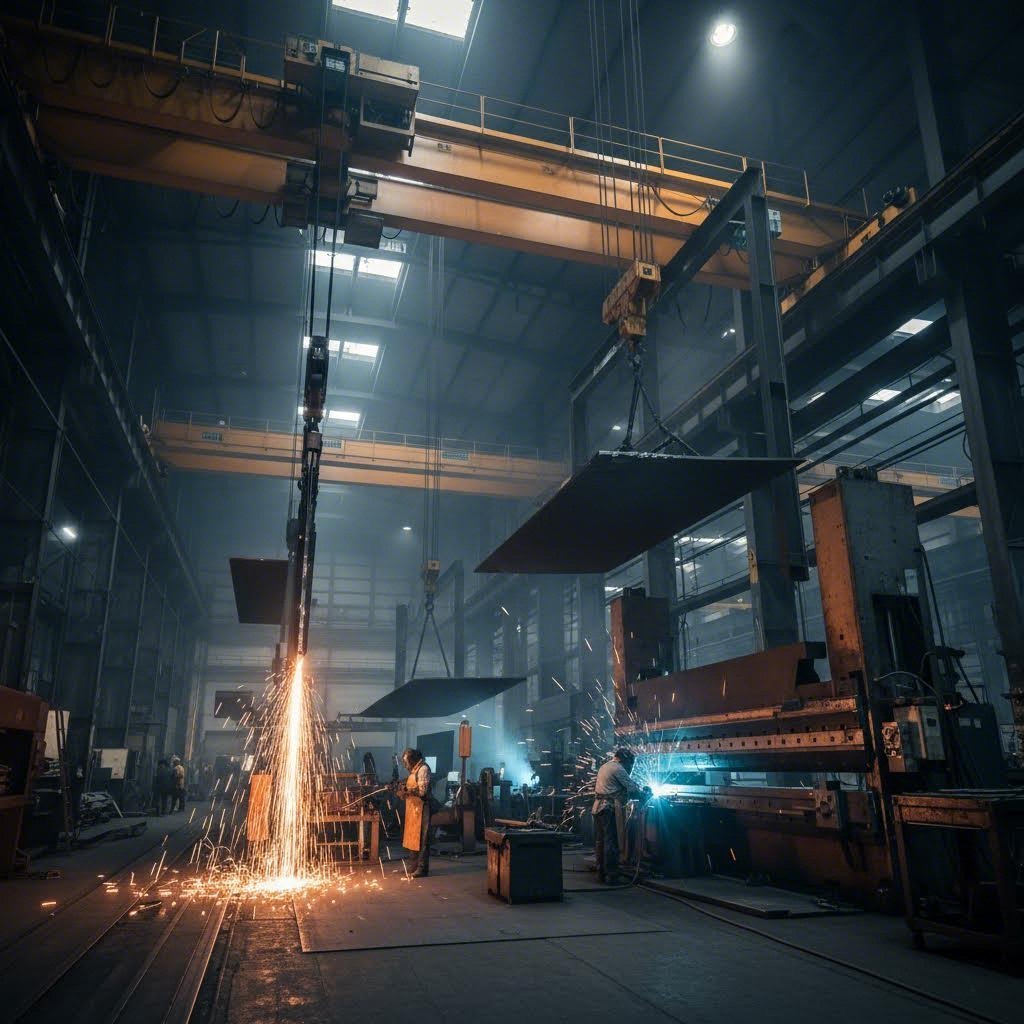

ما المقصود فعليًا بتصنيع الصفائح الفولاذية

هل تساءلت يومًا ما الذي يفرق بين عارضة دعم جسر ضخمة ولوحة باب سيارة؟ الجواب يكمن في السُمك — وهذه الميزة تغيّر جذريًا طريقة تعامل المصانع مع المادة. يشير تصنيع الصفائح الفولاذية إلى العمليات المتخصصة المستخدمة لقطع ، وتقويس، ولحام، وتجميع الصفائح الفولاذية — وهي مواد يبلغ سُمكها عادةً 3/16 بوصة (0.187") أو أكثر — لتكوين مكونات هيكلية نهائية. وعلى عكس العمل بالصفائح الفولاذية الرقيقة التي تتعامل مع مواد أنحف وأكثر مرونة، يتطلب تصنيع الصفائح الفولاذية استخدام معدات أثقل وتقنيات مختلفة وفهمًا أعمق لكيفية تصرف الفولاذ السميك تحت الإجهاد.

إذًا ما هو الفولاذ الصفيحي، وكيف يختلف عن الفولاذ اللوحى؟ وفقًا للمعايير الصناعية من Econ Steel يُصنف الصفيحة الفولاذية على أنها أي مادة بسماكة أقل من 0.187"، في حين يتجاوز اللوح الفولاذي هذا الحد. إن هذا القياس البسيط ظاهريًا يخلق انقسامًا أساسيًا في طرق التصنيع ومعدات الإنتاج والتطبيقات النهائية.

مقياس السماكة: اللوح مقابل الصفائح المعدنية

يساعد فهم تصنيفات السماكة في تجاوز مواصفات المواد بثقة. يمكن أن يكون نظام العيار—الموروث عن صناعة الأسلاك البريطانية في القرن التاسع عشر—معقدًا لأن الأرقام الأعلى للعيار تشير في الواقع إلى مواد أرق. بالنسبة للوحات الفولاذية، عادةً ما يحدد المصنعون السماكة بالبوصة العشرية أو بالمليمترات بدلًا من استخدام أرقام العيار.

التصنيف	نطاق السماكة	مرجع العيار	التطبيقات النموذجية
الصفيحة الفولاذية (خفيفة)	0.015" - 0.059"	من 28 إلى 16 عيارًا	هيكل الأجهزة الكهربائية، قنوات تكييف الهواء والتدفئة، والأجزاء الخارجية للسيارات
الصفيحة الفولاذية (ثقيلة)	0.060" - 0.186"	15 - 7 قياس	الأسطح، الألواح الهيكلية، غلاف المعدات
الصفيحة الفولاذية (القياسية)	0.187" - 3.0"	غير متوفر (بوصة عشرية)	أوعية الضغط، خزانات التخزين، العوارض الهيكلية
الصفيحة الفولاذية (الثقيلة)	3.0" فأكثر (حتى 6" قياسي)	غير متوفر (بوصة عشرية)	هياكل السفن، مكونات الجسر، قواعد الآلات الثقيلة

تتوفر الصفائح الفولاذية في فئتين رئيسيتين من التصنيع. تُدرَس صفائح مصانع الدرفلة (PMP) بشكل فردي من السبائك بعرض 84" أو 96" أو 120" وسمك يتراوح بين 0.1875" إلى 6". أما صفائح المصانع المستمرة (CMP) فتنشأ من سبائك مسبوكة وتتوفر بعرض أضيق وهو 48" أو 60" أو 72" وسمك يتراوح بين 0.1875" إلى 0.500".

لماذا تحدد السماكة طريقة التصنيع

تخيل محاولة طي قطعة من الورق مقابل ثني لوحة خشبية — فالأساليب المطلوبة مختلفة تمامًا. وينطبق نفس المبدأ عند مقارنة تصنيع صفائح الصلب بالعمل على الصفائح المعدنية. إذ تتطلب صفائح الصلب:

• معدات قطع أثقل: أنظمة بلازما أو ليزر أو قطع بالماء القادرة على اختراق المواد السميكة
• مكابس ثني أكبر: آلات تولد مئات أو آلاف الأطنان من القوة للثني
• لحام متعدد المرور: تجهيز الوصلات التي تتطلب حوافًا مشطوفة ومرورات لحام متعددة
• إدارة الحرارة: التحكم في درجة الحرارة قبل اللحام وخلالها لمنع التشقق
• المناورة المتخصصة: رافعات علوية وتجهيزات رفع لنقل المكونات الثقيلة

بالنسبة للتطبيقات الهيكلية—مثل أوعية الضغط، وصهاريج التخزين، وعوارض الجسور، وهياكل السفن—يوفر السمك القدرة على تحمل الأحمال والمتانة التي تتطلبها هذه المكونات. فلوحات الفولاذ تتحمل الإجهادات الشديدة، وتُقاوم التشوه تحت الأحمال القصوى، وتوفر السلامة الهيكلية التي لا يمكن للمواد الأقل سمكًا تحقيقها. وتشمل عمليات التصنيع الأساسية لوحات الفولاذ القطع الدقيق، والتشكيل والثني، واللحام، والتفتيش الصارم للجودة—مع تكييف كل عملية خصيصًا مع التحديات التي يفرضها المعدن السميك.

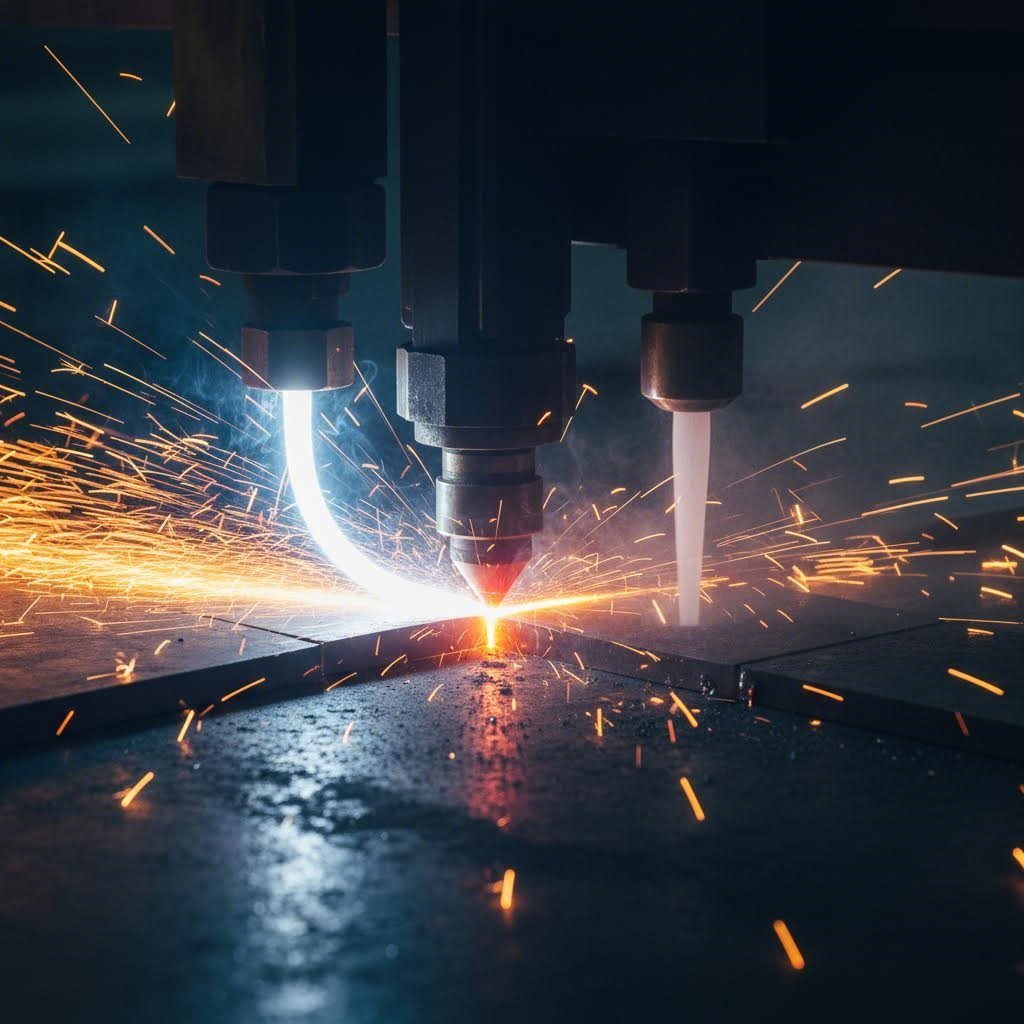

شرح طرق قطع لوحات الفولاذ

بمجرد توفر لوح الفولاذ المناسب، تصبح المسألة الحرجة التالية هي: كيف تقوم بقطعه؟ إن اختيار تقنية قطع معدن غير مناسبة قد يؤدي إلى هدر آلاف الدولارات في المواد، وإضافة وقت معالجة غير ضروري، وتدهور جودة الحواف. وتتميز كل طريقة قطع بمزايا مختلفة حسب سمك لوح الفولاذ، ومتطلبات الدقة، وحجم الإنتاج.

أربع تقنيات رئيسية تهيمن على تصنيع ألواح الصلب الحديثة: القطع بالليزر للعمل الدقيق ، والقطع بالبلازما للألواح الفولاذية السميكة وللسرعة، والقطع بخراطيم الماء للتطبيقات الحساسة للحرارة، والقص الميكانيكي للإنتاج ذي الخطوط المستقيمة. إن فهم الوقت المناسب لاستخدام كل طريقة يُميز ورش التصنيع الفعالة عن تلك التي تهدر المال باستخدام النهج الخاطئ.

دقة قطع الليزر وقيوده

يستخدم قطع الليزر شعاعًا مركزًا عالي الكثافة لتسخين المادة بسرعة بحيث تنصهر أو تتبخر أو تُزال، بينما يقوم تيار غاز متعامد بنفخ المعدن المنصهر بعيدًا. ما النتيجة؟ حواف نظيفة جدًا مع متطلبات ضئيلة للتشطيب اللاحق. بالنسبة للألواح ذات السماكة المتوسطة والقليلة، لا شيء يضاهي مزيج الليزر من السرعة والدقة.

متى يكون قطع الليزر مناسبًا؟ ضع في اعتبارك هذه السيناريوهات:

• الأنماط المعقدة والثقوب الصغيرة: يُنتج الشعاع المركز زوايا حادة وهندسات دقيقة لا يمكن تحقيقها بالطرق الأخرى
• التسامحات الضيقة: تصل الدقة الأبعادية إلى ±0.2 مم، مع عرض الشق حوالي 0.5 مم
• مواد رقيقة عالية الحجم: قطع الفولاذ الطري بسماكة 2 مم عند 600 سم/دقيقة يجعل الإنتاج الضخم ممكنًا
• الحد الأدنى من المعالجة الثانوية: يبقى جانبا الشق متوازيين وعموديين على السطح

ومع ذلك، تصل عملية القطع بالليزر إلى حدود عملية معينة مع زيادة السماكة. تبقى التطبيقات الصناعية للصلب الكربوني عمومًا دون 20 مم، بينما يبقى الصلب المقاوم للصدأ عادةً دون 16 مم. عند تجاوز هذه الحدود، تنخفض سرعة القطع بشكل كبير، وتُصبح تقنيات أخرى أكثر فعالية من حيث التكلفة. وللتوضيح، فإن فهم سماكة الصلب مقاس 16 (حوالي 0.0598 بوصة أو 1.5 مم) يساعد في إظهار أن الليزر يتميز بأدائه الممتاز في هذا النطاق الرقيق، بينما تأخذ تقنية البلازما زمام المبادرة في الصفائح الثقيلة.

معايير اختيار البلازما مقابل القطع بالماء

عندما تتجاوز سماكة المادة النطاق الأمثل لليزر، تتنافس تقنيتا البلازما والقطع بالماء على السيطرة — لكن كلتيهما تخدمان أغراضًا مختلفة جوهريًا.

قطع البلازما تستخدم قوسًا كهربائيًا وغازًا مضغوطًا لصهر المعادن الموصلة وقطعها. وفقًا لاختبارات أجرتها Wurth Machinery تقطع البلازما الفولاذ بسُمك بوصة أسرع بثلاث إلى أربع مرات مقارنة بقِطع المياه النفاثة، وبتكاليف تشغيل تقل بنحو النصف لكل قدم. تتميز هذه التكنولوجيا عند التعامل مع المعادن الموصلة السميكة مع الحفاظ على الميزانيات ضمن حدود معقولة.

تشمل المزايا الرئيسية للبلازما ما يلي:

• المدى الأمثل للقطع يتراوح بين 0-120 مم، مع أفضل جودة عند سُمك حوالي 20 مم
• تكلفة المعدات حوالي 90,000 دولار أمريكي مقارنة بـ 195,000 دولار أمريكي للأنظمة المماثلة لقِطع المياه النفاثة
• أداء ممتاز في تقطيع الصلب الهيكلي والمعدات الثقيلة وتطبيقات بناء السفن
• دقة تصل إلى حد 1 مم — وهي كافية للعديد من التطبيقات الصناعية

قص الماء النفاث يتبع نظام القطع بالمياه النفاثة نهجًا مختلفًا تمامًا. حيث يستخدم ماءً عالي الضغط ممزوجًا بجزيئات كاشطة لتقطيع أي مادة تقريبًا — مثل الفولاذ والحجر والزجاج والمركبات — دون إنتاج حرارة. ويمنع هذا الأسلوب البارد حدوث تشوهات حرارية أو مناطق متأثرة بالحرارة أو تغيرات في خصائص المادة.

اختر القطع بالمياه النفاثة عندما:

• يجب تجنب الضرر الحراري (مكونات الطائرات والمواد المعالجة حراريًا)
• تُعد تنوعية المواد مهمة (قطع المعادن وغير المعدنية على نفس الجهاز)
• تتطلب متطلبات الدقة دقة بقيمة ±0.1 مم، أو ±0.02 مم مع القطع المائي الديناميكي
• يتراوح السمك من 0.8 مم إلى 100 مم أو أكثر

ما التنازل المطلوب؟ يعمل القطع المائي بشكل أبطأ بكثير مقارنة بالبلازما ويترتب عليه تكاليف معدات وتشغيل أعلى. ومن المتوقع أن تصل هذه التقنية إلى أكثر من 2.39 مليار دولار بحلول عام 2034 وفقًا لأبحاث السوق، لكنها تلبي حاجة متخصصة بدلاً من استبدال طرق القطع الحراري.

القص الميكانيكي للإنتاج عالي الحجم

أحيانًا يكون أبسط حل هو الأفضل. يظل القص الميكانيكي — باستخدام شفرات معاكسة لقطع خطوط مستقيمة عبر صفائح الصلب — ذا صلة في الإنتاج عالي الحجم للقطع المستقيمة. وعلى الرغم من أنه يفتقر إلى المرونة التي توفرها الطرق الخاضعة للتحكم الرقمي (CNC)، فإن القص يحقق سرعة لا تضاهى في عمليات التفريغ وتقليم الحواف المستقيمة.

يعمل القص بشكل أفضل في الحالات التالية:

• القطع بخطوط مستقيمة فقط (لا منحنيات أو هندسات معقدة)
• قطع عالي الحجم حيث تكون السرعة أكثر أهمية من الدقة
• قطع الصفائح مسبقًا قبل عمليات التحكم العددي بالحاسوب الثانوية
• تطبيقات حساسة للتكلفة حيث تكون متطلبات جودة الحواف متواضعة

طريقة القطع	الحد الأقصى لسعة السماكة	جودة الحافة	المنطقة المتأثرة بالحرارة	التكلفة النسبية لكل قطع	أفضل التطبيقات
قطع الليزر	الكربون: 20-40 مم؛ الفولاذ المقاوم للصدأ: 16-25 مم	ممتاز (±0.2 مم)	الحد الأدنى	متوسطة - عالية	أجزاء دقيقة، صفائح رقيقة، أنماط معقدة
قطع البلازما	0-120 مم (مثالي حوالي 20 مم)	جيد (ضمن 1 مم)	معتدلة	منخفض	لوحة فولاذية سميكة، فولاذ هيكلي، معدات ثقيلة
قص الماء النفاث	0.8-100مم+	ممتاز (±0.1مم)	لا شيء (قطع بارد)	مرتفع	المواد الحساسة للحرارة، الفضاء الجوي، المواد المختلطة
حلاقة ميكانيكية	يختلف حسب الجهاز	معتدلة	لا شيء	جداً منخفض	قص مستقيم، قص بكميات كبيرة

في نهاية المطاف، تدمج العديد من ورش التصنيع تقنيات قطع متعددة. تعمل البلازما والليزر بشكل جيد معًا — حيث تُستخدم البلازما في القطع على الألواح السميكة بينما يُستخدم الليزر في الأعمال الدقيقة ذات السماكة القليلة. ويمنح إضافة قطع المياه تنوعًا لا مثيل له في التطبيقات الخاصة. تكمن الميزة الأساسية في مطابقة التقنية مع الوظائف الأكثر شيوعًا لديك، ثم توسيع القدرات مع نمو متطلبات العمل.

بعد اختيار طرق القص، تظهر التحدي التالي: تحويل صفائح الفولاذ المسطحة إلى مكونات ثلاثية الأبعاد من خلال عمليات التشكيل والثني.

تشكيل وثني صفائح الفولاذ الثقيلة

إن لوحًا فولاذيًا مسطحًا موجودًا في ورشتك يحمل إمكانات هائلة، ولكن يتطلب عمليات تشكيل دقيقة لاستغلال هذه الإمكانات وإنتاج مكونات ثلاثية الأبعاد وظيفية. سواء كنت بحاجة إلى دعامات زاوية، أو خزانات أسطوانية، أو أسطح منحنية معقدة للبناء البحري، فإن التحول من اللوح المسطح إلى اللوح المشكل يتطلب فهم كيفية تصرف الفولاذ السميك تحت الضغط، والتقنيات التي تحقق النتائج التي تحتاجها.

على عكس الصفائح الرقيقة التي تنثني بسهولة بقوة بسيطة، فإن الصفيحة الفولاذية الهيكلية تتطلب طاقة ضخمة وتدبيرًا دقيقًا. فالخصائص نفسها التي تجعل الصفيحة مثالية التطبيقات الحاملة للحمولات —السماكة، القوة، الصلابة—تُشكل تحديات أثناء عملية التشكيل. إذا نجحت في تنفيذها بشكل صحيح، فستنتج مكونات دقيقة جاهزة للحام والتجميع. وإذا أخطأت، فستهدر مادة باهظة الثمن وقد تتسبب أيضًا في تلف المعدات.

عمليات ثني المكابس للمكونات الزاوية

تظل عملية ثني المكابح بالضغط هي العملية الأساسية لإنشاء الأشكال الزاوية في تصنيع الصلب. تبدو العملية بسيطة: حيث يدفع المثقب الصفيحة إلى القالب، مكونًا ثنيًا بزاوية محددة. في الواقع، يتضمن تصنيع الصفائح الثقيلة تعقيدات كبيرة.

تخيل ثني صفيحة فولاذية سميكة بوصة واحدة إلى زاوية 90 درجة. ستحتاج إلى معدات تولد مئات — وأحيانًا آلاف — الأطنان من القوة. العلاقة بين سمك الصفيحة والطناجية المطلوبة ليست خطية؛ فقد يتطلب مضاعفة السمك أربع أضعاف القوة المطلوبة. وبجانب القوة الخام، يجب على المشغلين مراعاة:

• نصف قطر الانحناء الأدنى: تتطلب الصفائح الأسمك أنصاف أقطار داخلية أكبر لمنع التشقق. كقاعدة عامة، فإن نصف قطر الثني الأدنى يساوي 1-2 مرة من سمك المادة بالنسبة للصلب الكربوني، على الرغم من أن هذا يختلف حسب النوع.
• اختيار فتحة القالب: تتراوح فتحة القالب V بشكل نموذجي بين 6 إلى 12 ضعف سمك المادة. تقلل الفتحات الأوسع من الطناجية المطلوبة ولكنها تنتج أنصاف أقطار أكبر.
• اتجاه الثني: الثني العمودي على اتجاه الدرفلة (الحبيبات) يسمح بنصف أقطار أصغر مقارنة بالثني الموازي له
• حالة المادة: تُشكَّل الصفائح المُعَادلة أو المصهورة بسهولة أكبر من المواد ذات الحالة الأصلية بعد الدرفلة

تحسب آلات الثني الرقمية الحديثة (CNC) هامش الثني ومتطلبات الطنين والتعويض عن الارتداد تلقائيًا. ومع ذلك، فإن المشغلين ذوي الخبرة يدركون أن الحسابات النظرية لا تقربك من النتيجة فحسب، بل تعتمد النتائج الفعلية على اختلافات دفعات المواد، وحالة الأدوات، والعوامل البيئية.

تشكيل الهياكل الأسطوانية بالدرفلة

عندما تتطلب تطبيقاتك أسطحًا منحنية بدل الانحناءات الزاوية — كأوعية الضغط أو خزانات التخزين أو مقاطع الأنابيب — يصبح تشكيل الصفائح بالدرفلة هو العملية الأساسية. حيث تقوم آلات ثني الصفائح ثلاثية أو رباعية الأسطوانات بثني الصفائح المسطحة تدريجيًا إلى أشكال أسطوانية أو مخروطية.

تعمل العملية عن طريق تمرير اللوحة بين بكرات عدة مرات، حيث تزداد درجة الانحناء تدريجيًا مع كل مرور. بالنسبة للوحة فولاذية هيكلية مخصصة لبناء الخزانات، قد يعني ذلك العشرات من المرورات لتحقيق القطر المطلوب دون إجهاد المادة بشكل زائد. وتُعد آلات الأربعة بكرات ميزة في هذا السياق: إذ تقوم البكرة العلوية بتثبيت اللوحة بينما تقوم البكرات الجانبية بأعمال الثني، مما يوفر تحكمًا أفضل ويقلل من حدوث مناطق مسطحة عند الحافة الأمامية.

يتطلب تشكيل الهياكل الأسطوانية من الصفائح الانتباه إلى:

• الثني المسبق للحواف: بدون إعداد مناسب للحافة، تبقى الأجزاء الأولى والأخيرة من اللوحة مسطحة، مما يستدعي عمليات معالجة إضافية
• السمك الموحّد للمادة: تسبب التغيرات على عرض اللوحة انحناءً غير منتظم وسوء محاذاة أثناء اللحام
• تحمّل عدم الاستدارة: قد تتطلب التطبيقات الحرجة مثل أوعية الضغط إزالة الإجهادات بعد التشكيل وإجراء قياسات دقيقة

إدارة الارتداد في الصفائح الثقيلة

إليك التحدي الذي يواجهه كل محترف في مجال تشكيل الصفائح: لا تظل الصلب حيث تضعه. بعد إزالة ضغط التشكيل، يعود المعدن جزئيًا إلى حالته المسطحة الأصلية. وتُعرف هذه الاستعادة المرنة باسم "الارتداد المرن"، ويمكن أن تمثل عدة درجات من الزاوية عند العمل على الصفائح السميكة.

لماذا يحدث هذا؟ أثناء الثني، يتمدد السطح الخارجي بينما ينضغط السطح الداخلي. أما المحور المحايد فيظل دون تغيير في الطول. وعندما يُزال الضغط، يسعى المعدن المشوّه مرنًا إلى العودة إلى حالته غير المشوّهة. وتُظهر الصلبوات عالية القوة ارتدادًا مرنًا أكبر لأنها تقاوم التغير الدائم في الشكل بشكل أكثر فعالية.

يشتمل التعويض التقليدي على الانحناء الزائد — أي تطبيق زاوية انحناء أكبر من المطلوبة، مع التنبؤ بالارتداد. ويُطور المشغلون ذوو الخبرة حدسًا دقيقًا للمواد المختلفة وسمكها. ومع ذلك، تتطلب الأسطح المنحنطة المعقدة — خاصة في بناء السفن حيث تحتاج ألواح الهيكل إلى منحنيات مركبة — أساليب أكثر تطوراً.

تُظهر الأبحاث المستمدة من تطبيقات أحواض بناء السفن كيف أن التشكيل بالضغط متعدد النقاط مقترنًا بتحليل العناصر المنتهية يمكن المهندسين من تعويض الارتداد تلقائيًا. من خلال محاكاة عملية التشكيل حاسوبيًا، يمكن للمهندسين حساب طول دفع المكبس الدقيق اللازم لتحقيق الشكل النهائي المطلوب بعد حدوث الارتداد. وتقلل هذه الطريقة التكرارية لضبط الإزاحة من الانحراف الشكلي بين التصميم المقصود والواقع المصنّع — وهي نقطة بالغة الأهمية عند تركيب مئات الألواح المنحنطة الفريدة في هيكل السفينة.

تمتد العوامل المؤثرة في القابلية للتشكيل لما هو أبعد من الخصائص الأساسية للمواد:

• اتجاه الحبيبات: تُنتج عمليات الدحرجة خصائص اتجاهية؛ وعادةً ما يُحقق التشكيل العمودي على الحبوب نتائج أفضل
• نوع المواد: تقدم الدرجات ذات القوة الأعلى قدرة هيكلية أكبر ولكنها تتطلب قوة أكبر وتُظهر ارتدادًا زنبركيًا أكثر
• اعتبارات درجة الحرارة: تستخدم بعض التطبيقات التشكيل الساخن لتقليل القوى المطلوبة وتمكين أنصاف أقطار أضيق، رغم أن ذلك يزيد من تعقيد العملية
• قوة التحمل: المواد ذات حد الخضوع الأعلى تقاوم التشوه الأولي، مما يتطلب تعويض انحناء زائد أكبر
• المطيلية: المواد الأكثر ليونة تستطيع التحمل أنصاف أقطار انحناء أضيق دون التشقق
• حالة السطح: يمكن أن تؤدي الطبقة السطحية أو الصدأ أو العيوب السطحية إلى بدء تشققات أثناء التشكيل

تصبح العلاقة بين بنية الصفيحة وسلوك التشكيل مهمة بشكل خاص في تطبيقات الفولاذ الهيكلي والصفائح، حيث يجب أن يستوفي المكون النهائي متطلبات أبعاد دقيقة. سواء كنت تقوم بتشكيل دعامات بسيطة أو أقسام منحنية معقدة، فإن النجاح يعتمد على مواءمة طرق التشكيل مع خصائص المادة مع أخذ الارتداد الزنبركي الحتمي في الاعتبار.

بمجرد أن تحوّل عمليات التشكيل الصفائح المسطحة إلى أشكال ثلاثية الأبعاد، تبدأ المرحلة الحرجة التالية: وهي وصل هذه المكونات باستخدام تقنيات اللحام المصممة خصيصًا للمواد ذات الصفائح السميكة.

تقنيات اللحام في تصنيع الصفائح

لقد قمت بقطع الصفائح حسب الحجم وتشكيلها — والآن تأتي العملية التي تحدد ما إذا كانت المجموعة المصنعة ستعمل لعقود أم ستتعرض لعطل مبكر. إن لحام الصفائح الفولاذية السميكة ليس مجرد نسخة مكبرة من وصل المعادن الرقيقة. فالتغيرات الفيزيائية تكون كبيرة جدًا عندما تقوم بوضع طبقات لحام متعددة في وصلات مشطوفة على مواد تقاس بالبوصة بدلًا من المقاييس القياسية. كل قرار — بدءًا من اختيار الطريقة وصولاً إلى إدارة الحرارة — يؤثر بشكل مباشر على السلامة الهيكلية للمكونات الفولاذية الملحومة.

تبدو المعادلة معقدة؟ نعم، لكن فهم الأساسيات يحوّل هذا التحدي إلى عملية يمكن التنبؤ بها وتحت السيطرة. سواء كنت تقوم بتصنيع أوعية الضغط، أو تجميعات الأنابيب الملحومة من الصلب، أو الوصلات الإنشائية، تبقى المبادئ متسقة: قم بمطابقة عملية اللحام مع التطبيق المناسب، وأعد الوصلات بشكل صحيح، وتحكم في درجة الحرارة طوال العملية.

اختيار عملية اللحام المناسبة لسمك الصفيحة

أربع عمليات رئيسية للحام القوس الكهربائي تسود تصنيع الصفائح الثقيلة، وكل منها يوفر مزايا مميزة حسب المتطلبات الخاصة بك.

لحام القوس المعدني المغطى (SMAW) —ويُعرف عادةً باللحام بالقطب—ويستخدم أقطاباً استهلاكية مغلفة بطبقة من الفلوكس تولّد غاز الحماية الخاص بها. تجعل هذه الميزة SMAW مثالياً للعمل الميداني، وإقامة الهياكل الفولاذية، وإصلاح السفن حيث لا تكون إمدادات الغاز الخارجية عملية. وفقًا لـ موارد السلامة الصناعية ، تتيح أنواع الأقطاب مثل E7018 (منخفض الهيدروجين) وE6010 للمشغلين مطابقة المعلمات مع درجة المادة والسماكة والوضع. ما العيب؟ معدلات الترسيب المنخفضة تعني أوقات لحام أطول على الأقسام السميكة.

لحام القوس الغازي بالمعدن (GMAW) —أو لحام القوس المعدني الخامل (MIG)—يقوم بإدخال سلك صلب من خلال الشعلة بينما يحمي الغاز الواقي الخارجي بركة اللحام. تُعد طريقة GMAW شائعة في أعمال التصنيع بالمصانع بفضل معدلات الترسيب العالية وسهولة التشغيل. ويؤدي استخدام سلك ER70S-6 الصلب مع خليط C25 (75% أرجون / 25% CO₂) إلى الحصول على سيولة جيدة واختراق معتدل، وهو أمر مثالي للألواح الفولاذية الكربونية.

لحام القوس ذو النواة السائلة (FCAW) يُغلق الفجوة بين عمليتي اللحام SMAW وGMAW. يحتوي قطب السلك المجوف على معجون ينتج غازًا واقٍ وخبثًا، مما يمكّن من تحقيق معدلات عالية في الترسيب واختراق عميق. ستجد عملية اللحام FCAW تُستخدم في التصنيع الثقيل وبناء السفن والتطبيقات الهيكلية. إن تكوين الحماية المزدوجة (مع غاز خارجي) يُحسّن أقصى حد من الترسيب في ظروف الورشة، في حين تتعامل الأنواع ذات الحماية الذاتية مع البيئات المعرضة للرياح في الموقع. إن قوسها القوي يلحم من خلال طبقة الأكسدة (ميل سكيل) والصدأ بشكل أكثر فعالية من GMAW، مما يقلل من وقت تحضير السطح.

لحام القوس المغمور (SAW) يوفر أعلى معدلات الترسيب بين جميع العمليات الأخرى، مما يجعله الخيار المثالي للحام الطويل والمستمر على الوصلات المستوية أو الأفقية. ويُغطّي وشاح من الفلكس الحبيبي قوس اللحام، حيث يوفر حماية ممتازة مع تمكين اختراق عميق في الصفائح السميكة. وتتفوق أنظمة اللحام الآلي تحت الفلكس المثبتة على قضبان نقل في وصل الألواح في أحواض بناء السفن وفي تصنيع الأنابيب الفولاذية الملحومة ذات القطر الكبير والمجاميع الأنبوبية المدرفلة. ولا يكون هذا الأسلوب مناسبًا لجميع المواضع، ولكن عند إمكانية تطبيقه، لا شيء يضاهيه من حيث الإنتاجية.

معايير تحضير الوصلة لضمان السلامة الهيكلية

ها هي مبدأ يعرفه كل صانع ذي خبرة: إن جودة اللحام تعتمد على جودة تحضير الوصلة. وفي الأعمال التي تشمل صفائح سميكة، فإن تصميم الوصلة وتحضيرها بشكل صحيح هو ما يفرق بين الروابط الهيكلية الموثوقة ونقاط الفشل المحتملة.

وفقًا لإرشادات تحضير اللحام من جامعة ESAB ، تبدأ التحضيرات بإزالة الملوثات. يجب إزالة الزيوت والشحوم وسوائل القطع والمواد التشحيمية أولاً — ويُستخدم لهذا الغرض منظفات غير كلورينية مثل الأسيتون في أماكن جيدة التهوية. بعد ذلك، يتم استخدام فرشاة سلكية أو عملية الجلخ لإزالة الصدأ والقشور والطلاء ومخلفات القطع. عند لحام أنابيب الفولاذ المقاوم للصدأ أو مكونات الألومنيوم، يجب تخصيص فرشاة سلكية وعجلات جلخ منفصلة للمواد المقاومة للصدأ لمنع التلوث المتبادل.

بالنسبة للصفائح التي يزيد سمكها عن 1/4 بوصة، يصبح تشذيب حواف الوصلة أمراً ضرورياً. والممارسة القياسية تتطلب ما يلي:

• وصلات المفصل على شكل V: زاوية تشذيب تبلغ حوالي 30 درجة على كل جانب، مما يشكل زاوية كليّة مقدارها 60 درجة
• الوصلات على شكل T: تشذيب بزاوية 45 درجة على أحد العنصرين فقط
• تحضير القاعدة: لا تقم بالتشذيب حتى الحافة الحادة — اترك سماكة تتراوح بين 1/16 بوصة إلى 1/8 بوصة عند الجذر لدعم حرارة القوس الكهربائي
• فتحة الجذر: وجود فجوة بين العنصرين (عادةً ما تكون من 1/16 بوصة إلى 1/8 بوصة) يساعد في ضمان الاختراق الكامل، خاصة عند استخدام معدات ذات تيار محدود

توفر القضبان أو الشرائط الداعمة دعماً لتمريرات الجذر عند اللحام من جانب واحد فقط. وتمنع مادة الدعم - سواء كانت فولاذية أو خزفية أو نحاسية - اختراق المصهور مع الحفاظ على هندسة الجذر المناسبة. وفي التطبيقات الحرجة مثل أوعية الضغط أو الأنابيب الملحومة التي تتطلب فحصاً إشعاعياً كاملاً، يُلغي استخدام الدعم الصحيح عيوب الاندماج الناقص.

إدارة الحرارة في لحام الصفائح السميكة

يتصرف الفولاذ السميك كمُشتت حراري كبير، حيث يسحب الطاقة الحرارية بسرعة بعيدًا عن منطقة اللحام. وبدون إدارة مناسبة للحرارة، يؤدي هذا المعدل السريع للتبريد إلى مشكلات مثل التشقق الناتج عن الهيدروجين، وزيادة صلابة المنطقة المتأثرة حرارياً بشكل مفرط، والتوترات المتبقية التي قد تشوه المجمعات أو تؤدي إلى فشل التعب.

متطلبات التسخين المسبق عالج مشكلة معدل التبريد برفع درجة حرارة المعدن الأساسي قبل بدء اللحام. كلما زادت سماكة الصفيحة وارتفع معامل الكربون النسبي للصلب، زادت الحاجة إلى التسخين المسبق. فقد تتطلب الدرجات الهيكلية الشائعة مثل A36 تسخيناً مسبقاً يتراوح بين 150-300 درجة فهرنهايت للصفائح التي تزيد سماكتها عن بوصة واحدة، في حين تستدعي الدرجات الأعلى قوةً درجات حرارة أعلى. استخدم أقلام الإشارة إلى درجة الحرارة ("عصي الحرارة") التي تنصهر عند درجات حرارة محددة للتحقق من التسخين المسبق—ضع العلامة خارج منطقة اللحام لتجنب التلوث.

التحكم بدرجة حرارة ما بين المروريات يحافظ على الظروف المناسبة طوال عملية اللحام متعددة المرور. تمنع درجات حرارة المرور بين الطبقات القصوى (عادةً 400-500 درجة فهرنهايت حسب الدرجة) تراكم الحرارة الزائد الذي قد يؤدي إلى تدهور الخصائص الميكانيكية. وتحافظ درجات الحرارة الدنيا بين المرورات على المطيلية الكافية بين المرورات. ويصبح رصد الحدين أمرًا بالغ الأهمية في الأقسام السميكة التي تتطلب عشرات مرورات اللحام.

المعالجة الحرارية بعد اللحام (PWHT) يُخفف من الإجهادات المتبقية في اللحامات المكتملة. غالبًا ما تتطلب التطبيقات الحرجة — مثل أوعية الضغط، والوصلات الهيكلية السميكة، وخطوط أنابيب الخدمة الحمضية — تسخينًا خاضعًا للتحكم حتى درجات حرارة محددة (عادةً 1100-1200°ف لهيكل الكربون)، والاحتفاظ بالقطعة عند هذه الدرجة لفترة، ثم التبريد البطيء. يحسّن المعالجة الحرارية بعد اللحام الاستقرار الأبعادي، ويقلل من صلادة مناطق التأثير الحراري، ويقلل من مخاطر هشاشة الهيدروجين.

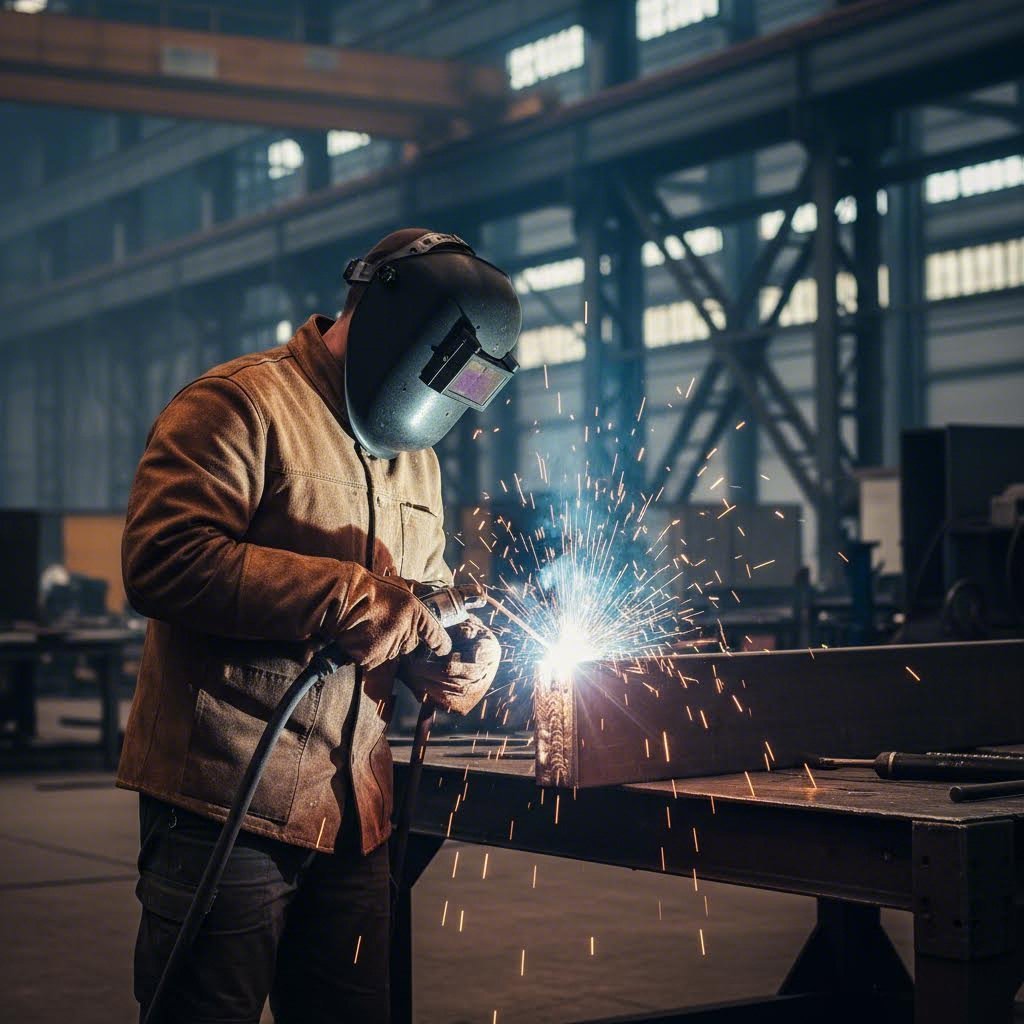

توضح التسلسل التالي العملية الكاملة لتنفيذ لحامات متعددة الطبقات على مواد الصفائح السميكة:

1. نظّف الوصلة: أزل جميع الزيوت، الشحوم، الصدأ، القشور، الدهان، وبقايا القطع باستخدام المذيبات المناسبة والطرق الميكانيكية
2. هيّئ الحافة المشطوفة: شكّل أو اطحن زوايا الشطب والأبعاد المناسبة للأرضة وفتحة الجذر وفقًا لمواصفات إجراءات اللحام
3. تحقق من تركيب القطع: أكد المحاذاة، واستمرارية فجوة الجذر، ومكان وضع شريط الدعم إن وُجد
4. طبق التسخين المسبق: سخّن منطقة الوصلة حتى درجة الحرارة المحددة، وتأكد من ذلك باستخدام وسائل تشير إلى درجة الحرارة
5. لحام المرور الجذري: إنشاء لحام الأساس باستخدام التقنية المناسبة للختراق الكامل
6. التنظيف بين المرورات: إزالة الخَبَث والرشّ قبل وضع الطبقات اللاحقة
7. مراقبة درجة حرارة ما بين المرورات: التحقق من بقاء درجة الحرارة ضمن الحدود الدنيا والقصوى المحددة قبل كل مرور
8. إكمال مراحل الملء والتغطية: بناء الوصلة مع توزيع السلك وتقاطعه بشكل صحيح
9. إجراء الفحص البصري: التحقق من وجود عيوب سطحية، الشكل الصحيح، والامتثال الأبعادي
10. تطبيق PWHT عند الحاجة: اتبع معدل التسخين المحدد، ودرجة حرارة الثبات، وإجراءات معدل التبريد

إن اتباع هذه الخطوات بشكل مت consistent يُنتج تجميعات فولاذية ملحومة — سواء كانت عوارض إنشائية، أو أوعية ضغط، أو أنابيب فولاذية ملحومة — تفي بمتطلبات التصميم وتنجح في الفحص الدقيق. وبالحديث عن الفحص، فإن المرحلة التالية الحاسمة تضمن أن كل لحام يفي بمعايير الجودة قبل دخول المكونات الخدمة.

التحكم في الجودة والشهادات الصناعية

كل لحمة قمت بها، وكل لوحة شكّلتها — لا شيء منها يهم إذا فشل المنتج النهائي في اجتياز الفحص. إن ضبط الجودة في تصنيع الصفائح الفولاذية ليس مجرد إجراء روتيني؛ بل هو التحقق المنظم الذي يحوّل المواد الأولية والعمل الماهر إلى مكونات تُعدّ جديرة بالخدمة الحرجة. عندما تحتفظ أوعية الضغط بآلاف الغالونات في ظروف قاسية، أو عندما يحمل العارضة الإنشائية مبنىً ما لعقود، فإن الفحص والتوثيق وراء هذا المكون هما ما يمنحان الثقة بأدائه كما صُمم.

كيف يثبت المصنعون أن أعمالهم تفي بالمواصفات دون تدمير المكونات التي قاموا ببنائها؟ تكمن الإجابة في طرق الفحص غير التدميري، والشهادات الصناعية، وأنظمة الوثائق الصارمة التي تتبع كل مادة وعملية من الفولاذ المستلم حتى الشحن النهائي.

مقارنة بين طرق الفحص غير التدميري

تُستخدم تقنيات الفحص غير الإتلافي (NDT) لفحص المواد واللحامات دون إتلافها—ويمكن اعتبارها تشخيصًا طبيًا للصلب. وفقًا لـ الدليل الشامل للفرز غير الإتلافي من Voliro ، فإن هذه التقنيات تكشف العيوب والشقوق والفراغات وعدم الاستمرارية التي لا يمكن رؤيتها بالعين المجردة، مما يضمن سلامة الهيكل قبل دخول المكونات الخدمة.

أربع طرق رئيسية للفحص غير الإتلافي تهيمن على تصنيع صفائح الصلب:

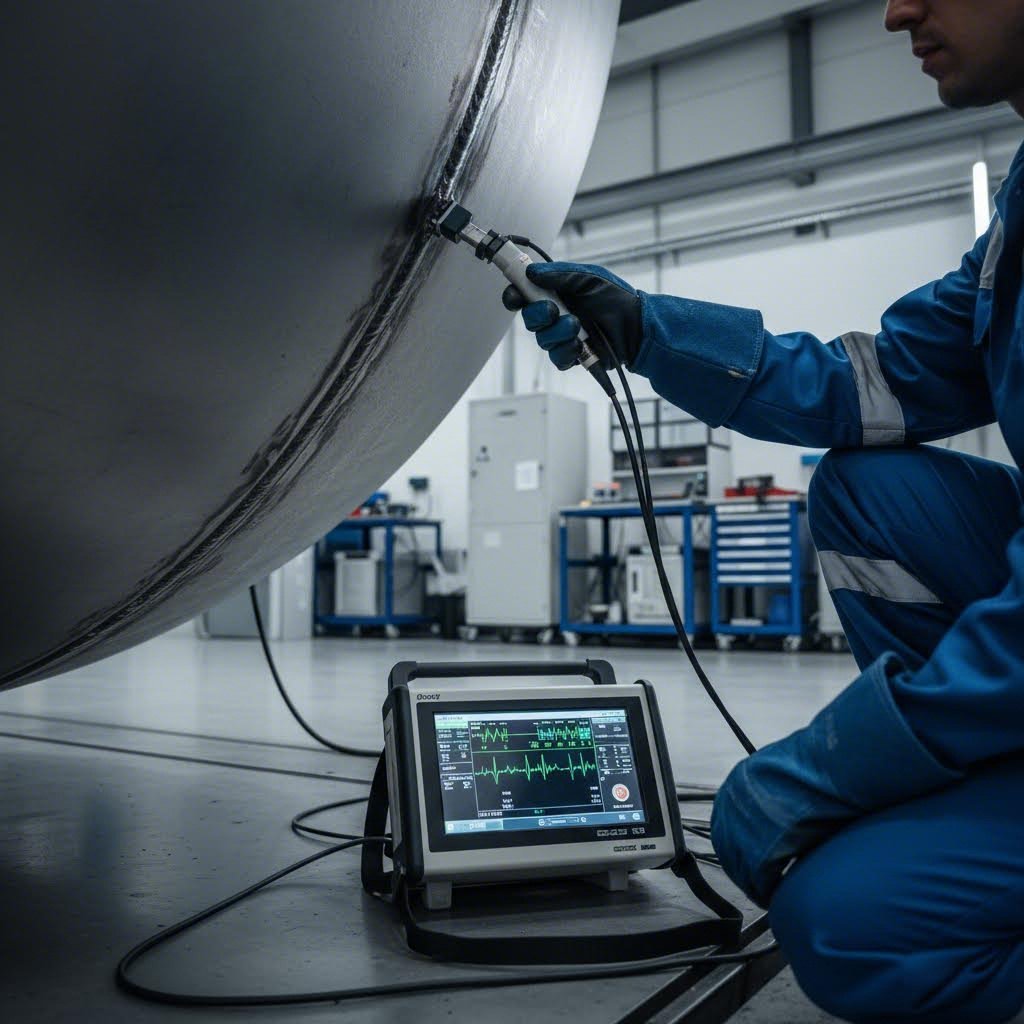

اختبار بالموجات فوق الصوتية (UT) تستخدم موجات صوتية عالية التردد للكشف عن العيوب الداخلية. عندما تصطدم الموجات الصوتية بشق أو فراغ أو شائبة، فإن جزءًا من الطاقة ينعكس عائدًا إلى المحول—على غرار استخدام السونار لكشف الأجسام تحت الماء. تتفوق تقنية الفحص بالموجات فوق الصوتية في اكتشاف العيوب تحت السطحية في الصفائح السميكة واللحامات، وقياس سمك الجدران، وتحديد الطبقات. وتتيح تقنية الفحص بالموجات فوق الصوتية ذات المصفوفة المحوّرة الحديثة الحصول على صور مقطعية مفصلة للمفاصل اللحامية، ما يجعلها أداة لا غنى عنها في تصنيع الأوعية المضغوطة والوصلات الهيكلية الحرجة.

اختبار الأشعة (RT) يُمرر أشعة سينية أو إشعاع غاما عبر المواد، مما يعرض الأفلام أو الكواشف الرقمية الموجودة على الجانب المقابل. تشير المناطق الداكنة إلى الأماكن التي اخترقتها كمية أكبر من الإشعاع، مما يكشف عن الفراغات الداخلية أو المسامية أو الاندماج غير الكامل. وعلى الرغم من أن التصوير الشعاعي يوفر توثيقًا دائمًا ويكتشف العيوب الحجمية بشكل فعال، فإنه يتطلب بروتوكولات سلامة صارمة ومعدات متخصصة. وفي تصنيع مكونات أوعية الضغط، غالباً ما يُعد الفحص بالتصوير الشعاعي للحامات الطرفية شرطًا إلزاميًا.

اختبار الجسيمات المغناطيسية (MT) يُستخدم لاكتشاف العيوب السطحية وشبه السطحية في المواد المغناطيسية الحديدية. يقوم الفنيون بتطبيق مجال مغناطيسي على القطعة المراد فحصها، ثم يرشونها بجزيئات حديدية. وتؤدي العيوب إلى تعطيل المجال المغناطيسي، ما يجعل الجزيئات تتجمع بشكل مرئي عند مواقع الشقوق. ويعمل الفحص المغناطيسي بسرعة ومنخفض التكلفة في فحص اللحامات، مما يجعله مثاليًا للبيئات الإنتاجية التي تكون فيها سرعة اكتشاف العيوب السطحية أمرًا مهمًا.

اختبار الاختراق السائل (PT) —ويُعرف أيضًا بفحص السائل المخترِق—يُستخدم لاكتشاف العيوب الظاهرة على سطح أي مادة غير مسامية. تتضمن العملية تطبيق سائل ملون أو فلورسنت يخترق الشقوق من خلال فعل الشعيرة. وبعد إزالة السائل الزائد، يقوم عامل التظهير باسترجاع السائل المحبوس إلى السطح، مشكّلاً علامات مرئية. وتعمل هذه الطريقة على المواد غير المغناطيسية مثل الفولاذ المقاوم للصدأ والألومنيوم، حيث لا يمكن تطبيق اختبار الجسيمات المغناطيسية.

فهم شهادة ورشة العمل وفق كود ASME

عندما ترى ختم ASME "U" على وعاء ضغط، فإن هذا الختم يمثل أكثر بكثير من مجرد شعار للمصنّع. إذ يدلّ هذا الختم على أن الشركة المنفذة أثبتت قدرتها على تصميم وتصنيع وفحص معدات الضغط وفقًا لكود ASME الخاص بالغلايات وأوعية الضغط (BPVC)—وهو أحد الأطر الأكثر دقة من حيث الجودة في التصنيع الصناعي.

وفقًا لإرشادات شركة ESAB لمعايير ASME، فإن القسم الثامن من دليل BPVC يتناول قواعد التصميم والبناء والتفتيش للأوعية تحت الضغط التي تتجاوز ضغطها الداخلي أو الخارجي 15 رطل/بوصة مربعة. ويتطلب تصنيع وعاء الضغط حسب معايير ASME ما يلي:

• إجراءات اللحام المؤهلة: يجب اختبار كل مواصفة إجراء لحام (WPS) وتوثيقها
• اللحامون المعتمدون: يجب على الموظفين اجتياز اختبارات الكفاءة لكل عملية وموقع يقومون باللحام فيه
• القابلية لتتبع المواد: توثيق كامل يربط كل مكون بتقارير اختبار المواد الخاصة به
• فحص طرف ثالث: المفتشون المعتمدون (AI) من شركات التأمين يقومون بالتحقق من الامتثال
• دليل ضبط الجودة: أنظمة موثقة تعالج كل جانب من جوانب التصنيع والتفتيش

بالنسبة لشركات تصنيع الأوعية تحت الضغط ومقاولي تركيبها، فإن شهادة ASME تفتح الأبواب أمام الصناعات التي لا يمكن فيها التخلي عن الامتثال للمعايير — مثل صناعات النفط والغاز، والمعالجة الكيميائية، وتوليد الطاقة، والتطبيقات النووية. كما أن عملية الشهادة نفسها تُظهر التزام المؤسسة بالجودة، بدءًا من نظم الإدارة وصولاً إلى مؤهلات اللحامين الأفراد.

غالبًا ما تتطلب الأوعية المصنوعة من الفولاذ المقاوم للصدأ (SS) المستخدمة في التطبيقات الصيدلانية أو الغذائية شهادات إضافية تتجاوز معايير ASME، بما في ذلك مواصفات التشطيب السطحي ومتطلبات التصميم الصحي. ومع ذلك، فإن النظام الأساسي للجودة يعتمد على نفس الأساس من الإجراءات الموثقة، والتحكم في المواد، وضمان جودة التنفيذ.

تتبع المواد وتوثيقها

تخيل أن وعاءًا تحت الضغط قد فشل أثناء الخدمة. يحتاج المحققون إلى الإجابة عن أسئلة حاسمة: ما درجة الفولاذ المستخدمة؟ هل استوفت المواصفات؟ من قام بلحامه، وبأي إجراء؟ وفي حالة عدم وجود نظام متين للتتبع، تضيع هذه الإجابات في سلسلة من الأوراق، أو الأسوأ من ذلك، أنها لم تُسجل من الأساس.

تبدأ إمكانية تتبع المواد في التصنيع وفقًا لمعايير ASME من المصنع. ويصل كل صفيحة مع تقرير اختبار المصنع (MTR) الذي يوثق التركيب الكيميائي والخصائص الميكانيكية ورقم دفعة الحرارة. يتبع رقم الدفعة هذا المادة طوال عملية التصنيع — حيث يتم وضع علامة عليه على القطع، وتوثيقه في خرائط اللحام، والاشارة إليه في حزم الوثائق النهائية.

تشمل نقاط فحص الجودة الرئيسية طوال عملية التصنيع ما يلي:

• التحقق من المواد الواردة: التأكد من مطابقة بيانات تقرير اختبار المصنع للمواصفات؛ والتحقق من أرقام دفعات الحرارة والأبعاد؛ وإجراء فحص الاستلام
• فحص القص والتشكيل: التحقق من الدقة البعدية؛ والتأكد من الامتثال لنصف قطر الانحناء الأدنى؛ وتوثيق أرقام دفعات الحرارة على القطع
• التحقق من التجميع: فحص هندسة الوصلة، وفتحة الجذر، والمحاذاة؛ والتأكيد على متطلبات الدعامة والتسخين المسبق
• فحص اللحام أثناء التنفيذ: الفحص البصري لكل طبقة لحام؛ ومراقبة درجة حرارة ما بين الطبقات؛ وتسجيل هوية اللحام
• الفحص غير الإتلافي: إجراء فحص بالموجات فوق الصوتية (UT) أو بالأشعة السينية (RT) أو بالجسيمات المغناطيسية (MT) أو بالسوائل المخترقة (PT) وفقًا لمتطلبات الكود؛ توثيق النتائج مع معايير القبول
• التفتيش النهائي بالأبعاد: التحقق من أن الأبعاد الكلية ومواقع الفوهات والتسامحات تتماشى مع الرسومات الهندسية
• اختبار هيدروستاتيكي أو هوائي: اختبار الضغط للوحدات المكتملة وفقًا لمتطلبات الكود؛ الإشراف على النتائج وتوثيقها
• حزمة الوثائق النهائية: تجميع تقارير المواد (MTRs) وسجلات اللحام وتقارير الفحص غير التدميري (NDT) والتقرير النهائي للبيانات لتسليم العميل

تلعب سلسلة الوثائق هذه دورًا متعدد الجوانب تتجاوز الامتثال التنظيمي. فهي تمكن من تحليل الأسباب الجذرية في حال حدوث مشكلات، وتوفر دليلًا على الجودة لقبول العميل، وتدعم مطالبات الضمان أو الدفاع ضد المسؤولية القانونية. وفي التطبيقات الحرجة، قد تكون السجلات المكتوبة ذات قيمة تضاهي قيمة المكون المصمم نفسه.

مع وجود نظم ضمان الجودة التي تضمن توافق المكونات المصنعة مع المواصفات، يبرز السؤال التالي: أي الصناعات تعتمد على هذه التجمعات الدقيقة المصنوعة من صفائح الصلب، وما هي التطبيقات المحددة التي تحدد متطلباتها؟

الصناعات التي تعتمد على تصنيع ألواح الصلب

من خزان التخزين الذي يحتوي على النفط الخام في مصفاة إلى العارضة الإنشائية التي تدعم جسرًا سريعًا، يمس تصنيع ألواح الصلب تقريبًا كل قطاع من قطاعات الصناعة الحديثة. توجد التقنيات المغطاة في الأقسام السابقة — القطع الدقيق، والتشكيل الثقيل، واللحام متعدد المرور، والتحكم الصارم في الجودة — لأن التطبيقات الواقعية تتطلب مكونات تعمل بموثوقية تحت ظروف قاسية لعقود.

ما الذي يدفع هذه المتطلبات الصارمة؟ كل صناعة تجلب تحديات فريدة: كيميائيات تآكلية، أحمال دورية، درجات حرارة شديدة، أو ببساطة الحاجة لدعم أوزان هائلة. إن فهم كيفية تأثير متطلبات الاستخدام على اختيار المواد ومواصفات التصنيع يساعدك على إدراك السبب وراء بقاء هذا المجال الصناعي أساسيًا للبنية التحتية العالمية.

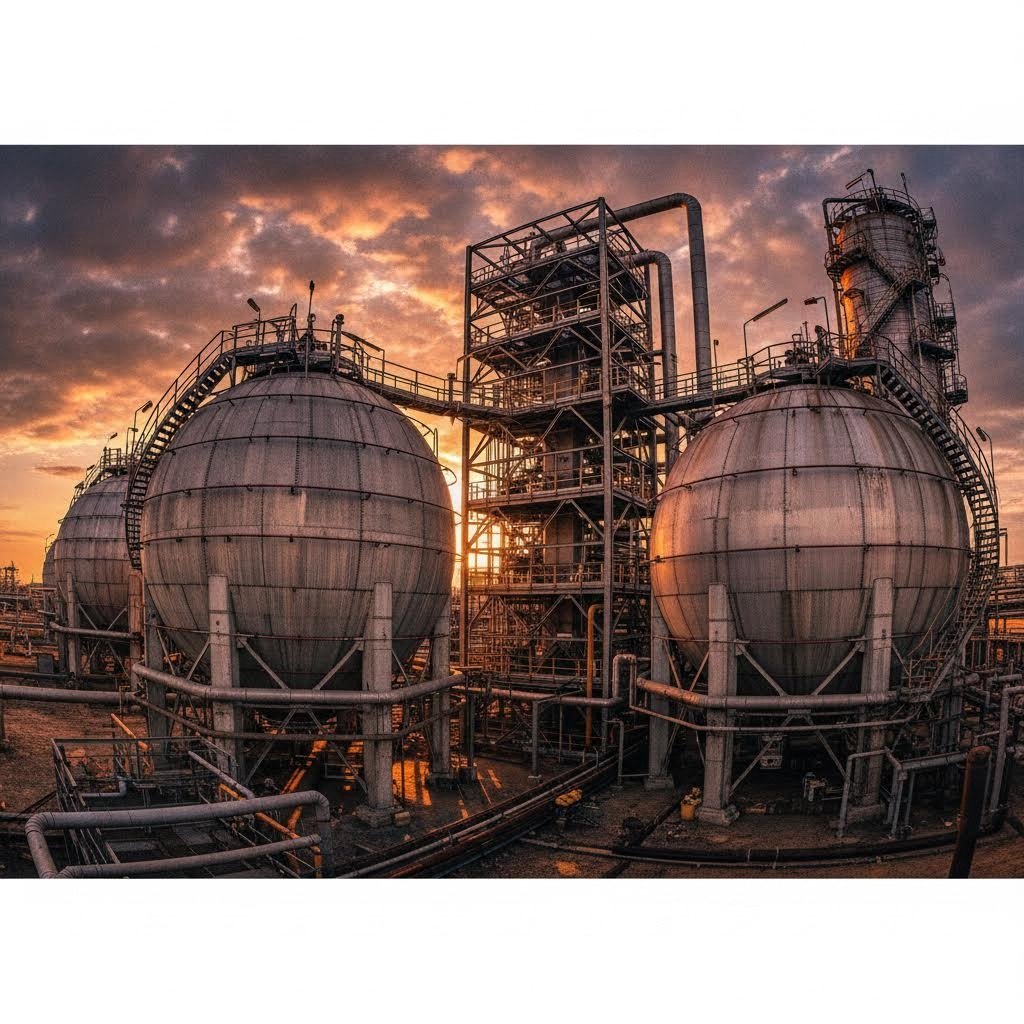

أوعية الضغط وبناء الخزانات الصناعية

تستهلك قطاعات البتروكيماويات والطاقة كميات هائلة من مكونات الصفائح الفولاذية المصنعة. وتعتمد المصافي ومحطات المعالجة الكيميائية ومرافق توليد الطاقة على أوعية الضغط والمشغلات وأنظمة التخزين التي يجب أن تحتجز مواد خطرة في ظل ظروف صعبة.

تمثل خزانات API، وهي خزانات تخزين مبنية وفقًا لمعايير المعهد الأمريكي للبترول، فئة رئيسية ضمن هذا القطاع. وتُستخدم هذه الخزانات لتخزين النفط الخام والمنتجات المكررة والمواد الوسيطة البتروكيميائية بسعات تتراوح من بضعة آلاف إلى ملايين الجالونات. ويستلزم تصنيع خزانات التخزين لهذه التطبيقات اهتمامًا دقيقًا بسماكة لوحة القاعدة وتصميم دورة الغلاف وبناء السقف، وكلها أمور تخضع لمعايير مثل API 650 للتخزين الجوي وAPI 620 للخزانات منخفضة الضغط.

وفقًا لـ Action Stainless تتعرض المعدات في عمليات النفط والغاز لمواد كيميائية قاسية، ورطوبة، وظروف بيئية قاسية. ويمنع مقاومة الفولاذ المقاوم للصدأ الفائقة للتآكل من الصدأ والتدهور، مما يطيل عمر الخزانات والأوعية. بالنسبة للتطبيقات التي تنطوي على كبريتيد الهيدروجين أو الكلوريدات أو مواد كيميائية عدوانية أخرى، تنتقل اختيار المواد من الفولاذ الكربوني إلى فولاذ مقاوم للصدأ ثنائي الطور أو سبائك النيكل.

يتم بناء خزانات الصلب للخدمة تحت الضغط وفقًا لمتطلبات ASME BPVC القسم الثامن، حيث يتم حساب سماكة الجدار بناءً على ضغط التصميم، ودرجة الحرارة، والسماح بالتآكل، وعوامل كفاءة الوصلة. ويشمل مشروع نموذجي لوعاء ضغط ما يلي:

• مقاطع الغلاف: لوح صلب مُدرَّس ومُلحَم يشكل الهيكل الأسطواني
• الرؤوس: أغطية مكونة بشكل إهليلجي أو نصف كروي أو كروي مقطوع
• الفوهات وفتحات الدخول: فتحات معززة لتوصيلات الأنابيب والوصول
• الركائز أو الجُدُب: هياكل داعمة تنقل الأحمال إلى الأساسات
• المكونات الداخلية: حواجز، صواني، أو أنظمة توزيع حسبما تتطلب العملية

الفولاذ الهيكلي في مشاريع البناء

امشي عبر أي مدينة كبرى، وستكون محاطًا بتصنيع الصفائح الفولاذية. المباني الشاهقة، والجسور، والاستادات، والمنشآت الصناعية جميعها تضم مكونات من صفائح ثقيلة حيث لا يمكن للأقسام القياسية المدرفلة توفير القوة الكافية أو عندما تكون هناك حاجة إلى هندسات مخصصة.

تستخدم الصفائح الفولاذية في الإنشاءات عادةً درجات مثل A36 للتطبيقات الهيكلية العامة أو A572 Grade 50 لمتطلبات القوة الأعلى. وفقًا لـ MMI Industrial & Steel تشمل الأحجام الشائعة للصفائح 1/4" × 48" × 96" (حوالي 326 رطلاً) للتطبيقات الخفيفة، و3/8" × 48" × 96" (حوالي 490 رطلاً) للأعمال الهيكلية متوسطة الشدة، و1/2" × 48" × 96" (حوالي 653 رطلاً) للتطبيقات الثقيلة التي تتطلب أقصى قوة.

تمتد تطبيقات البناء بالصفائح الفولاذية لتشمل أنواعاً متنوعة من المشاريع:

• مكونات الجسر: الكمرات المصفحة، ألواح الربط، تجميعات المحامل، ولوحات السطح
• هياكل المباني: اللوحات القاعدية، واللوحات المقوسة، ووصلات العزم، والكمرات الانتقالية
• المرافق الصناعية: أسس المعدات، ومسارات الرافعات، ودعامات الميزانين
• البنية التحتية: أغطية الأنفاق، وأنظمة الجدران الاستنادية، وأبواب مكافحة الفيضانات

تقدم لوحات البناء الفولاذية مزايا تجعلها لا غنى عنها في هذه التطبيقات. وتشير شركة MMI Industrial إلى أن اللوحات الفولاذية توفر نسبًا ممتازة بين القوة والوزن، ومتانة تحت الإجهاد الميكانيكي، وسهولة في التصنيع باستخدام الأدوات الصناعية القياسية. كما يضيف قابليتها لإعادة التدوير فوائد بيئية — إذ يمكن إعادة استخدام الفولاذ دون فقدان خصائصه، مما يقلل من تكلفة المواد والأثر البيئي على حد سواء.

مكونات المعدات الثقيلة ووسائل النقل

بالإضافة إلى الهياكل الثابتة، يزود تصنيع الصفائح الفولاذية مكونات الآلات والمركبات التي تتحرك أو تحفر أو ترفع أو تنقل. وتختلف المتطلبات هنا عن تلك الخاصة بالهياكل الثابتة — حيث تكون مقاومة التعب، ومقاومة الصدمات، ومقاومة البلى في كثير من الأحيان ذات أولوية إلى جانب القوة الأساسية.

تصنيع المعدات الثقيلة يستهلك كميات كبيرة من ألواح الصلب السميكة:

• معدات التعدين: أجسام شاحنات التفريغ، دلاء الحفارات، هياكل الكسارات، وهياكل الناقلات
• آلات البناء: شفرات البلدوزر، أذرع اللوادر، أذرع الرافعات، والأوزان المضادة
• المعدات الزراعية: هياكل الحصادات، مكونات أدوات الحراثة، وأسرّة المقطورات
• معالجة المواد: أعمدة الرافعات الشوكية، معدات مناولة الحاويات، والرافعات الصناعية

بناء السفن والتطبيقات البحرية تمثل واحدة من أقدم وأكبر الجهات المستهلكة لتصنيع ألواح الصلب. تتطلب ألواح الهيكل، وهياكل السطح، والحوائط العارضة، ومكونات الهيكل العلوي جميعها تشكيلًا ولحامًا دقيقًا لمادة اللوح السميك. ويجب أن تكون الصلبان ذات الجودة البحرية قادرة على تحمل تآكل مياه البحر المالحة، والأحمال الناتجة عن اصطدام الأمواج، واستخدام مستمر لعقود. وتقوم لجنة لويد، وDNV، وجمعيات تصنيف أخرى باعتماد المواد وإجراءات التصنيع للسفن التي تتراوح من المنصات البحرية إلى سفن الحاويات.

مكونات النقل تمتد لما هو أبعد من السفن لتشمل:

• シャسي السيارات: قضبان الهيكل، الأعضاء العرضية، ونقاط تركيب التعليق
• معدات السكك الحديدية: إطارات القاطرات، وإطارات عربات السكك الحديدية السفلية، وأجسام خزانات نقل المواد السائلة
• دعم الأرض في مجال الطيران والفضاء: معدات التحميل، ومنصات الصيانة، وتجهيزات النقل
• المركبات التجارية: إطارات المقطورات، وهيئات الشاحنات ذات التفريغ، ومعدات النقل المتخصصة

كل تطبيق يتطلب شروطاً محددة. تحتاج خزانات الـ API المخزنة للنفط الخام إلى مقاومة التآكل وبنيانًا محكمًا ضد التسرب. وتتطلب العارضة الجسرية انحناءً دقيقًا ودقة أبعادية. أما هيكل شاحنة التعدين فيتطلب صفيحة مقاومة للتآكل قادرة على تحمل الأحمال الصدمية المتكررة. ويساعد فهم هذه المتطلبات المرتبطة بالتطبيق الشركات المصنعة على اختيار المواد والعمليات ومقاييس الجودة المناسبة.

بعد تحديد الصناعات والتطبيقات، يظهر القرار التالي المهم: أي درجة من صفيحة الفولاذ ومعاييرها تتناسب بشكل أفضل مع متطلبات مشروعك المحدد؟

اختيار مادة صفيحة الفولاذ المناسبة

لقد حددت التطبيق، وانتخبت عمليات التصنيع، ووضعت متطلبات الجودة — ولكن لا شيء من ذلك يهم إذا اخترت المادة الخاطئة. يبدو اختيار درجات صفيح الصلب المناسبة أمراً معقداً عندما تنظر إلى عشرات المواصفات القياسية ASTM، وكل منها يختلف قليلاً في التركيب الكيميائي والخصائص الميكانيكية والاستخدام المخصص. إذا اخترت الخيار الخاطئ، فربما تدفع أكثر مقابل خصائص لا تحتاجها، أو قد تتعرض لفشل مبكر لأن المادة لا تستطيع تحمل ظروف التشغيل الخاصة بك.

كيف يمكنك التنقل في هذا التعقيد؟ ابدأ بفهم ثلاث فئات أساسية: الصلب الكربوني للتطبيقات الهيكلية والعامة وتطبيقات الضغط، وألواح الفولاذ المقاوم للصدأ لمكافحة التآكل، وألواح الصلب السبائكي للمتطلبات الخاصة عالية الأداء. كل فئة تخدم أغراضاً مميزة، ويُعد مطابقة خصائص المادة لمتطلبات التطبيق سبباً فاصلاً بين المشاريع الناجحة والإخفاقات المكلفة.

دليل اختيار درجة الصلب الكربوني

يُهيمن الصلب الكربوني على تصنيع صفائح الصلب لسبب وجيه — فهو يوفر قوة ممتازة، وقابلية جيدة للحام، وفعالية من حيث التكلفة لا يمكن لأي مواد أخرى منافستها في معظم التطبيقات. ولكن ضمن هذه الفئة، يتطلب اختيار الدرجات مثل A36 وA572 وA516 فهم ما تقدمه كل درجة على حدة.

أيه إس تي إم أيه 36 يبقى العمود الفقري لتصنيع الهياكل الفولاذية. وفقًا لـ دليل مقارنة الدرجات من CJM Steel Group توفر درجة A36 حدًا أدنى لمقاومة الخضوع يبلغ 36 ksi (250 MPa)، وقابلية ممتازة للحام، وتوفرًا واسع النطاق عبر مقاسات الصفائح القياسية. ستجدها في هياكل المباني، والجسور، وقواعد الآلات، والتطبيقات الهيكلية العامة حيث لا يكون التآكل الشاغل الأساسي. وعند مقارنة A36 مع A572، تذكّر أن A36 تظل الخيار الأفضل للمكونات الهيكلية المحملة أو الملحومة حيث تكون الأداء المثبت أهم من توفير الوزن.

ASTM A572 Grade 50 يُستخدم عندما تكون القوة الأعلى أمرًا مهمًا. مع حد أدنى لمقاومة الخضوع يبلغ 50 كيلو رطل لكل بوصة مربعة (345 ميجا باسكال)، يتيح هذا الفولاذ عالي القوة وقليل السبائك (HSLA) تقليل الوزن بنسبة تتراوح بين 10-20٪ مقارنةً بـ A36 لنفس سعة التحميل. وتوصي مجموعة CJM للصلب باستخدام A572 Gr.50 بشكل خاص في الجسور، والرافعات، وهياكل الأبراج، والكمرات طويلة المدى، حيث يؤدي تقليل الحمولة الميتة مباشرةً إلى توفير في التكاليف وتحسين الأداء.

ASTM A516 Grade 70 يتعامل هذا الدرج من صفيحة الفولاذ الكربوني مع متطلبات مختلفة تمامًا — وهي احتواء الضغط. وقد تم تصميمه خصيصًا للأوعية الملحومة تحت الضغط وخزانات التخزين التي تعمل في درجات حرارة معتدلة إلى منخفضة. ومع خصائص تحمل الشقوق المتفوقة وخيارات المعالجة الحرارية العادية، يستوفي A516 المتطلبات الصارمة الخاصة بتصنيع الأوعية تحت الضغط وفق معايير ASME.

القاعدة الأساسية: لا يمكن استبدال A516 بـ A36 في الغلايات أو الأوعية تحت الضغط أو تصنيع الخزانات بسبب المتطلبات التنظيمية والسلامة.

إن فهم هذه التمييزات يمنع الأخطاء المكلفة في المواصفات. قد تسمح أعمال التشكيل الخفيفة التي لا تكون فيها القوة أمرًا حاسمًا بقدر من المرونة، لكن التطبيقات الإنشائية تتطلب مواد مناسبة للدرجة. توفر الجدول أدناه مرجعًا سريعًا لمقارنة درجات صفائح الصلب الشائعة:

درجة الصلب	حد الخضوع (الحد الأدنى)	التطبيقات النموذجية	الخصائص الرئيسية	التكلفة النسبية
أيه إس تي إم أيه 36	36 كيلو رطل لكل بوصة مربعة (250 ميجا باسكال)	الإطارات الهيكلية، والجسور، وقواعد الآلات، والتصنيع العام	قابلية لحام ممتازة، توافر واسع، أداء مثبت	منخفض (كمرجع أساسي)
ASTM A572 Gr.50	50 كيلو رطل لكل بوصة مربعة (345 ميجا باسكال)	الجسور، الرافعات، الأبراج، العوارض طويلة المدى، الهياكل الحرجة من حيث الوزن	قوة أعلى، قابلية جيدة للحام، تتيح تقليل الوزن	منخفض-متوسط
ASTM A516 Gr.70	38 كيلو رطل لكل بوصة مربعة (260 ميجا باسكال)	أوعية الضغط، خزانات التخزين، الغلايات، مبادلات الحرارة	متانة تمزق متفوقة، خيار التلدين الطبيعي، مصنفة لخدمة الضغط	متوسطة
ASTM A283 Gr.C	30 ksi (205 MPa)	الهياكل العامة، التطبيقات غير الحرجة، الخزانات عند الضغط الجوي	قوة أقل، اقتصادية، محدودة للاستخدامات البسيطة	جداً منخفض

متى يكون استخدام الصفيحة الفولاذية المقاومة للصدأ منطقيًا

يُعد الفولاذ الكربوني ممتازًا في تحمل الأحمال الهيكلية—إلى أن تظهر مشكلة التآكل. عندما تتضمن تطبيقاتك وجود الرطوبة أو المواد الكيميائية أو درجات الحرارة العالية، أو ببساطة الحاجة إلى مظهر جمالي على المدى الطويل، تصبح الصفيحة الفولاذية المقاومة للصدأ الخيار المنطقي رغم تكلفتها الأولية الأعلى

وفقًا للمقارنة الشاملة التي أجرتها شركة Industrial Metal Service، فإن الفولاذ المقاوم للصدأ هو سبيكة حديدية تحتوي على نسبة لا تقل عن 10.5٪ من الكروم. ويُشكّل هذا المحتوى من الكروم طبقة أكسيد واقية على السطح، تحمي المادة من التآكل والصدأ. كما تحتوي معظم صفائح الفولاذ المقاوم للصدأ أيضًا على النيكل، والموليبدنوم، وعناصر أخرى تعمل على تعزيز مقاومة التآكل، وقابلية اللحام، وسهولة التشغيل.

توجد خمس عائلات رئيسية من الفولاذ المقاوم للصدأ تلبي احتياجات مختلفة في مجال التصنيع:

• الأوستنيتي (304، 316): الأنواع الأكثر شيوعًا من صفائح الفولاذ المقاوم للصدأ، وتتميز بمقاومة ممتازة للتآكل وقدرة رائعة على التشكيل. ويضيف النوع 316 الموليبدنوم لتعزيز مقاومته للكلوريدات والبيئات البحرية
• الفيريتيكي (430): درجات مغناطيسية ذات مقاومة جيدة للتآكل وبتكلفة أقل مقارنة بأنواع الأوستنيتي. ولا يمكن تقويتها بالعلاج الحراري
• المارتنسيتي (410، 420): درجات قابلة للعلاج الحراري تحقق صلابة عالية وتُستخدم في أدوات القطع، والصمامات، والتطبيقات المقاومة للتآكل
• الثنائية الطور (2205): دمج الهياكل الأوستنيتية والفريتية للحصول على قوة فائقة ومقاومة محسّنة لتشقق الإجهاد التآكلي—مثالي لصناعات النفط والغاز والكيماويات
• التصلب بالترسيب (17-4 PH): درجات قابلة للتسخين مع قوة شد استثنائية للتطبيقات الجوية والنووية

عند تقييم خيارات صفائح الفولاذ المقاوم للصدأ مقابل الفولاذ الكربوني، يجب مراعاة التكلفة الإجمالية للملكية وليس فقط سعر المادة الأولي. غالبًا ما تؤدي التكلفة الأولية الأعلى للفولاذ المقاوم للصدأ إلى نفقات أقل على المدى الطويل من خلال تقليل الصيانة، وتمديد عمر الخدمة، والتخلص من الطلاءات الواقية. بالنسبة للتطبيقات التي تتطلب مقاومة للتآكل، المتانة، والقوة، تمثل صفيحة الفولاذ المقاوم للصدأ استثمارًا سليمًا.

تصبح إطار القرار أكثر وضوحًا عندما تطابق خصائص المواد مع المتطلبات البيئية. عادةً ما تبرر عمليات معالجة الأغذية، وتصنيع الأدوية، والتطبيقات البحرية، ومعالجة المواد الكيميائية، السعر المرتفع للصلب المقاوم للصدأ. أما التطبيقات الإنشائية العامة مع وجود طلاء مناسب أو في البيئات الداخلية فقد تُفضل فيها ميزة التكلفة الأقل للصلب الكربوني.

الصلب السبائكي للتطبيقات المتخصصة

أحيانًا لا يناسب الصلب الكربوني ولا الصلب المقاوم للصدأ تمامًا الغرض. عندما تتطلب التطبيقات صلابة فائقة، أو متانة استثنائية في درجات الحرارة المنخفضة، أو مقاومة للتآكل قد تدمّر المواد العادية، تدخل صفائح الصلب السبائكي ضمن الاعتبار.

تحتوي صفائح الصلب السبائكي على كميات كبيرة من العناصر بالإضافة إلى الكربون—مثل الكروم، والموليبدينوم، والنيكل، والفاناديوم، أو المنغنيز—حيث يضيف كل عنصر تحسينات محددة في الخصائص:

• سبائك الكروم-الموليبدينوم (4140، 4340): درجات قابلة للعلاج الحراري توفر قوة عالية ومتانة جيدة للمحاور، والتروس، والمكونات عالية الإجهاد
• لوحات مقاومة للتآكل (AR): تم تصلبها بالكامل للاستخدام في معدات التعدين، والآلات الثقيلة، وتطبيقات مناولة المواد حيث يُحدد البلى السطحي عمر الخدمة
• الدرجات المناسبة للخدمة في درجات الحرارة المنخفضة: سُبائك تحتوي على النيكل تحافظ على المتانة عند درجات الحرارة الكريوجينية لتخزين الغاز الطبيعي المسال وهياكل المناطق الباردة
• سُبائك مقاومة لدرجات الحرارة العالية: درجات الكروم-الموليبدينيوم (مثل A387) للخدمة تحت ضغط ودرجة حرارة مرتفعة في المصافي ومحطات توليد الطاقة

تتمتع لوحات الفولاذ السبائكي بأسعار مرتفعة نظرًا لتركيبها الكيميائي الخاص، وغالبًا ما تتطلب إجراءات لحام دقيقة تشمل التسخين المسبق، والتحكم في درجة حرارة الطبقة البينية، والمعالجة الحرارية بعد اللحام. ومع ذلك، ففي التطبيقات التي لا تفي فيها المواد القياسية بالغرض، توفر لوحات الفولاذ السبائكي الحل الوحيد القابل للتطبيق.

يُعد اختيار المادة المناسبة في النهاية مسألة مطابقة الخصائص للمتطلبات. فكّر في متطلبات القوة مقابل الأحمال التصميمية. قِّم التعرض البيئي — مثل المواد الكيميائية، والرطوبة، ودرجات الحرارة القصوى. خذ بعين الاعتبار متطلبات القابلية للحام والخبرات المتاحة في التصنيع. وتأكد دائمًا من أن الدرجة المختارة تتوافق مع الشفرات والمواصفات المعمول بها للتطبيق المقصود.

بعد تحديد مبادئ اختيار المواد، يصبح العنصر الأخير هو العمل بفعالية مع شركاء التصنيع الذين يمكنهم تحويل مواصفاتك إلى مكونات نهائية.

العمل مع شركاء تصنيع صفائح الفولاذ

لقد اخترت المادة المناسبة، وحددت عمليات التصنيع، ووضعت متطلبات الجودة، ولكن العثور على شريك قادر على تنفيذ رؤيتك غالبًا ما يُحدد ما إذا كانت المشروع سينجح أم سيفشل. سواء كنت تبحث عن "تصنيع معدني بالقرب مني" أو تقوم بتقييم ورش التصنيع في جميع أنحاء البلاد، فإن عملية مؤهلات الموردين والتواصل معهم بحاجة إلى اهتمام منهجي. إن طلب عرض سعر ضعيف يؤدي إلى اقتباسات غير دقيقة. كما أن تقييم المورد بشكل غير كافٍ يعرّضك لمشاكل في الجودة وتفويت المواعيد النهائية. وبالمثل، فإن التصاميم التي تتجاهل واقع التصنيع تؤدي إلى زيادة التكاليف بشكل غير ضروري.

كيف يمكنك التغلب على هذه التحديات؟ ابدأ بفهم المعلومات التي يحتاجها مصنعو القطع فعليًا، ثم قم بتنظيم عملية تقييم الموردين حول القدرات التي تهم تطبيقك الخاص. إن الجهد الذي تستثمره في البداية يُسهم في تحقيق فوائد كبيرة طوال دورة حياة المشروع.

إعداد طلب عرض أسعار تصنيع فعّال

طلب عرض سعر غير مكتمل يُضيّع وقت الجميع. إن الشركات المصنعة التي تتلقى مواصفات غامضة إما أن تضيف أسعاراً احتياطية لتغطية العناصر غير المعروفة، أو ترد بأسئلة موسعة تؤدي إلى تأخير العملية. ووفقاً لإرشادات الشراء من Fox Valley Metal-Tech يمكن أن يستغرق شراء التصنيع المعدني والتأهيل له وقتاً طويلاً في البداية، لكنه يقلل بشكل كبير من الوقت والتكاليف والمشاكل على المدى الطويل.

ما الذي يميز طلب عرض سعر فعال عن طلب معيب؟ الكمال والوضوح. قبل التواصل مع الشركاء المحتملين، اجمع العناصر الأساسية التالية:

1. رسومات كاملة بالأبعاد: قدِّم رسومات مكتملة الأبعاد بصيغ قياسية (PDF، DWG، DXF، أو ملفات STEP). ويشمل ذلك التحملات الحرجة، والمراجعات الهندسية للقياسات والتفاوتات (GD&T)، ومتطلبات تشطيب السطح عند الاقتضاء.
2. مواصفات المواد: حدِّد درجة الفولاذ الدقيقة (A36، A572 Gr.50، A516 Gr.70، إلخ)، ونطاق السُمك، وأي متطلبات خاصة مثل الحالة العادية أو اختبار الصدمات
3. متطلبات الكمية: حدد كمية الطلب الأولية، الحجم السنوي المقدر، وما إذا كان هذا يمثل نموذجًا أوليًا، أو تصنيعًا مخصصًا بكميات منخفضة، أو إنتاجًا بكميات كبيرة
4. متطلبات الجودة والشهادات: اذكر الرموز المطبقة (ASME، AWS، API)، الشهادات المطلوبة، أساليب الفحص، واحتياجات التوثيق بما في ذلك تقارير اختبار المواد
5. العمليات الثانوية: اذكر جميع متطلبات التشطيب — الطلاء، التغليف بالزنك، التشغيل الآلي، المعالجة الحرارية، أو عمليات التجميع
6. متطلبات التسليم: زود بتواريخ التسليم المستهدفة، وجهة الشحن، وأي احتياجات تسليم على مراحل
7. الاعتبارات الخاصة: لاحظ أي متطلبات غير عادية مثل الامتثال للتصدير، بروتوكولات اختبار محددة، أو احتياجات حماية التصاميم الملكية

كلما كانت حزمة طلب الاقتباس (RFQ) الخاصة بك أكثر اكتمالاً، زادت دقة وتنافسية العروض التي تتلقاها. حيث يمكن لشركات التصنيع تحديد التحديات المحتملة في التصنيع مبكراً واقتراح بدائل توفر المال دون المساس بالوظيفة. ويؤدي هذا النهج التعاوني في تصنيع صفائح الفولاذ الهيكلية إلى نتائج أفضل مقارنةً بالمنافسة العدائية القائمة على معلومات غير كاملة.

مبادئ التصميم للقابلية التصنيعية

تخيل أنك صممت مكوناً يبدو مثالياً على الورق، ثم اكتشفت أنه يتطلب أدوات تشكيل مخصصة وتسلسلاً معيناً للحام خاص، ويستغرق وقت تصنيعه ثلاثة أضعاف التصميم البديل الذي يؤدي نفس الوظيفة. يحدث هذا السيناريو باستمرار عندما يُجري المهندسون التصميم دون مراعاة واقع التصنيع.

يُدمج التصميم من أجل قابلية التصنيع (DfM) اعتبارات الإنتاج في عملية التصميم منذ البداية. وفقًا لدليل اختيار الشركاء من Atscott MFG، فإن شركة تصنيع المعادن الدقيقة الحقيقية تفعل أكثر من مجرد استلام أوامر الشراء؛ بل ينبغي أن تمتلك فريقًا من المهندسين ومديري المشاريع يشارك منذ الاستفسار الأولي لمعالجة المشكلات المحتملة في وقت مبكر.

تشمل المبادئ الأساسية لقابلية التصنيع (DfM) في تصنيع صفائح الفولاذ ما يلي:

• توحيد سماكات المواد: إن استخدام مقاسات الصفائح الفولاذية القياسية وسماكاتها يقلل من تكلفة المواد والوقت اللازم للتسليم مقارنة بالأبعاد الخاصة التي يتم طلبها خصيصًا
• التصميم بما يتناسب مع المعدات المتاحة: إن معرفة سعة ثني الضغط لدى الشركة المصنعة، وحدود التشكيل بالدرفلة، وقدرات القطع يمنع تحديد مواصفات تتطلب التعاقد من الباطن أو استثمارًا في معدات إضافية
• تقليل تعقيد وصلات اللحام: تُكلف وصلات اللحام الزاوي البسيطة أقل من وصلات اللحام الكامل الاختراق؛ كما تُكلف الوصلات التي يمكن الوصول إليها أقل من عمليات اللحام في الأماكن الضيقة
• ترك نصف قطر انحناء كافٍ: تحدد نصف الأقطار الدنيا للانحناء بما يساوي 1-2 من سماكة المادة لمنع التشققات وتقليل الأجزاء المرفوضة
• مراعاة تراكم التحملات: التقليص المفرط في التحملات على كل بُعد يؤدي إلى ارتفاع تكاليف الفحص؛ ركّز متطلبات الدقة على السمات الحرجة وظيفيًا
• صمم من أجل سهولة الوصول للفحص: تتطلب المكونات التي تحتاج إلى فحص غير تدميري أسطحًا يمكن الوصول إليها لأغراض المجسات فوق الصوتية أو التعرض الإشعاعي

غالبًا ما يكتشف المهندسون الذين يستعرضون الرسومات مع مصنعي المعدات قبل الانتهاء من التصاميم فرصًا لتوفير التكاليف. وكما تشير شركة Fox Valley Metal-Tech، قد يحدد المهندسون المكونات المصممة بشكل مبالغ فيه ويقترحون فرصًا محتملة لتوفير التكاليف استنادًا إلى معرفتهم بصناعة تشكيل المعادن. هذا النهج التعاوني يعود بالفائدة على الجميع — فالعملاء يحصلون على قيمة أفضل، كما أن المصنعين يتجنبون المعاناة مع تصاميم تتعارض مع فيزياء التصنيع

تقييم قدرات وشهادات مصنعي المعدات

ليس كل متجر يتعامل مع كل نوع من الأعمال. عند البحث عن "تصنيع الصفائح المعدنية بالقرب مني" أو "تصنيع المعادن بالقرب مني"، ستواجه منشآت تتراوح بين ورش صغيرة إلى مصانع كبيرة متكاملة. تكمن الصعوبة في مطابقة قدرات ورشة التصنيع مع متطلبات مشروعك المحددة.

ابدأ بتقييم القدرات التقنية. وفقًا لشركة Atscott MFG، يجب أن تتأكد من امتلاك الورشة للمعدات اللازمة—مثل آلات التحكم الرقمي (CNC)، وأجهزة الثني الهيدروليكية، ولحامات آلية، أو قواطع ليزر—وأن يكون لديها موظفون مدربون على تشغيلها. فكر فيما إذا كنت ترغب في ورشة شاملة تقدم التصميم والهندسة والتصنيع والتجميع والتركيب تحت سقف واحد، أو ما إذا كانت الخبرة المتخصصة أهم من التكامل.

تشمل معايير التقييم الرئيسية ما يلي:

• الشهادات ذات الصلة: شهادة ASME Code Shop لأوعية الضغط، وشهادات AWS للحام الإنشائي، وISO 9001 لنظم إدارة الجودة، وIATF 16949 للتطبيقات الخاصة بالسيارات
• خبرة المواد: ليست كل المحلات تعمل مع جميع المعادن—تأكد من أنهم يتخصصون في المواد المطلوبة، سواء كانت فولاذ كربوني، أو فولاذ مقاوم للصدأ، أو سبائك خاصة
• مواءمة سعة الإنتاج: قم بتوحيد كميات النموذج الأولي مع المحلات التي تمتلك قدرات إعداد مرنة؛ أما التشغيلات ذات الحجم الكبير فتحتاج إلى خطوط إنتاج أتوماتيكية
• قدرات توثيق الجودة: تتطلب المشاريع الحرجة حزم بيانات جودة مفصلة—وليست كل ورش التصنيع تحتوي على موظفين مدربين على إعداد هذه الوثائق بدقة
• التشطيب الداخلي: المصنّعون الذين لا يمتلكون مرافق طلاء خاصة بهم يضيفون مخاطر غير ضرورية عند شحن القطع للتشطيب الخارجي

بالنسبة للتطبيقات الخاصة بالسيارات والتطبيقات الدقيقة التي تتطلب تكرارًا سريعًا، تصبح القدرات المتخصصة أمرًا ضروريًا. مثل الشركات المصنعة مثل شاويي (نينغبو) تقنية المعادن أظهر كيف يمكن لشهادة IATF 16949 جنبًا إلى جنب مع إمكانية تصنيع النماذج الأولية في غضون 5 أيام أن تُسرّع سلاسل التوريد الخاصة بمكونات الهيكل والتعليق والأجزاء الإنشائية. وتدعم خدماتهم الشاملة في تصميم قابليّة التصنيع (DFM) واستجابتهم السريعة بتقديم عروض الأسعار خلال 12 ساعة مثالاً على المرونة التي تتطلبها عمليات التصنيع التنافسية، خاصة عندما لا تتيح الجداول الزمنية للمشروع مجالاً لإجراءات تأهيل الموردين الطويلة.

إلى جانب القدرات التقنية، قِمّ عوامل العلاقة التجارية التي تحدد النجاح على المدى الطويل:

• أداء التسليم في الوقت المحدد: اطلب بيانات محددة حول معدلات التسليم الأخيرة واسأل عن كيفية تعاملهم مع مشكلات سلسلة التوريد
• سرعة الاستجابة في التواصل: غالبًا ما يعكس مدى سهولة الوصول إلى فريق إدارة المشروع مدى سلاسة سير المشاريع
• الاستقرار المالي: تشير فحوصات الخلفية والدرجات من D&B ما إذا كان المورد سيظل جهة قابلة للاستمرار طوال مدة مشروعك
• حالة المنشأة: تشير أرضية ورشة العمل النظيفة والمنظمة والمزودة بالتحكم المناخي إلى الاهتمام بالجودة؛ وغالبًا ما تؤدي الفوضى إلى مشكلات في الإنتاج

لا تتجاهل جولة التفقد في المنشأة عند الإمكان. وفقًا لشركة فوكس فالي ميتال-تك، فإن التعرف على فريق إدارة المشروع شخصيًا يعطي مؤشرًا على مدى التزامهم بالجودة ومشروعك. راقب نظامهم في التحكم بالموجودات، وممارساتهم في صيانة المعدات، والتنظيم العام للورشة. وإذا لم تكن الزيارة الشخصية ممكنة، فاستفسر عن خيارات الجولة الافتراضية.

إن الاستثمار في عملية مؤهلات الموردين بدقة يُثمر طوال دورة حياة المشروع. إن شريكًا قادرًا ومستجيبًا في تصنيع ألواح الصلب يمكنه تحويل تصاميمك إلى مكونات موثوقة تؤدي كما هو متوقع — بينما يؤدي المورد غير الكفء إلى مشكلات تفوق بكثير أي وفورات أولية في التكلفة. اختر بحكمة، واتصل بوضوح، وابنِ علاقات تدعم نجاح تصنيعك.

أسئلة شائعة حول تصنيع ألواح الصلب

1. ما الفرق بين لوح الصلب والمعادن الرقيقة (الصفائح المعدنية)؟

تشير لوحة الصلب إلى مادة بسماكة تبلغ عادةً 3/16 بوصة (0.187") أو أكثر، في حين أن الصفائح المعدنية تكون أقل من هذا الحد. وتؤدي هذه المسافة الفاصلة في السُمك إلى تغيير جوهري في طرق التصنيع—فالألواح تتطلب معدات قطع أثقل مثل البلازما أو المياه النفاثة، وآلات ثني هيدروليكية كبيرة تولد مئات الأطنان من القوة، ولحام متعدد المرورات مع حواف مشطوفة، وإدارة الحرارة التي تشمل ضوابط التسخين المسبق. أما أعمال الصفائح المعدنية فتستخدم معدات أخف وتقنيات أبسط تناسب المواد الرقيقة والمرونة الأعلى المستخدمة في الأجهزة المنزلية، وأنابيب تكييف الهواء والتهوية، والأجزاء الخارجية للمركبات.

2. كيف يتم تصنيع لوحات الصلب؟

تتضمن تصنيع لوحات الصلب أربع عمليات أساسية: القطع الدقيق (بالليزر أو البلازما أو الماء عالي الضغط أو القص الميكانيكي)، والتشكيل والثني (باستخدام مكابس الثني للأشكال الزاوية، والتقويس للأشكال الأسطوانية)، واللحام (بطرق SMAW أو GMAW أو FCAW أو SAW مع إعداد المفصل المناسب وإدارة الحرارة)، وضوابط الجودة الصارمة بما في ذلك الفحص غير الإتلافي. وتتطلب كل عملية معدات متخصصة وخبرة فنية مُعدّة للمواد السميكة، مع التحقق من الجودة في جميع المراحل بدءًا من فحص المواد الواردة وصولاً إلى التوثيق النهائي.

3. ما هي درجات الصلب اللوحية الأكثر شيوعًا المستخدمة في التصنيع؟

تُستخدم ثلاث درجات من الفولاذ الكربوني في التصنيع: توفر ASTM A36 قوة خضوع دنيا تبلغ 36 ألف رطل لكل بوصة مربعة مع قابلية لحام ممتازة للتطبيقات الإنشائية العامة. وتوفر ASTM A572 الدرجة 50 قوة خضوع تبلغ 50 ألف رطل لكل بوصة مربعة، مما يتيح تقليل الوزن بنسبة 10-20٪ للجسور والأبراج. وتُستخدم ASTM A516 الدرجة 70 في تطبيقات أوعية الضغط بفضل متانتها العالية ضد الشقوق. وللمقاومة ضد التآكل، تُعد صفائح الفولاذ المقاوم للصدأ 304 و316 خيارات شائعة، بينما تُستخدم الفولاذ السبائكي مثل 4140 أو الصفائح المقاومة للتآكل للوفاء بالمتطلبات المتخصصة.

4. ما الشهادات التي ينبغي أن يمتلكها ورشة تصنيع صفائح الفولاذ؟

تعتمد الشهادات الأساسية على تطبيقك. تعد شهادة رمز ورشة ASME (ختم U) ضرورية للأوعية والخزانات تحت الضغط، وتشترط إجراءات لحام مؤهلة ولحامين معتمدين وتتبع المواد وفحص طرف ثالث. تُثبت شهادات AWS كفاءة اللحام الإنشائي. كما تُظهر شهادة ISO 9001 وجود أنظمة لإدارة الجودة. بالنسبة لمكونات السيارات، تضمن شهادة IATF 16949 — مثل التي تمتلكها شركة Shaoyi Metal Technology — الامتثال لمعايير جودة صناعة السيارات الخاصة بالأجزاء الهيكلية ونظام التعليق والأجزاء الإنشائية.

5. كيف أختار بين قطع البلازما والليزر وقطع المياه النفاثة للصفائح الفولاذية؟

يعتمد الاختيار على السماكة ومتطلبات الدقة والميزانية. يتميز القطع بالليزر بالنسبة للصفائح الرقيقة إلى المتوسطة (حتى 20 مم من الصلب الكربوني) التي تتطلب تسامحات ضيقة (±0.2 مم) وأنماطًا معقدة. بينما يتعامل القطع بالبلازما مع الصفائح الفولاذية السميكة (حتى 120 مم) بسرعة تفوق سرعة القطع بالماء من 3 إلى 4 مرات، وتكون تكاليف التشغيل فيه أقل — وهو ما يجعله مثاليًا للهيكل الفولاذي والمعدات الثقيلة. ويُلغي القطع بالماء المناطق المتأثرة حراريًا من خلال القطع البارد، مما يجعله ضروريًا للمواد الحساسة للحرارة، أو لمكونات الطيران والفضاء، أو عند قطع مواد مختلطة تشمل غير المعادن.
