باختصار

إن ختم العوارض العرضية للسيارات هي عملية تصنيع متخصصة تحول الفولاذ عالي السُمك إلى مكونات هيكلية هيكلية حرجة، مثل الإطارات K ودعامات ناقل الحركة. ومع توجه الشركات المصنعة للمعدات الأصلية (OEMs) نحو التخفيف من الوزن، انتقل القطاع نحو استخدام الفولاذ عالي القوة المتقدم (AHSS)، مما يطرح تحديات هندسية كبيرة تتعلق بالارتداد النابض وقابلية التشكيل. ويستلزم الإنتاج الناجح هندسة دقيقة للقوالب — وبشكل خاص تقنيات مثل الثني الزائد لتعويض تشوه الحرارة — وأنظمة تشحيم عالية الأداء لضمان الدقة البعدية أثناء عمليات اللحام والتركيب اللاحقة.

التصميم الوظيفي والسياق الهندسي

يُعد العارضة العرضية للسيارات حجر الأساس في هيكل الشاسيه الخاص بالمركبة، حيث توفر صلابة لفّية ضرورية وتدعم نظام التعليق والمحرك ونظام نقل الحركة. وعلى عكس الألواح الخارجية الزخرفية، يجب أن تتحمل هذه المكونات أحمالاً ديناميكية كبيرة وإجهادات تعبٍ شديدة. وفي التصاميم الحديثة ذات الهيكل الواحد (unibody)، تدمج العارضة العرضية الأمامية (والتي تُعرف غالبًا باسم الإطار K أو الهيكل الفرعي) نقاط تثبيت للمحرك والأذرع التحكمية السفلية، مما يتطلب استقرارًا أبعاديًا استثنائيًا.

يشمل تصميم هذه المكونات تحقيق توازن بين السلامة الهيكلية وقيود المساحة. فعلى سبيل المثال، يجب أن تدعم العارضة العرضية الخاصة بنظام نقل الحركة وزن مجموعة نقل القوة مع توفير مساحة كافية لتمرير العادم وقضبان النقل. وفقًا لـ KIRCHHOFF Automotive غالبًا ما تتضمن التصاميم المتقدمة ميزات مثل وصلات الربط التي تتطلب تحملات دقيقة في التشكيل لضمان دمج سلس مع هيكل السيارة الرئيسي. وقد عزز الانتقال من سكك مطبوعة بسيطة إلى هياكل دعم متعددة النقاط والمعقدة من أهمية ختم المعادن الدقيقة في الحفاظ على سلامة الأداء للمركبة.

يحدد الدور الهيكلي الطريقة المُثلى للتصنيع. في حين أن المكونات الأخف قد تستخدم التشكيل بالدرفلة، فإن الأشكال الهندسية المعقدة ومتطلبات السحب العميق للعناصر العرضية تستدعي عادةً ختم الصفائح الثقيلة. يتيح هذا الإجراء إنشاء ضلوع وحواف تعزيز مباشرة ضمن الجزء، مما يحسّن نسبة القوة إلى الوزن دون الحاجة إلى عناصر تقوية خارجية.

اختيار المواد: الانتقال إلى الفولاذ عالي القوة المتقدم (AHSS) والفولاذ عالي القوة فائقة (UHSS)

لتلبية معايير اقتصاد الوقود الصارمة ولوائح السلامة من الانهيارات، يحدد مهندسو السيارات بشكل متزايد الصلب منخفض القوة (HSLA) والصلب المتقدم منخفض القوة (AHSS) على الصلب الخفيف التقليدي. أصبحت مواد مثل SP251-540P HRPO (المحلاة بالفلفل الساخن والمملحة) معيارًا لهذه التطبيقات لأنها توفر قوة سحب متفوقة في مقاييس رقيقة.

ومع ذلك، فإن اعتماد هذه المواد الأقوى يعقد عملية الطابع. مع زيادة قوة المادة، كذلك تظهر ظاهرة العودة إلى الوراء، وهي ميل المعدن للعودة إلى شكله الأصلي بعد التشكيل. دراسة حالة تشمل قطعة عريضة ذات سمك 3.1mm للسيارات يسلط الضوء على ضرورة ضوابط العمليات المتخصصة عند العمل مع هذه الصفوف. قوة العائد العالية تتطلب حجم ضغط أكبر بكثير ومواد غليان أكثر قوة لمنع ارتداء الأدوات المبكر.

يتمثل اختيار المادة المناسبة في تحقيق توازن بين القابلية للتشكيل والأداء. يمكن أن تقلل الفولاذات العالية القوة جدًا (UHSS) من وزن المركبة، لكنها غالبًا ما تكون محدودة من حيث نسبة الاستطالة، مما يجعلها عرضة للتشقق أثناء عمليات السحب العميق. يجب على المهندسين التعاون مبكرًا مع شركاء الختم للتحقق من أن درجة المادة المختارة قادرة على تحقيق الشكل اللازم دون التأثير على سلامة الجزء الهيكلية.

العمليات المتقدمة للختم وهندسة القوالب

يتطلب تصنيع العوارض الثقيلة ذات المقاس الكبير استراتيجية ختم قوية، وتشمل عادةً عمليات قوالب تقدمية أو انتقالية. تبدأ العملية بقطع الشكل الأولي من الملف (البلانك)، ثم تتبعها عمليات الثقب والتشكيل المعقدة. نظرًا لسماكة المادة الكبيرة، فإن الحفاظ على استوائية السطح والتحكم في تقليل السمك عند نصف أقطار الانحناء الحرجة أمر بالغ الأهمية.

تُعد واحدة من أكثر التقنيات تطورًا في إنتاج العارضات العرضية هي التعويض عن التشوه بعد المعالجة. أثناء التجميع، غالبًا ما يتم لحام العارضات العرضية مع السكك الجانبية، وهي عملية تتسبب في حرارة كبيرة وتشوه محتمل. ويتعامل المصنعون الرائدون مع هذه المشكلة عن طريق "ثني الجزء بشكل مفرط" في قالب الختم. وهذا الانحراف المتعمد يعوّض التشوه الناتج عن الحرارة، ويضمن أن يلتقي التجميع النهائي المواصفات الأبعاد الدقيقة. بالنسبة للشركات المصنعة للمعدات الأصلية التي تتطلب مقاييس إنتاج مرنة، فإن الشركات المصنعة مثل تكنولوجيا المعادن شاوي يي تقدم حلول ختم تمتد من النماذج الأولية السريعة إلى الإنتاج الضخم باستخدام م presses تصل إلى 600 طن، مما يسد الفجوة بين التحقق من صحة التصميم الأولي والإخراج عالي الحجم.

تُعد قدرة المعدات مهمة بنفس القدر. وغالبًا ما يتطلب إنتاج هذه المكونات الثقيلة مكابس عالية الطن مع أسرّة صلبة لتقليل الانحناء. Ohio Valley Manufacturing تشير الملاحظات إلى أن قدرات الختم المتخصصة ذات العيار الثقيل ضرورية لإنتاج قضبان الهيكل وعناصر الربط العرضية للشاحنات والمركبات القطرية، حيث يتجاوز سمك المادة المواصفات القياسية لأغلفة هياكل السيارات.

تحديات التصنيع: التشوه، والارتداد النسبي، والتشحيم

التحكم في الأبعاد الفيزيائية طوال دورة حياة الإنتاج هو التحدي الرئيسي في ختم عناصر الربط العرضية. وبجانب مشكلة الارتداد النسبي الفوري في مواد AHSS، فإن التفاعل بين مادة تشحيم الختم والعمليات اللاحقة يلعب دوراً حيوياً. ويمكن أن يؤدي التشحيم غير الفعال إلى حدوث تآكل في القالب، مما ينتج عنه عيوب في القطع وزيادة أوقات التوقف.

أظهرت التطورات الحديثة في تقنية المواد التشحيمية أن الانتقال من الزيوت التقليدية القابلة للاستحلاب إلى مواد تشحيم صناعية قائمة على البوليمر يمكن أن يحقق تحسينات تشغيلية كبيرة. تشير البيانات إلى أن تحسين نظام التشحيم يمكن أن يحسن عمر الأداة بنسبة تصل إلى 15٪ مع تقليل استهلاك السوائل بشكل عام. علاوة على ذلك، فإن المواد التشحيمية الخالية من الزيت تلغي الحاجة إلى التنظيف الدقيق قبل اللحام، حيث لا تُنتج دخانًا أو مشاكل تخلخل مرتبطة ببقايا الزيت أثناء عملية اللحام.

يبقى تشوه الحرارة متغيرًا مستمرًا. وبما أن العناصر العرضية غالبًا ما تحتوي على لحامات طويلة—أحيانًا تتجاوز 5 أمتار إجمالًا في الهياكل الفرعية المعقدة—فإن مدخلات الطاقة الحرارية تكون كبيرة جدًا. ويجب أن يُنتج عملية الختم أجزاء لا تكون فقط دقيقة الأبعاد بشكل منفصل، بل تكون مصممة لامتصاص هذا الإجهاد الحراري والوصول إلى تجميع نهائي دقيق الأبعاد.

مراقبة الجودة وتكامل التجميع

إن التحقق النهائي من العارضة المُطبوعة لا يقتصر على الفحص البصري البسيط فقط. بل يتم استخدام آلات القياس بالإحداثيات (CMM) والمسح بالليزر للتحقق من أن نقاط التثبيت، مثل فكوك التوصيل ونقاط اتصال التعليق، تقع ضمن حدود ضيقة جدًا من التسامح. إذ يمكن أن يؤدي أي انحراف حتى بضعة ملليمترات إلى منع المحاذاة السليمة لهندسة التعليق، مما يتسبب في سلوك سيء للمركبة أثناء القيادة أو تآكل سريع لإطارات السيارة.

يُعد تشطيب السطح معيارًا آخر مهمًا للجودة، خاصة بالنسبة للأجزاء التي ستُغلف كهربائيًا أو سيتم طلاؤها. إذ يمكن أن تؤدي العيوب مثل الشوائب أو الشقوق أو علامات السحب إلى تقليل مقاومة التآكل، وهي علامة فادحة بالنسبة لمكونات الهيكل السفلي المعرضة لملح الطرق والرطوبة. Franklin Fastener يُشدد على أن متانة المكونات الهيكلية وأساليب السلامة تعتمد على الحفاظ على سلامة المادة طوال عملية الختم. وتضمن الاختبارات الصارمة، بما في ذلك الفحص التدميري للحامات واختبارات التعب، أن العارضة المسندة ستؤدي وظيفتها بشكل موثوق طيلة عمر السيارة.

النظرة المستقبلية لتصنيع الهيكل السفلي

مع استمرار صناعة السيارات في الانتقال نحو الكهربة، تشهد تصاميم وتصنيع العوارض المسندة تطورًا. فهندسة المركبات الكهربائية (EV) تتطلب عوارض مسندة قادرة على دعم حزم البطاريات الثقيلة وحماية المكونات عالية الجهد، مما يستدعي غالبًا استخدام مواد ذات قوة أعلى وهياكل هندسية أكثر تعقيدًا. ومن المرجح أن يزداد دمج عملية الختم مع تقنيات التشكيل الأخرى، مثل التشكيل بالماء، ما يمنح المهندسين طرقًا جديدة لتحسين هياكل الشاسيه لتلبية احتياجات الجيل القادم من وسائل التنقّل.

الأسئلة الشائعة

1. ما هي الخطوات الرئيسية في طريقة الختم للعوارض المسندة؟

تتضمن عملية ختم العوارض عادةً سبعة خطوات رئيسية: قص الشكل الأولي (Blanking)، الثقب (Piercing) لإنشاء الفتحات، السحب (Drawing) لتشكيل الأشكال العميقة، الثني (Bending) لإنشاء الزوايا، الثني بالهواء (Air Bending)، التثبيت/الختم (Bottoming/Coining) للدقة، والتقليم (Trimming). بالنسبة للأجزاء ذات السماكة الكبيرة، غالبًا ما تُنفَّذ هذه العمليات باستخدام قالب تدريجي (Progressive Die) أو مكبس انتقالي (Transfer Press) للتعامل مع سماكة المادة وتعقيدها.

2. هل يُعد ختم المعادن مكلفًا للمكونات الثقيلة؟

رغم أن ختم المعادن يتطلب استثمارًا كبيرًا مقدمًا في القوالب والأدوات، فإنه عمومًا الطريقة الأكثر كفاءة من حيث التكلفة للإنتاج بكميات كبيرة. وتقل التكلفة لكل وحدة بشكل كبير مع زيادة الحجم. بالنسبة للمكونات الثقيلة مثل العوارض، فإن سرعة الختم وإمكانية تكراره تفوق تكلفة القوالب الأولية مقارنةً بطرق التصنيع الأخرى مثل التشغيل الآلي أو لحام صفائح منفصلة.

3. ما الاسم الآخر للعوارض؟

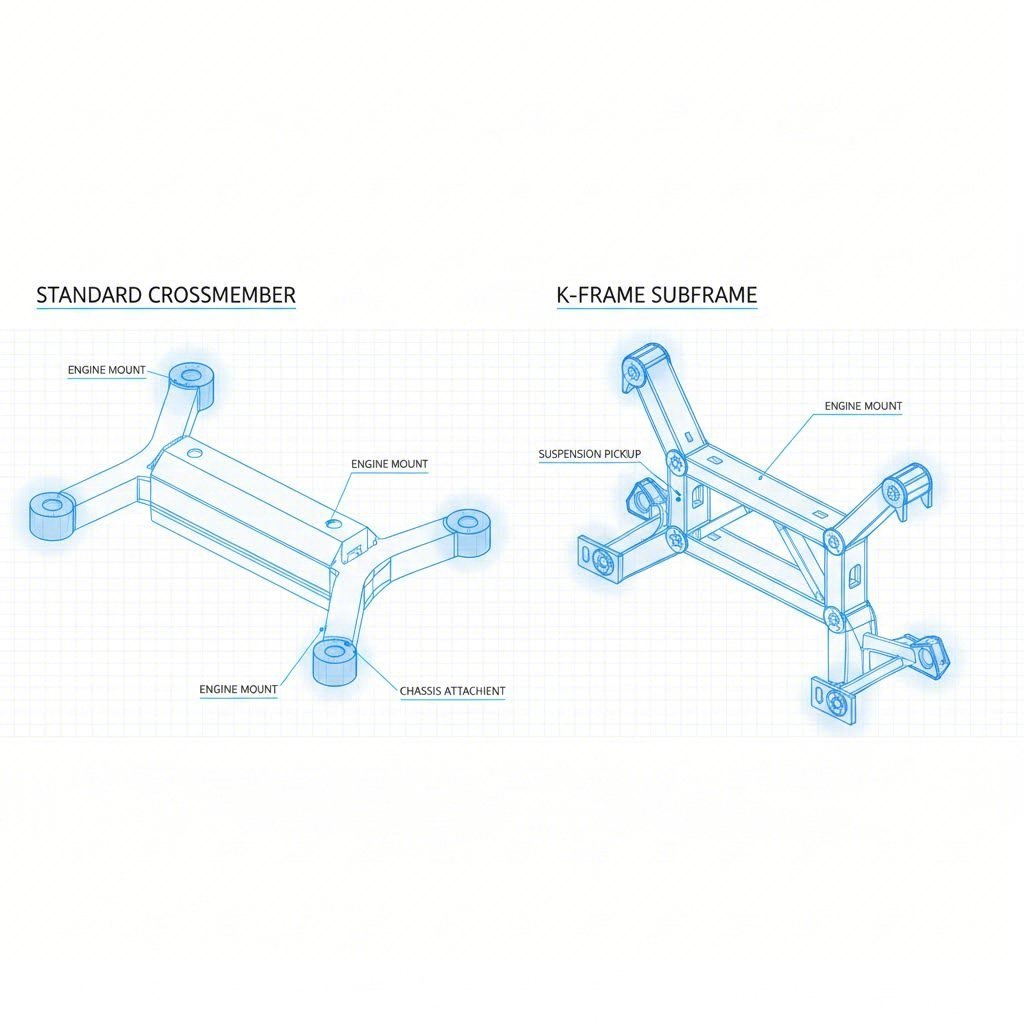

يُشار إلى العارضة العرضية غالبًا باسم الإطار K (خاصة في تطبيقات التعليق الأمامي)، أو الهيكل الفرعي، أو العارضة X، حسب شكلها وموقعها داخل هيكل السيارة. وفي تطبيقات الشاحنات، قد تُسمى ببساطة روابط هيكلية عرضية أو عناصر إسناد هيكلية.
