تعريف تشغيل الأجزاء المعدنية وتوضيحه

هل سبق أن تساءلتَ كيف تتحول الكتل المعدنية الأولية إلى المكونات الدقيقة الموجودة داخل محرك سيارتك أو هاتفك الذكي؟ هذه التحوّلات تتم عبر تشغيل الأجزاء المعدنية، وهي تخصص تصنيعي يشكّل عالمنا الحديث بطرق لا يراها معظم الناس.

يُعَدُّ تشغيل الأجزاء المعدنية عملية تصنيعية طردية تزيل المادة من قطع العمل المعدنية باستخدام أدوات قطع متخصصة وآلات لتصنيع مكونات ذات أبعاد وشكل وتشطيبات سطحية دقيقة.

ما المقصود فعليًّا بتشغيل الأجزاء المعدنية

في جوهرها، تشمل معالجة المعادن قطع المواد غير المرغوب فيها بشكل استراتيجي من كتلة معدنية صلبة حتى يظهر الشكل المطلوب. ويمكن تشبيه هذه العملية بالنحت، لكن بدلًا من النُّقُوش والرخام، يستخدم العاملون في هذا المجال أدوات قطع دوارة وفولاذًا أو ألومنيومًا مُصلَّبًا. وتعتمد هذه العملية على حركات خاضعة للرقابة بين أداة القطع وقطعة العمل لتحقيق تحملات دقيقة غالبًا ما تقاس بالألف من البوصة.

وخلافًا للتصنيع الإضافي، الذي يبني الأجزاء طبقةً تلو الأخرى ، تتطلب عمليات معالجة الأجزاء أن تبدأ بكمية أكبر من المادة مما تحتاجه فعليًّا. ويتم إزالة الفائض على هيئة رقائق معدنية، تاركًا وراءه الجزء النهائي فقط. وتؤدي هذه الطريقة إلى دقة أبعاد استثنائية وجودة سطحية ممتازة، يصعب على غيرها من طرق التصنيع مطابقتها.

من المادة الخام إلى المكوِّن النهائي

تتبع الرحلة من المادة الخام إلى الأجزاء المعدنية المشغولة مسارًا متوقعًا. وتبدأ هذه الرحلة باختيار المادة المناسبة، سواء كانت قضبان ألمنيوم أو صفائح فولاذ مقاوم للصدأ أو سبائك متخصصة. ثم يثبّت العاملون في مجال التشغيل القطعة المراد تشغيلها في أداة آلية، وينفّذون سلسلةً من العمليات التي تشمل التشغيل بالدوران (الخراطة)، والتشغيـل بالطحن، والثقب، أو الجلخ، وذلك حسب هندسة الجزء المطلوبة.

وما الذي يجعل هذه العملية لا غنى عنها في مختلف الصناعات؟ الدقة والقابلية للتكرار. وبمجرد إعداد برنامج التشغيل الآلي، يمكن للمصنّعين إنتاج مئات أو حتى آلاف المكونات المتطابقة من حيث المواصفات وجودة التصنيع. فمنذ الغرسات الطبية التي تتطلب دقةً على مستوى الميكرونات، ووصولاً إلى المعدات الصناعية الثقيلة، تشكّل الأجزاء المشغولة العمود الفقري لأغلب المنتجات المصنّعة التي نتعامل معها يوميًّا.

إن فهم هذه المبادئ الأساسية يضعك في موقف أقوى عند تقييم الموردين أو مقارنة العروض السعرية أو تصميم القطع لغرض الإنتاج. وستكشف الأقسام التالية عن العمليات المحددة والمواد وعوامل التكلفة التي تؤثر فعليًّا في قرارات تصنيع القطع المعدنية.

مقارنة العمليات الأساسية للتصنيع الآلي

لقد فهمت الآن ما يشمله تصنيع القطع المعدنية آليًّا، لكن كيف تعرف العملية الأنسب لمشروعك؟ هنا بالضبط يتركك معظم الموردين في حيرة من أمرك. فهم يسردون القدرات المتاحة دون شرح الوقت المناسب الذي تكون فيه كل طريقة مناسبة حقًّا. ولنغيّر هذا الواقع من خلال تحليل العمليات الأربع الأساسية وتقديم إطار اتخاذ القرار الذي تحتاجه.

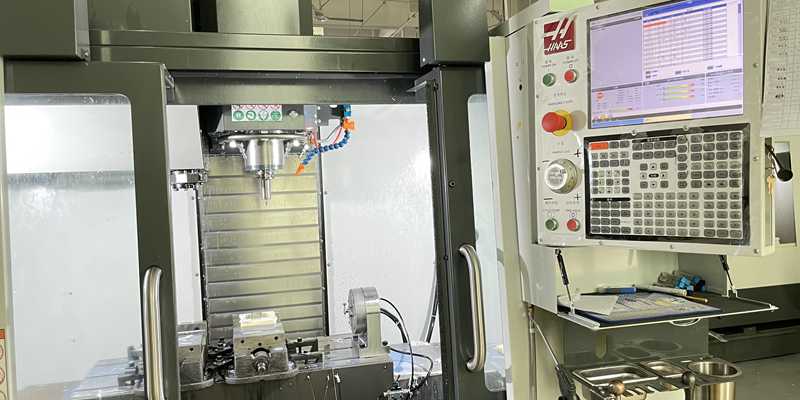

الطحن باستخدام التحكم العددي الحاسوبي مقابل عمليات التشغيل بالدوران

تخيل شكل قطعتك الهندسي. هل تدور حول محور مركزي، مثل عمود أو بطانة؟ أم أنها تتضمّن أسطحًا مسطحة وجُيوبًا وتفاصيل معقدة؟ إن إجابتك على هذا السؤال تحدد ما إذا كانت التشغيل الآلي باستخدام الحاسوب للدوران (CNC turning) أو التشغيل الآلي الدقيق باستخدام الحاسوب للطحن (precision CNC milling) هي نقطة البداية الأنسب لك.

في التشغيل الآلي بالحاسوب (CNC) للدوران، يدور قطعة العمل بينما تتحرك أداة القطع الثابتة على سطحها. وهذا يجعل هذه الطريقة مثاليةً للمكونات الأسطوانية مثل الدبابيس والبطانات والوصلات المُسنَّنة. وتتفوق هذه العملية في إنتاج أقطار خارجية ناعمة، وفتحات داخلية، وأسطح مائلة ذات تركيز مركزي ممتاز.

أما في التشغيل الآلي بالحاسوب (CNC) للطحن، فتتغيّر الآلية: إذ تدور أداة القطع بينما تبقى قطعة العمل ثابتة أو تتحرّك على طول محاور متعددة. ويمكن لماكينة القطع الرقمية الخاضعة للتحكم العددي أن تُنتج أسطحًا مسطحة، وشقوقًا، وجيوبًا، وتفاصيل ثلاثية الأبعاد معقدة لا يمكن للدوران تحقيقها إطلاقًا. وعندما يتضمّن التصميم عناصر بزوايا مختلفة أو يتطلّب تشغيلًا متعدد الجوانب، يصبح الطحن الحل الأمثل الذي تلجأ إليه.

توسع مخارط التحكم العددي بالحاسوب الحديثة متعددة المحاور الإمكانياتَ أكثر فأكثر. ويمكن لماكينات الخمسة محاور أن تقترب من قطعة العمل من أي زاويةٍ تقريبًا، مما يمكّن من تشغيل مكونات الطيران الفضائية المعقدة والأجهزة الطبية باستخدام التحكم العددي بالحاسوب في إعدادٍ واحدٍ فقط. وهذا يقلل من وقت المناورة ويزيد من الدقة، لأن القطعة لا تحتاج أبدًا إلى إعادة وضعها بين العمليات.

متى يكون الحفر والطحن منطقيين؟

غالبًا ما يعمل الحفر والطحن جنبًا إلى جنب مع التشغيل بالماكينة (التنعيم) والدوران بدلًا من استبدالهما. ويمكن اعتبارهما أدوات متخصصة لمواجهة تحديات محددة.

يُنشئ الحفر فتحاتٍ، سواء كانت فتحات عابرة أو فتحات عمياء أو فتحات ذات رأس مدبب. وعلى الرغم من أن مخارط التحكم العددي بالحاسوب يمكنها إنشاء فتحات باستخدام أدوات التنصيب الطرفية (End Mills)، فإن عمليات الحفر المخصصة باستخدام الثقوب الملتفة (Twist Drills) أو أدوات الحفر المتخصصة تظل أسرع وأكثر اقتصاديةً لإنشاء عدد كبير من الفتحات. وعادةً ما تبدأ كل فتحة تثبيت برغي أو فتحة تحديد الموضع أو ممر سائل بعملية حفر.

يُطبَّق الطحن عندما تحتاج إلى تشطيب سطحي استثنائي أو تحملات دقيقة جدًّا لا يمكن للعمليات الأخرى تحقيقها بموثوقية. فقد تحقِّق عملية القطع باستخدام ماكينة التحكم العددي (CNC) عبر التشغيل بالطحن أو التشغيل بالدوران تحملات تصل إلى الدرجة IT7 تقريبًا، لكن عملية الطحن تتيح الوصول إلى درجات تحمل أدق مثل IT6 أو IT5 مع إنتاج تشطيب سطحي يشبه المرآة وقيمة خشونة سطحية أقل من ٠٫٤ ميكرومتر Ra. وبعد أن تُخضع المكوِّنات لمعالجة حرارية لتزداد صلابتها، تصبح عملية الطحن غالبًا الطريقة العملية الوحيدة لتصحيح أي تشوهات طفيفة والوصول إلى الأبعاد النهائية.

مطابقة العملية مع هندسة القطعة

يتعلَّق اختيار العملية المناسبة بفهم المزايا التي تتميَّز بها كل طريقة. واستخدم جدول المقارنة هذا كدليل مرجعي سريع لك:

العملية	التطبيقات النموذجية	التسامح القابل للتحقيق	جودة السطح (Ra)	الهندسات المثلى للأجزاء
CNC تدوير	المحاور، والبطانات، والمكونات ذات الخيوط، وأكمام المحامل	من الدرجة IT10 إلى الدرجة IT7	من ١٢٫٥ إلى ١٫٦ ميكرومتر	الأجزاء الأسطوانية والمتّسمة بالتناظر المحوري
تصنيع باستخدام الحاسوب CNC	الغلاف الخارجي، والدعائم، والألواح، والأسطح الثلاثية الأبعاد المعقدة	من الدرجة IT10 إلى الدرجة IT7	من ١٢٫٥ إلى ١٫٦ ميكرومتر	الأجزاء المنشورية متعددة الميزات والمنحوتة
الحفر	ثقوب البراغي، وثقوب التموضع، وممرات السوائل	من الدرجة IT12 إلى الدرجة IT10	>12.5 ميكرومتر (خشن)	سمات الثقوب بعمق وقطر مختلفين
الطحن	أسطح المحاور الدوّارة، والمسارات التوجيهية، والأسطح المُصلَّبة	IT6 إلى IT5	1.6 إلى 0.1 ميكرومتر	الأسطح التي تتطلب تشطيبًا دقيقًا أو تحكُّمًا صارمًا في الأبعاد

عند تقييم مشروعك، اطرح هذه الأسئلة:

• هل الجزء مستديرٌ أو أسطوانيٌّ في المقام الأول؟ فكِّر في عملية التشغيل بالدوران أولًا.
• هل يحتوي التصميم على أسطح مسطحة أو جيوب أو سمات بزاوية؟ إن عملية الطحن تتعامل مع هذه السمات بكفاءة.
• هل هناك حاجة إلى ثقوب متعددة؟ إن عمليات الحفر المخصصة توفر الوقت والتكلفة.
• هل تتطلب المواصفات النهائية تشطيبات سطحية أقل من ١٫٦ ميكرومتر (Ra) أو تحملات أضيق من IT7؟ خطط لعملية الطحن كخطوة نهائية.

تتطلب العديد من المكونات المستخدمة في العالم الحقيقي عمليات متعددة. فقد تبدأ جسم صمام هيدروليكي بالتشغيل باستخدام ماكينة التحكم العددي (CNC) للدوران لإنشاء الفتحة الأسطوانية، ثم تنتقل إلى عملية التفريز لأسطح التثبيت وميزات المنافذ، وتنتهي بعملية الطحن على الأسطح الحرجة الخاصة بالإغلاق. ويساعد فهم كيفية تفاعل عمليات التشغيل باستخدام ماكينة التحكم العددي (CNC) عبر هذه العمليات المختلفة في التواصل مع الموردين بشكل أكثر فعالية وتجنب التكاليف غير الضرورية.

وبعد توضيح اختيار العملية، تأتي الخطوة الحاسمة التالية وهي اختيار المعدن المناسب لتطبيقك، إذ يؤثر هذا الاختيار تأثيرًا كبيرًا على قابلية التشغيل وكذلك على أداء الجزء النهائي.

اختيار المعدن المناسب لأجزاء التشغيل الميكانيكي

لقد حددتم العملية المناسبة للتشطيب الميكانيكي لمشروعكم. والآن تأتي مرحلة اتخاذ قرارٍ يؤثر في كل شيء، بدءًا من التكلفة لكل قطعة ووصولًا إلى الأداء على المدى الطويل: ألا وهي اختيار المادة. ومن المثير للدهشة أن العديد من الموردين يقدّمون خيارات المواد دون شرح السبب الذي يجعل إحداها أفضل أداءً من الأخرى في تطبيقكم المحدد. ولنُسدَّ هذه الفجوة المعرفية معًا.

سبائك الألومنيوم للدقة الخفيفة الوزن

عندما يكون تشطيب الألومنيوم في مقدمة قائمة متطلباتكم، فأنتم بذلك تختارون الخيار الأكثر اقتصاديةً ومرونةً في تطبيقات لا تحصى. فسبائك الألومنيوم توفر نسبة ممتازة بين القوة والوزن، ومقاومة طبيعية للتآكل، وقدرة استثنائية على التشغيل الآلي تساهم في خفض تكاليف الإنتاج.

ولكن أي درجةٍ يجب أن تحددوها؟ والإجابة تعتمد على متطلبات الأداء الخاصة بكم:

ألمنيوم 6061 يُعتبر كـ درجةٌ متينة تُستخدم في التطبيقات العامة . وهي تُشغَّل آليًّا بسلاسة تامة، وتُلحَم بسهولة، كما يمكن إخضاعها لعملية الأكسدة الكهربائية (Anodizing) لتعزيز صلادة السطح ومقاومته للتآكل. فإذا كنتم تصنعون نماذج أولية أو قطعًا لا تتطلب قوةً استثنائية، فإن الدرجة 6061 عادةً ما توفِّر أفضل قيمة.

ألمنيوم 7075 يُفعَّل هذا السبائك عند الحاجة إلى قوة عالية تصبح فيها المتانة أمرًا بالغ الأهمية. وتُستخدم عادةً في تطبيقات الطيران والفضاء، ويمكن معالجتها حراريًّا لتحقيق درجات صلادة مماثلة لبعض أنواع الفولاذ مع الحفاظ على الميزة المتمثلة في خفة وزن الألومنيوم. أما الثمن الذي يُدفع مقابل ذلك؟ فهو ارتفاع تكلفة المادة وانخفاض طفيف في القابلية للتشغيل مقارنةً بالسبائك من الدرجة 6061.

يمكن إخضاع كلا الدرجتين لعملية التأكسد الكهربائي (Anodizing)، حيث يضيف التأكسد من النوع الثاني (Type II) ما يقارب ٥ ميكرومتر لكل جانب، بينما يُكوِّن التأكسد من النوع الثالث (Type III) — أو ما يُعرف بالتأكسد الصلب — طبقةً سميكة تتراوح بين ١٢ و٢٥ ميكرومترًا لكل جانب. ويجب أخذ هذه الزيادات في السماكة في الاعتبار عند تحديد أبعاد الميزات الحرجة.

معايير اختيار الفولاذ والفولاذ المقاوم للصدأ

هل تحتاج إلى مقاومة أعلى للشد أو التآكل أو أداء أفضل في البيئات الصعبة؟ إن الفولاذ المقاوم للصدأ والفولاذ السبائكي يوفِّران ما لا يمكن للألومنيوم تقديمه.

يعتبر المادة 303 من الفولاذ المقاوم للصدأ عندما تحتاج إلى قابلية ممتازة للتشغيل في الإنتاج الضخم. فمحتوى الكبريت فيه يحسِّن من كسر الرقائق ويزيد من سرعات القطع، مما يجعله مثاليًّا لتصنيع الصواميل والبراغي والتجهيزات. أما التنازل المقابل لذلك؟ فهو انخفاض طفيف في مقاومة التآكل مقارنةً بأشباهه من الدرجات الأخرى.

الفولاذ المقاوم للصدأ 304 يمثّل الخيار الأكثر شيوعًا للتطبيقات العامة المقاومة للتآكل. وهو يتعامل بكفاءة مع معظم الظروف البيئية والوسائط التآكلية، رغم أن سرعة تشغيله أقل من سرعة تشغيل السبائك المصنوعة من الفولاذ المقاوم للصدأ من النوع 303.

بالنسبة للبيئات البحرية أو عمليات المعالجة الكيميائية أو التطبيقات الطبية، الفولاذ المقاوم للصدأ 316L يوفّر مقاومةً فائقة للتآكل، لا سيما ضد الكلوريدات والمحاليل المالحة. وتشير العلامة "L" إلى محتوى منخفض من الكربون، ما يحسّن قابلية اللحام ويقلل من ترسب الكربيدات. ووفقًا للمواصفات الصناعية، يُخضع الفولاذ المقاوم للصدأ من النوع SS316L عادةً لعملية التلميع الكهربائي (Electropolishing) في المكونات الطبية والصيدلانية التي تتطلب أقصى درجات النظافة.

معادن متخصصة للتطبيقات المطالبَة

تتطلّب بعض المشاريع مواد تتجاوز حدود الألومنيوم والفولاذ المقاوم للصدأ القياسيين. وهنا بالضبط تكتسب المعادن المتخصصة أسعارها المرتفعة.

نحاس 360 (C36000) تُقدِّم واحدةً من أعلى درجات القابلية للتشغيل بين جميع المعادن. وإذا كانت تطبيقاتك تتطلَّب توصيلًا كهربائيًّا ممتازًا، أو احتكاكًا منخفضًا، أو مظهرًا زخرفيًّا بلون الذهب، فإن تشغيل سبائك البرونز والنحاس يحقِّق نتائج استثنائية بسرعات إنتاج عالية. وتستفيد عمليات التصنيع باستخدام الحاسب الآلي (CNC) للبرونز من الخصائص المُيسِّرة للقطع في هذه السبائك، حيث تظهر مكوِّنات البرونز المُصنَّعة باستخدام الحاسب الآلي عادةً في الموصلات الكهربائية ومكوِّنات الصمامات والأجهزة المعمارية. وعند تشغيل سبائك البرونز مثل C36000، يمكنك توقُّع تحسُّنٍ في عمر الأدوات بنسبة ٣٠–٥٠٪ مقارنةً بعمليات التشغيل على الفولاذ المقاوم للصدأ.

التيتانيوم يتميَّز هذا المعدن بجذب الانتباه في التطبيقات الجوية والفضائية وزراعة الغرسات الطبية، حيث تكون نسبة القوة إلى الوزن والتوافق الحيوي هما العاملان الأهم. وكن مستعدًّا لسرعات قطع أبطأ، وأدوات تخصُّصية، وتكاليف تصل إلى ثلاثة إلى خمسة أضعاف تكلفة الألومنيوم.

النحاس يتفوق في تطبيقات التوصيل الحراري والكهربائي. وعلى الرغم من أنه ألين من معظم المواد المستخدمة في التشغيل الآلي، فإنه يتطلب اهتمامًا دقيقًا بهندسة الأداة وعوامل القطع لمنع تكون الحواف البارزة وتحقيق تشطيبات سطحية نظيفة.

اختيار المادة بنظرة سريعة

استخدم جدول المقارنة هذا لمطابقة المواد مع متطلبات مشروعك بسرعة:

المادة	تصنيف القابلية للتشغيل الآلي	التطبيقات النموذجية	اعتبار التكلفة	الخصائص الميكانيكية الرئيسية
ألمنيوم 6061	ممتاز	أجزاء عامة الغرض، نماذج أولية، أغلفة	منخفض	قوة جيدة، ومقاومة ممتازة للتآكل، وقابلة للحام
ألمنيوم 7075	جيد	مكونات الطيران والفضاء، التطبيقات الخاضعة لأحمال عالية	متوسطة	قوة عالية (قابلة للتصلب بالحرارة)، مقاومة ممتازة للإرهاق
ستانلس ستيل 303	جيد	ملحقات تثبيت عالية الحجم، وصلات طيران وفضاء	متوسطة	متانة ممتازة، مقاومة جيدة للتآكل
الفولاذ المقاوم للصدأ 304	معتدلة	معدات الأغذية، حاويات كيميائية، استخدام عام	متوسطة	مقاومة ممتازة للتآكل، قابلية جيدة للحام
الفولاذ المقاوم للصدأ 316L	معتدلة	الصناعات البحرية، والأجهزة الطبية، وتجهيز المواد الكيميائية	متوسطة - عالية	مقاومة استثنائية للتآكل، ومناسبة جدًّا للبيئات القاسية
النحاس c36000	بارز	موصلات كهربائية، وصمامات، وأجزاء تزيينية	متوسطة	توصيل كهربائي عالٍ، احتكاك منخفض، ومقاومة طبيعية للتآكل
التيتانيوم	فقراء	هياكل طيران فضائية، وزرعات طبية	مرتفع	قوة استثنائية بالنسبة للوزن، توافق حيوي
النحاس	جيد	مشتِّتات حرارية، وأعمدة توزيع كهربائية، ومكونات حرارية	متوسطة - عالية	أعلى توصيل حراري/كهربائي

العوامل الرئيسية في قرارك بشأن المادة

قبل الانتهاء من اختيارك للمادة، قيِّم هذه العوامل الحرجة:

• متطلبات القوة: هل ستحمل القطعة أحمالًا إنشائية، أو تتعرَّض لدورات إجهاد تعب، أو لظروف صدمية؟
• مقاومة التآكل: ما البيئة التي سيعمل فيها الجزء؟ ضع في الاعتبار التعرُّض للرطوبة أو المواد الكيميائية أو ماء البحر أو درجات الحرارة المرتفعة.
• قيود الوزن: هل تقليل الكتلة أمرٌ بالغ الأهمية لتطبيقك، مثلما هو الحال في قطاع الطيران أو المعدات المحمولة؟
• الخصائص الحرارية: هل يحتاج الجزء إلى توصيل الحرارة بكفاءة أو الحفاظ على استقراره عبر نطاقات درجات الحرارة؟
• الميزانية: يؤثر سعر المادة مباشرةً على سعر كل جزء. كما أن ارتفاع تصنيفات القابلية للتشكيـل يقلل من وقت التشغيل الآلي وتكاليف تآكل الأدوات.

تذكَّر أن اختيار المادة يؤثر على أكثر من مجرد سعر الشراء. فالمواد الأشد صلابةً مثل التيتانيوم تبطئ سرعات القطع وتسرِّع تآكل الأدوات، ما يرفع تكاليف التشغيل الآلي. أما المواد الأقل صلابةً مثل الألومنيوم والنحاس فتُقطَع بسرعة أكبر ولها عمر أطول للأدوات، مما يقلل النفقات الإنتاجية الكلية حتى لو كانت تكاليف المواد الأولية تبدو مماثلة.

وبعد تحديد مادتك، يصبح السؤال التالي: ما مدى ضيق التحملات المطلوبة فعليًّا؟ والإجابة عن هذا السؤال لها آثار تكلفة أكبر مما يدركه معظم المشترين.

التحملات والتشطيبات السطحية التي تهم فعليًّا

إليك ما لا يخبرك به معظم الموردين عادةً: تحديد حدود تسامح أضيق مما تتطلبه تطبيقك فعليًّا قد يضاعف أو حتى يثلّث تكاليف التشغيل الآلي. ومع ذلك، فإن تخفيف حدود التسامح بشكل مفرط قد يعرّض عملية التجميع للفشل ويؤدي إلى مشكلات في الأداء. وفهم المواضع التي تتطلب فيها الدقة بالفعل، والمواضع التي لا تتطلبها، هو ما يميّز المشاريع الفعّالة من حيث التكلفة عن تلك التي تتحول إلى كوارث مالية.

فهم فئات التسامح ومتى تكون ذات أهمية

فكّر في التسامح على أنه مدى التباين المسموح به بالنسبة للبعد المستهدف. فعندما تحدّد ثقبًا بقطر ١٠٫٠٠ مم مع تسامح ±٠٫٠٥ مم، فأنت تُبلغ المشغّل الآلي بأن أي قيمة بين ٩٫٩٥ مم و١٠٫٠٥ مم تُعتبر مقبولة تمامًا. ولكن ماذا يحدث إذا قلّصت هذا التسامح ليصبح ±٠٫٠١ مم؟

فجأةً، يحتاج المُشغل إلى سرعات قطع أبطأ، وتغيير الأدوات بشكل أكثر تكرارًا، وربما معدات متخصصة. وكل انخفاض طفيف في التسامح يضاعف هذه المتطلبات. ففي خدمات التشغيل الدقيق، غالبًا ما يعني الفرق بين العمل القياسي والعمل ذي التسامح الضيق الانتقال من الآلات العامة إلى معدات التحكم العددي بالحاسوب (CNC) عالية الدقة المزودة بأنظمة تعويض حراري.

إليك تقسيمًا عمليًّا لمدى التسامح الشائع وانعكاساته الواقعية:

• ±٠٫١٠ مم (±٠٫٠٠٤ بوصة): تشغيل عام قياسي. مناسب للأبعاد غير الحرجة، والهياكل الخارجية، والميزات التي لا تتداخل مع مكونات أخرى.
• ±٠٫٠٥ مم (±٠٫٠٠٢ بوصة): تشغيل دقيق قياسي. مناسب لمعظم الميزات الوظيفية، والثقوب الخاصة بالتثبيت، وInterfaces التجميع العامة.
• ±٠٫٠٢ مم (±٠٫٠٠٠٨ بوصة): حلول تشغيل عالية الدقة. مطلوبة لمواقع تركيب المحامل، وميزات المحاذاة، والتركيبات الدقيقة بين الأجزاء المتقابلة.
• ±٠٫٠١ مم (±٠٫٠٠٠٤ بوصة) أو أضيق: عمل فائق الدقة. مخصص للinterfaces الوظيفية الحرجة، وأسطح الإغلاق، والمكونات التي تؤثر دقتها على مستوى الميكرون مباشرةً في الأداء.

عند تقييم أجزاء التشغيل الآلي باستخدام الحاسوب (CNC) لمشروعك، اسأل نفسك: ما الذي يحدث فعليًّا إذا اختلف هذا البُعد بمقدار عُشر ملليمتر إضافي؟ وإذا كانت الإجابة هي "لا شيء ذي أهمية"، فهذا يعني أنك قد حددت فرصة لتقليل التكاليف دون التأثير على الوظيفة.

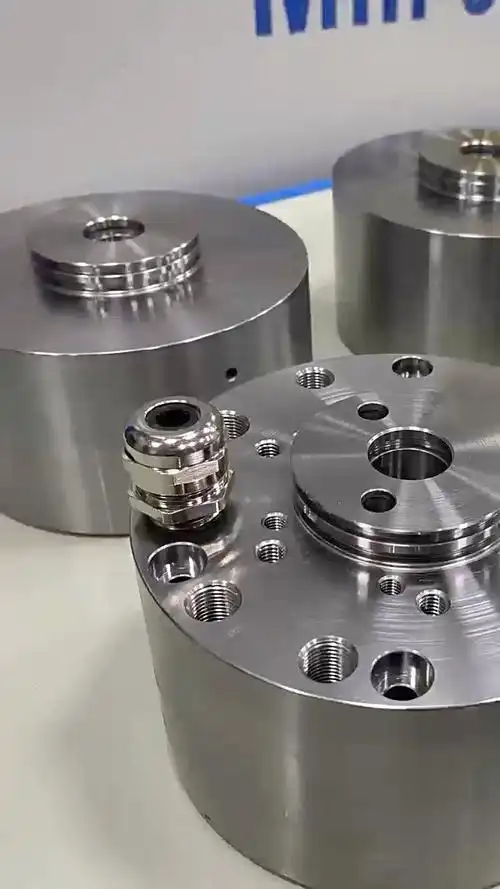

شرح معايير تشطيب السطح

يشير تشطيب السطح إلى النسيج المتبقي على الأسطح المشغَّلة آليًّا، ويُقاس كمتوسط خشونة (Ra) بوحدة الميكرومتر (μm) أو الميكروإنش (μin). وتترك كل عملية تشغيل باستخدام الحاسوب (CNC) علامات أداة مرئية، ويتطلب تحقيق تشطيب أكثر نعومة إجراء عمليات تشغيل إضافية، أو استخدام أدوات متخصصة، أو عمليات تشطيب ثانوية.

التشطيب القياسي كما هو بعد التشغيل الآلي يبلغ عادةً حوالي ٣,٢ ميكرومتر (١٢٥ ميكرو بوصة) Ra. ويُظهر هذا التشطيب مسارات الأداة بشكل مرئي، لكنه يعمل بشكل مثالي للأسطح الداخلية والميزات المخفية والمكونات التي لا يهم فيها المظهر الخارجي. ووفقاً لشركة هابس (Hubs)، يمكن لعمليات التشطيب تقليل قيمة Ra إلى ١,٦ أو ٠,٨ أو ٠,٤ ميكرومتر، حيث يؤدي كل تحسين في هذه القيمة إلى زيادة زمن التشغيل الآلي والتكلفة.

قيمة Ra	وصف التشطيب	كيفية تحقيقه	التطبيقات المناسبة
٣,٢ ميكرومتر (١٢٥ مايكرو إنش)	مخرَّت قياسية	عمليات التفريز/الحيك CNC الاعتيادية	الأسطح الداخلية، والأجزاء غير المرئية، والمكونات الوظيفية التي لا تشترط متطلبات جمالية
١,٦ ميكرومتر (٦٣ ميكرو بوصة)	تشطيب دقيق	عملية تشطيب بخفض معدل التغذية	الأسطح المرئية، والمكونات الدقيقة العامة، وأسطح التلامس المتقابلة
٠,٨ ميكرومتر (٣٢ ميكرو بوصة)	تشطيب آلي دقيق جداً	قصات تشطيب خفيفة، أدوات ذات حبيبات دقيقة	تشغيل معادن دقيق للأسطح الختمية، وأسطح المحاور الداعمة، والمكونات الهيدروليكية
٠٫٤ ميكرومتر (١٦ مايكرو إنش)	مصقول	عمليات الطحن أو التلميع	الأسطح البصرية، وخدمات التشغيل المعدني عالي الدقة للتطبيقات الطبية أو الفضائية
أقل من ٠٫٤ ميكرومتر	إنهاء المرآة	التجانس، أو التشغيل الفائق الدقة، أو التلميع الكهربائي	الأسطح العاكسة، والختم فائق الدقة، والمعدات العلمية المتخصصة

بالنسبة للألومنيوم المشغول وغيره من المعادن اللينة، فإن تحقيق تشطيبات دقيقة يكون أسهل مقارنةً بالمواد الأشد صلابة مثل الفولاذ المقاوم للصدأ أو التيتانيوم. وتؤثر قابلية المادة للتشغيـل تأثيرًا مباشرًا على جودة السطح التي يمكن تحقيقها اقتصاديًّا.

موازنة الدقة مع تكاليف الإنتاج

إليك واقع التكلفة الذي تُخفيه عادةً عروض الأسعار: فالتقليص من مدى التحمل من ±0.10 مم إلى ±0.01 مم قد يرفع تكاليف التشغيل الآلي بنسبة تتراوح بين ٢٠٠٪ و٤٠٠٪. وبالمثل، فإن تحديد خشونة سطحية قدرها ٠٫٤ ميكرومتر (Ra) بدلًا من ٣٫٢ ميكرومتر قد يضاعف سعر القطعة الواحدة بسبب العمليات الإضافية وأوقات الدورة الممتدة.

إن تحديد التحملات بذكاء يعني تطبيق المتطلبات الضيقة فقط حيثما تقتضي الوظيفة ذلك. ونورد فيما يلي بعض المبادئ التوجيهية:

عندما تكون التحملات الضيقة ضرورية فعليًّا:

• مقاعد المحامل وInterfaces التثبيت بالضغط التي يتحكم فيها الدقة البعدية في سلوك التوصيف
• الأسطح الختمية التي تؤدي الفجوات فيها إلى التسرب أو فقدان الضغط
• عناصر المحاذاة التي تُحدِّد بدقة مواضع المكونات الأخرى
• الأسطح المتداخلة في التجميعات الدوارة عالية السرعة
• المكونات الطبية أو الجوية والفضائية التي تفرض عليها اللوائح متطلبات دقة صارمة

عندما تكفي التحملات القياسية:

• الملامح الخارجية والأسطح التجميلية غير المرتبطة بأي واجهات وظيفية
• فتحات تفريغ للبراغي مع مساحة وافرة للتنوّع
• السمات الداخلية المخفية عن الأنظار والتي لا تؤثر على الأداء
• أجزاء نموذج أولي حيث يكتسب التحقق من التصميم أهمية أكبر من الدقة المطلوبة في مرحلة الإنتاج
• الدعامات، والأغطية، والمكونات الإنشائية التي لا تتطلب دقة في التركيب

وفقًا لإرشادات التحمل الصادرة عن شركة HM، غالبًا ما يحدّد المهندسون تحمّلات أكثر صرامة مما هو مطلوب «لضمان السلامة فقط»، لكن هذا النهج يؤدي إلى ارتفاع التكاليف دون تحسين الأداء الوظيفي. أما الاستراتيجية الأفضل فهي تحديد الأبعاد الحاسمة لوظيفة الجزء وتوصيلها بوضوح إلى المورد، مع تخفيف المتطلبات في باقي الأبعاد.

تذكّر أن تراكم التحمّلات عبر عدة سمات يؤدي إلى تضخّم التباين. فإذا اشتملت تجميعتك على خمسة أجزاء متداخلة، ولكل منها تحمّل ±٠٫٠٥ مم، فقد يصل التباين التراكمي عند الواجهة النهائية إلى ±٠٫٢٥ مم. وتتعامل خدمات التشغيل الدقيق عالية الدقة مع هذه المسألة من خلال تطبيق ضوابط هندسة الأشكال والتسامح (GD&T) مثل تحديد الموضع والتناسق بدلًا من فرض تحمّلات ضيقة بشكل عام في جميع الأماكن.

وبعد تحديد التحملات والتشطيبات بشكلٍ دقيق، يصبح السؤال المنطقي التالي هو: ما العوامل التي تُحدِّد في الواقع السعر النهائي المذكور في عرض الأسعار الخاص بك؟ والإجابة تتضمَّن عوامل يفضِّل معظم المورِّدين إبقاؤها سرًّا.

فهم العوامل المؤثِّرة في تكاليف التشغيل الآلي

هل طلبت يومًا عرض أسعار إلكترونيًّا لخدمات التشغيل الآلي وتساءلت كيف يتوصل المورِّدون إلى تلك الأرقام؟ فمعظم الشركات المنافسة تخفي منهجية تسعيرها خلف نماذج عروض الأسعار الفورية، مما يتركك في حيرةٍ بشأن العوامل التي ترفع التكلفة أو تخفضها فعلًا. لذا دعنا نكشف الستار ونمنحك الشفافية التي تستحقها عند وضع الميزانية الخاصة بالأجزاء المصنَّعة حسب الطلب.

العوامل المؤثِّرة في تكاليف تشغيل المعادن

يتكوَّن إجمالي تكلفة أي مكوِّن مُشغَّل آليًّا من خمسة عوامل رئيسية. ويساعد فهم كلٍّ منها في اتخاذ قراراتٍ أكثر ذكاءً فيما يتعلَّق بالتصميم واختيار المورِّدين:

• تكاليف المواد: تتفاوت أسعار المواد الخام بشكل كبير. فقد تبلغ تكلفة سبائك الألومنيوم ٥–١٥ دولارًا أمريكيًّا لكل كيلوجرام، بينما قد تتجاوز تكلفة التيتانيوم ٥٠–١٠٠ دولار أمريكي لكل كيلوجرام. وتؤثر تقلبات السوق ودرجة السبيكة وحجم القطعة الأولية التي تبدأ بها في تحديد هذا الرقم.
• وقت الجهاز: ويُعَدُّ هذا العنصر عادةً أكبر مكوِّن في التكلفة الإجمالية. ووفقًا لبيانات تسعير القطاع، تتراوح الأسعار بالساعة لعمليات التشغيل بالطحن والتشكيـل ثلاثي المحاور بين ٧٠ و١٢٥ دولارًا أمريكيًّا، بينما تتراوح أسعار التشغيل خماسي المحاور بين ١٥٠ و٢٥٠ دولارًا أمريكيًّا بالساعة. وبما أن الأشكال الهندسية المعقدة تتطلب مسارات أداة أكثر عدًّا، فإنها تستغرق وقت دورة أطول وبالتالي تكلفة أعلى.
• تعقيد الإعداد: وتتطلّب كل مهمة إعداد الآلة، بما في ذلك تثبيت قطعة العمل، وتحميل الأدوات، وتشغيل البرنامج. وهذه التكلفة لمرة واحدة تُوزَّع على كمية الطلب، لذا فإن الدفعات الصغيرة تمتص جزءًا أكبر من تكلفة الإعداد لكل قطعة.
• متطلبات التحمل: وكما ناقشنا سابقًا، فإن المواصفات ذات التحملات الضيقة تتطلب سرعات تغذية أبطأ، وتغييرات أدوات أكثر تكرارًا، وأوقات فحص إضافية. وبذلك فإن الانتقال من المواصفات القياسية إلى المواصفات الدقيقة قد يرفع تكاليف التشغيل بنسبة ٢٠٠–٤٠٠٪.
• العمليات الثانوية: إن المعالجة الحرارية، والتشطيب السطحي، والطلاء، والتفتيش تُضيف جميعها طبقات تكلفة إضافية تتجاوز التصنيع الآلي الأساسي. فقد يحتاج حامل الألومنيوم البسيط إلى إزالة الحواف الحادة فقط، في حين يتطلب ترس الفولاذ المُصلب معالجة حرارية، وطحنًا، وطبقة واقية.

وتؤثر هندسة القطعة مباشرةً على مقدار ما تدفعه. فتحتاج الجيوب العميقة إلى أدوات أطول تقطع ببطءٍ أكبر وتنحرف بسهولةٍ أكبر. كما تتطلب الجدران الرقيقة تقليل قوى القطع لمنع التشوه. أما الملامح المعقدة فهي تتطلب أدوات متخصصة وقدرات متعددة المحاور. وكل خيار تصميمي يزيد من صعوبة التشغيل الآلي ينعكس مباشرةً في أوقات الدورة الأطول وارتداء الأدوات.

تخفيضات الكمية والاقتصاديات الدفعية

وهنا حيث يُثمر فهم هيكل التكاليف حقًا. فمنحنى التكلفة من النموذج الأولي إلى الإنتاج يتبع نمطًا متوقعًا لا يشرحه معظم الموردين.

بالنسبة لنموذج أولي واحد، تتحمل أنت تكلفة الإعداد الكاملة، والتي قد تتراوح بين ١٠٠ و٣٠٠ دولار أمريكي حسب درجة التعقيد. أما إذا طلبت ١٠٠ قطعة متطابقة بدلًا من ذلك، فإن نفس تكلفة الإعداد تنقسم لتصل إلى ما بين دولارٍ أمريكي واحد وثلاثة دولارات أميركيّة فقط لكل وحدة. وهذا يفسّر سبب انخفاض تكلفة القطع المعدنية المخصصة عند طلبها بكميات إنتاجية إلى جزءٍ ضئيلٍ من سعر النموذج الأولي.

فكّر في هذا المثال من أرض الواقع: فقد تبلغ تكلفة قوس بسيط من الألومنيوم ٨٥ دولارًا أمريكيًّا للقطعة الواحدة، حيث تمثّل تكلفة الإعداد نحو ٦٠٪ من هذه التكلفة. أما عند طلب ٥٠ قطعة، فقد تنخفض التكلفة للوحدة الواحدة إلى ١٨ دولارًا أمريكيًّا. وفي حالة طلب ٥٠٠ قطعة، قد تنخفض التكلفة إلى ما بين ٨ و١٠ دولارات أميركية للقطعة. وبقيت مدة التشغيل الآلي (CNC) المطلوبة لكل قطعة ثابتة، بينما أصبحت التكاليف الثابتة هامشية تقريبًا.

عندما تطلب عرض أسعار لتصنيع قطع باستخدام الحاسب الآلي (CNC) عبر الإنترنت، يقوم الموردون حينها بحساب هذه النقطة الحرجة تلقائيًّا. ومعرفة هذه الآلية تساعدك على اتخاذ قرارات استراتيجية بشأن الطلبيات. فإذا كنت ستحتاج إلى مزيدٍ من القطع خلال العام القادم، فإن طلب دفعات أكبر مقدّمًا غالبًا ما يكون معقولًا من الناحية المالية، حتى بعد أخذ تكاليف الاحتفاظ بالموجودات في المخزون في الاعتبار.

قرارات التصميم التي توفر المال

يحدث أكبر خفض في التكاليف قبل أن تُقدِّم طلب اقتباسٍ حتى. ويمكن لمبادئ التصميم من أجل التصنيع (DFM) أن تخفض تكلفة كل قطعة بنسبة تتراوح بين ٢٠٪ و٥٠٪ دون المساس بوظيفتها. ووفقاً لإرشادات التصميم من أجل التصنيع الصادرة عن شركة «فيكتيف» (Fictiv)، فإن تصميم المنتج يُحدِّد ما نسبته نحو ٨٠٪ من تكلفة التصنيع، وبمجرد الانتهاء من التصاميم النهائية، يصبح لدى المهندسين مرونة أقل بكثير في خفض النفقات.

إليك نصائح عملية لتصنيع قطع مخصصة بتكلفة فعّالة:

• تبسيط الشكل الهندسي: اقضِ على السمات التي لا تخدم المتطلبات الوظيفية. فكل جيبٍ أو ثقبٍ أو انحناءٍ يزيد من وقت التشغيل الآلي. اسأل نفسك ما إذا كانت كل سمةٍ تحتاج فعلاً إلى وجودها.
• تجنب الجيوب العميقة والجدران الرقيقة: تتطلب التجاويف العميقة أدوات خاصة طويلة المدى تقطع ببطءٍ وتتآكل بسرعة. أما الجدران الرقيقة فهي تتطلب استراتيجيات تشغيل دقيقة لمنع الاهتزاز والتشوه.
• استخدم أحجام الثقوب القياسية: إن تحديد أحجام الثقوب الشائعة الاستخدام (مثل ٦ مم بدلاً من ٦٫٣٥ مم) يسمح للعاملين في مجال التشغيل الآلي باستخدام الأدوات الجاهزة المتاحة بدلاً من الحفر المخصص.
• حدِّد التحملات القياسية عند الإمكان: طبِّق تحملات ضيقة فقط على الواجهات الوظيفية. ويمكن أن يؤدي تخفيف الأبعاد غير الحرجة من ±0.02 مم إلى ±0.10 مم إلى خفض التكاليف بشكل كبير.
• الحد من الإعدادات: صمِّم القطع بحيث يمكن تشغيلها من اتجاهٍ واحد أو اتجاهين بدلًا من الحاجة إلى عمليات إعادة وضع متعددة. فكل عملية إعداد تضيف وقتًا وتُدخل احتمال حدوث أخطاء في المحاذاة.
• اختر موادًا اقتصادية التكلفة: إذا سمح تطبيقك بذلك، فإن اختيار سبيكة الألومنيوم 6061 بدلًا من الفولاذ المقاوم للصدأ 316L يمكن أن يخفض تكاليف المواد بنسبة ٦٠–٧٠٪ مع تحسين قابلية التشغيل الآلي.

العمل مع موردٍ ذي خبرة في المرحلة المبكرة من التصميم غالبًا ما يكشف عن فرص لتوفير التكاليف لا يمكنك اكتشافها بنفسك. فتقدم العديد من شركات تصنيع القطع المخصصة مراجعات لتصميم القابلية للتصنيع (DFM) التي تحدد عوامل التكلفة قبل بدء الإنتاج، مما يساعدك على تحسين التصاميم مع الحفاظ على متطلبات الأداء.

إن فهم عوامل التكلفة هذه يمنحك مركز تفاوض أقوى، ويساعدك على التعرف إلى حين تبدو العروض السعرية غير منطقية. ومع ذلك، فإن التشغيل الآلي نادرًا ما يكون الخطوة النهائية. فالإجراءات التي تلي إخراج القطع من الجهاز غالبًا ما تحدد ما إذا كانت مكوناتك ستعمل كما هو مقصود منها في التطبيقات الواقعية.

المعالجة اللاحقة والعمليات الثانوية

تبدو قطعك مثالية عند خروجها من جهاز التحكم العددي بالحاسوب (CNC)، لكن هل هي جاهزة فعليًّا للخدمة؟ إليك سرًّا يتجاهله معظم المورِّدين: فالتشغيل الآلي غالبًا ما يكون مجرد البداية. وتُحوِّل عمليات ما بعد المعالجة المكونات المشغَّلة خامًّا إلى قطعٍ تعمل بموثوقية تحت الظروف الواقعية. ومع ذلك، نادرًا ما يوضِّح المنافسون متى تكون هذه المعالجات ضرورية، أو كيف تؤثر على جدولك الزمني وميزانيتك.

المعالجة الحرارية لتحسين الأداء

تشمل المعالجة الحرارية دورات تحكم في التسخين والتبريد التي تُغيّر البنية الداخلية للمعدن، مما يُغيّر خصائصه الميكانيكية دون تعديل هندسته الخارجية. ووفقاً لمجموعة فدرال الأمريكية (The Federal Group USA)، فإن هذه العملية تتبع تسلسلاً متوقَّعاً: تسخين المادة إلى درجة حرارة محددة، ثم الاحتفاظ بها عند تلك الدرجة لضمان التوزيع الموحَّد للحرارة، ثم تبريدها بمعدلات تحكمٍ دقيقة لتحقيق الخصائص المرغوبة.

ولكن متى يحتاج مشروعك فعلاً إلى المعالجة الحرارية؟ ضع في اعتبارك هذه التطبيقات الشائعة:

• التصلب: تزيد من صلادة السطح ومقاومته للتآكل لمكونات مثل التروس والمحاور وأدوات القطع. ويؤدي التبريد السريع (الإطفاء) إلى تشكيل بنية مارتنسيتية صلبة، وهي مثالية للتطبيقات شديدة التعرّض للتآكل.
• تخفيف التوتر: تُزيل الإجهادات الداخلية الناتجة عن عمليات التشغيل الآلي، مما يمنع الانحناء أو التغيرات الأبعادية مع مرور الوقت. وهي أمرٌ بالغ الأهمية للمكونات الدقيقة التي تتطلب تحملات ضيقة.
• التسخين البطيء (Annealing): يُرخّص المادة لتحسين قابليتها للتشغيل أو لاستعادة مرونتها بعد التشغيل البارد. ويؤدي التبريد البطيء إلى تكوين بنية حبيبية دقيقة مع تحسين في المتانة.
• التصليد: يتم إجراء هذه العملية بعد التصلب لتقليل الهشاشة مع الحفاظ على معظم درجة التصلب المكتسبة. وتوازن بين القوة والمتانة لتطبيقات تتطلب أداءً عاليًا.

يكتسب التوقيت أهميةً بالغةً في عمليات المعالجة الحرارية. فبعض العمليات، مثل إزالة الإجهادات، تُجرى قبل المرورات النهائية للتشغيـل الآلي لضمان الاستقرار الأبعادي. أما عمليات أخرى، مثل التصلب السطحي، فتتم بعد التشغيـل الآلي، لكن قد يتطلب الأمر طحنًا لاحقًا لتصحيح أي تشوهات طفيفة ناتجة عن عملية التسخين.

الطلاءات الواقية وخيارات الطلاء الكهربائي

تضيف المعالجات السطحية طبقات واقية لمكافحة التآكل أو تقليل الاحتكاك أو تحسين المظهر. ويتحدد الخيار الأمثل وفقًا للبيئة التشغيلية المُستهدفة ومتطلبات الأداء.

التصفيف يُرَسِّب طبقة رقيقة من المعدن على سطح القطعة عبر عمليات كهروكيميائية. وفقًا لـ مجموعة ADDMAN والنيكل والكروم والزنك هي أكثر المعادن المستخدمة في عملية الطلاء شيوعًا. ولكلٍّ منها فوائد مميزة: فالنيكل يوفِّر مقاومة ممتازة للتآكل ويمكن أن يضيف صلادةً، أما الكروم فيُعطي تشطيبًا زخرفيًّا لامعًا مع مقاومة للبلى، والزنك يوفِّر حماية اقتصادية ضد التآكل لمكونات الفولاذ.

طلاء المسحوق تُطبَّق هذه الطريقة على هيئة مسحوق جاف باستخدام شحنة كهروستاتيكية، ثم تُعالج بالحرارة لتكوين طبقة نهائية متينة. وتتفوَّق هذه العملية في التطبيقات الخارجية التي تتطلَّب مقاومة التآكل والأكسدة. وهي متوفرة تقريبًا بأي لون وملمس، كما أن تكلفة الطلاء بالمسحوق أقل من العديد من البدائل الأخرى مع توفير حماية ممتازة.

وتختلف المعالجات السطحية للأجزاء المصنوعة من مادة الدلرين أو غيرها من البلاستيكات الهندسية مثل بلاستيك الدلرين اختلافًا كبيرًا. وهذه البوليمرات لا تحتاج عادةً إلى طلاءات لحماية ضد التآكل، لكن قد تستفيد من معالجات تزييتية لتقليل الاحتكاك في التطبيقات المنزلقة.

الأكسدة السطحية والتشطيب لأجزاء الألومنيوم

تتعرض مكونات الألومنيوم المصنعة باستخدام الحاسب الآلي (CNC) غالبًا لعملية الأكسدة الكهربائية (Anodizing)، وهي عملية كهروكيميائية تُنشئ طبقة واقية من أكسيد الألومنيوم تتداخل بشكل جزئي مع سطح القطعة. وعلى عكس الطلاءات التي توضع على السطح فقط، فإن الطبقات الناتجة عن الأكسدة تنمو كلٌّ من داخل السطح وأيضًا خارجه انطلاقًا من السطح الأصلي.

نوعان رئيسيان يخدمان أغراضًا مختلفة:

• التأكسد من النوع الثاني: تضيف ما يقارب ٥ ميكرومتر لكل جانب، وتُنتج تشطيبًا زخرفيًّا يتوفر بألوان متنوعة. وتوفر حماية جيدة ضد التآكل ومقاومة معتدلة للتآكل في التطبيقات العامة.
• النوع الثالث (الأكسدة الصلبة): تُكوِّن طبقة بسماكة ١٢–٢٥ ميكرومتر لكل جانب، مع تحسُّن ملحوظ في الصلادة ومقاومة التآكل. وهي مثالية لأجزاء الألومنيوم المصنَّعة باستخدام الحاسب الآلي (CNC) التي تتعرَّض لظروف احتكاكية شديدة أو التي تتطلب عمر خدمة أطول.

وتتناول عمليات التشطيب الميكانيكي نسيج السطح والمظهر الخارجي:

• التلميع: تُنشئ أسطحًا ناعمة وعاكسة عبر تحسين تدريجي باستخدام مواد كاشطة. وهي ضرورية للمكونات الجمالية أو في الحالات التي يؤثر فيها خشونة السطح على الأداء الوظيفي.
• الانفجار بالخرز: يُحرّك وسائط دقيقة ضد السطح لإنشاء نسيج غير لامع متجانس. ويُخفي علامات التشغيل البسيطة، ويُنتج تشطيبات جمالية متسقة.
• التقليب: يدور الأجزاء مع وسائط كاشطة لإزالة الحواف الحادة (التشويش) وتنعيم الأسطح في وقتٍ واحد. وهي طريقة فعّالة من حيث التكلفة للأجزاء الصغيرة التي تُنتَج بكميات كبيرة وتتطلب تفتيت الحواف وتحسين السطح.

كل خطوة من خطوات المعالجة اللاحقة تضيف وقتًا إلى جدول التصنيع الخاص بك. وقد تتطلب المعالجة الحرارية من يومٍ إلى ثلاثة أيام حسب حجم الدفعة وتعقيد العملية. أما الأكسدة الكهربائية والطلاء فيضافان عادةً من يومين إلى خمسة أيام. وبإدراج هذه العمليات في الجدول الزمني منذ البداية، يمكنك تجنّب المفاجآت المتعلقة بالتسليم، وضمان وصول أجزائك جاهزة للتجميع الفوري أو التشغيل.

معايير ضمان الجودة والتفتيش

لقد اكتملت عمليات التشغيل الميكانيكي والمعالجة اللاحقة لأجزاءك. وهي تبدو رائعة. لكن كيف يمكنك التأكد فعليًّا من أنها تتوافق مع المواصفات المطلوبة؟ هنا يكتفي معظم المورِّدين بالغموض، فيعرضون عليك صورًا مذهلة لمعداتهم دون أن يوضحوا كيف تُرْتَجِع أنظمة الفحص والجودة أجزاءً موثوقة تصل إلى خط تجميعك. دعونا نُزيل الغموض عن عمليات التحقق التي تميِّز الأجزاء المعدنية المشغَّلة بدقة عن الخردة الباهظة الثمن.

طرق فحص المكونات المشغَّلة

لا قيمة لعمليات تشغيل المعادن بدقة دون إجراء التحقق منها. وتستخدم مرافق تشغيل المعادن الحديثة عدة طرق للفحص، وذلك حسب درجة تعقيد الجزء ومتطلبات التحمل المسموح بها:

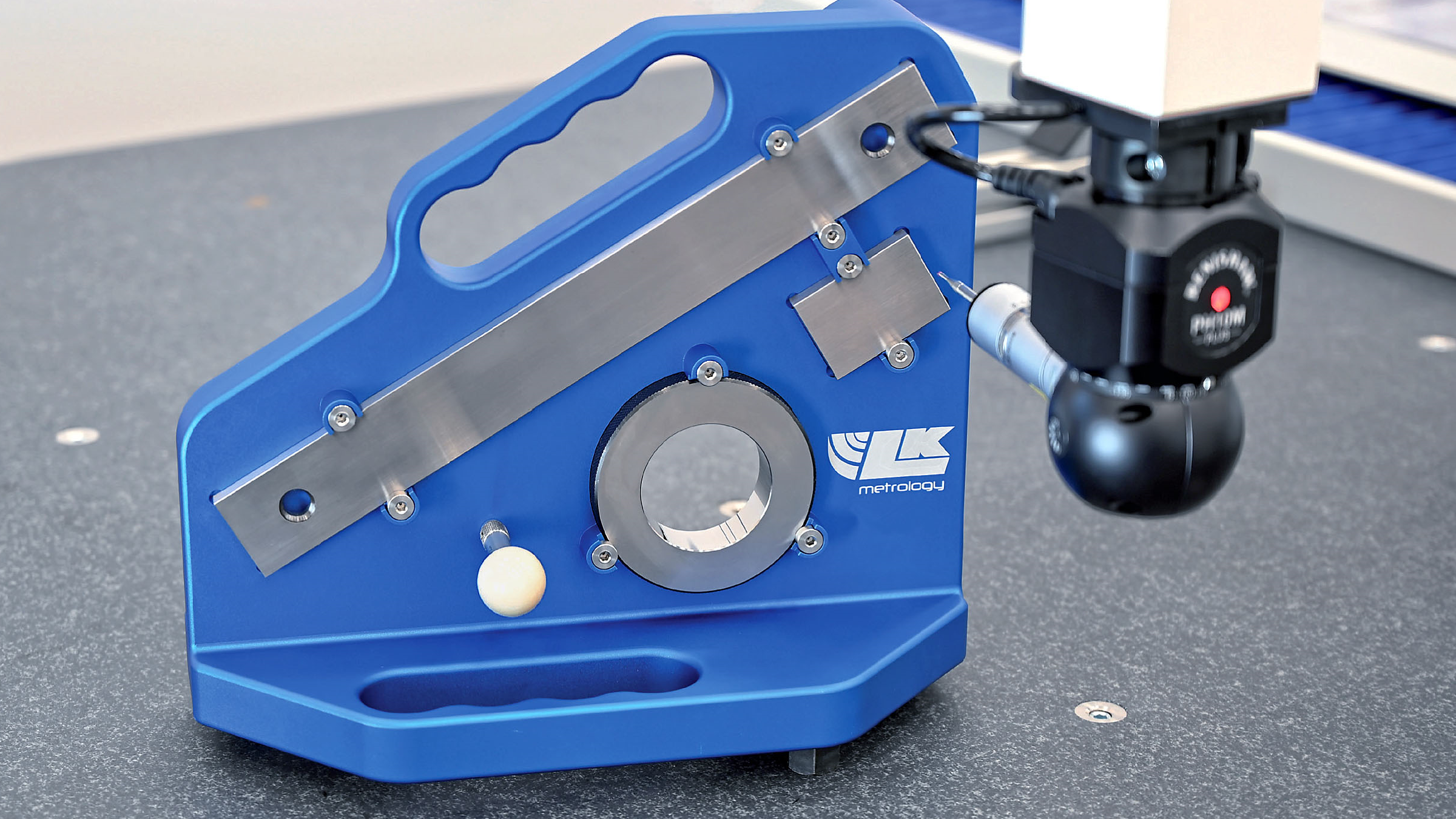

آلات قياس التنسيقات (CMM) تمثل أنظمة القياس الإحداثي (CMM) المعيار الذهبي للتحقق من الأبعاد. وتستخدم هذه الأنظمة الخاضعة للتحكم الحاسوبي مجسات لمسية لقياس نقاط دقيقة على جزئك، مُقارنةً الأبعاد الفعلية بالمواصفات الواردة في النموذج ثلاثي الأبعاد (CAD). وفقًا لـ MachineStation يمكن لقياس آلة قياس الإحداثيات (CMM) التحقق من التحملات التي لا يمكن لطرق القياس اليدوية اكتشافها بشكلٍ موثوقٍ، مما يضمن الدقة في الأشكال ونهاية السطح التي تعد بها عمليات التشغيل بالتحكم العددي (CNC).

علم قياس خشونة السطح يُحدِّد خشونة السطح بدقة تفوق الفحص البصري. حيث يمرّ مسبار على سطح القطعة المشغولة، مسجّلاً القمم والقيعان لحساب قيمة معامل الخشونة (Ra) وغيرها من معايير الخشونة. ويؤكّد هذا القياس الموضوعي ما إذا كانت مواصفات النهاية المطلوبة قد تحقّقت فعلاً.

أدوات التحقق البُعدي تتعامل بكفاءة مع عمليات الفحص الروتينية:

• الميكرومترات والكاليبرات للفحوصات البُعدية السريعة الموضعية
• مقاييس التمرير/الرفض (Go/no-go gauges) للتحقق من جودة الإنتاج عالي الحجم
• مقاييس الثقوب لقياس الأقطار الداخلية
• مقاييس الارتفاع للتحقق من الأبعاد الرأسية
• المقارنات الضوئية للتحقق من الملامح والهيئة الخارجية

لتحقيق التشغيل الدقيق عالي الأداء، يجمع الموردون بين هذه الطرق بشكل استراتيجي. فقد تشمل فحوصات القطعة الأولى قياسات شاملة باستخدام جهاز قياس الإحداثيات (CMM) لجميع الأبعاد الحرجة، بينما تُجرى عمليات الفحص أثناء التصنيع باستخدام أدوات يدوية أسرع لاكتشاف أي انحراف قبل أن يؤدي إلى إنتاج قطع معيبة.

شهادات الجودة المهمة

تُثبت الشهادات التزام المورد بإدارة الجودة وفق منهجية منظمة. لكن أيًّا من هذه الشهادات هو بالفعل ذي صلةٍ بتطبيقك؟ وفقًا لمجلة «دليل ورش الآلات» (Machine Shop Directory)، فإن الشهادات لا تدل فقط على الامتثال الورقي: «بل هي التزامٌ بالتميز في كل قطعة نصنعها.»

• ISO 9001: معيار إدارة الجودة الأساسي القابل للتطبيق عبر مختلف الصناعات. ويُرسي هذا المعيار إجراءات موثَّقة، وعمليات تدقيق دورية، ومتطلبات تحسين مستمر. ويطلب ما يقارب ٦٧٪ من الشركات المصنِّعة الأصلية (OEMs) هذا التصديق من مورديها.
• IATF 16949: معيار الجودة الخاص بصناعة السيارات، الذي يبني على معيار ISO 9001 مع إضافات تتضمن متطلبات إضافية لمنع العيوب وإدارة سلسلة التوريد. وهو شرطٌ أساسيٌّ لموردي المكونات الخاصة بالسيارات.
• AS9100: معيار الجودة الخاص بقطاع الطيران والدفاع. ويضيف متطلبات صارمة تتعلق بإمكانية التتبع، وإدارة التكوين، وتقييم المخاطر تتجاوز المتطلبات العامة القياسية الدولية (ISO).
• ISO 13485: معيار جودة تصنيع الأجهزة الطبية، مع التركيز على الامتثال التنظيمي وسلامة المنتج طوال دورة حياة الجهاز.

عند تقييم خدمات التشغيل الآلي باستخدام الحاسب (CNC) من مزوِّدين مثل MW+ ومزودين مشابهين، فإن حالة الشهادة تدل على استثمارهم في بنية الجودة الأساسية. وتتعرَّض الشركات الحاصلة على الشهادة لعمليات تدقيق رقابي دوري، وإعادة شهادة كاملة كل ثلاث سنوات، مما يضمن المساءلة التي تفتقر إليها العمليات غير الحاصلة على شهادات.

الرقابة الإحصائية على العمليات في التشغيل الآلي الحديث

كيف يحافظ المورِّدون على الاتساق عبر آلاف القطع المتطابقة؟ إن مراقبة العمليات الإحصائية (SPC) توفر الإجابة. ووفقاً لإرشادات الصناعة الخاصة بـ SPC، فإن هذه المنهجية تراقب بيانات الإنتاج الفعلية في الوقت الحقيقي للكشف عن الانحرافات قبل أن تتحول إلى مشكلات جودة.

ويشمل تنفيذ مراقبة العمليات الإحصائية (SPC) عدة عناصر رئيسية:

• جمع البيانات: تسجيل معايير العملية الأساسية، بما في ذلك تآكل الأدوات، وسرعة القطع، ومعدل التغذية، والدقة الأبعادية أثناء الإنتاج
• تطوير مخططات التحكم: إنشاء عروض مرئية تُظهر كيف تتغير المتغيرات الرئيسية مع مرور الزمن، مع حدود تحكم مُحددة مسبقاً
• كشف الشذوذ: مراقبة المخططات باستمرار لتحديد اللحظة التي تتجاوز فيها النقاط البيانات حدود التحكم، ما يشير إلى عدم استقرار العملية
• التحقيق في السبب الجذري: تحليل حالة المعدات ومعايير العملية وظروف المواد عند ظهور أي انحرافات
• الإجراءات التصحيحية: ضبط المعايير، أو تحسين الإعدادات، أو استبدال الأدوات قبل حدوث العيوب

ما الفائدة العملية؟ إن منهجية التحكم الإحصائي في العمليات (SPC) تكتشف الانحرافات الأبعادية وأنماط تآكل الأدوات والتغيرات في العملية قبل أن تؤدي إلى إنتاج أجزاء خارج الحدود المسموح بها. وبدل اكتشاف المشكلات أثناء الفحص النهائي، يمنع المصنعون هذه المشكلات أثناء مرحلة الإنتاج ذاتها. وتُميِّز هذه القدرة على المراقبة المستمرة المورِّدين الذين يقدِّمون جودةً متسقةً أولئك الذين يعتمدون على فرز الأجزاء الجيدة عن الرديئة بعد الانتهاء من التصنيع.

تؤثر أنظمة الجودة وقدرات الفحص بشكل مباشر على ما إذا كانت المكونات المصنعة تعمل وفقًا للغرض المقصود منها في تطبيقاتها النهائية. وبالحديث عن التطبيقات، فإن فهم كيفية استفادة القطاعات المختلفة من هذه القدرات يُظهر العوامل الأهم بالنسبة لقطاعك المحدد.

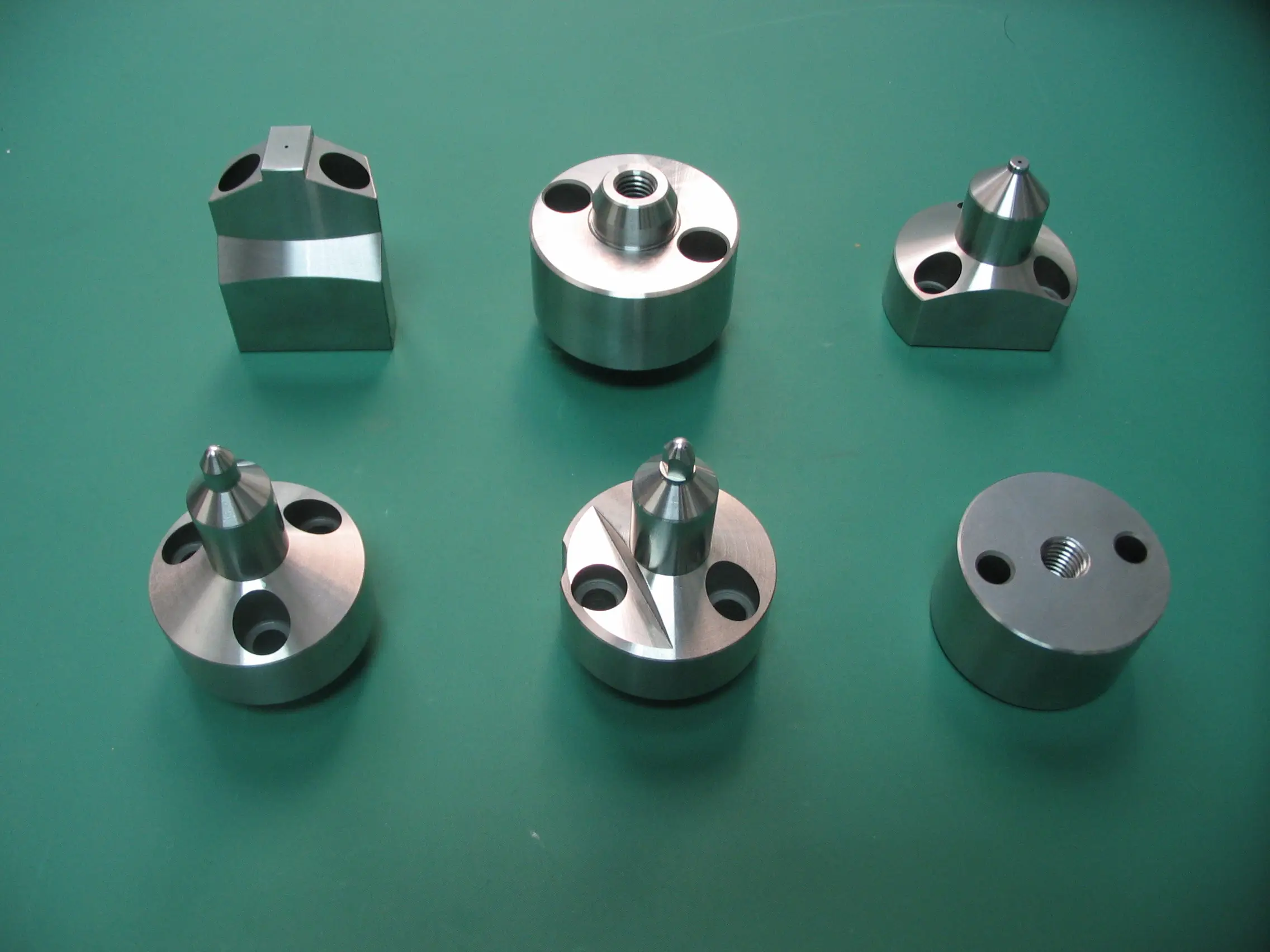

التطبيقات الصناعية للأجزاء المعدنية المصنعة

لقد تعلّمتَ عن العمليات والمواد والتسامحات وأنظمة الجودة. لكن كيف يتحول كل هذا إلى مكونات فعلية في العالم الحقيقي؟ إن فهم المتطلبات الخاصة بكل قطاعٍ يكشف سبب أهمية مواصفات معينة، ويساعدك على التواصل مع الموردين بفعالية أكبر. ويفرض كل قطاع متطلباتٍ فريدةً تؤثر في خيارات المواد ومتطلبات الدقة واحتياجات الشهادات.

المكونات والوحدات الهيكلية للسيارات

تستهلك صناعة السيارات قطعًا معدنية مشغولة آليًّا أكثر من أي قطاعٍ آخر تقريبًا. فمنذ كتل المحركات وحتى مكونات التعليق، تُوفِّر عمليات التشغيل الآلي الدقيقة باستخدام الحاسب (CNC) الدقة البُعدية وجودة السطح اللتين تتطلبهما المركبات الحديثة.

ووفقًا لشركة MFG Solution، تشمل تطبيقات التشغيل الآلي للسيارات باستخدام الحاسب (CNC) مكونات المحرك مثل عمود المرفق وعمود الكامات ورؤوس الأسطوانات، إضافةً إلى أجزاء ناقل الحركة مثل التروس والمحاور والغلاف الخارجي. كما تتطلب عناصر الهيكل والتعليق — مثل أذرع التحكم والدعائم والبطانات الدقيقة — تحملات دقيقة جدًّا لضمان سلامة تشغيل المركبة.

تشمل مواصفات التشغيل الآلي النموذجية في قطاع السيارات ما يلي:

• مكونات المحرك وناقل الحركة: تحملات تصل إلى ±0.005 مم لمجموعات الدوران
• متطلبات تشطيب السطح: خشن السطح (Ra) أقل من 0.8 ميكرومتر للأجزاء المتحركة لتقليل الاحتكاك والتآكل
• التحكم في الاستدارة والتركيز المركزي: أمرٌ بالغ الأهمية لمهاوي الدوران والتروس الدقيقة
• التشغيل الخالي من الحواف الحادة (Burr-free machining): شرطٌ أساسيٌّ للمكونات الحرجة من حيث السلامة، حيث قد تتسبب أي شوائب أو حطام في حدوث أعطال

يُوازن اختيار المواد في التطبيقات automotive بين الأداء والتكلفة. فالفولاذ السبائكي مثل 42CrMo4 يُستخدم في مكونات المحاور والتروس عالية القوة، بينما تُقلل سبائك الألومنيوم مثل 6061 و7075 و2024 من الوزن في مكونات المحرك والهيكل. كما تظهر البلاستيكات الهندسية مثل PEEK وPA66 بشكل متزايد في البطانات المقاومة للاهتراء والعوازل.

تصبح شهادة IATF 16949 إلزاميةً لا يمكن التنازل عنها للموردين الذين يخدمون شركات تصنيع المعدات الأصلية (OEMs) في قطاع السيارات والموردين من الدرجة الثانية. ويضمن هذا المعيار الجودة الوقاية النظامية من العيوب وإدارة سلسلة التوريد وفق المتطلبات التي تفرضها شركات تصنيع السيارات. وتتضمن المرافق مثل تكنولوجيا المعادن شاوي يي الاحتفاظ بشهادة IATF 16949 خصيصًا لخدمة سلاسل التوريد في قطاع السيارات، حيث تقدّم عمليات التشغيل الدقيقة باستخدام ماكينات التحكم العددي الحاسوبي (CNC) لتجميعات الهيكل والبطانات المعدنية المخصصة، مع الوثائق النوعية التي يتطلبها القطاع. وبفضل قدرتها على التوسّع من النماذج الأولية السريعة إلى الإنتاج الضخم، مع فترات تسليم تصل إلى يوم عمل واحد فقط، فإن هذه المرافق تلبّي احتياجات قطاع السيارات المتعلقة بالسرعة والاتساق معًا.

تطبيقات الطيران والدفاع

عندما يتعيَّن على المكونات الأداءَ بشكلٍ مثالي على ارتفاع 35,000 قدم أو في ظروف القتال، فإن معايير التصنيع باستخدام الحاسب الآلي (CNC) في مجال الطيران والفضاء تفوق ما تعتبره معظم الصناعات دقةً. فالمخاطر ببساطة لا تسمح بأي تنازل.

تتطلّب تطبيقات الطيران والفضاء دقةً استثنائية لأسباب عدّة:

• مكونات هيكلية: الهيكل الداعم للأجنحة، وإطارات جسم الطائرة، وأجزاء نظام الهبوط، حيث يعرّض الفشل فيها أرواحَ البشر للخطر
• تجهيزات المحرك: مكونات التوربين العاملة عند درجات حرارة وسرعات دورانية قصوى
• عناصر تحكُّم الطيران: الغلاف الخارجي للمحرّكات الخطية (Actuator housings) والوصلات التي تؤثّر دقتها في توجُّه الطائرة
• أجزاء الأقمار الصناعية والمركبات الفضائية: المكونات التي يجب أن تتحمّل إجهادات الإطلاق وظروف الفضاء

يُهيمن تصنيع التيتانيوم باستخدام الحاسب الآلي (CNC) على تطبيقات الطيران والفضاء نظراً إلى النسبة الاستثنائية بين قوته ووزنه، وقدرته العالية على مقاومة التآكل. وعلى الرغم من صعوبة تشغيل التيتانيوم التي تتطلّب أدوات تخصصية وسرعات قصٍّ أبطأ، فإن المزايا الأداءية التي يوفّرها تبرِّر ارتفاع تكلفته بالنسبة إلى الأجزاء الحرجة في الرحلات الجوية.

تُستخدم عمليات التشغيل الآلي باستخدام الحاسب (CNC) للصلب المقاوم للصدأ في تطبيقات الطيران والفضاء التي تتطلب مقاومةً للتآكل دون تكاليف التيتانيوم الباهظة. وتوفّر درجات مثل 17-4PH قوةً عاليةً جدًّا إلى جانب مقاومةٍ ممتازةٍ للعوامل البيئية، مما يجعلها مناسبةً لمكونات الهياكل والبراغي.

وفقًا لـ BPRHub وتُمثّل شهادة AS9100D المعيار الذهبي لأنظمة إدارة الجودة في قطاع الطيران والفضاء. وتشمل هذه المواصفة متطلبات ISO 9001 مع إضافاتٍ مُخصَّصةٍ لقطاع الطيران تغطي إدارة المخاطر التشغيلية، وإدارة التكوين، ومنع استخدام القطع المزيفة. وتشترط كبرى الشركات المصنِّعة مثل بوينغ وإيرباص والمقاولون العسكريون الامتثال لمواصفة AS9100 كشرطٍ أساسيٍّ لممارسة الأعمال معها.

ويحظى مجال إدارة التكوين بأولوية خاصة في عمليات التشغيل الآلي لقطع الطيران والفضاء. إذ يجب أن يتوفر نظامٌ كاملٌ لتتبع كل مكوِّنٍ بدءًا من المادة الخام وحتى التسليم النهائي، مما يسمح بالاستجابة السريعة في حال ظهور أية مشكلات تتعلق بالسلامة. ويؤدي هذا الإلزام الوثائقي الصارم إلى ارتفاع التكاليف، لكنه يوفّر المساءلة الأساسية اللازمة للتطبيقات الحرجة المتعلقة بالطيران.

متطلبات تصنيع الأجهزة الطبية

يعمل التصنيع الطبي وفقًا لأشد متطلبات الجودة صرامةً مقارنةً بأي قطاعٍ آخر. فعندما تُستخدم المكونات داخل جسم الإنسان أو تدعم إجراءاتٍ حاسمةٍ لإنقاذ الحياة، فلا تُسمح بأي هامشٍ للخطأ على الإطلاق.

ووفقًا لشركة PTSMAKE، يختلف التصنيع الطبي باستخدام ماكينات التحكم العددي (CNC) عن غيره من القطاعات الأخرى في المقام الأول بسبب متطلباته الاستثنائية من حيث الدقة، واختيار المواد المتوافقة حيويًّا، والامتثال الصارم للوائح التنظيمية، وبروتوكولات التوثيق الشاملة. بل إن الانحرافات التي لا تتجاوز بضعة ميكرومترات قد تمثِّل الفرق بين نجاح العلاج أو إلحاق الضرر بالمريض.

تشمل التطبيقات الطبية عدة فئاتٍ تختلف متطلباتها اختلافًا واضحًا:

• الأجهزة القابلة للزراعة: الغرسات العظمية ومكونات جهاز تنظيم ضربات القلب (Pacemaker) والتجهيزات السنية التي تتطلب قيم خشونة سطحية (Ra) تتراوح بين ٠٫١–٠٫٤ ميكرومتر وتوافقًا حيويًّا مطلقًا
• الأدوات الجراحية: المشرطات والملاقط والأدوات المتخصصة التي تتطلب صلادةً عاليةً ومقاومةً للتآكل وسهولةً في التنظيف
• أجهزة التشخيص: الغلافات الدقيقة والتجميعات الميكانيكية لأنظمة التصوير والتحليل
• أنظمة تسليم الأدوية: مكونات معالجة السوائل حيث يؤثر التشطيب السطحي على التعقيم وخطر التلوث

تُهيمن أجزاء التيتانيوم المخصصة على تصنيع الأجهزة القابلة للزراعة نظرًا لتوافق التيتانيوم الحيوي وقدرته على الاندماج العظمي. وتُعد قدرة هذه المادة على الارتباط بأنسجة العظم الحية سببًا جوهريًّا يجعلها لا غنى عنها في التطبيقات العظمية والمفاصلية. أما مصنّعو مكونات الفولاذ المقاوم للصدأ فيخدمون التطبيقات الطبية التي تتطلب مقاومة التآكل إلى جانب التوافق مع عمليات التعقيم، وبخاصة للأدوات الجراحية التي تستخدم درجات مثل 316L.

يُعنى تصنيع أجزاء الألومنيوم بتغليف المعدات الطبية والمكونات غير القابلة للزراعة، حيث يكتسب خفض الوزن أهميةً بالغةً دون وجود مخاوف تتعلق بالتوافق الحيوي.

تتناول شهادة الأيزو 13485 خصوصًا متطلبات الجودة الخاصة بتصنيع الأجهزة الطبية. ووفقًا لمعايير الصناعة، تضمن هذه الشهادة أن المورِّدين يحافظون على نُظُم إدارة جودة قوية تشمل ضوابط التصميم، وإدارة المخاطر، والامتثال التنظيمي طوال دورة حياة المنتج. وتضيف تسجيل هيئة الغذاء والدواء الأمريكية (FDA) متطلبات إضافية للمورِّدين الذين يخدمون السوق الطبي الأمريكي، ومن بينها إعداد وثائق شاملة وتحقق من صحة العمليات.

تتجاوز متطلبات التشطيب السطحي في التطبيقات الطبية مجرد الجانب الجمالي. فالسطوح الناعمة تمنع التصاق البكتيريا وتكوين الأغشية الحيوية على الغرسات. أما بالنسبة للأدوات الجراحية، فإن التشطيب المناسب يتيح التعقيم الكامل بين كل استخدامٍ واستخدام. وعادةً ما تتطلب المكونات الطبية قيمًا لمعامل الخشونة (Ra) تتراوح بين ٠٫١ و١٫٦ ميكرومتر، وذلك تبعًا للتطبيق المحدد لها ومستوى اتصالها بالمريض.

يساعدك فهم هذه المتطلبات الخاصة بالصناعة على تحديد الأجزاء بدقة وتقييم قدرات المورِّدين بشكل واقعي. ولكن ماذا يحدث عندما لا تلبي المكونات المصنَّعة التوقعات؟ إن استكشاف المشكلات الشائعة وإصلاحها يوفِّر الوقت والمال ويقلل من الإحباط.

استكشاف أخطاء التصنيع الشائعة وإصلاحها

لقد وصلت أجزاؤك، لكن هناك أمرًا ما غير سليم. ربما يبدو التشطيب السطحي خشنًا، أو أن الأبعاد تقع خارج الحدود المسموح بها من حيث التحمل، أو تظهر حواف غير مرغوب فيها على الحواف. وقبل إلقاء اللوم على مورِّدك، فإن فهم الأسباب الكامنة وراء هذه المشكلات يساعدك في تحديد ما إذا كانت المشكلة ناتجة عن تنفيذ عملية التشغيل، أو اختيار الأدوات، أو التصميم الأصلي الخاص بك. وعند تشغيل الأجزاء المعدنية، حتى الشركات المُصنِّعة ذات الخبرة تواجه تحديات تتطلب اتباع منهجية منهجية لاستكشاف الأخطاء وإصلاحها.

حل مشكلات تشطيب السطح

تظهر مشاكل التشطيب السطحي فورًا على هيئة أسطح خشنة أو متموّجة أو مخدوشة بدلًا من الملمس الناعم الذي حددته. ووفقًا لشركة XC Machining، فإن معالجة عيوب التشطيب السطحي عند مصدرها تمنع الحاجة إلى عمليات إضافية مثل التلميع أو الطحن، مما يوفّر كلًّا من الوقت والتكلفة.

تشمل المشكلات الشائعة في التشطيب السطحي وحلولها ما يلي:

• علامات الاهتزاز: الأنماط المتموّجة الناتجة عن الاهتزاز أثناء عملية القطع. وتشمل الحلول خفض سرعة المحور الدوار، وزيادة معدل التغذية للحفاظ على حمل الرقائق المناسب، والتحقق من تركيب حامل الأداة بشكل صحيح، والتأكد من صلابة الجهاز. ويمكن أن تُزيل حاملات الأدوات المضادة للاهتزاز أو أنظمة التخميد الاهتزازات المستمرة (الصدى).
• علامات الأدوات: الأنماط المرئية الناتجة عن معدلات تغذية غير مناسبة أو أدوات مستهلكة. ويتم حل هذه المشكلة بتقليل معدل التغذية في عمليات التشطيب، واستخدام أدوات أكثر حدة ذات هندسة مناسبة للمادة المُعالَجة، وضمان وصول تدفق كافٍ من سائل التبريد إلى منطقة القطع.
• الخدوش والعلامات الخطيّة: غالبًا ما تنتج عن إعادة قص الرقائق أو إزالة الرقائق بشكل غير كافٍ. وحسّن توصيل المبرِّد لغسل الرقائق بعيدًا، وفكّر في اعتماد استراتيجيات مختلفة لمسار الأداة، وتحقَّق من أن عدد الأخاديد يتوافق مع متطلبات المادة.

عند تشغيل النحاس أو المعادن اللينة الأخرى مثل سبائك النحاس القابلة للتشغيل، فإن عيوب التشطيب السطحي تنبع غالبًا من تكوُّن حافة مترسبة على أدوات القطع. ويُساعد استخدام سرعات قطع أعلى وهندسة أدوات أكثر حدة في منع التصاق المادة الذي يؤدي إلى تدهور جودة التشطيب.

معالجة مشكلات الدقة الأبعادية

تؤدي الأخطاء البعدية إلى فشل التجميع ورفض القطع. ووفقًا لـ خدمة إكست ماشين ، غالبًا ما تشترك مشاكل التشطيب السطحي السيئ والانحرافات البعدية في أسباب جذرية مشتركة تشمل عدم استقامة المحور الدوار (Spindle Runout)، وعدم استقامة الأداة (Tool Runout)، وتحديد معايير القطع بشكل غير صحيح.

وفيما يلي كيفية تشخيص المشكلات البعدية الشائعة وتصحيحها:

• الانجراف البُعدي: تخرج الأجزاء تدريجيًّا عن الحدود المسموح بها خلال دورات الإنتاج. وعادةً ما يشير هذا إلى التمدد الحراري مع ارتفاع درجة حرارة الآلة، أو إلى تآكل الأدوات تدريجيًّا. ومن الحلول المُقترحة إعطاء وقت كافٍ لتسخين الآلة قبل التشغيل، وتطبيق قياس الأجزاء أثناء العملية، وجدولة تغيير الأدوات قبل أن يؤثر التآكل على الأبعاد.
• الميزات المقطوعة بزيادة أو نقصان: الأجزاء التي تُصنَّع بأبعاد أكبر أو أصغر من الأبعاد المحددة. ووفقًا لإرشادات استكشاف الأخطاء الشائعة في المجال الصناعي، فإن الأسباب تشمل انحراف الأداة، أو إدخال قيم غير صحيحة للانزياحات (Offsets) الخاصة بالأداة، أو وجود أخطاء في البرمجة. ويجب التحقق من صحة البرامج قبل التشغيل، وتنفيذ قطع تجريبية عند الإمكان، والتأكد من إعدادات تعويض قطر الأداة.
• الثقوب غير الدائرية: الميزات الدائرية التي تظهر قياسات مختلفة عبر المحاور المختلفة. وغالبًا ما ينتج هذا عن انحراف الأداة، أو الارتداد الميكانيكي (Backlash) في الآلة، أو استخدام معدلات تغذية وسرعات غير مناسبة. وتُنتج عمليات التوسيع (Boring) عادةً ثقوبًا أكثر دقةً في الاستدارة مقارنةً بالحفر أو بالقطع بالاستيفاء (Interpolation) عند الأقطار الحرجة.

عند تشغيل الفولاذ والمواد الصلبة الأخرى، تصبح انحرافات الأداة مشكلةً بالغة الصعوبة. فكلما زاد طول الأداة، زاد انحرافها تحت تأثير قوى القطع، ما يؤدي إلى إزاحة الملامح عن مواضعها المحددة. ولتقليل آثار الانحراف، يُوصى باستخدام أقصر طول ممكن للأداة وتقليل عمق القطع.

إدارة اهتراء الأدوات وآثاره

تتآكل كل أداة قطعٍ في نهاية المطاف، لكن الاهتراء المبكر يرفع التكاليف ويُضعف الجودة. ووفقاً لـ دليل CNC ، فإن تشغيل سرعة المحور الدوراني بسرعةٍ عاليةٍ جداً يولّد حرارةً زائدةً تُضعف أدوات القطع وتُسَبّب تبلُّدها بسرعةٍ كبيرة، بينما يؤدي التغذية البطيئة جداً إلى احتكاكٍ مدمرٍ للأدوات بنفس السرعة.

أشهر المشكلات المرتبطة بالأدوات وطرق معالجتها:

• الاهتراء السريع للأداة: قد يكون ذلك ناجماً عن سرعات قطعٍ مرتفعةٍ أكثر من اللازم بالنسبة للمادة، أو نقص في التبريد، أو اختيار غير مناسب لطلاء الأداة. لذا يجب مطابقة السرعات السطحية مع التوصيات الصادرة عن الشركة المصنِّعة، والتأكد من وصول سائل التبريد إلى منطقة القطع، واختيار الطلاءات المناسبة لنوع المادة المُعالَجة.
• انكسار الأداة: الأحمال الزائدة على الرقائق، أو تراكم الرقائق في الأخاديد، أو وجود مناطق صلبة غير متوقعة في المادة. قم بتخفيض معدلات التغذية، واستخدم عددًا من الأخاديد مناسبًا لإخراج الرقائق، وتحقق من اتساق المادة. ووفقًا لخبراء التشغيل الآلي، فإن المبتدئين في مجال التشغيل الآلي يكسرون أدوات أكثر بسبب مشاكل إخراج الرقائق مقارنةً بالقوى القطعية المفرطة.
• تكوّن الحواف الخشنة: بروزات حادة غير مرغوب فيها عند حواف الميزات. وتشمل الأسباب استخدام أدوات باهتة، أو معدلات تغذية زائدة، أو هندسة أداة غير مناسبة للمادة. وتشمل الحلول استخدام أدوات حادة، وتحسين معاملات القطع، واختيار هندسات الأدوات المناسبة. ولتشغيل النحاس، وتشغيل النايلون، ومواد أخرى لينة، تتطلب الوقاية من الحواف البارزة أدواتًا حادة جدًّا واستراتيجيات خروج مضبوطة.

عندما تشير المشكلات إلى مشكلات في التصميم

أحيانًا تُرجع التحديات التي تطرأ أثناء التشغيل الآلي إلى تصميم القطعة بدلًا من عملية التشغيل الآلي نفسها. وينبغي النظر في تعديلات التصميم عند مواجهة ما يلي:

• التشوه المستمر للجدران الرقيقة: الجدران الأقل سماكةً من ١ مم في المعادن تنحني غالبًا تحت تأثير قوى القطع بغض النظر عن استراتيجية التشغيل. وقد يكون زيادة سماكة الجدار أو إعادة تصميم هياكل الدعم هو الحل الوحيد.
• الميزات غير القابلة للوصول: الجيوب العميقة أو الميزات الداخلية التي تتطلب أدوات طويلة جدًّا تكون دائمًا عُرضةً للانحراف والاهتزاز. وقد يؤدي إعادة تصميم مسارات الوصول أو تقسيم القطعة إلى نتائج أفضل من محاولة التغلب على القيود الفيزيائية.
• فشل تراكم التسامح: عندما لا تتناسب الأجزاء المجمَّعة مع بعضها رغم أن قياس كل ميزة منها دقيق، فهذا يعني أن توزيع التسامح يحتاج إلى مراجعة بدلًا من تشديد دقة التشغيل.

يحدد المورِّدون ذوو الخبرة هذه المشكلات الناتجة عن التصميم أثناء مراجعة إمكانية التصنيع (DFM). وإذا ظهرت المشكلات بشكل متكرر عبر عدة دورات إنتاج مختلفة باستخدام أدوات وبارامترات متنوعة، فمن المرجح أن يكون السبب الجذري يكمن في مواصفات التصميم وليس في تنفيذ عملية التشغيل.

يساعد فهم هذه المبادئ الأساسية لاستكشاف الأخطاء وإصلاحها في التواصل مع الموردين بشكل أكثر فعالية، واتخاذ قرارات مستنيرة بشأن الإجراءات التصحيحية. وبمعالجة التحديات الشائعة، تتمثل الخطوة النهائية في اختيار شريك تصنيع معدني يمكنه ضمان جودة ثابتة تلبي متطلبات تطبيقك المحددة.

اختيار شريك مناسب لتصنيع المعادن

لقد اكتسبت المعرفة التقنية: العمليات، والمواد، والتسامحات، والتكاليف، وأنظمة الجودة. والآن تأتي اللحظة الحاسمة التي تحدد ما إذا كانت هذه المعرفة ستُترجم إلى أجزاء ناجحة فعليًّا. فاختيار شريك تصنيع ليس مجرد البحث عن أقل عرض سعر، بل هو تحديد موردٍ تتماشى قدراته، وبنيته التحتية للجودة، وفلسفته الخدمية مع متطلبات مشروعك. سواء كنت تبحث عن ورش تشغيل آلي باستخدام الحاسوب (CNC) قريبة من موقعك أو تقوم بتقييم مورِّدين من الخارج، فإن معايير التقييم نفسها تنطبق في كلتا الحالتين.

تقييم قدرات خدمات التصنيع

وفقًا لشركة 3ERP، فإن خدمة التصنيع باستخدام الحاسب الآلي (CNC) تكون فعّالة فقط بقدر الأدوات المتاحة لديها. لكن المعدات لا تمثّل سوى نقطة البداية. ويتطلب تقييم المورِّدين بدقة فحص عدة أبعاد:

• الشهادات: تشير شهادات الجودة إلى الالتزام المنظَّم بالاتساق. وتُعتبر شهادة ISO 9001 الحد الأدنى لمتطلبات إدارة الجودة، حيث يشترطها ٦٧٪ من مصنِّعي المعدات الأصلية (OEMs) من مورِّديهم. أما الشهادات الخاصة بكل قطاع فهي أكثر أهمية: مثل شهادة IATF 16949 للقطاع automotive، وشهادة AS9100 للقطاع aerospace، وشهادة ISO 13485 للتطبيقات الطبية. وهذه الشهادات ليست مجرد أوراق روتينية — بل هي أنظمة جودة خضعت لمراجعة مُستقلة، وتشمل إجراءات موثَّقة ومتطلبات للتحسين المستمر.
• قدرات المعدات: تحقَّق من نطاق الآلات المتاحة. هل تشغِّل الورشة مراكز تصنيع ذات ٣ محاور و٤ محاور و٥ محاور؟ وما مدى قدراتها في عمليات التشغيل بالدوران (Turning)؟ وفقًا لخبراء القطاع، فإن الخدمة التي تمتلك آلات متنوعة ومتطوِّرة تقنيًّا قادرة على تنفيذ مجموعة واسعة من المشاريع وتطبيق تقنيات متقدمة لا تستطيع الورش البسيطة مطابقتها.
• خبرة المواد: ليست جميع ورش التشغيل الميكانيكي القريبة مني أو في أماكن أخرى تعمل مع كل المواد. فبعضها يتخصص في الألومنيوم، بينما يتفوق آخرون في الفولاذ المقاوم للصدأ أو التيتانيوم. اسأل عما إذا كانت هذه الورش قادرة على تأمين المواد المطلوبة لديك بسهولة— إذ إن التأخير في تأمين المواد يؤدي إلى تمديد أوقات التسليم وزيادة تكاليف الإنتاج.
• مرونة وقت التسليم: إن فهم أوقات التسليم النموذجية أمرٌ بالغ الأهمية. فالتأخيرات الطويلة تُوقف المشاريع وتسبب خسائر مالية. ابحث عن المورِّدين الذين يقدمون خيارات تسريع التسليم عند ظهور مواعيد نهائية ضيقة. فبعض المصنِّعين المعتمدين يوفرون أوقات تسليم تبدأ من ٣ أيام عمل، بينما يقدِّم آخرون خيارات التسليم في نفس اليوم للاحتياجات العاجلة.
• أنظمة الجودة: وبالإضافة إلى الشهادات، راجع ممارسات مراقبة الجودة الفعلية. هل يقومون بفحص القطعة الأولى؟ وما أنواع الفحوصات التي تُجرى أثناء عملية التصنيع؟ وهل يتم تطبيق نظام التحكم الإحصائي في العمليات لاكتشاف أي انحراف في الأبعاد قبل أن يؤدي إلى إنتاج قطع معيبة؟ وتشمل إجراءات مراقبة الجودة القوية إجراء فحوصات دورية أثناء التصنيع، والفحص النهائي قبل الشحن، ووضع سياسات لتصحيح أي أخطاء.

عند تقييم الشركاء المحتملين، اطلب رؤية ملفهم الشخصي أو دراسات الحالة الخاصة بهم. فالمشاريع السابقة تُظهر القدرات المتوفرة، وأنواع العملاء، ودرجة تعقيد المهام التي يمكنهم التعامل معها. وكما أشار خبيرٌ في قطاع التشغيل الآلي، فإن الخبرة تساوي التخصص؛ فمع كل مشروع، تكتسب الشركة معرفةً ومهاراتٍ إضافيةً تقلل من احتمالات الوقوع في الأخطاء وتضمن سير العمليات بسلاسة أكبر.

من النموذج الأولي إلى الشراكة في الإنتاج

إليك رؤيةً جوهريةً يتجاهلها معظم المشترين: المورِّد الذي يُنتج النماذج الأولية لأجزاء منتجك قد لا يكون الأنسب لإنتاج الكميات الكبيرة، والعكس صحيح أيضًا. ووفقًا لـ UPTIVE ، تُعد مرحلة إنتاج النماذج الأولية اختبارًا حاسمًا يتم فيه تشكيل الأفكار وصقلها والتحقق من صحتها قبل الالتزام بالإنتاج الضخم.

ولماذا تكتسب عملية إنتاج النماذج الأولية باستخدام ماكينات التحكم العددي (CNC) أهميةً بالغةً قبل الالتزام بالإنتاج؟ هناك عدة أسبابٍ بارزة:

• التحقق من التصميم: فالنماذج الأولية المادية تكشف المشكلات التي تخفيها نماذج التصميم بمساعدة الحاسوب (CAD). فتصبح مشكلات التوافق والوظيفة والتجميع واضحةً فقط عندما تمسك الجزء الفعلي بين يديك.
• التحقق من العملية: يؤكِّد إنشاء النماذج الأولية أن تصميمك يمكن تصنيعه بشكلٍ متسق. وتظهر المشكلات المتعلقة بالوصول إلى الأدوات، أو استراتيجية التثبيت، أو سلوك المادة أثناء الإنتاج الأولي.
• تحسين التكلفة: تستبدل بيانات وقت التشغيل الفعلي المستخلصة من النماذج الأولية أوقات الدورة المُقدَّرة، ما يمكِّن من حساب تكاليف الإنتاج بدقةٍ أكبر.
• تقييم المورِّدين: تتيح لك تشغيلات النماذج الأولية تقييم أداء المورِّد في مجالات التواصل وجودة التصنيع والالتزام بمواعيد التسليم قبل الالتزام بطلبات كبيرة.

عند مقارنة أبرز شركات النماذج الأولية السريعة وشركاء الإنتاج، فكِّر في نطاق الخدمات التي تقدِّمها، وموثوقيتها، وقدرتها على التوسُّع، وخبرتها في التعامل مع نوع منتجك. ووفقاً للتوجيهات الصناعية، فإن اختيار الشريك المناسب الذي يتمتَّع بخبرةٍ ذات صلة قد يوفِّر آلاف الدولارات، لأن هذا الشريك يكون على دراية بالمشاكل الشائعة وأفضل الطرق لتفاديها.

أفضل الشراكات تجمع بين المرونة في إعداد النماذج الأولية والقابلية للتوسع في مرحلة الإنتاج. ابحث عن الموردين الذين يقدمون استشارة حول 'التصميم من أجل التصنيع' (DFM) خلال مرحلة النموذج الأولي. وتساعدك هذه الاستشارة على صقل التصاميم قبل بدء تصنيع الأدوات الإنتاجية، مما يجنبك التعديلات المكلفة لاحقًا. ويُظهر الموردون الذين يقدمون هذا الدعم التزامهم بنجاح مشروعك، وليس مجرد تنفيذ الطلبات.

البدء بمشروع أجزاء المعادن الخاص بك

هل أنت مستعد للمضي قدمًا؟ إليك خارطة طريق عملية للتعامل مع شريك في مجال التشغيل الآلي:

الخطوة الأولى: أعد وثائقك. اجمع ملفات النماذج ثلاثية الأبعاد (CAD) (وبصيغة STEP أو IGES التي تُستخدم عالميًّا)، والرسومات ثنائية الأبعاد مرفقة بمواصفات الأبعاد والتفاوتات الهندسية (GD&T) للميزات الحرجة، ومواصفات المادة، ومتطلبات الكمية، والتاريخ المستهدف للتسليم. وكلما كانت طلبتك أكثر اكتمالًا، كانت الاقتباسات السعرية المقدمة لك أكثر دقة.

الخطوة الثانية: اطلب اقتباسات سعرية من عدة مصادر. سواء كنت تستكشف ورش الآلات المحلية أو الموردين الدوليين، فاحصل على عروض أسعار تنافسية. ولا تكتفِ بسعر الوحدة فقط—بل قيّم أيضًا مدة التسليم وتكاليف الشحن والتقارير المُضمَّنة الخاصة بالتفتيش وشروط الدفع.

الخطوة ٣: تحقَّق من القدرات من خلال الحوار. تُبيِّن عروض الأسعار المرسلة عبر البريد الإلكتروني جزءًا من القصة فقط. أما المكالمات الهاتفية أو عبر الفيديو فهي التي تكشف عن سرعة الاستجابة في التواصل والفهم التقني واستعداد الطرف الآخر للإجابة عن استفساراتك. ووفقًا لخبراء التصنيع، يُعَدُّ التواصل العمود الفقري لأي شراكة ناجحة.

الخطوة ٤: ابدأ بإنتاج كميات أولية نموذجية. وقبل الالتزام بكميات الإنتاج الكاملة، قيِّم جودة المورد ومستوى خدمته من خلال طلبات أصغر. وهذه الطريقة منخفضة المخاطر تؤكِّد القدرات قبل إجراء استثمار كبير.

الخطوة ٥: حدِّد توقعات الجودة منذ البداية. حدد متطلبات التفتيش واحتياجات التوثيق ومعايير القبول قبل بدء الإنتاج. فالوضوح في التوقعات يمنع النزاعات ويضمن أن الأجزاء تتوافق مع معاييرك.

للمهتمين بالبحث عن حلول تصنيع موثوقة تُغطي نطاقًا واسعًا يمتد من النماذج الأولية السريعة إلى الإنتاج الضخم، تكنولوجيا المعادن شاوي يي تُمثل هذه الشركة خيارًا قويًّا يستحق التقييم. وتُظهر شهادتها الخاصة بمعيار IATF 16949 ونظامها لمراقبة الجودة باستخدام التحكم الإحصائي في العمليات (SPC) التزامها بمتطلبات الجودة المنهجية التي ناقشناها في هذا الدليل بالكامل. وبأوقات تسليم تصل إلى يوم عمل واحد فقط، وقدرات تشمل التشغيل الآلي الدقيق باستخدام ماكينات التحكم العددي الحاسوبي (CNC) لتجميع هياكل السيارات والبطانات المعدنية المخصصة، فإنها تجسد الجمع الأمثل بين السرعة، وشهادات الجودة، والقابلية للتوسع — وهي عوامل حاسمة للمشاريع ذات المتطلبات الصعبة.

سواء اخترت في النهاية التعامل مع مشغِّل آلات محلي أو الشراكة مع منشأة متخصصة في الخارج، فإن معايير التقييم تبقى ثابتة: فالشهادات تُثبت التزام الشركة بالجودة، والمعدات تحدد الحدود القصوى لقدرات التصنيع، والخبرة في مجال المواد تؤثر على الاتساق، ومرونة أوقات التسليم تُمكّن نجاح المشروع، ونظم الجودة تضمن أن كل جزء يتطابق بدقة مع المواصفات المطلوبة.

المعرفة التي اكتسبتها طوال هذه الدليل تؤهلك لطرح الأسئلة المناسبة، وتفسير العروض السعرية بدقة، واختيار الشركاء الذين يقدّمون قيمة تفوق مجرد أدنى سعر. وما الخطوة التالية لك؟ تواصل مع الموردين المؤهلين، وابدأ المحادثات، وابدأ تحويل تصاميمك إلى مكونات معدنية دقيقة.

تصنيع القطع المعدنية: الأسئلة الشائعة

١. كم تكلفة تشغيل الأجزاء؟

تتراوح تكاليف التشغيل باستخدام ماكينات التحكم الرقمي (CNC) عادةً بين ٥٠ و٢٥٠ دولارًا أمريكيًّا في الساعة، وذلك حسب درجة تعقيد المعدات ومتطلبات الدقة. وقد يبلغ سعر نموذج أولي واحد من ٨٥ إلى ١٥٠ دولارًا أمريكيًّا بسبب تكاليف الإعداد التي تمثّل ٦٠٪ من الإجمالي، بينما تنخفض التكلفة إلى ٨–٢٠ دولارًا أمريكيًّا لكل قطعة عند إنتاج كميات تتجاوز ١٠٠ قطعة، إذ تتوزَّع التكاليف الثابتة على عدد أكبر من القطع. ومن أبرز العوامل المؤثرة في التكلفة: اختيار المادة، ووقت تشغيل الماكينة، ومتطلبات التحمل (التوليرانس)، والعمليات الثانوية مثل المعالجة الحرارية أو التشطيب السطحي.

٢. كيف تُصنَّع القطع المعدنية؟

تتم معالجة الأجزاء المعدنية عبر عمليات التصنيع الطرحية التي تزيل المادة من قطع العمل المعدنية الصلبة باستخدام أدوات قطع متخصصة. وتشمل العمليات الأساسية الأربع: التشغيل بالحاسوب الرقمي (CNC) للدوران للأجزاء الأسطوانية مثل المحاور والبطانات، والتشغيل بالحاسوب الرقمي (CNC) للطحن للأسطح المسطحة والأشكال المعقدة، والثقب لإنشاء الفتحات، والطحن لتحقيق تحملات دقيقة للغاية وتشطيبات سطحية ناعمة. ويمكن لماكينات التشغيل بالحاسوب الرقمي (CNC) متعددة المحاور أن تقترب من قطع العمل من أي زاوية تقريبًا، مما يمكّن من إنتاج أشكال هندسية معقدة في إعداد واحد.

٣. ما أفضل المواد المستخدمة في تصنيع القطع باستخدام الحاسب الآلي (CNC)؟

يعتمد اختيار المادة على متطلبات تطبيقك. ويُوفِّر الألومنيوم 6061 قابلية ممتازة للتشغيل الآلي وتكلفة منخفضة للتطبيقات العامة، في حين يوفِّر السبائك 7075 قوةً تصلح لتطبيقات الفضاء الجوي. وتتميَّز الفولاذ المقاوم للصدأ 303 بكفاءة عالية في التشغيل الآلي للمثبتات ذات الإنتاج الكثيف، بينما يمتلك الفولاذ المقاوم للصدأ 304 مقاومة عامة جيدة للتآكل، ويتفوَّق الفولاذ المقاوم للصدأ 316L في البيئات البحرية والطبية. ويتميَّز النحاس الأصفر C36000 بقابلية استثنائية للتشغيل الآلي للأجزاء الكهربائية والزخرفية. أما التيتانيوم فيقدِّم نسبة استثنائية بين القوة والوزن في تطبيقات الفضاء الجوي والغرسات الطبية، رغم ارتفاع تكاليف تشغيله الآلي.

٤. ما مدى التحمل الذي يمكن أن تحققه عمليات التشغيل الآلي باستخدام الحاسوب (CNC)؟

يحقق التصنيع باستخدام الحاسب الآلي القياسي تحملات بقيمة ±0.10 مم للأبعاد غير الحرجة، و±0.05 مم للميزات الوظيفية، و±0.02 مم للتجهيزات الدقيقة. أما العمل عالي الدقة فيصل إلى تحملات تبلغ ±0.01 مم أو أضيق بالنسبة للinterfaces الحرجة. ومع ذلك، فإن تشديد التحملات يؤدي إلى زيادة كبيرة في التكاليف — إذ قد ترتفع تكاليف التشغيل من ±0.10 مم إلى ±0.01 مم بنسبة تتراوح بين ٢٠٠٪ و٤٠٠٪. لذا، ينبغي تطبيق التحملات الضيقة فقط عند الحاجة الوظيفية إليها، مثل مقاعد المحامل، وأسطح الإحكام، وميزات المحاذاة.

٥. ما الشهادات التي يجب أن يمتلكها مورِّد خدمات تصنيع المعادن؟

تُعَدّ شهادة الأيزو 9001 المعيار التأسيسي لإدارة الجودة، وتطالب بها ٦٧٪ من شركات التصنيع الأصلية (OEMs). أما الشهادات الخاصة بالصناعة فهي أكثر أهميةً في التطبيقات المتخصصة: فشهادة IATF 16949 ضرورية لمورِّدي قطع غيار السيارات، وشهادة AS9100 مطلوبة في قطاعي الطيران والدفاع، وشهادة ISO 13485 ملزِمة في تصنيع الأجهزة الطبية. وتخضع الشركات الحاصلة على هذه الشهادات لعمليات تدقيق دورية، وتُطبِّق إجراءات موثَّقة، وضوابط جودة منهجية، وبرامج تحسين مستمر تضمن اتساق جودة القطع المصنَّعة.
