باختصار

يُعد تقليل وزن مكونات نظام التعليق هدفًا هندسيًا حيويًا يهدف إلى تحسين كفاءة استهلاك الوقود في المركبات، وتقليل الانبعاثات، وتحسين الأداء الديناميكي. تُظهر هذه الدراسة الحالة أنه من خلال استخدام مواد متقدمة مثل البوليمرات المدعمة بالألياف الكربونية (CFRP) والتصاميم متعددة المواد، يمكن تحقيق تخفيض كبير في الوزن. إن الأساليب الأساسية مثل التحليل باستخدام العناصر المحدودة (FEA) ضرورية لتحسين التصاميم، وضمان السلامة الهيكلية، والتحقق من الأداء قبل الإنتاج.

الضرورة الهندسية: العوامل الدافعة لتخفيف وزن نظام التعليق

إن السعي المستمر للابتكار في مجال السيارات يعود بشكل كبير إلى المعايير العالمية الصارمة للانبعاثات والتوقعات المتغيرة للمستهلكين فيما يتعلق بالأداء والكفاءة. وقد برز تخفيف الوزن، أي عملية تقليل الكتلة الإجمالية للمركبة دون التضحية بالسلامة أو الأداء، كحجر زاوية في الهندسة الحديثة للسيارات. وتُعدّ نظام التعليق، الذي يُعتبر من العوامل الرئيسية في الكتلة غير المعلقة للمركبة، هدفًا رئيسيًا لهذه المبادرات. ويؤدي تقليل وزن مكونات مثل أذرع التحكم والزنبركات والمحاور إلى فوائد متعددة متراكمة تعالج تحديات أساسية تواجه القطاع.

تحسين اقتصاد الوقود وخفض الانبعاثات هي أهم العوامل. لكل تخفيض بنسبة 10% في وزن السيارة، يمكن أن ينخفض استهلاك الوقود بنحو 5%. من خلال تقليل كتلة مكونات التعليق إلى الحد الأدنى، تحتاج طاقة أقل لتسريع وتباطؤ السيارة، مما يؤدي إلى انخفاض استهلاك الوقود في مركبات محرك الاحتراق الداخلي (ICE) ومدى تمديد في المركبات الكهربائية (EVs). بالنسبة للسيارات الكهربائية، فإن خفيفة الوزن أمر حاسم بشكل خاص لأنها تساعد على تعويض الوزن الكبير لحزم البطارية، وهو عامل حاسم في تعظيم مدى القيادة وكفاءة السيارة بشكل عام.

علاوة على ذلك، فإن تقليل كتلة غير المرفوعة - كتلة التعليق والعجلات وغيرها من المكونات التي لا تدعمها المرفوعات - له تأثير عميق على ديناميكية السيارة. المكونات الخفيفة تسمح للتعليق بالتفاعل بسرعة أكبر مع عيوب الطريق، مما يحسن من اتصال الإطارات بالسطح. هذا يؤدي إلى تحسين التحكم، وراحة ركوب متفوقة، واستقرار أكبر، وخاصة أثناء التمرير والكبح. مع تزايد تقدم المركبات التكنولوجي، فإن القدرة على ضبط هذه الخصائص الديناميكية من خلال خفيفة الوزن توفر ميزة تنافسية في الأداء وخبرة السائق.

المنهجيات الأساسية: من إطارات التصميم إلى تحليل العناصر المحدودة

تحقيق خفض ذو مغزى في الوزن في المكونات الحيوية للسلامة مثل أنظمة التعليق يتطلب نهجا صناعيا متطورا ومتكامل. إنها ليست مجرد مسألة استبدال المواد، بل عملية شاملة تسترشد بأدوات حاسوبية متقدمة وأطر هندسية منظمة. تسمح هذه المنهجيات للمهندسين باستكشاف التصاميم المبتكرة، وتنبؤ بالأداء تحت الأحمال الحقيقية، وتحسين الوزن والصلابة والمتانة في وقت واحد. هذه العملية تضمن أن المكونات الخفيفة الوزن تلبي أو تتجاوز أداء نظرائها التقليديين من الصلب.

عنصر أساسي لهذه العملية هو إنشاء إطار تصميم قوي. ويشمل ذلك تحديد أهداف الأداء وتحليل حالات الحمل واختيار المواد المرشحة بناءً على تحليل متعدد المعايير للكثافة والصلابة والتكلفة وقابلية التصنيع. الإطار يسترشد بتدفق العمل بأكمله، من الفكرة الأولية إلى التحقق من صحة النهائي. على سبيل المثال ، يمكن لمحاكاة الديناميكا الأولية لعدة أجسام (على سبيل المثال ، باستخدام ADAMS / Car) تحديد ظروف الحمل الدقيقة التي ستواجهها مكون مثل ذراع التحكم السفلية أثناء الفرامل والانحناءات وحوادث سوء الاستخدام. هذه البيانات تصبح المدخلات الحاسمة للتحليل الهيكلي اللاحق والتحسين.

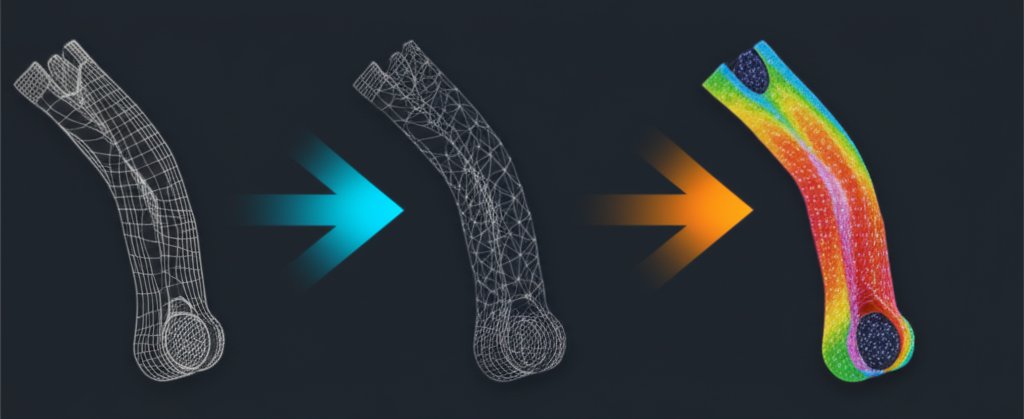

تحليل العناصر النهائية (FEA) هو الأداة الحسابية المركزية في هذه المنهجية. يسمح FEA للمهندسين بإنشاء نموذج افتراضي مفصل للوحدة ومحاكاة استجابتها لمختلف الأحمال الهيكلية والحرارية. من خلال تقسيم المكون إلى شبكة من "العناصر" الأصغر، يمكن للبرنامج حل معادلات معقدة للتنبؤ بتوزيع الإجهاد، والتشوه، ونقاط الفشل المحتملة بدقة عالية. هذا الاختبار الافتراضي لا غنى عنه في الوزن الخفيف، لأنه يسمح:

• تحسين الطوبولوجيا: عملية خوارزمية حيث يتم إزالة المواد من مناطق الضغط المنخفض لخلق أكثر الأشكال كفاءة وخفة الوزن ممكنة مع استمرار تلبية قيود الأداء.
• محاكاة المواد: يمكن لـ FEA نمذجة خصائص المواد المركبة المنعزلة (المتعلقة بالاتجاه) بدقة ، مما يسمح بتحسين توجيه الألياف وتسلسلات تراكم الطلاء لتحقيق أقصى قدر من القوة حيثما تكون أكثر حاجة.
• تصديق الأداء: قبل إنتاج أي نماذج أوليّة مادية، تقوم FEA بتحقق من أن التصميم الخفيف الجديد قادر على تحمل الذروات والدورات المُتعلّقة بالتعب، مما يضمن استيفائه لجميع متطلبات السلامة والمتانة. الارتباط العالي بين نماذج FEA ونتائج الاختبار التجريبي يؤكد هذا النهج المنهجي.

تحليل المواد المتقدمة: المواد المركبة والسبائك والحلول متعددة المواد

نجاح أي مبادرة خفيفة الوزن مرتبط بشكل أساسي باختيار وتطبيق المواد المتقدمة. الصلب التقليدي، على الرغم من أنه قوي وغير مكلف، لديه كثافة عالية تجعله مرشحًا رئيسيًا للاستبدال. قدمت الهندسة الحديثة مجموعة من البدائل، بما في ذلك سبائك الألومنيوم عالية القوة والمواد المركبة المتقدمة، كل منها يقدم ملف خاص فريد من الخصائص. يعتمد الخيار الأمثل على التوازن الدقيق بين متطلبات الأداء وتعقيد التصنيع والاعتبارات التكلفة.

البوليمرات المُعززة بألياف الكربون (CFRP) هي في طليعة التخفيف من الوزن عالي الأداء. هذه المواد المركبة، التي تتكون من ألياف الكربون القوية المدمجة في مصفوفة البوليمر، تقدم نسبة قوة إلى وزن استثنائية وتصلب عال. وقد أظهرت دراسات الحالة أن استبدال ذراع التحكم السفلية من الصلب بمكافئ لـ CFRP يمكن أن يحقق تخفيضات في الوزن بأكثر من 45٪ مع تلبية أو تجاوز متطلبات الصلابة والقوة. ومع ذلك، فإن تكلفة عالية وعمليات التصنيع المعقدة المرتبطة بـ CFRP قد حددت تاريخيا استخدامها إلى المركبات الراقية وسباقات السباق. يكمن التحدي في تحسين اتجاه طبقة وتسلسل التراص للتعامل مع الأحمال المعقدة متعددة المحاور ، وهي مهمة تعتمد بشكل كبير على منهجيات FEA التي تمت مناقشتها سابقًا.

الألومنيوم والسبائك الخفيفة الأخرى تقدم حلول أكثر فعالية من حيث التكلفة وناضجة للسيارات في السوق الشاملة. على الرغم من أنه ليس خفيفًا مثل CFRP ، إلا أن الألومنيوم يقدم ميزة كبيرة في الوزن على الصلب ، إلى جانب مقاومة التآكل الممتازة وإمكانية إعادة التدوير. التحدي الرئيسي مع الألومنيوم هو قوته الشائكة المنخفضة، والتي تتطلب في كثير من الأحيان تعديلات التصميم مثل زيادة سمك الجدار أو بصمات أكبر للحفاظ على أداء متساو، مما قد يخلق تحديات التعبئة والتغليف. بالنسبة لمشاريع السيارات التي تتطلب مكونات هندسية دقيقة، يمكن للموردين المتخصصين توفير حلول مصممة خصيصا. على سبيل المثال تكنولوجيا المعادن شاوي يي تقدم خدمة شاملة لتطويق الألومنيوم المخصص، من النماذج الأولية السريعة إلى الإنتاج على نطاق واسع بموجب نظام جودة معتمد IATF 16949 الصارم، وتقدم قطع أجزاء قوية وخفيفة الوزن. التصميم متعدد المواد، الذي يجمع بين مواد مختلفة مثل الصلب والCFRP في مكون واحد، يوفر حل وسط عملي. هذا النهج الهجين يستفيد من أفضل خصائص كل مادة، على سبيل المثال، باستخدام قلب فولاذ رقيق لصلابة سهولة التصنيع، وتعزيزه بغطاء من الفروتين الرابض الرفيع الصلب المصمم خصيصا لتقليل الصلابة والوزن.

تركيز التطبيق: تفكيك دراسات حالة الذراع التحكمية السفلية

يُعد الذراع التحكم السفلي مرشحًا مثاليًا لدراسات تقليل الوزن نظرًا لدوره الحيوي في نظام التعليق ومساهمته الكبيرة في كتلة الأجزاء غير المعلقة. يربط هذا المكون ذو الشكل A أو الشكل I الهيكل بمحور العجلة، ويدير القوى الطولية والعرضية للحفاظ على وضع العجلة ومحاذاة المحاور. إن بيئة التحميل المعقدة لهذا المكون تجعل إعادة تصميمه باستخدام مواد وطرق تصميم متقدمة أمرًا صعبًا لكنه مجزٍ. وقد ركزت عدة دراسات تقنية على هذا الجزء بالتحديد، مما يوفر بيانات قيمة من الواقع العملي حول إمكانات وتحديات تقليل الوزن.

شملت إحدى دراسات الحالة البارزة تطوير ذراع تحكم أدنى متعددة المواد لوقف ماكفيرسون ، بهدف استبدال المكون الأصلي من الصلب. ويتضمن هذا النهج تقليل سمك الذراع الصلبة وربط غطاء من البوليمر المقوى بألياف الكربون (CFRP) المصمم خصيصًا. باستخدام إطار تصميم بدأ بمحاكاة متعددة الأجسام لتحديد الأحمال ، تليها تحسين FEA مدفوع لشكل وتوجيه طبقة ألياف الكربون ، حقق الذراع الهجينة انخفاضًا في الكتلة بنسبة 23٪. في حين كان هناك انخفاض طفيف في صلابة الطولية (9٪) والجانبية (7٪) مقارنة بالصورة الأصلية ، فإن المكون استوفى بالكامل جميع متطلبات السلامة في الحالات الخاصة وسوء الاستخدام. هذا يسلط الضوء على التكافؤ الرئيسي في إعادة تصميم التصاميم الحالية: يمكن أن تكون إمكانات الأداء محدودة بسبب قيود هندسة المكون الأصلي وتغليفه.

ركزت دراسة أخرى على استبدال المواد بالكامل، تصميم ذراع السفلي بالكامل من مواد مركبة من ألياف الكربون لتحل محل ذراع معدنية تقليدية. استخدم هذا البحث مبدأ "تصميم الصلابة المتساوية" حيث يتم تصميم التنسيق المركب بدقة لتتطابق مع صلابة الجزء الأصلي. بعد تصميم أولي، تم تحسين المربع من تصميم أولي [0/45/90/-45/0/45/0/45/0/90/0/-45/90/0] إلى هيكل متماثل، مما يحسن بشكل كبير الأداء تحت الأحمال الرأسية والفرامل. لم يستطع ذراع ألياف الكربون المُحسّنة النهائية فقط تحقيق الأهداف المطلوبة في المقاومة والصلابة، بل حققت أيضًا تخفيضًا ملحوظًا في الوزن بنسبة 46.8٪ مقارنةً بنسخة الصلب و 34.5٪ مقارن

هذه الدراسات الحالة تظهر بشكل جماعي أن خفيفة الوزن كبيرة ممكنة لمكونات التعليق. ومع ذلك، فإنها تؤكد أيضا أن العملية أكثر تعقيدا بكثير من مجرد تبادل المواد. النجاح يتطلب منهجية تصميم متكاملة، محاكاة افتراضية واسعة النطاق والتحقق من الصحة من خلال FEA، وفهم عميق لعلوم المواد. كما لاحظها خبراء الصناعة ، وغالبا ما يتطلب إدخال مواد جديدة إعادة تصميم كامل للمكونات وعملية التحقق من الصحة مكلفة لضمان المتانة في ظل ظروف الاستخدام القاسية. التحقق التجريبي من صحة هذه الدراسات، والتي أظهرت ارتباطاً كبيراً مع نتائج المحاكاة، أمر حاسم لبناء الثقة في هذه الحلول المبتكرة ومهد الطريق لاعتمادها على نطاق أوسع.

المفاتيح الرئيسية لتصميم التعليقات المستقبلية

فحص مفصل لكونات تعليقات خفيفة الوزن يكشف عن طريق واضح للمضي قدماً في هندسة السيارات. من الواضح أن تقليل الكتلة غير المرفوعة ليس مكاسب هامشية ولكن رافعة أساسية لتحسين كفاءة السيارة وأدائها ومدى التنقل ، خاصة في عصر الكهرباء. تثبت دراسات الحالة التي تركز على ذراع التحكم السفلية أن التوفيرات الكبيرة في الوزنالمتراوحة من 23% مع المواد الهجينة إلى أكثر من 45% مع الحلول المركبة الكاملةليست نظرية فقط بل يمكن تحقيقها بالتكنولوجيا الحالية.

إن التنفيذ الناجح لهذه التصاميم المتقدمة يعتمد على منهجية شاملة وتحاكية. إن دمج ديناميكيات الأجسام المتعددة لتحديد الأحمال وتحليل العناصر النهائية لتحسين الطوبولوجيا وتخطيط المواد غير قابل للتفاوض. هذا النهج التحليلي يقلل من مخاطر عملية التطوير، ويعجل الابتكار، ويضمن أن المكونات النهائية تلبي معايير الصحة والمتانة الصارمة. مع استمرار تطوير علم المواد، فإن التآزر بين السبائك الجديدة، والمواد المركبة، والأدوات الحاسوبية القوية سيفتح إمكانات أكبر لخلق أنظمة مركبات أخف وزنا وأقوى وأكثر كفاءة.

الأسئلة الشائعة

1. ما هي التقدمات في المواد الخفيفة الوزن لتطبيقات السيارات؟

تركز التقدمات بشكل أساسي على سبائك الألومنيوم عالية القوة ، وسبائك المغنيسيوم ، والمواد المركبة مثل البوليمرات المُعززة بألياف الكربون (CFRP) والبوليمرات المُعززة بألياف الزجاج (GFRP). هذه المواد توفر نسب قوة/وزن متفوقة مقارنة بالصلب التقليدي. تصاميم متعددة المواد، التي تجمع استراتيجيا مواد مختلفة في مكون واحد، أصبحت أيضا أكثر انتشارا لتوازن التكلفة والأداء، والقدرة على التصنيع.

- 2. ما هي المواد المركبة الخفيفة الوزن للاستخدام في السيارات؟

المواد المركبة الخفيفة الوزن للاستخدام في السيارات هي مواد هندسية مصنوعة عادة من مصفوفة بوليمرية (مثل الراتنج البوليكسي أو البوليستر) معززة بألياف قوية. الألياف المشتركة هي الكربون أو الزجاج أو الأراميد. هذه المواد تقدر بسبب صلابتها العالية وقوتها العالية وكثافتها المنخفضة، مما يسمح لإنشاء مكونات أخف بكثير من نظرائها المعدنيين دون التضحية بالأداء.

3. عند تقديم مواد خفيفة جديدة، ما هي التحديات الرئيسية؟

تشمل التحديات الرئيسية ارتفاع تكاليف المواد والتصنيع، والحاجة إلى إعادة تصميم المكونات بالكامل، وعمليات التحقق المكثفة لضمان المتانة والسلامة والأداء. قد تتطلب المواد الجديدة تقنيات مختلفة في الإنتاج والتركيب. علاوة على ذلك، يجب على المهندسين أخذ عوامل مثل مقاومة التآكل (خاصة في الوصلات متعددة المواد)، والتمدد الحراري، والمتانة على المدى الطويل في ظل ظروف بيئية متنوعة بعين الاعتبار.
