لماذا يكون اختيارك لقضبان التوصيل أكثر أهمية مما تظن

سيصل كل من يبني محركًا في نهاية المطاف إلى سؤال حاسم واحد: متى تبلغ قضبان التوصيل القياسية حدودها، ومتى يصبح الترقية إلى قضبان مزورة ضرورية فعلاً؟ سواء كنت تخطط لسيارة شوارع بشاحن توربيني أو محركًا طبيعي السحب عالي الدوران، فإن فهم هذا القرار قد يعني الفارق بين محرك يتحمل الإجهاد وآخر ينفجر عند دفعه إلى الحد الأقصى.

إليك الحقيقة التي قد تفاجئك – فالقضبان المزورة ليست دائمًا ضرورية. فقد كانت محركات Z/28 302 Camaro الكلاسيكية من عامي 1968-69 مجهزة بقضبان مزورة من المصنع وكتلة رئيسية بأربعة مسامير، وكانت قادرة على تحمل 7,000-rpm blasts التي كانت تُوقظ مجتمعات المزارعين بأكملها. أداء هذه المكونات القياسية كان متميزًا في التطبيقات الصعبة، ما يثبت أن القطع المصانع المناسبة يمكنها تحمل إجهاد شديد عند صيانتها بشكل صحيح.

النقاش بين القضبان القياسية والمزورة موضحًا

غالبًا ما يتم تبسيط النقاش بين قضبان السحب القياسية والمزورة بشكل مفرط. يفترض العديد من الهواة أن أي بناء أداء يتطلب تلقائيًا مكونات داخلية مزورة، ولكن هذا ليس دقيقًا تمامًا. يمكن لقضبان التوصيل القياسية في العديد من التطبيقات — خاصة تلك المستمدة من محركات الأداء — التعامل مع زيادات الطاقة المعتدلة دون مشكلة. المفتاح هو فهم مكان هذه الحدود بالفعل بالنسبة لعائلة المحرك الخاصة بك وأهداف القوة.

فكّر في الأمر بهذه الطريقة: قراءة شمعات الشرر بعد تشغيل عالي تمنحك معلومات واسعة حول ظروف الاحتراق، تمامًا كما أن فهم كيفية قراءة شمعات الشرر يمكن أن يكشف ما إذا كان محركك يعمل بخلليط فقير أم غني. وبالمثل، معرفة الحدود الفعلية لإجهاد قضيب الت Connecting rod تخبرك ما إذا كنت تعمل بأمان أم على حافة الفشل.

نمط الفشل الأساسي في وصلات قضيب الت Connecting rod ليس في كسر جسم القضيب نفسه، بل في فشل براغي القضيب. عندما تستطيل البراغي أو تت-fatigue أو تنكسر تحت إجهاد دوري، فإن التضرر الكارثي للمحرك يلي ذلك تقريبًا فوراً.

ما توفره دليل المقارنة هذا

يجمع هذا الدليل المعرفة المتناثرة من المنتديات والتحليلات الخبرية في إرشادات موثوقة مع معايير قرار واضحة. ستجد تصنيفاً نهائياً لأفضل خيارات قضبان الت Connecting rod المزورّة مقارنتها مباشرة بالبدائل القياسية — وهي معلومة لا يوفرها معظم المنافسين. وسنتغطّي:

• عوامل القدرة المحددة التي تصبح فيها قضبان المصنع غير كافية
• لماذا تُعد جودة مسمار المكبس في كثير من الأحيان أكثر أهمية من مادة المكبس نفسه
• إرشادات محددة حسب عائلة المحرك للمنصات الشائعة
• تحليل التكلفة مقابل الفائدة لمختلف مستويات البناء

بحلول نهاية هذا المقارنة، ستكون لديك المعرفة اللازمة لاتخاذ قرار مدروس بناءً على أهداف القوة الفعلية الخاصة بك، والميزانية، والاستخدام المقصود — وليس فقط ضجيج التسويق أو النصائح الحذرة المفرطة من المنتديات. دعونا نتعمق في المنهجية وراء تقييمنا.

منهجيتنا في الاختبار والتقييم

كيف يمكنك مقارنة قضبان التوصيل المزورة مقابل البدائل القياسية بشكل موضوعي؟ الأمر ليس ببساطة اختيار الخيار الأغلى أو اتباع نصائح عامة. لقد طوّرنا إطار تقييم شامل يفحص العوامل التي تحدد فعليًا ما إذا كان عمود التوصيل سينجو أم يفشل تحت ظروف الإجهاد الواقعية.

كيف قيّمنا كل خيار من قضبان التوصيل

تستند منهجيتنا إلى أبحاث هندسية معتمدة وخبرة عملية في الأداء. وفقًا للدراسات المنشورة في المجلة الدولية لأبحاث الهندسة المتقدمة والعلوم ، تعمل قضبان التوصيل في ظروف معقدة متغيرة - فهي عرضة لقوى ضغط الغاز وقوى القصور الذاتي التي تُحدث أحمالاً دورية. يؤدي هذا الإجهاد الدوري إلى ظاهرة التعب، والتي قد تتسبب في كسور خطيرة عندما تتجاوز الإجهادات المتكررة حدود المادة.

قمنا بتقييم كل خيار من قضبان التوصيل مقابل خمسة معايير تقييم رئيسية:

• قوة المادة ومقاومة التعب – ما مدى قدرة المادة على تحمل الأحمال الدورية المتكررة؟ توفر الفولاذ المطوق عادةً مقاومة للتسامي تبلغ حوالي 700 ميجا باسكال مقارنةً بـ 588 ميجا باسكال للمعادن المسحوقة، مما يؤثر بشكل مباشر على العمر الافتراضي تحت الضغط.
• جودة براغي القضيب – النقطة الرئيسية للفشل في معظم تجمعات القضبان. تمنع البراغي عالية الجودة التمدد والانفصال الكارثيين اللذين يؤديان إلى تدمير المحركات.
• اتساق الوزن – أمر بالغ الأهمية لتوازن التجمع الدوّار. تؤدي أوزان القضبان غير المتسقة إلى اهتزازات تسرّع من تآكل المحامل وكتلة أسطوانات المحرك.
• قدرات الحد الأقصى للدورات في الدقيقة – الحد الأقصى لسرعة المحرك المستمرة قبل أن تفوق قوى القصور الذاتي التجمع للكبس والقضبان المت connecting rods and pistons assembly.
• نسبة التكلفة إلى الفائدة – ما إذا كانت المكاسب في الأداء تبرر الاستثمار لتحقيق أهدافك المحددة للبناء.

فهم أوضاع الفشل ونقاط الإجهاد

إليك أمرًا بالغ الأهمية يتجاهله الكثيرون: إن خصائص الخضوع، والإعياء، والانبعاج تُعد مؤشرات التقييم الأساسية لأداء القضبان المت connecting rods. ولكن ما هو الوضع الفشل الذي يؤدي في الواقع إلى تدمير المحركات في أغلب الأحيان؟

تؤكد الأبحاث أن فشل براغي القضيب هو الوضع الفشل الكارثي الأكثر شيوعًا—وليس كسر جسم القضيب نفسه. فكّر فيما يحدث عند النقطة الميتة العليا في كل دورة احتراق. حيث يصل المكبس إلى النقطة الميتة العليا، ويغير اتجاهه فورًا، ويُخضع القضيب المت connecting rod لضغط شد هائلاً نتيجة لضغط الاحتراق الذي يدفع كل المكونات للأسفل. ويؤدي هذا الانتقال للطاقة الحركية عند النقطة الميتة العليا إلى إيجاد أقصى إجهاد على براغي القضيب في كل ضربة قوية.

عندما يشتعل شمعة الإشتعال في المدى الحراري الأمثل، يمكن أن تتجاوز ضغوط الإحتراق 1,000 رطل/بوصة مربعة. اضرب هذا في آلاف الدورات في الدقيقة، وستفهم سبب تصبح إجهاد البراغي حاسماً. إن تمدد أو فشل أحد البراغي يسمح لغطاء المConnecting rod بالانفصال عن ذراع المConnecting rod، وبمجرد حدوث ذلك، فإن التجمع الدوراني يتمزق من تلقاء نفسه خلال جزء من الثانية.

يجب أن تتحمل المConnecting rod كلاً من الشد المحوري والانضغاط، بالإضافة إلى إجهادات الانحناء الناتجة عن دفع المكبس والقوى الطاردة المركزية. يحدد المهندسون نمطين عمليين لالتواء: الالتواء الجانبي (موازٍ للمحور الدوراني للذراع) والالتواء الأمامي الخلفي (عمودي على الالتواء الجانبي). تم تصميم أذراع المConnecting rod ذات المقطع العرضي على شكل حرف I بنسب لحظة القصور تبلغ 4:1 (Ixx = 4 Iyy) على وجه التخصيص لمواجهة هذه المخاطر المختلفة من الالتواء.

تختلف حدود القوة الحصانية والعزم التي تشير إلى وقت عدم كفاية المكابس القياسية بشكل كبير حسب عائلة المحرك والتطبيق. قد تتمكن المكابس القياسية المصنوعة من معدن مسحوق في محرك شيفروليه صغير بسعة 350 قدم مكعب من التعامل بموثوقية مع 400 حصان في تطبيق بدون شاحن، بينما قد تتسبب نفس القوة مع أكسيد النيتروز - الذي يُنتج ارتفاعات حادة أكثر في ضغط الأسطوانة - في حدوث مشاكل مثل اهتزاز المكبس وأخيرًا فشل المكبس. بدلًا من ذكر أرقام عالمية، نقوم بتقييم كل نوع من المكابس مقابل حالات استخدام محددة حيث تصبح هذه الحدود ذات معنى.

يساعد فهم أنماط الفشل هذه على تحديد الأولويات بشكل صحيح. عند تقييم ما إذا كان يجب الترقية من المكابس القياسية، فإن الإجابة غالبًا ليست مجموعة مكابس مزورة بالكامل – فقد تكون ببساطة مسامير مكابس ممتازة تمنع نمط الفشل الأساسي مع توفير مبلغ كبير من المال. دعونا نفحص كيف تعالج المكابس المزورة بدقة باستخدام الحرارة من الشركات المصنعة المعتمدة هذه العوامل الحرجة.

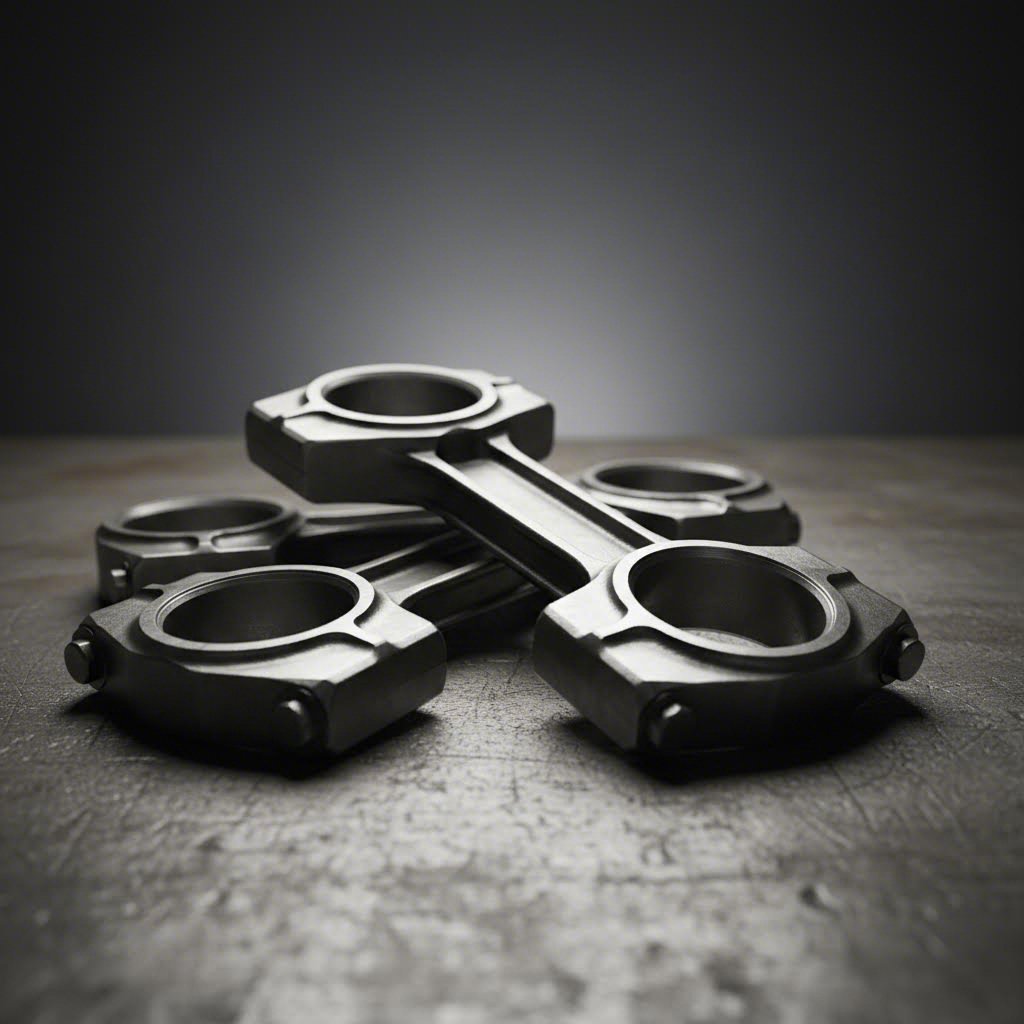

مكابس مزورة حراريًا بدقة للحصول على أقصى درجات الموثوقية

عندما تقوم ببناء محرك يتطلب موثوقية تامة تحت ظروف الإجهاد الشديد، فإن قضبان التوصيل المزورة على نحو دقيق بواسطة مصنّعين متخصصين في التزوير automotive تمثل الخيار الأفضل. هذه المكونات ليست منتجات جماعية ذات تحملات مقبولة، بل هي مصممة وفق مواصفات دقيقة تضمن أداءً متطابقًا لكل قضيب من القضبان تحت أقسى الظروف.

ما الذي يُميز قضبان التوصيل المزورة عالية الجودة عن البدائل الأقل تكلفة؟ يبدأ الفرق مع عملية التصنيع نفسها. وفقًا لوثائق تصنيع KingTec Racing، تبدأ الرحلة نحو إنتاج قضيب توصيل مزور متفوّق باختيار دقيق للمواد عالية الجودة — عادةً سبائك فولاذية من درجة عالية مثل 4340، التي تُختار لما تتمتع به من قوة استثنائية، ومقاومة للحرارة، وخصائص تحمّل التعب. ومن خلال تسخين خاضع للتحكم وضغط هائل داخل آلة التزوير، يتم تنقية البنية الحبيبية لضمان تركيبة متجانسة مع القضاء على النقاط الضعيفة المحتملة.

معايير تصنيع قضبان مزورة ممتازة

تخيل أنك طلبت قضبانًا ومكابسًا مزورة لبناء محرك عالي التكلفة، ثم اكتشفت وجود تباين في الوزن يتطلب ساعات إضافية من العمل المتوازن — أو الأسوأ من ذلك، مشاكل في الاهتزاز تُسرّع من تآكل المحامل. هنا بالضبط تكمن الفروق بين العمليات المصنّعة المعتمدة التي يمكنك الوثوق بها، وتلك المكونات التي تتحول إلى مشاكل مكلفة.

يمثل شهادة IATF 16949 المعيار الذهبي في تصنيع مكونات السيارات. وفقًا لتوجيهات DEKRA للإعتماد فإن هذا المعيار الدولي يغطي متطلبات العملاء الخاصة المشتركة في قطاع السيارات، بما في ذلك إمكانية التتبع لدعم التغييرات التنظيمية الحالية، والأجزاء والعمليات المتعلقة بالسلامة، وعمليات إدارة الضمان. بالنسبة لشركات تصنيع قضبان التوصيل، تضمن هذه الشهادة خصائص معدنية متسقة ودقة أبعادية عبر كل دفعة إنتاج.

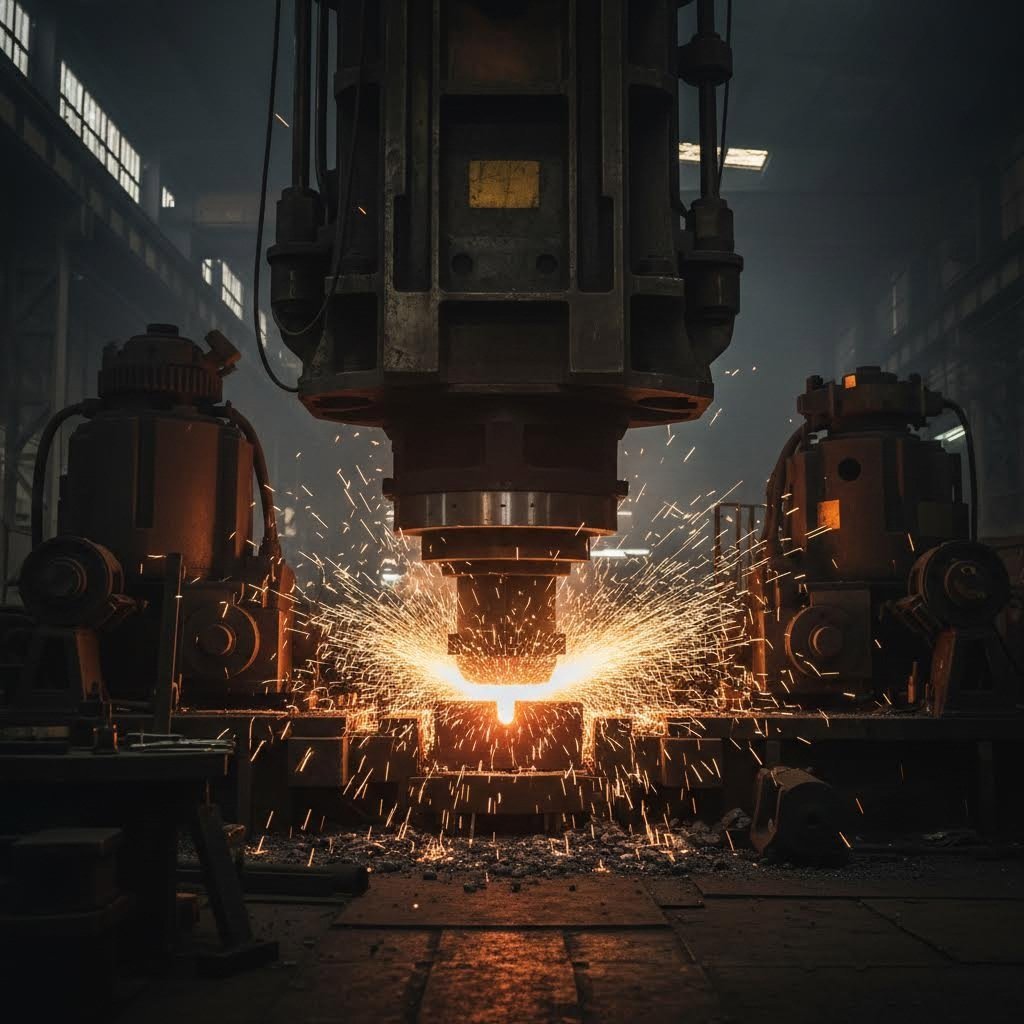

يتضمن تسلسل تصنيع قضبان التوصيل المزورة عالية الجودة نقاط تفتيش جودة متعددة:

• صهر الدقة – يتم التسخين الخاضع للرقابة لرفع سبيكة الفولاذ إلى درجة الحرارة المثلى قبل أن يُستخدم الضغط الشديد لتقوية البنية البلورية، مما يقضي على النقاط الضعيفة التي قد تسبب فشلًا ناتجًا عن التعب المعدني.
• تصنيع باستخدام الحاسب الآلي CNC – تقوم آلات التحكم العددي بالحاسوب المتقدمة بإزالة المواد الزائدة، ما يُنتج أسطحًا ناعمة تمامًا ويحقق أبعادًا ضمن أكثر التحملات صرامة.
• التقشير بالرمل المُنفَخ – يؤدي قصف الأسطح بالكرات المعدنية الصغيرة إلى إحداث إجهادات انضغاطية على أسطح القضبان، مما يعزز بشكل كبير مقاومة التعب تحت ظروف قاسية.
• معالجة حرارية – تحقق دورات التبريد والتليين المعايرة بعناية الصلابة والخصائص الميكانيكية المطلوبة لضمان موثوقية طويلة الأمد.
• توازن دقيق – يخضع كل قضيب لعملية موازنة دقيقة لضمان توزيع موحد للوزن عبر المجموعة بأكملها.

لماذا تُعد الشهادة مهمة لأجزاء الأداء

قد تتساءل — هل الشهادة مهمة حقًا بالنسبة لقضبان التوصيل؟ ضع في اعتبارك ما يحدث تشدد سكات إنتربرايزيس على حول التوازن الديناميكي: يعمل التوازن الديناميكي في المصنع على متوسط قيم مئات المكابس، والقضبان، وعمود المرفق، مما يحقق توازناً "قريباً من المطلوب، ولكن ليس مثالياً تماماً". الاهتزازات الناتجة عن العناصر غير المتوازنة تكون مدمرة — فهي تتلف المحامل والأسطوانات، وتُفَكّ المثبتات، ومن المعروف أنها قد تتسبب في كسر عمود المرفق أو طرح قضبان التوصيل من خلال الكتلة.

المصنّعون المعتمدون مثل شاويي (نينغبو) تقنية المعادن يعالجون هذه الفجوة من خلال عمليات معتمدة وفقًا لمعيار IATF 16949 وضوابط جودة صارمة. حلولهم الدقيقة للتشكيل الساخن — المدعومة بهندسة داخلية تضمن أن تفي مكونات مثل أذرع التعليق ومحاور الدفع بالمواصفات الدقيقة — تطبّق نفس الانضباط التصنيعي في إنتاج قضبان التوصيل. وبفضل إمكانية تصنيع النماذج الأولية بسرعة تصل إلى 10 أيام فقط، بالإضافة إلى خيارات الإنتاج الضخم بكميات كبيرة، يحصل المصنعون على إمكانية الوصول إلى تصنيع متوافق عالمياً دون الشكوك المرتبطة بالبدائل غير المعتمدة.

تستحق الاتساق في الوزن اهتمامًا خاصًا لأنه يؤثر بشكل مباشر على توازن التجمع الدوّار. عندما يكون وزن كل قضيب توصيل في مجموعتك متطابقًا تمامًا، يصبح عملية الت balancing بسيطة، ويعمل التجمع المكتمل بشكل أكثر سلاسة. وفقًا لعملية الت balancing الخاصة بشركة Scat، فإن أول خطوة في الت balancing الديناميكي هي وزن كل مكبس وقضيب توصيل، ثم تخفيف الوزن من المكونات الأثقل لتُطابق الأخف. وتُزيل الشركات المصنعة المعتملة من الدرجة العليا هذه التفاوتات من المصدر — حيث يغادر كل قضيب المصنع ضمن مواصفات ضيقة جدًا للوزن.

كما يعود هذا الاهتمام بالاتساق بالنفع في حالات إصلاح الختم الخلفي للعمود المرفقي. عند إعادة بناء محرك عانى من مشاكل في تسرب الختم الخلفي، غالبًا ما ساهم حركة العمود المرفقي الناتجة عن الاهتزاز في فشل الختم الأصلي. يؤدي تركيب قضبان مزورة متزنة بدقة مع جوان رأس متعدد الطبقات من الفولاذ والمسامير المشدودة بشكل صحيح إلى تقليل الاهتزاز الذي يسرّع من تآكل الختم، مما يساعد على منع التكرار الفشل.

المزايا

• أحجام الدقة تضمن تركية وأداء متسق
• تُضمن عمليات الجودة المعتمدة اتساق المعادن
• مطابقة الوزن عبر مجموعة المطوق يبسّط موازنة التجمع الدوران
• مقاومة ت fatigue المتفوقة لتشغيل موثوق عند سرعات عالية
• تصنيع قابل للتتبع لضمان الضمان والجودة

العيوب

• أسعار متموّزة مقارنة بالبدائل الرخيصة من السوق الثانوي
• قد تكون مفرطة لتطبيقات الشارع الخفيفة دون 400 حصان
• قد تتفاوت أوقات الت_lead حسب المواصفات المخصصة

عندما تكون البناءات أداءً جديًا حيث لا يمكن التolerance للإخفاق، فإن قضبان الت Connecting rods المصنوعة بدقة بالتسخية الساخنة من شركات مُعتمدة توفر الموثوقية التي تبرر استثمارها. ولكن ماذا لو كان البناء يتضمن اندماج قسري مع ضغوط أسطوانية متremendous؟ هنا تأتي تصاميم قضبان الاتصال على شكل الحرف H والتي تقدم مزايا هيكلية محددة تستحق الت examination.

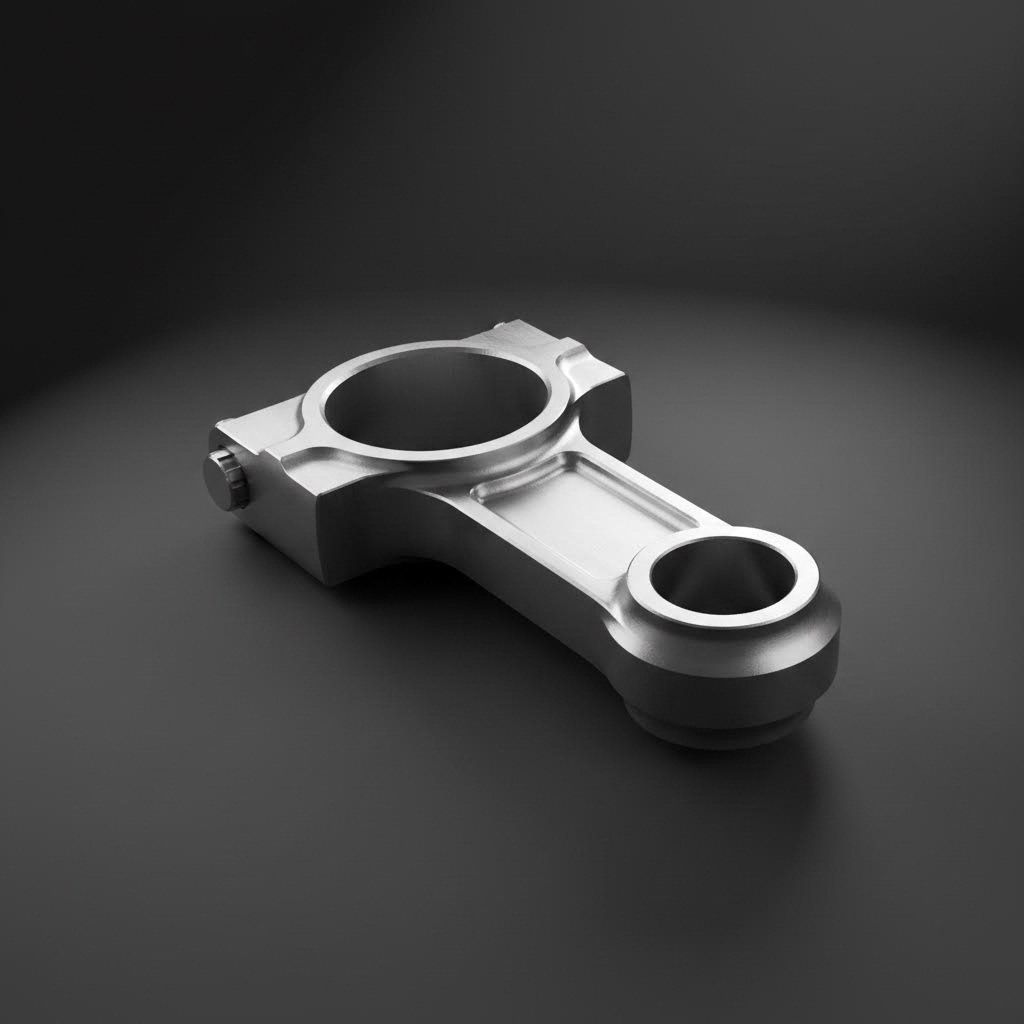

قضبان مزورة على شكل حرف H للبناءات ذات اندماج قسري

عندما يتضمن البناء شاحن توربيني يدور حتى 25 رطل/بوصة مربعة، أو شاحن تسوقي M90 يدفع تتدفق هواء هائل، أو نظام أكسيد النيتروس يضيف 200 حصان بمجرة ضغط زر، فإن قضبان الاتصال القياسية تصبح عبئًا بدلاً من أن تكون أصلًا. هنا يبرز قضبان الاتصال المزورة من السوق الثانوية على شكل حرف H كخيار مفضل للتطبيقات عالية القوة الحصانية ذات اندماج قسري.

لماذا تم اختيار تصميم الشعاع على شكل حرف H بالتحديد؟ تكمن الإجابة في الطريقة التي تتعامل بها هذه المغازل مع ضغوط الأسطوانة الشديدة الناتجة عن النظام المعزز. عندما يُطلق صمام التفريغ الضغط الزائد، فإنك تشاهد جزءًا بسيطًا فقط من القوى التي يجب أن تمتصها المغازل مع كل حدث احتراق.

مزايا تصميم الشعاع على شكل حرف H تحت التحميل

تخيل المقطع العرضي لمغزل ربط على شكل حرف H — فهو يشبه الحرف الكبير H عند النظر إليه من الطرف. هذا ليس شكلاً عشوائيًا؛ بل هو هندسة مقصودة. يقوم المقطع على شكل حرف H بتوزيع المادة على طول المحور الأمامي-الخلفي والجانبي-الجانبي، مما يخلق مقاومة استثنائية للقوى الانحنائية وقوى الانبعاج التي تدمّر المغازل الأضعف تحت التحميل.

وفقًا لـ التحليل الفني من Manley Performance ، تتفوق قضبان التوصيل على شكل حرف H في التطبيقات التي تتطلب أقصى درجات التماسك الهيكلي تحت ضغوط أسطوانة شديدة. حيث توفر المقاطع العريضة للعارضة مساحة مقطع عرضي أكبر بالضبط في المناطق التي تتركز فيها الإجهادات — عند الانتقال بين عارضة القضيب وفتحة محمل الطرف الكبير.

فكّر فيما يحدث داخل محرك توربو مشحون عند أقصى دفع. يمكن أن تتجاوز ضغوط الأسطوانة 1200 رطل/بوصة مربعة أثناء الاحتراق — أي ما يقارب ضعف ما يواجهه المحرك الطبيعي الماص للهواء. هذه ليست أحمالاً تدريجية؛ بل هي قفزات ضغط عنيفة تحدث آلاف المرات في الدقيقة. ويتعامل التصميم المتين لقضيب على شكل حرف H مع هذا الإجهاد دون حدوث تشوه مرن يؤدي إلى تشققات التعب في التصاميم الأخف وزناً.

بالنسبة لأولئك الذين يستخدمون شاحن توربيني طردي أو شاحنًا كهربائيًا توربينيًا إلى جانب أنظمة وقود مطورة، فإن المكابس على شكل حرف H توفر الأساس الذي يتيح لك تحقيق أرقام قدرة أعلى بثقة. ويُركّز فلسفة التصميم على القوة بدلاً من تقليل الوزن — وهو تنازل منطقي تمامًا عندما يولّد محركك أرقامًا من أربع خانات بالحصان.

أفضل التطبيقات لمكابس H-Beam المصنوعة بالطرق

ليست كل المحركات تحتاج إلى مكابس اتصال على شكل حرف H، ولكن بعض التطبيقات تتطلبها بشدة. فيما يلي الأماكن التي تثبت فيها هذه المكونات المتينة قيمتها:

محركات السباق التوربينية (Turbocharged Drag Racing Builds): سواء كنت تقوم بتجميع مجموعة مكابس ومكابس مزورة لمحرك 2JZ لسيارة Supra، أو تبني محرك صغير معزز للسباقات، فإن المكابس على شكل H تتحمل الإجهاد المتكرر الناتج عن الانطلاق بفتح كامل للثrottle. وتشير بيانات شركة Manley إلى أن مكابس H-beam القياسية تناسب محركات LS بقدرة تتراوح بين 600 و900 حصان، في حين تمتد سلسلة H-Tuff الخاصة بهم إلى حدود 1,000 - 1,200 حصان فأكثر، حسب تطبيق السباق.

آلات الشوارع عالية التقوية: تتطلب السيارات اليومية التي تُستخدم في جولات نهاية الأسبوع الحماسية مكونات تتحمل الانتقال من القيادة العادية إلى التسارع الكامل. توفر قضبان H-beam هامش الأمان هذا عندما تدوس على دواسة الوقود بالكامل أثناء الدخول إلى الطريق السريع.

قضبان توصيل محركات شيفروليه كبيرة السعة للمحركات المزودة بشواحن توربو: تستفيد المحركات الكبيرة التي تعمل بضغط شحن عالٍ بشكل كبير من تصميم قضبان H-beam. فمحركات السعة الكبيرة تولد بالفعل كتلة دورانية كبيرة، ويضمن التصميم على شكل H ألا تصبح قضبان التوصيل العنصر الأضعف في تركيبة متينة بشكل عام.

المحركات المجهزة بنظام نيتروس أوكسايد: يؤدي أكسيد النيتروس إلى إحداث بعض أعلى مستويات الضغط داخل الأسطوانات في التطبيقات الأداء العالية. يتطلب تسارع الاحتراق الفوري تقريبًا عند تشغيل نظام النيتروس وجود قضبان توصيل لا تنثني أو تفشل تحت الأحمال الصدمية.

تصنّع مانلي قضبان على شكل حرف H وH-Tuff لعدد كبير من المنصات، بما في ذلك محركات شيفروليه ذات الكتلة الصغيرة، وفورد ذات الكتلة الصغيرة، وشيفروليه ذات الكتلة الكبيرة، ومحركات LS وLT، وفورد المودولارية، وHEMI، وسلسلة هوندا K، وسوبارو EJ20/EJ25 وFA20، بالإضافة إلى العديد من التطبيقات الرياضية المدمجة الأخرى.

المزايا

• قوة متreme تتحمل بثقة مستويات القدرة التي تصل إلى أربع خانات
• يُصمم ليكون صديقًا للشواط، حيث يؤدي بشكل ممتاز تحت ضغوط أسطوانية مرتفعة
• توافر واسع للمنصات المحلية والمستوردة الشهيرة
• مصنوعة من سبائك فولاذ 4340 أو 300M عالية الجودة
• سجل نجاح مثبت في تطبيقات سباقات الدراج الاحترافية

العيوب

• أثقل من البدائل ذات الشكل I-beam، ما يضيف كتلة دوّارة
• تكلفة أعلى مقارنة بخيارات الاستبدال القياسية
• قد تكون مفرطة لتصاميم معتدلة غير مزودة بشواط
• يتطلب الوزن الإضافي تعديلات موازنة متناظرة

يستحق وزن قضبان الشكل H النظر الجاد. إن هذه الكتلة الإضافية تزيد من عطالة الدوران، مما يمكن أن يقلل قليلاً من استجابة دواسة البنزين مقارنة بالبدائل الأخف وزناً. في سباقات السحب حيث تكون دواسة البنزين مفتوحة بالكامل طوال المدة، فإن هذا العامل لا يشكل أهمية كبيرة. أما في سباقات الطرق حيث تتغير السرعة الدورانية (RPM) بشكل مستمر وبسرعة، فإن الفرق في الوزن يصبح أكثر أهمية.

إذاً، متى يصبح استخدام قضيب على شكل H مبالغاً فيه؟ إذا كنت تقوم ببناء محرك غير توربيني يُركز على الاستجابة عند السرعات العالية بدلاً من العزم الناتج عن الشحن التوربيني، فقد تكون قضبان I المزورة الأخف وزناً أكثر ملاءمة لتطبيقك، مع الاستمرار في تقديم تحسن كبير في القوة مقارنة بالمكونات الأصلية.

قضبان مزورة على شكل I للتطبيقات عالية السرعة الدورانية

ماذا يحدث عندما يحتاج محرك تشيفي الصغير غير المزود ب터بو إلى الصراخ فوق 7,000 دورة في الدقيقة لفة بعد لفة دون شبكة أمان سقف دوران توربو المنخفض؟ هذا هو المكان الذي تثبت فيه قضبان الت Connecting rods المصنعة على شكل حرف I نفسها كخيار متوازن للتطبيقات العالية لسرعة الدوران حيث يهم كل جرام من الكتلة الدوّارة.

على عكس أشقائها الأضخم على شكل حرف H، تركز قضبان الت forged على شكل حرف I على تقليل الوزن مع لا تزال تقديم تحسينات قوة كبيرة مقارنة بالمكونات القياسية. بالنسبة لسباقات الطرق، وهواة سباقات الأوتوكروس، وأي شخص يسعى لتحقيق أقصى قدر من الحصان من خلال سرعة المحرك بدلاً من الشحن القسري، فإن هذا التوازن يجعل التصاميم على شكل حرف I في غاية الجاذبية.

قضبان على شكل حرف I للمحركات عالية السرعة غير مزودة ب터بو

يبدو معقدًا؟ دعونا نبسطه. المقطع العرضي على شكل حرف I — الذي يشبه الحرف الإنجليزي الكبير I عند النظر إليه من الطرف — يضع المادة بشكل استراتيج على طول خط وسط العارضة مع أضلاع تمتد للخارج عند الحواف. وفقًا لـ تحليل الهندسة من Speedway Motors ، يُنشئ هذا التصميم تقوية من جانبي فتحة الدبوس إلى القسم المركزي، مما يوفر قوة ضغط استثنائية مع الحفاظ على حزمة إجمالية أخف وزنًا.

إليك ما يجعل قضبان الاتصال على شكل حرف I متفوقة في التطبيقات عالية السرعة: عندما تدور مجموعة قضيب الاتصال في محرك SBC حتى 7,500 دورة في الدقيقة، تصبح قوى القصور الذاتي العامل المهيمن من حيث العامل الإجهادي بدلاً من ضغط الاحتراق. وكلما كان من الممكن جعل قضيب على شكل حرف I أخف وزنًا مع الحفاظ على سلامته الهيكلية، تقل الإجهادات التي يتعرض لها المجموعة الدوّارة بأكملها عند السرعات القصوى للمحرك.

فكّر في قضبان التوصيل التي اعتمد عليها عشاق محركات SBC لعقود في سباقات الحلبات الدائرية. تحتاج هذه القضبان الخاصة بالمحركات الصغيرة إلى تحمل التشغيل المستمر عند عدد لفات مرتفع، حيث نادرًا ما ينخفض المحرك عن 5000 دورة في الدقيقة طوال مدة السباق. وتقف قضبان المعدن المسحوقة القياسية أمام حقيقة صعبة – فكما تشير شركة Speedway Motors، فإن معظم القضبان المسبوكة ليست موثوقة تجاوز قدرة 500 حصان، كما أن متطلبات التشغيل العالي للدورات في السباقات تُسرّع بشكل كبير من فشلها بسبب الإجهاد.

متى تفشل القضبان القياسية في ظل ظروف التشغيل عالية الدوران؟ يعتمد حد الفشل بشكل كبير على عائلة المحرك المحددة، ولكن التشغيل المستمر فوق الحد الأقصى المحدد من قبل المصنع يقلص عمر القضبان القياسية بشكل كبير. بالنسبة لقضبان SBC 350 غير المؤمنة في التطبيقات التنافسية، فإن تجاوز عتبة 6500-7000 دورة في الدقيقة بانتظام باستخدام المكونات القياسية يُعد مجازفة لا يرغب مهندسو المحركات ذوي الخبرة في اتخاذها.

يُعالج تصميم العارضة على شكل حرف I هذه الظروف العالية لدورات في الدقيقة (RPM) بشكل فعّال، لأن المقطع على شكل "I" يقاوم التمدد تحت الأحمال الشدّية أفضل من البدائل ذات العارضة على شكل حرف H. ويؤكّد تحليل شركة Speedway Motors أنه تحت أحمال الانضغاط الشديدة، يمكن لأطراف العارضة على شكل H أن تنحني فعليًا للخارج — وهي ظاهرة لا تؤثر على هندسة العارضة على شكل I بالدرجة نفسها.

توفير الوزن ومزايا المجموعة الدوّارة

تخيل أنك تقوم بخفض 50-100 جرام لكل قضيب من مجموعتك الدوّارة. اضرب ذلك بعدد ثماني أسطوانات، وستكون قد قمت بإزالة ما يقارب رطلين من الكتلة الترددية التي لم يعد محركك بحاجة إلى تسريعها وإبطائها مع كل دورة. ينعكس هذا التخفيض في الوزن مباشرةً على استجابة دواسة البنزين بشكل أفضل والقدرة على الدوران بحرية أكبر نحو الحد الأقصى للسرعة (redline).

لأعمدة التوصيل الخاصة بمحرك تشيفي سمال بلوك المخصصة للتطبيقات السباقية ذات السحب الطبيعي، توفر أعمدة الإطار على شكل حرف I المزورة الحل الوسط المثالي. ستشعر بتسارع أسرع للمحرك عبر نطاق القدرة — تلك الاستجابة الحادة والفورية عند الضغط الخفيف على دواسة البنزين أثناء المنعطفات أو تغيير التروس بسرعة على الحلبة.

كما أن تقليل الوزن يبسط أيضًا عملية التوازن. وعند ترقية النظام الكهربائي لمحركك باستخدام مولد كهربائي ذو سلك واحد لتقليل السحب الموازي، فإنك تتبع نفس الفلسفة التي تجعل أعمدة الإطار على شكل حرف I خفيفة الوزن جذابة — فكل مكسب في الكفاءة يُضاعف التحسن في الأداء بشكل ملموس. وتتطلب الأعمدة الأخف وزنًا استخدام أوزان مضادة أقل على عمود المرفق، مما يقلل بشكل إضافي من كتلة الدوران في المجموعة بأكملها.

بالنسبة لعصي الاتصال SBC 350 في استعادات السيارات العضلية الكلاسيكية أو بناءات سباقات القديمة ، توفر عصي I-beam المسامرة المدى الطويل اللازم للقيادة المثيرة دون عقوبة الوزن التي من شأنها أن تضعف استجابة الوقود. كما يوفر الملف الضيق الأكبر في تصاميم I-beam مساحة إضافية للتطبيقات في عمود الكركش المضرب، وهو اعتبار يبرزه Speedway Motors على أنه مهم بشكل خاص للمبنيين الذين يسعون إلى نزوح إضافي.

المزايا

• الوزن الأخف من بدائل H-beam يقلل من كتلة الدوران
• نسبة قوة إلى وزن ممتازة للبناءات عالية الدوران التي يتم تنفيسها بشكل طبيعي
• قيمة جيدة مقارنة بخيارات H-beam أو billet premium
• بروفيل ضيق من الطرف الكبير يوفر مساحة خالية لتطبيقات stroker
• قوة ضغط متفوقة من هندسة قسم I
• متاحة على نطاق واسع لبرامج SBC الشعبية وغيرها من المنصات المحلية

العيوب

• أقل ملاءمة لتطبيقات الدفع الشديد فوق 20 + psi
• يتطلب درجة عالية من البراغي لتحقيق أقصى قدر من القوة المحتملة
• قد لا تتعامل بشكل جيد مع الأحمال الصدمية الناتجة عن أكسيد النيتريوس مقارنة بتصاميم العارضة على شكل حرف H
• تقل أهمية تخفيف الوزن في البناءات المنخفضة لثورة عزم الدوران

يستحق متطلبات مسامير الجودة التأكيد. كما أوضحنا سابقًا، فإن فشل مسمار المكبس يُعد السبب الرئيسي لعطل وصلات المكابس. حتى أفضل قضبان مزورة على شكل حرف I تصبح عرضة للتلف عند استخدامها مع مشابك غير كافية. بالنسبة للمهندسين الذين يراقبون ميزانيتهم بعناية، يطرح هذا سؤالاً مهمًا: ماذا لو كان بإمكانك تحقيق معظم فوائد الموثوقية من خلال ترقية المسامير فقط مع الاحتفاظ بقضبانك الحالية؟

قضبان أصلية مع ترقيات براقي متموّنة

ماذا لو أن العنصر الضعيف في مجموعة المكبس الدوراني ليس الذراع نفسه؟ هذا السؤال يتحدى الحكمة التقليدية، لكن الأدلة تدعم استنتاجًا مفاجئًا — فبالنسبة للكثير من التصاميم متوسطة الأداء، فإن الاحتفاظ بأذرع المصنع مع استخدام مسامير متطورة أفضل يؤدي إلى موثوقية ممتازة وبجزء بسيط من تكلفة أذرع مزورة بالكامل.

فكّر في الأمر بهذه الطريقة: إذا كان فشل مسمار ذراع المكبس هو السبب الرئيسي لعطل أعمدة التوصيل (وقد أكدت البيانات ذلك)، فمن المنطقي هندسيًا وماليًا معالجة النقطة الضعيفة الفعلية بدلًا من استبدال مكونات لا تعاني من عطل.

متى يكون من المنطقي استخدام أذرع المصنع مع مسامير أفضل

وفقًا لـ تحليل الخبراء من OnAllCylinders إعادة بناء قضبان التوصيل القياسية بسعة 5.7 بوصة في المحركات الصغيرة تكلف أقل من شراء بدائل مزورة جديدة من السوق الثانوي، لكن القرار يتضمن تعقيدات أكثر من مجرد مقارنة الأسعار. الرؤية الأساسية هنا؟ نادراً ما تفشل قضبان التوصيل القياسية في قسم العارضة. إنما تتمدد المسامير، ثم تتعرض للتآكل، وتفصل في النهاية تحت الأحمال الدورية قبل أن تصل المادة نفسها للقضيب إلى حدودها القصوى.

هنا بالضبط يكون لهذا الاستراتيجية معنى تام:

• المحركات المعدلة البسيطة للطرق العادية بأقل من 400-450 حصان: إذا كانت قضبان التوصيل SBC 350 الخاصة بك ستُستخدم أساسًا للقيادة المنتظمة مع تسارع عرضي حاد، فإن القضبان القياسية مع مسامير ARP تتحمل الأحمال بشكل موثوق.
• التحديثات الموفرة للميزانية: عندما يتحول مشروع استبدال جوان مقلاة الزيت إلى تجديد كامل للمحرك، يصبح التحكم في التكاليف أولوية. إن تكلفة المسامير عالية الجودة لا تتجاوز سوى جزءًا صغيرًا من تكلفة مجموعات القضبان المزورة الكاملة.
• المحركات التي تظل دون 6,000 دورة في الدقيقة: تظل القضبان الأصلية في معظم التطبيقات سليمة لفترة غير محدودة عند السرعات المتوسطة للمحرك. إن القوى الشدّية المدمِّرة التي تُتلف القضبان لا تزداد بشكل كبير إلا عند عتبات دوران أعلى.
• التطبيقات ذات السحب الطبيعي بدون نايتروس: بدون قمم ضغط الأسطوانة الناتجة عن الشحن الإجباري أو النايتروس، فإن أشعة قضيب التوصيل الأصلي تتعرّض لمستويات إجهاد يمكن التعامل معها.

عند استبدال مكونات طوقا حوض الزيت أثناء الصيانة الدورية، تكون قد وصلت بالفعل إلى الجزء السفلي من المحرك. وهذا يُعد فرصة مثالية لترقية مسامير القضبان دون تكلفة إضافية لاستبدال قضبان التوصيل بالكامل.

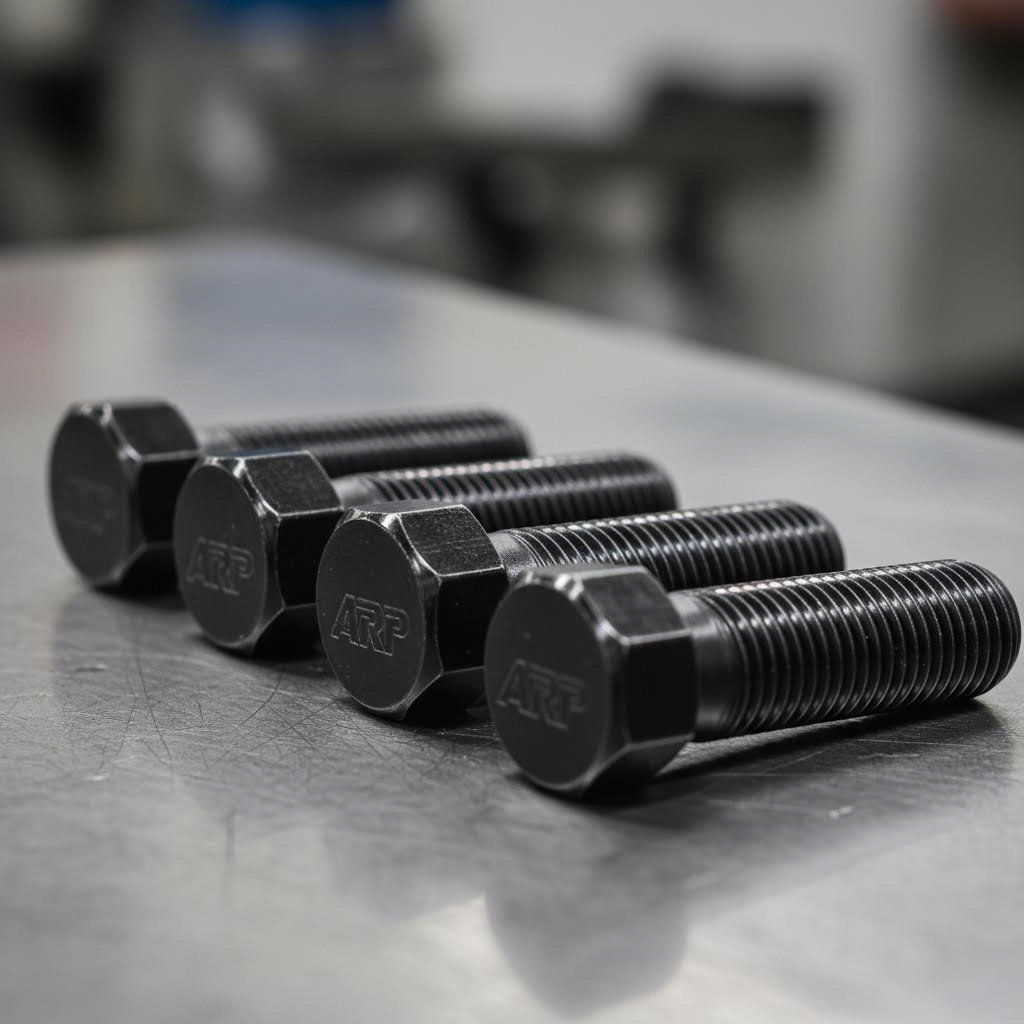

استراتيجية ترقية مسامير قضبان التوصيل

لماذا تفشل مسامير العمود قبل عوارض العمود؟ يشرح موقع OnAllCylinders الفيزياء بوضوح: عندما يغير المكبس اتجاهه عند النقطة الميتة العليا أثناء شوط العادم، يتولد قوة شد أو سحب على الغطاء ومسامير العمود. وتزداد شدة هذه القوة الاستطالة مع ارتفاع عدد لفات الدقيقة (RPM). من الغريب أن عمودًا يمكنه الصمود إلى الأبد عند 6000 دورة في الدقيقة قد يفشل بشكل كبير عند التعرض لضغط لبضع دقائق فقط عند 7000 دورة في الدقيقة.

الحل يستهدف هذا النوع المحدد من الفشل. تستخدم المثبتات الممتازة من شركات تصنيع مثل ARP صناعة فولاذية متقدمة وتحمّل تصنيع أدق مقارنة بالمسامير الأصلية من المصنع. هذه المسامير المُحسّنة تقاوم التمدد الدوري الذي يؤدي إلى الفشل الإجهادي، مما يرفع سقف الموثوقية للهيكل الكامل للعمود.

دعونا ندرس مقارنة التكاليف لتطبيق نموذجي لأعمدة التوصيل SBC 350:

المنهجية	التكلفة النموذيكية	ماذا تحصل عليه
إعادة بناء عمود قياسي مع مسامير ARP	$200-300 المجموع الكلي	أعمدة معاد تأهيلها، مسامير ممتازة، مناسبة للتطبيقات المتوسطة
أعمدة SCAT 4340 جديدة على شكل حرف I	~$350+	مادة ممتازة، أوزان متوازنة، سقف لدورات في الدقيقة أعلى
مجموعة قضبان مزورة ممتازة	$500-800+	أقصى قوة، دقة في التolerances، جودة معتمدة

الادخار ليس كبيرًا عند مقارنة قضبان المخزون المعاد بناؤها بالخيارات المزورة المتوفرة في السوق بأسعار مدخل. ومع ذلك، قد تمول تلك الفروقات البالغة من 50 إلى 150 دولارًا ترقيات أخرى — مثل لاصق JB مقاوم للحرارة العالية لإصلاح وصلات العادم، أو جaskets عالية الجودة، أو مواد تشحيم أفضل لتجميع المحرك. بالنسبة لتطبيقات قضبان SBC ذات المجلات الصغيرة في محركات الشوارع الخفيفة، فإن تحويل الميزانية نحو تحسينات موثوقية أخرى غالبًا ما يكون قرارًا استراتيجيًا منطقيًا.

فكر بصدق في التطبيق المحدد الذي تنوي استخدام المحرك فيه. تشير OnAllCylinders إلى أن الأشخاص الذين يبنون محركات 383 ستروكر غالبًا ما ينوون أخذ محركهم إلى مضمار السحب، حيث يعملون على دفعه بقوة تفوق 5,500 إلى 6,000 دورة في الدقيقة. إذا كان هذا يصف خططك، فإن إضافة الأمان الذي توفره قضبان سبائك الفولاذ 4340 المخصصة للسوق الثانوي تصبح قرارًا حكيمًا. ولكن إذا كان محركك يستخدم في القيادة العادية على الطرق مع جذبات نادرة على الطرق السريعة، فإن استخدام قضبان المصنع مع مسامير عالية الجودة يمثل تخصيصًا ذكيًا للميزانية.

تحذير مهم واحد: هذه الاستراتيجية تعمل فقط عندما تكون قضبانك الأصلية في حالة جيدة. يجب استبدال القضبان التي تحتوي على أسطح تحمل تالفة، أو نهايات كبيرة غير مستديرة، أو علامات تعب مرئية، بدلاً من إعادة تأهيلها. وتؤكد فحوصات ورشة التشغيل أثناء مشروع استبدال طوقا حوض الزيت ما إذا كانت قضبانك الأصلية مؤهلة لتطبيق ترقية البراغي.

المزايا

• أقل ت approach لتحسين موثوقية التجمع للقضبان
• يحافظ على المقاس الأصلي والتوافق المجرب
• قوة كافية للتصاميم المعتدلة غير المزودة بشواحن
• يُعالج وضع الفشل الأساسي الفعلي بشكل مباشر
• يسمح بإعادة تخصيص الميزانية لتحسينات أخرى في المحرك

العيوب

• سقف قدرة حصانية محدود مقارنةً بالبدائل المزورة
• غير مناسب للشحن القسري أو تطبيقات النيتروس
• مادة المكبس القياسي تمتلك مقاومة تعب أقل مقارنةً بفولاذ 4340
• قد تكون مطابقة الوزن بين المكابس أقل دقة مقارنةً بالمجموعات المصنعة خصيصًا
• لا يمكن إعادة تأهيل المكبس إذا أظهرت المادة علامات تلف بسبب التعب

تعمل استراتيجية ترقية براغي المكبس بشكل جيد في تطبيقات معينة، لكنها ليست شاملة. ماذا عن المحركات المجهزة بمكابس معدنية مسحوقة من المصنع؟ إن هذه المكونات الحديثة الأصلية تطرح اعتبارات وقيودًا فريدة تتطلب من المصممين فهمها قبل التخطيط لأي ترقيات أداء.

المكابس المعدنية المسحوقة من المصنع وأوجه محدوديتها

هل سبق أن تساءلت لماذا تبدو المحركات الحديثة أقوى منذ الخروج من المصنع مع انخفاض تكلفة إنتاجها مقارنةً بالمحركات السابقة؟ يكمن جزء من الإجابة في قضبان التوصيل المصنوعة من معدن مسحوق — وهي تقنية تصنيع تهيمن على إنتاج محركات OEM اليوم. وفقًا لمجلة Engine Builder، فإن أكثر من نصف قضبان التوصيل المستخدمة في المحركات الحديثة حاليًا تعتمد على تصميم شعاعي I-beam مصنوع من معدن مسحوق.

ولكن إليك السؤال الحاسم لهواة الأداء العالي: هل ينبغي استخدام هذه القضبان المصنعة من معدن مسحوق في بناء محركك، أم يجب استبدالها فورًا؟ الجواب ليس بسيطًا كما قد توحي الحكمة الشائعة في المنتديات.

فهم تقنية قضبان المعدن المسحوق

كيف يتم تصنيع قضبان المعادن المسحوقة بالضبط؟ تختلف هذه العملية جوهريًا عن الصياغة التقليدية. تُصنع قضبان المعادن المسحوقة عن طريق ضغط الصلب المسحوق في قالب وتسخينه إلى درجة حرارة كافية لجعل المسحوق ينصهر ويتحد ليشكّل قطعة صلبة. تُنتج هذه العملية المسماة التتحمية مكونًا يتميز بدرجة مفاجئة من الدقة في الأبعاد، جاهزًا مباشرة من خط الإنتاج.

فكّر في المعنى الذي يحمله هذا بالنسبة لكفاءة الت manufacturing. فقضبان الصياغة التقليدية تتطلب عمليات تشكير مكثفة بعد عملية الصياغة، مثل القص، والطحن، والتشطيب، التي تضيف تكلفة وتعقيد. أما قضبان المعادن المسحوقة فتخرج من عملية الصب تقريبًا بالأبعاد النهائية، مما يقلل بشكل كبير من الحاجة إلى عمليات تشكير إضافية لإكمال القطعة. وهذا يجعلها أرخص في الإنتاج مع الحفاظ على جودة ثابتة عبر آلاف الوحدات.

يمثل تصميم "الغطاء المتشقّق" ابتكارًا آخر في قضبان PM الذي يُربك العديد من الهواة. تتكون قضبان PM من مادة مركبة من سبائك تسمح بـ"تشفق" أغطاق القضيب على خط التقسيم بدلاً من قصها بقطع مستقيماً. تخيل كسر قطعة من الخزاء الفاخر—كل تشقّق يُنشئ نمط سطحي فريد يتناسب معاً بدقة فقط بطريقة واحدة.

في الواقع، فإن هذا السطح المتشقق يوفر مزايا في محاذاة الغطاء. فالتشفق الناتج يمتلك مساحة سطح أكبر بسبب وجود قمم ووديان، كما أن المحاذاة تكون أكثر دقة لأن الغطاء يتناسب مع القضيب فقط بطريقة واحدة. بالنسبة لإنتاج خط التmontage حيث تهم السرعة والاتساق، فإن هذه الميزة التي تحدد الموضع ذاتياً تلغي الأخطاء المحتملة في المحاذاة التي قد تحدث مع أسطح التقسيم المصمّنة تقليدياً.

بالنسبة للتطبيقات القياسية—السيارات اليومية، المركبات للتنقلات الروتينية، والمحركات التي تعمل ضمن المواصفات القدرة المحددة من المصنع—فإن قضبان PM يؤديان بشكل ممتاز. كما يُشير Riff Raff Diesel بالنسبة لتطبيق محرك الديزل 7.3L Powerstroke، تُستخدم قضبان PM في جميع أنحاء الصناعة automotive، ومعظمها يعمل بشكل ممتاز لفترة طويلة. بالنسبة لمحرك 7.3، طالما أنك لا تضيف توربو أو حقاسات أكبر، فإن المحرك يعمل بشكل ممتاز مع هذه القضبان في معظم الأحيان.

قيود قضبان PM في البناءات الأداء العالية

إذاً، متى تصبح قضبان PM مشكلة؟ تظهر القيود في منطقتين حاسستين يجب على مهندسي الأداء فهمهما.

استحالة إعادة التCONDITIONING: على عكس القضبان المصنوعة تقليديًا بالطرق أو الصب، لا يمكن إعادة تأهيل قضبان المعادن المسحوقة (PM) من خلال الممارسات القياسية لورش التشغيل. ويُوضح مجلة Engine Builder المشكلة الأساسية: بالنسبة لمنشئي المحركات، لا يوجد الكثير الذي يمكن القيام به مع قضبان PM المكسورة. لا يمكنك قطع الغلافات بسبب الكسر الفريد في كل واحدة منها. وبالإضافة إلى ذلك، لا يمكن صقل القطر الداخلي في معظم الأحيان لأن عدد محامل القطر الخارجي الكبيرة المتوفرة محدود جدًا.

عندما تحتاج إلى تعديل الصمامات في محرك به قضبان PM التالية، فمن المرجح أن تضطر إلى استبدالها بدلاً من إعادتها للحالة الجيدة. وهذا يجعل قضبان PM مكونات في الأساس قابلة للتصرف—وهي مناسبة للتطبيقات المصنعية قصيرة المسافة، لكنها تصبح مشكلة عندما يتطلّب اهتراء المحرك الاهتمام. يوفر بعض الموردين محامل بقطر خارجي أكبر للنهاية الكبيرة في التطبيقات الشائعة، لكن التوفر لا يزال محدودًا مقارنة بالخيارات التقليدية لقضبان التوصيل.

سقف الت-fatigue الأدنى: عادةً لا يمكن للقضبان المصنوعة بالضغط (PM) تحمل مستويات الإجهاد التي تتحملها نظيراتها المصنعة بالطرق. عندما تزداد مستويات القدرة، سواء من خلال التعديلات أو ببساطة من خلال دفع المحرك بقوة أكبر، تصل قضبان PM إلى حدودها بسرعة. تحدد تحليل Riff Raff Diesel لمحركات 7.3L Powerstrokes حوالي 400 حصان كعتبة حيث تصبح حالات فشل قضبان PM مقلقة. وتزداد مخاطر الفشل الكارثي بشكل كبير عند ت sobrepasar هذا الحد.

ماذا يحدث عندما يفشل عمود PM؟ وفقًا لتجربة Riff Raff، عندما تفشل هذه الأعمدة الربطية، فإنها غالبًا ما تقوم بثقب فتحات في هيكل المحرك، مما يستدعي بناء محرك جديد بالكامل. هذا ليس تآكلًا تدريجيًا أو ضررًا بسيطًا—إنه تدمير كامل للمحرك يحدث دون سابق إنذار.

كيف يمكنك التعرف على ما إذا كان محركك يحتوي على أعمدة PM؟ يصف مقال Riff Raff طريقة تفتيش عملية لتطبيقات 7.3L: في أسفل الأعمدة، إذا رأيت رأس برغي، فهذا هو PMR. وإذا رأيت صمولة على دبوس، فهذا عمود مزور. تنطبق طرق تحديد مرئية مشابهة على عائلات المحركات الأخرى، رغم أن التفاصيل المحددة تختلف حسب الشركة المصنعة.

بالنسبة للمركبات المجهزة بناقلات حركة أوتوماتيكية مثل ناقل الحركة فورد C4 أو إصدارات C4، فإن نظام الدفع عادةً ما يتعرض لأنماط تحميل أقل قسوة مقارنة بالتطبيقات التي تستخدم ناقل حركة يدوي. في هذه التكوينات، غالبًا ما تدوم قضبان PM لفترة أطول لأن المحول العزمي يعمل على امتصاص الأحمال الصدمية التي قد تُجهد مجموعة الدوران. ومع ذلك، فإن هذا لا يغير القيود الأساسية — فعندما تقرر ترقية القوة، تصبح قضبان PM الحلقة الضعيفة بغض النظر عن نوع ناقل الحركة.

عندما يتحرك الرافع لأعلى أثناء شوط السحب ويُتبع بالاحتراق، فإن قضبان PM تعالج مستويات القوة القياسية بشكل موثوق. تظهر المشكلة فقط عندما تدفع التعديلات بالمستوى إلى ما بعد المواصفات الأصلية للمصنّع أو عندما تتراكم دورة إجهاد بسبب كمية كبيرة من الأميال على المادة.

المزايا

• خفض تكاليف تصنيع المعدات الأصلية (OEM) تكاليف إنتاج المركبات
• قوة كافية لمستويات القوة القياسية وظروف القيادة الطبيعية
• اتساق دقيق في الأبعاد الناتجة عن عملية التصنيع
• يُعد تصميم الغطاء المتصدع ذاتي المحاذاة مضمونًا للتجميع الدقيق
• أثبتت الموثوقية في ملايين المركبات المنتجة حول العالم

العيوب

• لا يمكن تجديدها أو تغيير مقاسها أثناء إصلاح المحرك
• سقف التعب الأقل مقارنة بالبدائل المزورة يحد من القدرة على إنتاج الطاقة
• قد يؤدي فشلها الكارثي إلى تدمير كتلة المحرك بالكامل
• توفر محامل ذات مقاس أكبر بشكل محدود ما يعقّد خيارات الإصلاح
• يجب استبدالها بدلاً من إصلاحها عند حدوث البلى

يساعد فهم قدرات قضبان PM في اتخاذ قرارات مستنيرة بشأن التطبيق الخاص بك. بالنسبة لإعادة بناء المحركات القياسية حيث سيواصل المحرك العمل ضمن المواصفات المصنعية، قد يكون الاحتفاظ بقضبان PM القابلة للخدمة أمرًا مقبولًا. أما بالنسبة لأي تعديلات أداء — مثل الشحن التربيني أو الشحن الفائق أو استخدام النيتروس أو زيادة كبيرة في القدرة الطبيعية — فإن استبدال قضبان PM ببدائل مزورة يصبح ضروريًا لضمان الحماية من الفشل الكارثي.

بعد أن تم تقييم كل نوع من القضبان بشكل شامل، كيف يمكنك دمج هذه المعلومات لاتخاذ قرار واضح يناسب بنائك المحدد؟ القسم التالي يجمع كل شيء في مقارنة شاملة تُطابق خيارات القضبان مع متطلبات التطبيق.

المقارنة الكاملة لجميع خيارات القضبان

لقد قمت الآن باستكشاف كل خيار من خيارات القضبان التفصيلية، بدءًا من المكونات الدقيقة المصنعة بالطرق الساخنة وصولاً إلى التحديثات الاقتصادية للبراغي. ولكن كيف يمكنك دمج هذه المعلومات لاتخاذ قرار عملي يناسب بنائك المحدد؟ تجمع هذه المقارنة الشاملة كل شيء في إطار قرار واضح يُطابق أنواع القضبان بالتطبيقات الواقعية.

سواء كنت تقوم ببناء مركبة تُستخدم يوميًا وتتعرض لقيادة حماسية في بعض الأحيان، أو آلة متخصصة في سباقات السرعة على الخط المستقيم تسعى لتحقيق الأرقام القياسية، فإن اختيار المكبس المناسب يعتمد على فهم كيفية أداء كل خيار تحت ظروف التشغيل الخاصة بك. دعونا نحلل القرار حسب نوع التطبيق، ثم نفحص الاعتبارات الخاصة بالمنصات لأنظمة المحركات الشهيرة.

الاختيار حسب نوع التطبيق

تطبيقات القيادة اليومية: إذا كان محركك يقضي 90٪ من عمره في القيادة المنتظمة على الطرق السريعة مع بعض جلسات القيادة الترفيهية في عطلة نهاية الأسبوع، فعلى الأرجح لن تحتاج إلى الخيار الأغلى من قضبان التوصيل المتوفرة. حيث يمكن لقضبان المصنع مع ترقيات مسامير متميزة التعامل بثقة مع هذه المتطلبات المعتدلة، مع ترك ميزانيتك متاحة للتحسينات الأخرى. السؤال الرئيسي: هل ستتجاوز 6,000 دورة في الدقيقة بشكل منتظم؟ إذا لم يكن كذلك، فإن المكونات الأصلية المحفوظة بشكل جيد تخدم معظم تطبيقات القيادة اليومية بشكل ممتاز.

المشاريع المخصصة لعطلات نهاية الأسبوع: هذه المحركات تتعرض لاستخدام أكثر قسوة مقارنة بالسيارات المستخدمة يوميًا فقط—مثل أيام الحلبة، أو فعاليات السباقات الصغيرة، أو الجولات الحماسية في الطرق الجبلية خلال عطلات نهاية الأسبوع. توفر قضبان التوصيل المزورة على شكل حرف (I) التوازن المثالي في هذا السياق. حيث تفيد وفورات الوزن في التطبيقات عالية الدوران والطبيعية غير المؤزّزة، في حين أن متانة المادة المُحسّنة تستوعب الإجهاد المتزايد الناتج عن القيادة العدوانية أحيانًا، دون التكلفة العالية للبدائل الممتازة من نوع H-beam.

تطبيقات سباق السحب: عندما يتعرض محركك مرارًا وتكرارًا لإطلاقات بفتحة كاملة، غالبًا مع امتلاك نظام حقن قسري أو نيتروس، تصبح قضبان التوصيل المزورة من نوع H-beam ضرورية. إن الضغوط الأسطوانية الشديدة الناتجة أثناء الانطلاق الكامل تحت الشحن تتطلب سلامة هيكلية لا يمكن لتلك التصاميم سوى تصاميم H-beam توفيرها. بالنسبة لمحركات سباق السحب الجادة التي تتجاوز 800 حصان، فإن القضبان المزورة بدقة من مصنّعين معتمدين توفّر ضمان الجودة الذي يمنع الأعطال الكارثية أثناء المنافسة.

تطبيقات سباقات الطرق: يُميّز التشغيل المستمر بدورات عالية في الدقيقة سباقات الطرق عن سباقات السحب. فقد تصل محركاتك إلى أكثر من 7000 دورة في الدقيقة خلال عدة مناورات انعطاف في كل لفة، مما يؤدي إلى تراكم دورات الإجهاد بشكل أسرع بكثير مقارنة بأي استخدام آخر. وتتميز هنا المكابس المصنوعة بتقنية الشعاع الحديدي المطروية بأن وزنها الخفيف يقلل من الكتلة الدوارة، ما يحسن استجابة دواسة الوقود، في حين أن المادة المطروية قادرة على تحمل الضغط العالي المستمر الناتج عن التشغيل بسرعة عالية الذي قد يؤدي إلى تدمير المكونات الأصلية.

التطبيقات الكاملة للسباقات/الاحترافية: عندما لا يمكن القبول بالفشل وتسمح الميزانية باختيار أفضل المكونات، تمثل المكابس الواصلة المصنعة بدقة باستخدام عملية التشكيل الحراري تحت شهادة IATF 16949 الخيار المرجعي. ويبرر مزيج الخصائص المعدنية المتسقة والأوزان المتناسقة وضوابط الجودة الصارمة الاستثمار الإضافي عندما تعمل المحركات عند الحدود القصوى لقدراتها الميكانيكية.

اعتبارات منصة المحرك

تمثّل عائلات المحركات المختلفة اعتبارات فريدة تؤثر على اختيار قضبان التوصيل. ويساعدك فهم هذه العوامل الخاصة بالمنصة على اتخاذ قرارات مستنيرة تتجاوز التوصيات العامة.

تطبيقات محرك فورد 300 ذو الستة أسطوانات المستقيمة: يُعد محرك فورد 300 I6 الأسطوري — الذي يغطي مدى سعة 240/300 — أحد أكثر تصاميم المحركات المستقيمة ذات الستة أسطوانات متانةً التي تم إنتاجها على الإطلاق. وقد اكتسبت محركات فورد 300 المستقيمة ذات الستة أسطوانات هذه السمعة عبر عقود من الخدمة في الشاحنات، وتعكس قضبان التوصيل المصنّعة من المصنع تركيزًا على المتانة. بالنسبة للتحسينات البسيطة في الأداء والتي تحافظ على عمل محرك الـ300 ذي الستة أسطوانات دون تجاوز 5,500 دورة في الدقيقة، غالبًا ما تكون القضبان الأصلية مع صواميل مطورة كافية. ومع ذلك، ينبغي على هواة تعديل المحركات باستخدام الشاحن التربيني النظر في خيارات مزورة، لأن الضغط الإضافي داخل الأسطوانات الناتج عن الشحن السوبرتشارجد يتجاوز بسرعة قدرة قضبان التوصيل الأصلية.

تطبيقات محرك شيفروليه الصغير: منصة SBC توفر ربما أوسع مجموعة من العصي المتاحة في سوق ما بعد الصيد. العصي الخامسة والسبعة بوصة تعمل بثقة في البناء الخفيف، لكن شعبية المنصة تعني أن البدائل المزورة تُسعر بسعر تنافسي. بالنسبة لـ 383 مزيجًا من المضربات الشائعة في بناءات SBC الأداءية ، فإن المضرب الأطول يزيد من زاوية العصا والتوتر مما يجعل العصي المسامرة استثمارًا حكيمًا حتى في التكوينات التي تتنفس بشكل طبيعي.

تطبيقات الشيفوري الكبيرة: محركات بي بي سي تولد عزم دوران كبير يحمل قضبان الاتصال بشكل مختلف عن الكتل الصغيرة عالية الدوران. تطلب الكتلة الدوارة لمجموعات الكتل الكبيرة مطابقة وزن دقيقة عبر مجموعة العصا. وفقاً تحليل عامل التوازن في عجلة العجلات في أوهايو ، محركات V-8 تقريبا دائما متوازنة إلى عامل 50٪، مما يعني أن التوازن الجمعية الدورانية الصحيحة تصبح حاسمة للعمل بسلاسة. العصي المسامرة ذات التماسك المعتمد للوزن تبسط عملية التوازن بشكل كبير.

تطبيقات منصة الاستيراد: تستفيد محركات الاستيراد الشهيرة مثل 2JZ، وسلسلة هوندا K، وعوائل سوبارو EJ/FA من التطور الواسع في قطاع قطع الغيار بعد البيع الذي حظيت به هذه المنصات. تتوفر بسهولة خيارات قضبان مزورة من شركات تصنيع موثوقة، وطبيعة هذه المحركات المستوردة العالية في عدد لفات الدقيقة تجعل التصميمات على شكل حرف I شائعة بشكل خاص. بالنسبة للتطبيقات المستوردة المزودة بشواطئ تيربو—خاصة البناءات التي تستهدف 500 حصان فما فوق—توفر قضبان H-Beam التتحمل المطلوب من هذه المحركات.

مصفوفة مقارنة نوع القضيب

يجمع الجدول التالي جميع الخيارات المقيّمة للقضبان في مصفوفة قرار. استخدم هذا المقارن جنبًا إلى جنب مع أهداف بنائك المحددة لتحديد الخيار الأمثل لتطبيقك:

نوع القضيب	أفضل استخدام	نطاق السقف بالحصان	التكلفة النسبية	الميزة الرئيسية
مصنع على الساخن بدقة (معتمّد)	السباقات الاحترافية، البناءات عالية التكلفة	1,000+ حصان	$$$$$	جودة معتمدة، تركيب معدني متسق، أوزان متطابقة
مصنع H-Beam	الشحن القسري، أكسيد النيتروز، سباقات السحب	600-1,200+ حصان	$$$$	أقصى قوة تحت ضغط الشحن
عارضة مزورة على شكل حرف I	محركات عالية السرعة بدون شاحن، سباقات الطرق، مشاريع عطلة نهاية الأسبوع	500-800 حصان	$$$	خفة الوزن، نسبة قوة إلى وزن ممتازة
قضبان قياسية + مسامير متميزة	استخدام خفيف على الطرق، سيارات يومية، مشاريع منخفضة التكلفة	400-450 حصان	$$	أقل تكلفة، ويتعامل مع وضع الفشل الأساسي
الشركة المصنعة الأصلية للمعادن المسحوقة	قوة قياسية، تطبيقات غير معدلة	المواصفات المصنعية فقط	$	فعالة من حيث التكلفة لإعادة بناء القطع القياسية

مقارنة الوزن وآثار التوازن

إن اختلاف الوزن بين قضبان التوصيل القياسية والمُصقولة يؤثر على أكثر من مجرد الكتلة الدوارة— بل يؤثر بشكل مباشر على كيفية توازن عمود الكرنك. وتوضح التحليلات الفنية لشركة Ohio Crankshaft أن جميع أعمدة الكرنك تكون متزنة في المصنع، ولكن ليس بنفس درجة الدقة المطلوبة للسباقات، أو حتى من قبل مالك دقيق. إن توازن المصنع هو توازن بجودة خط الإنتاج فقط، ويمكن تحسينه من خلال جهد دؤوب.

عندما تغير وزن قضبان التوصيل—سواء بالانتقال من القضبان القياسية الثقيلة إلى قضبان مزورة على شكل حرف I خفيفة، أو بإضافة كتلة باستخدام بدائل قوية على شكل حرف H— فإن أوزان التوازن على عمود الكرنك لم تعد تعوّض بشكل صحيح عن مجموعة التجميع الدوارة والراجعة. وهذا يتطلب إعادة التوازن للحفاظ على التشغيل السلس.

اعتِدْ هذه العوامل المرتبطة بالوزن عند اختيار قضبان الاتصال:

• تقليل كتلة التذبذب باستخدام قضبان أخف وزنًا – استجابة أسرع للفتحة، وتقليل الإجهاد عند السرعات العالية، ولكن يتطلب إزالة الكتلة المضادة من عمود الكرنك
• زيادة العطالة الدوارة باستخدام قضبان أثقل – أكثر ملاءمة للتطبيقات المعتمدة على العزم، ويستلزم إضافة كتلة مضادة أثناء عملية الموازنة
• توحيد الوزن عبر المجموعة – يُسهّل تطابق أوزان القضبان عملية الموازنة ويقلل الاهتزازات؛ وعادةً ما توفر القضبان المطروقة عالية الجودة تطابقًا أفضل في الوزن مقارنة بالمكونات القياسية
• الاعتبارات المتعلقة بعامل الموازنة – تعني نسبة الموازنة القياسية البالغة 50٪ لمحركات V-8 أنه يجب تعويض 100٪ من الوزن الدوّار بالإضافة إلى 50٪ من الوزن التذبذبي بواسطة الكتل المضادة

بالنسبة لمهندسي المحركات الذين يعملون مع محرك فورد 300 ذو الستة أسطوانات المتعامدة أو تكوينات المحركات المستقيمة المماثلة، فإن اعتبارات التوازن تختلف عن تطبيقات المحركات V-8. فالتوازن في المحركات المستقيمة يختلف بطبيعته بسبب ترتيب الاشتعال وترتيب المكابس، ولكن تبقى أهمية الاتساق في الوزن عبر مجموعة المكبس متساوية من حيث الأهمية للحصول على تشغيل سلس.

يوفر المقارنة الشاملة أعلاه الإطار المناسب لاتخاذ قرارك، ولكن التنفيذ يتطلب مواءمة هذه الإرشادات مع أهداف القوة الخاصة بك، والقيود المالية، والاستخدام المقصود. ويقدم القسم الأخير توصيات قابلة للتنفيذ تحوّل هذا التحليل إلى خطوات عملية واضحة لبنائك.

التوصيات النهائية لبنائك

لقد استوعبت معلومات مفصلة عن جميع خيارات المكبس الدوراني المتاحة - من المكونات الدقيقة المطروقة على الساخن إلى ترقيات البراغي الاقتصادية. والآن حان الوقت لتحويل هذه المعرفة إلى إرشادات قاطعة تناسب حالتك الخاصة. سواء كنت تقوم بتحديث سيارة يومية أو تجميع محرك ضخم بقوة 1000 حصان للسباقات، فإن هذه التوصيات ستساعدك على اتخاذ القرار الصحيح دون الشعور بالتردد.

الاستنتاج الرئيسي الذي يستحق التكرار: براغي المكبس عالية الجودة تكون في كثير من التطبيقات أكثر أهمية من مادة المكبس نفسه. وفقًا لـ تحليل مجلة Engine Builder ، فإن أحد الأسباب الأكثر شيوعًا لفشل المكبس هو أن براغي المكبس القياسية ليست قوية بما يكفي للإمساك بالغطاء بإحكام عند عدد لفات عالية. يجب أن يوجه هذا الواقع الأساسي توزيع ميزانيتك — حيث إن معالجة وضع الفشل الفعلي توفر موثوقية أكبر مقابل كل دولار مقارنةً بالترقية التلقائية لمكونات لا تعاني أصلًا من فشل.

خارطة قرارك

هل أنت مستعد لاتخاذ قرارك؟ اتبع قائمة المراجعة المرقمة هذه لمطابقة أهداف بنائك مع حل عمود المرفق المناسب:

1. حدد هدفك الفعلي للقدرة. كن صادقًا بشأن أهدافك الحقيقية — وليس خيالات المنتديات. إذا كنت تقوم ببناء محرك صغير سعة 350 سي سي سيحقق في الواقع 400 حصانًا ولن يتجاوز 6000 دورة في الدقيقة، فلن تحتاج إلى نفس المكونات التي يحتاجها شخص يستهدف 800 حصان.
2. حدد استخدامك الأساسي. سيارة يومية؟ أم للسباقات في عطلة نهاية الأسبوع؟ أم سيارة سحب مخصصة؟ كل تطبيق من هذه التطبيقات يتعرض لنمط إجهاد مختلف يستدعي اختيار أعمدة مختلفة.
3. حدد ما إذا كان هناك نظام حقن قسري أم لا. تؤدي التربو والسوبرتشارجر ونظم النيتروس إلى حدوث قفزات في ضغط الأسطوانة تتطلب هيكلًا على شكل حرف H عند المستويات المتوسطة من القوة فما فوق. ويمكن للمحركات غير المزودة بشاحن توربيني أن تستخدم بأمان بدائل أخف وزنًا على شكل حرف I.
4. قيّم حالة أعمدة المرفق الحالية. يجب أن يقوم ورشاء آلات بفحص القضبان الحالية لديك للتحقق من التهتراء وعلامات الإعياء والدقة في الأبعاد. قد تكون قضبان المخزون القابلة للخدمة مع ترقيات ممتازة للبراغي مناسبة تمامًا للبنايات متوسطة الأداء.
5. احسب ميزانية التجمع الدوراني الكلي لديك. لا توجد قضبان الت Connecting rods بمعزل عن باقي المكونات—ستحتاج إلى مكابس متطابقة، ومحامل عالية الجودة، والتوازي الدقيق. تخصيص ميزانيتك بالكامل للقضبان الممتازة مع التدقيق في مكونات أخرى يخلق حلقات ضعيفة جديدة.
6. فكر في إمكانية الترتقي المستقبلية. إذا كنت تبني أساس لزيادة القوة لاحقاً، فإن الاستثمار في قضبان مزورة الآن يمنع عمليات التفكيك المكلفة عندما تضيف ضغط إضافي أو نايتروس لاحقاً.
7. احصل من مصنعين ذوي سمعة طيبة. القضبان منخفضة التكلفة مع معادن مشكوك فيها تخلق مشاكل أكثر مما تحل. تتمسك بعلامات تجارية راسخة أو مصنعين معتمدين الذين تضمن ضوابط جودتهم نتائج متسقة.

إرشادات نهائية حسب مستوى القوة

دعونا نزيل الغموض بحدود واضحة بناءً على البيانات التي فحصناها:

القضبان القياسية تكون كافية عندما:

• تبقى مستويات القدرة أقل من 400-450 حصانًا في تطبيقات المحركات V-8 غير المزودة بشاحن توربيني
• يبقى سرعة المحرك مستقرة باستمرار تحت 6,500 دورة في الدقيقة
• لا يُستخدم أي نظام لزيادة الضغط أو خليط النيتروس
• يتم استخدامه بشكل أساسي للقيادة على الطرق العامة مع استخدام حماسي متقطع
• تم فحص قضبان التوصيل الخاصة بك ولا تظهر أي علامات على التآكل أو الاستطالة أو الإجهاد

تصبح قضبان التعديل المزورة ضرورية عندما:

• تتجاوز القدرة 500 حصان في التطبيقات غير المزودة بشاحن توربيني
• يتم إضافة أي كمية من الضغط التوربيني أو خليط النيتروس إلى المعادلة
• تم التخطيط للتشغيل المستمر فوق 7,000 دورة في الدقيقة
• يتعرض المحرك لانطلاقات متكررة على مضمار السباق أو لأعمال السباقات على الطرق
• أنت تبني ترکیبة ستروکر التي تزید زاویة المکبس وزیادة التشدید
• المکائس الأصلیة المعدنیة المسحوقة ولا یمکن اعادة تجهیزها

بالنسبة للمباني التي تعمل على منصات مثل محرك 300 فورد سترایت سیکس أو نسخة 300 فورد سترایت سیکس، فإن المکائس المزورة الأصلیة في العديد من هذه المحركات تتحمل جیداً الزيادات المعتدلة في القوة. ومع ذلك، فإن شحن توربو لمحرك فورد 200 أو سلسلة 240/300 سترایت سیکس یفوق قدرات المکائس الأصلیة - مما یجعل المکائس المزورة البدیل ضروريًا کضمان في التطبيقات ذات الشحن المرکب.

استراتیجة الت allocation الذکیة للمیزانة

هكذا يقوم مهندسو المحركات ذوي الخبرة عادةً بتخصيص ميزانيتهم للجمعات الدوارة عبر مستويات البناء المختلفة:

بناء الشارع الاقتصادي (تحت 500 دولار للمجموعة الدوارة): الإبقاء على المکائس الأصلیة بعد فحصها، التحدیث إلى مبرغات ARP أو ما یعادلها من الدرجة العالیة، واستثمار الوفورات في المبیدیس ومحامل عالیة الجودة. یعالج هذا الأسلوب الوضع الفشل الرئیسي مع الحفاظ على التکلفة ضمن حدود معقولة.

بناء الأداء المعتدل (500-1000 دولار للمجموعة الدوارة): قضبان مزورة على شكل حرف I من فئة المبتدئين من شركات مصنعة معروفة، وبستونات جيدة من النوع عالي التركيب الزائد أو مزورة، مع تشغيل آلي وموازنة مناسبة. يمكن لهذه المجموعة التعامل بموثوقية مع 500-600 حصان في تطبيقات السحب الطبيعي.

بناء أداء جاد (مجموعة دوارة بقيمة 1,000-2,000 دولار): قضبان مزورة م premium على شكل حرف H أو I متطابقة مع تطبيقك، ومكابس مزورة، ودبابات المعصم المُحسّنة، والتوازن الاحترافي. في هذا المستوى، أنت تبني محركًا يمكنه التعامل بثقة مع أكثر من 700 حصان.

بناء احترافي/سباق (مجموعة دوارة بقيمة 2,000 دولار فأكثر): قضبان الت Connecting Rods المزورة بدقة من شركات مصنعة معتملة، ومكابس مزورة حسب الطلب، ودبابات المعصم المصنوعة من التيتانيوم، والتوازن الشامل للتجميع الدوران. هذه التركيبات تدعم مستويات القوة التي تصل إلى أربعة أرقام مع الموثوقية التي تتطلبها المنافسة الجادة.

عند ترتق نظام الوقود الخاص بك باستخدام مجموعة حقل الوقود مثل أنظمة Holley Sniper EFI أو Holley EFI Sniper، فمن المرجح أنك تستهدف مستويات قوة تتطلب قضبان ت Connecting rods مصنوعة بالطرق المزورة. إن التوصل الدقيق للوقود الذي توفره هذه الأنظمة يمكّن من إنتاج طاقة بشكل ثابت، مما يضع ضغطًا على المكونات الأقل جودة في الجزء السفلي من المحرك. خطط استثمارك في المجموعة الدوارة وفقًا لذلك—فمن غير المنطقي تركيب نظام EFI عالي الجودة على محرك يحتوي على قضبان ت Connecting rods ضعيفة.

أين تشتري قضبان مزورة عالية الجودة

ليست جميع القضبان المزورة متساوية من حيث الجودة—فإن عملية الت manufacturing، ومعايير ضبط الجودة، وثبات المواد تختلف بشكل كبير بين الموردين. عند اختيار مصدر قضبان الت Connecting rods، يجب إعطاء الأولوية لهذه العوامل:

الشهادة الت manufacturing: تشير شهادة IATF 16949 إلى أن المصنع يتبع معايير إدارة الجودة في صناعة السيارات. تضمن هذه الشهادة خصائص معدنية متسقة، ودقة الأبعاد، والقدرة على التتبع طوال عملية الإنتاج.

شفافية المواد: تحدد الشركات المصنعة ذات الجودة مواد سبائك الصلب الخاصة بها بوضوح—عادةً 4340 أو 300M أو تركيبات خاصة. إن وصفًا غامضًا للمواد أو تردد في الإفصاح عن مواصفات السبيكة يشير إلى تقليل في الجودة.

معايير مطابقة الوزن: توفر الشركات المصنعة الفاخرة مواصفات وزن لمجموعات الذراع، وغالبًا ما تكون متطابقة ضمن نطاق 1-2 جرام عبر المجموعة بأكملها. هذه الاتساقية تسهّل عملية التوازن وتضمن تشغيلًا سلسًا.

جودة مسامير الذراع: تشمل الشركات المصنعة المعروفة صواميل ومسامير عالية الجودة—مثل ARP2000 أو ما يعادلها—بدلاً من القطع العامة التي تصبح الحلقة الأضعف في التركيب الخاص بك.

بالنسبة للمُصنعين الذين يحتاجون إلى مواصفات مخصصة أو حلول كمية كبيرة من أذرع مزورة، فإن الشركاء المعتمدين في الصب الدقيق يقدمون ضمان الجودة الذي تتطلبها المشاريع الجادة. شاويي (نينغبو) تقنية المعادن يُجسّد هذا النهج — فبفضل عملية التصنيع المعتمدة وفقًا لمعيار IATF 16949، إلى جانب قدرات النمذجة السريعة والهندسة الداخلية، يتم إنتاج مكونات تلبي المواصفات الدقيقة للتطبيقات السيارات المطلوبة.

إن القرار بين قضبان التوصيل المزورة والبدائل القياسية يعود في النهاية إلى مواءمة خياراتك من المكونات مع أهدافك الواقعية. فقضبان الحالة القياسية تؤدي بشكل موثوق في التطبيقات المعتدلة عند استخدامها مع مشابك عالية الجودة. أما البدائل المزورة فتصبح ضرورية عندما تتجاوز مستويات القوة أو سرعة المحرك أو الدفع الإجباري حدود مواصفات التصميم المصنعية. اختر بناءً على بيانات فعلية وتقييم صادق لأهداف بنائك — ثم ابدأ بالبناء بثقة متيقنًا من أنك اخترت المكونات المناسبة لتطبيقك الخاص.

الأسئلة الشائعة حول قضبان التوصيل المزورة مقابل القياسية

1. ما هي عيوب المحرك المزور؟

تتميز مكونات المحرك المزورة بسعر أعلى بسبب المعدات المتخصصة والعمالة الماهرة ومتطلبات الطاقة العالية خلال عملية التصنيع. تتطلب عملية التزوير استثمارًا كبيرًا في أدوات الإنتاج ومراقبة الجودة، ما يجعل الأجزاء المزورة أكثر تكلفة بشكل ملحوظ مقارنةً بالبدائل المسبوكة أو المصنوعة من مسحوق المعادن. بالنسبة للتحسينات البسيطة المستخدمة في الطرق العادية وأقل من 400 حصان، قد تمثل المكونات المزورة نفقة غير ضرورية عندما تكون القضبان الأصلية مع مسامير متطورة كافية. بالإضافة إلى ذلك، تتطلب بعض المكابس المزورة فجوات أوسع يمكن أن تسبب ضجيجًا أثناء التشغيل البارد.

2. هل جميع قضبان التوصيل مزورة؟

لا، يتم تصنيع قضبان التوصيل باستخدام عدة عمليات مختلفة. تُستخدم محركات السيارات المنتجة بكميات كبيرة عادةً قضبان معدنية مسحوقة (PM)، والتي تُصنع عن طريق ضغط وتحميص مسحوق معدني. أما التطبيقات عالية الأداء فغالبًا ما تستخدم قضبان مزورة مصنوعة من سبائك الصلب 4340 أو 300M. وتُستخدم قضبان التوصيل المخرَّطة من كتل معدنية صلبة (Billet) في تطبيقات السباقات الفائقة الأداء، بدلاً من التزوير. ويتميز كل أسلوب تصنيع بخصائص مختلفة من حيث القوة والتكلفة ونطاق الاستخدام يجب على المصممين أخذها في الاعتبار.

ما الفرق بين قضبان التوصيل المسبوكة والمزورة؟

تُعد قضبان التوصيل المزورة أقوى بكثير وأكثر متانة مقارنة بالبدائل المسبوكة. حيث يُحدث عملية التزوير اصطفافًا لهيكل الحبيبات المعدنية، ما يؤدي إلى مقاومة فائقة للتآكل مع حدود خضوع تصل إلى حوالي 700 ميجا باسكال مقابل 588 ميجا باسكال للقضبان المصنوعة من مسحوق المعادن. ولا يمكن استخدام القضبان المسبوكة بشكل موثوق عند تجاوز 500 حصان في معظم التطبيقات. وتتحمل القضبان المزورة سرَعات لفة أعلى وضغوط أسطوانات أكبر، مما يجعلها ضرورية في المحركات ذات الشحن الإجباري، في حين تناسب القضبان المسبوكة أو المصنوعة من مسحوق المعادن مستويات القوة القياسية بتكلفة تصنيع أقل.

4. متى يجب أن أقوم بالترقية من قضبان التشغيل القياسية إلى قضبان توصيل مزورة؟

قم بالترقية إلى قضبان توصيل مزورة عندما تتجاوز القوة 500 حصان في محركات السحب الطبيعي، أو عند إضافة أي نظام شحن قسري أو خليط نايتروس، أو عند التخطيط للعمل المستمر فوق 7,000 دورة في الدقيقة، أو عند خضوع المحرك لانطلاقات متكررة على مضمار السباق أو لأغراض سباقات الطرق. تظل قضبان المصنع مع ترقيات مسامير ممتازة كافية للأنظمة التي لا تتجاوز 400-450 حصان والتي تبقى دون 6,500 دورة في الدقيقة بدون شحن. إن وضع الفشل الأساسي في وصلات القضبان هو فشل المسامير وليس كسر العارضة، وبالتالي فإن جودة المسامير غالبًا ما تكون أكثر أهمية من مادة القضيب نفسه في الأنظمة المتوسطة.

5. ما الفرق بين قضبان التوصيل المزورة من نوع H-beam و I-beam؟

تتفوق قضبان التوصيل على شكل حرف H في تطبيقات الشحن القسري حيث تتطلب ضغوط الأسطوانة القصوى أقصى قدر من المتانة الهيكلية، وتتعامل بثقة مع نطاق قدرة يتراوح بين 600 و1200 حصان فأكثر. وتُقاوم المقاطع العريضة لهذه القضبان الانثناء تحت ضغط الشحن، لكنها تضيف وزناً إلى المجموعة الدوّارة. أما قضبان التوصيل على شكل حرف I فتركّز على تقليل الوزن في محركات السحب الطبيعي عالية السرعة، وتوفر نسباً ممتازة بين القوة والوزن في تطبيقات تتراوح قدرتها بين 500 و800 حصان. اختر قضبان حرف H للتطبيقات المزودة بشواحن توربينية أو شواحن هواء، واختر قضبان حرف I للمحركات ذات السحب الطبيعي التي تعمل بسرعة دوران عالية حيث يكون استجابة دواسة البنزين مهمة.
