معايير تصميم قوالب الطفو التي تقضي على عيوب الارتداد المكلفة

فهم معايير تصميم قوالب الحافة وتأثيرها على التصنيع

هل سبق لك أن تساءلت ما الذي يفرق بين حافة معدنية من صفائح خالية من العيوب وبين أخرى مليئة بالعيوب؟ الجواب يكمن في مجموعة من المواصفات المصممة بعناية تُعرف باسم معايير تصميم قوالب الحافة. تشكل هذه الإرشادات الشاملة العمود الفقري للتشكيل الدقيق للمعادن، وتحدد كل شيء بدءًا من هندسة القالب وصلابة المادة وصولاً إلى مواصفات التحمل التي تقرر ما إذا كانت الأجزاء النهائية تفي بمتطلبات الجودة أم تنتهي كخردة.

معايير تصميم قوالب الحافة هي مواصفات هندسية موثقة تنظم هندسة القالب، واختيار المواد، وحسابات الفجوة، ومتطلبات التحمل الخاصة بالقوالب المستخدمة في عمليات حافة الصفائح المعدنية، مما يضمن تشكيلًا متناسقًا وقابلًا للتكرار وخاليًا من العيوب عبر دفعات الإنتاج.

تحديد معايير تصميم قوالب التفلينج في التصنيع الحديث

إذًا، ما المقصود بالتفلينج بالضبط؟ في جوهره، التفلينج هو عملية تشكيل تقوم بثني المعدن الرقائقي على طول خط منحني أو مستقيم لإنشاء حافة أو طرف بارز. وعلى عكس الثني البسيط، يتضمن التفلينج سلوكًا معقدًا للمادة يشمل التمدد، والانضغاط، والتشوه الموضعي. تتطلب هذه التعقيدات معايير دقيقة في تصميم القالب لتحقيق نتائج متسقة.

إن فهم وظيفة القالب يوفر السياق الضروري هنا. حيث يعمل القالب كأداة لتشكيل المادة الخام إلى مكونات نهائية من خلال تشوه يتم التحكم فيه. وفي تطبيقات التفلينج، يجب أن يراعي القالب ظواهر مثل ارتداد المادة بعد التشويه (springback)، والتصلب الناتج عن العمل (work hardening)، والقيود الهندسية التي لا تواجهها عمليات التشكيل البسيطة أبدًا.

تُعالج معايير التصميم الحديثة لأدوات التفلنجة هذه التحديات من خلال تحديد متطلبات محددة لمسافات التolerance بين المطع وقوالب القص، وعادة ما تكون حوالي 10% إلى 12% من سماكة المادة في عمليات القص وفقًا لما ورد في الوثائق الصناعية. كما تُحدد هذه المعايير نطاقات صلادة الفولاذ للقالب، ومعايير التشطيب السطحي، والتسامحات الهندسية التي تضمن جودة قابلة للتكرار.

لماذا تعد الت стандندرة مهمة للتشكيل الدقيق

تخيل تشغيل الإنتاج دون مواصفات قياسية للقوالب. سيقوم كل صانع أداة بتفسير المتطلبات بشكل مختلف، مما يؤدي إلى جودة غير متسقة للأجزاء، وعمر أداة غير متوقع، وتكاليف باهظة ناتجة عن التجربة والخطأ أثناء الإعداد. وتُزيل الت стандندرة هذا التفاوت من خلال توفير إطار عمل مشترك يفهمه ويتبعه جميع الأطراف.

تستفيد عملية صنع القوالب بشكل كبير من المعايير المُعتمدة. عندما تحدد المواصفات أن إدخالات القوالب تتطلب فولاذ أدوات من نوع D2 بصلابة 60-62 Rc، أو أن التخليص في ماسك الشريط حول المسامير يجب أن يكون 5٪ من سماكة المادة، يمكن لصانعي الأدوات المضي قدمًا بثقة. هذه المعايير ليست عشوائية؛ بل تمثل معرفة هندسية متراكمة تم تنقيتها عبر عقود من الخبرة الإنتاجية.

كما تسهم مواصفات القوالب القياسية في تسريع عمليات الصيانة والاستبدال. عندما يتبع كل مكون المتطلبات الموثقة، فإن القطع البديلة تناسب تمامًا دون الحاجة إلى تعديل يدوي مكثف أو ضبط. ويقلل هذا من وقت التوقف ويكفل استئناف الإنتاج بسرعة بعد الصيانة الروتينية.

الأساس الهندسي لتشكيل الحافة

يعتمد تصميم قالب الحافة الناجح على فهم الميكانيكا الأساسية للتشكيل. عندما ينثني معدن الصفائح، يتمدد السطح الخارجي في حين يتم ضغط السطح الداخلي. أما المحور المحايد، وهو المنطقة الحرجة التي لا تتعرض إما للشد أو الضغط، فيتغير موقعه بناءً على نصف قطر الانحناء وسمك المادة وطريقة التشكيل.

يُعد عامل K، الذي يمثل نسبة موقع المحور المحايد إلى سمك المادة، أمرًا أساسيًا لحساب الأنماط المسطحة بدقة والتنبؤ بسلوك المادة. وعادةً ما يتراوح هذا العامل بين 0.25 و0.50، ويختلف تبعًا لخصائص المادة وزاوية الانحناء وظروف التشكيل. ويضمن تحديد دقيق لعامل K أن تحقق الحواف المنتهية الأبعاد المستهدفة دون الحاجة إلى تصحيح بعد التشكيل.

تُترجم المواصفات الهندسية لهذه المبادئ إلى متطلبات الأدوات المادية. فنصف أقطار المطاعن على شكل، والتي تُحدد عادةً بثلاثة أضعاع لسماكة المادة عند الإمكان، تمنع التشقق أثناء عملية التشكيل. وتُسمح فجوات القالب بتدفق المادة مع منع حدوث تثنيات أو انحناءات. وتعمل هذه المعايير معًا لإنتاج حواف مطوية تفي بالمتطلبات البعدية مع الحفاظ على السلامة الهيكلية طوال المنطقة المشكَّلة.

العمليات الأساسية للتشكيل وراء تصميم قوالب التحوط

الآن بعد أن فهمت ما تشمله معايير تصميم قوالب التحوط، فلننغوص في المبادئ الميكانيكية التي تجعل هذه المعايير ضرورية. فكل عملية تحوط تتضمن سلوك معقد للمادة يختلف بشكل كبير عن الثني أو القص الأساسي. وعندما تفهم كيف تتحرك المعدن فعليًا أثناء تشكيل الحافة، يصبح السبب الهندسي وراء متطلبات التصميم المحددة للقالب واضحًا تمامًا.

الآليات الأساسية للتشكيل في عمليات التحوط

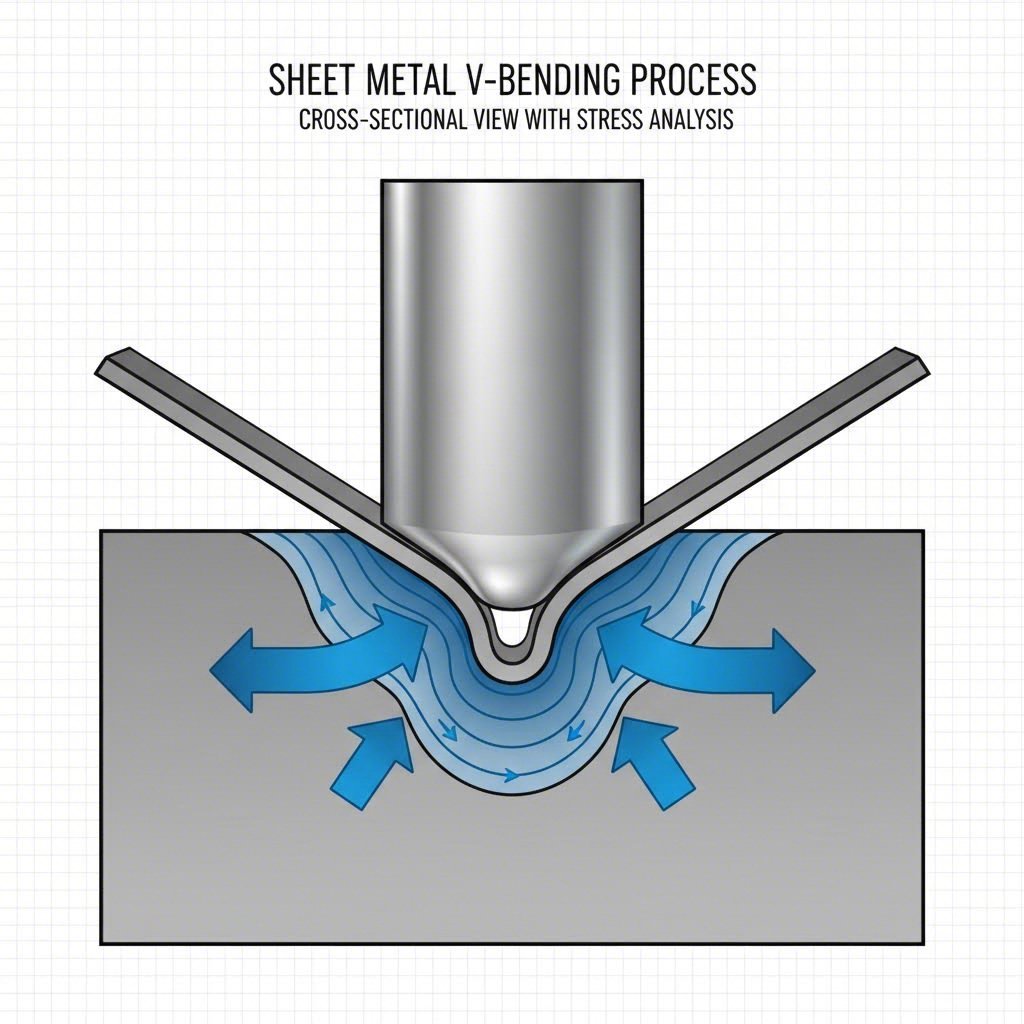

تخيل ما يحدث عندما يدفع المكبس الصفائح المعدنية إلى تجويف القالب. لا ينثني المعدن ببساطة مثل الورق، بل يتعرض للتشوه اللدن حيث تمتد الألياف وتتقلص وتدفق حسب موقعها بالنسبة لأدوات التشكيل. ويتضمن هذا التشغيل توترات متفاوتة بشكل كبير عبر قطعة العمل.

أثناء أي عملية طرف، يمر المعدن بما يُعرف لدى المهندسين بظروف الانفعال المستوي. حيث يتمدد المعدن في اتجاه واحد، ويُضغط في آخر، ويظل نسبيًا دون تغيير في البعد الثالث على طول خط الثني. وتساعد معرفة هذه العملية على تفسير سبب ضرورة تحديد فجوات القوالب، ونصف أقطار المكابس، وسرعات التشكيل بدقة.

تُنتج عملية التشكيل أيضًا احتكاكًا كبيرًا بين سطح الصفيحة وأسطح الأدوات. ويؤثر هذا الاحتكاك على أنماط تدفق المادة، ويؤثر على متطلبات القوة اللازمة لإتمام عملية التشكيل بنجاح. وعليه، يجب على مصممي القوالب أخذ هذه التفاعلات بعين الاعتبار عند تحديد التشطيبات السطحية واختيار المزلقات. وفي بعض التطبيقات المتخصصة، توفر عملية التشكيل باستخدام الوسادة المطاطية نهجًا بديلاً، حيث تحل وسادة مرنة محل الأدوات الصلبة، مما يسمح بإنشاء أشكال معقدة بتكلفة أدوات أقل.

كيف تتصرف المعادن أثناء تكوين الحافة

عندما تنثني الصفائح المعدنية حول خط الحافة، فإن السطح الخارجي يتمدد بينما ينضغط السطح الداخلي. يبدو ذلك بسيطًا؟ في الواقع، تنطوي العملية على عدة ظواهر متنافسة تجعل عملية تشكيل الحواف أكثر تعقيدًا بكثير من عمليات الثني الأساسية.

أولاً، فكّر في تغيرات السُمك. مع تمدد المادة على نصف القطر الخارجي، يقل سُمكها. ويؤدي الانضغاط على نصف القطر الداخلي إلى زيادة السُمك. تؤثر هذه التغيرات في السُمك على الأبعاد النهائية ويجب التنبؤ بها أثناء تصميم القالب. تنحرف محور الحيادي، حيث لا وجود للشد ولا الانضغاط، عن موضعه بناءً على نصف قطر الثني وخصائص المادة.

ثانيًا، يحدث التصلب بالتشكل مع تقدم التشوه البلاستيكي. تصبح المادة أقوى وأقل ليونة مع كل زيادة في الانفعال. يؤثر هذا التصلب التدريجي على القوة المطلوبة لإكمال عملية التشكيل ويؤثر على سلوك الارتداد بعد انسحاب المكبس.

ثالثًا، تتطور إجهادات متبقيّة عبر المنطقة المشكَّلة. تُحدد هذه الإجهادات الداخلية، التي تُحبس في القطعة بعد عملية التشكيل، مدى ارتداد الحافة عند إطلاقها من القالب. إن فهم هذا السلوك أمر بالغ الأهمية لتصميم قوالب تنتج أبعادًا نهائية دقيقة. تنطبق مبادئ مشابهة في عمليات تشكيل المعادن وعملية السك، حيث يُحدث التدفق البلاستيكي المُتحكَّم به ميزات دقيقة.

أساسيات الثني بالتمدد مقابل الانكماش

ليست كل عمليات الثني تتصرف بنفس الطريقة. يحدد هندسة خط الحافة ما إذا كانت المادة تمتد أم تنضغط بشكل رئيسي أثناء التكوين. يؤثر هذا التمييز بشكل جوهري على متطلبات تصميم القالب والعِيوب المحتملة.

تشمل الأنواع المختلفة لعمليات التشكيل في الثني ما يلي:

• ثني بالتمدد: تحدث عند تشكيل حافة على طول منحنى محدب أو حول محيط فتحة. يجب أن يتمدد المادة الموجودة على حافة الحافة لاستيعاب زيادة طول المحيط. ينطوي هذا العملية على خطر تشقق الحافة إذا كانت المادة تفتقر إلى المطيلية الكافية أو إذا تجاوزت نسبة التمدد حدود المادة. يجب أن يراعي تصميم القالب نصف أقطار كبيرة وفتحات مناسبة لتوزيع الإجهاد بشكل متساوٍ.
• تجعيد الانكماش: يحدث عند التشكيل على طول منحنى مقعر حيث تصبح حافة الحافة أقصر من الطول الأصلي للحافة. تنضغط المادة، مما يخلق خطر التجعد أو الانبعاج. غالبًا ما تتضمن القوالب الخاصة بتجعيد الانكماش عناصر تحكم في تدفق المادة ومنع العيوب الناتجة عن الضغط.
• تجعيد الحافة: النوع الأكثر شيوعًا، ويُكوّن شفة مستقيمة على طول حافة الصفيحة. تنحني المادة دون تمدد أو انكماش كبير على طول الشفة. تشبه هذه العملية الانحناء البسيط بشكل وثيق، ولكنها ما زالت تتطلب تصميم قوالب بعناية للتحكم في الارتداد وتحقيق الدقة الأبعادية.
• شفة الثقب: عملية تمديد متخصصة لتشكيل طوق مرتفع حول ثقب مثقوب مسبقًا. يُعبّر عن معامل الشفة بالعلاقة K = d₀ / Dₘ (قطر الثقب التوجيهي مقسومًا على القطر المتوسط بعد تشكيل الشفة)، ويحدد هذا المعامل صعوبة التشكيل وخطر التصدع. تشير القيم الأقل لـ K إلى ظروف تشكيل أكثر قسوة.

يتطلب كل نوع من أنواع التفلينج أساليب مختلفة في تصميم القوالب، لأن حالات الإجهاد وأنماط تدفق المواد تختلف بشكل كبير. تتضمن قوالب التفلينج الممتدة نصف أقطار أكبر في المكبس وقد تتطلب مراحل تشكيل متعددة للهندسات المعقدة. وغالبًا ما تحتوي قوالب التفلينج الانكماشية على وسادات ضغط أو عروق سحب تتحكم في تدفق المادة وتمنع التموج. أما قوالب التفلينج الحافة فتركز أساسًا على تعويض الارتداد الربيعي والثبات البُعدي.

تتضح الحجة الهندسية عندما تؤخذ حالات الفشل بعين الاعتبار. يفشل التفلينج الممتد بالتشقق عندما تتجاوز الانفعالات الشدّية حدود المادة. ويفشل التفلينج الانكماسي بالتجعد عندما تسبب الإجهادات الانضغاطية تموجًا. أما التفلينج الحافة فينتج عادةً أجزاء غير دقيقة من حيث الأبعاد بدلًا من فشل كامل. وكل حالة فشل تتطلب إجراءات مضادة محددة في تصميم القالب، وهي مدمجة ضمن معايير تصميم قوالب التفلينج.

إن فهم عمليات التشكيل الأساسية هذه يوفر الأساس لتفسير معايير الصناعة والمواصفات التي ترد في القسم التالي، حيث تقوم الأطر الدولية بترجمة هذه المبادئ الميكانيكية إلى متطلبات تصميم قابلة للتنفيذ.

معايير ومواصفات الصناعة الخاصة بالامتثال لأدوات التفلينج

مع إتقانك لميكانيكا التفلينج، تكون مستعدًا لاستكشاف الإطار التنظيمي الذي يحكم تصميم الأدوات الاحترافية. إليك التحدي الذي يواجهه العديد من المهندسين: المعايير ذات الصلة منتشرة عبر عدة منظمات، وكل منها تعالج جوانب مختلفة من عملية تشكيل الصفائح المعدنية. ويؤدي هذا التجزئة إلى حيرة عند تصميم أدوات يجب أن تستوفي متطلبات امتثال متعددة في آنٍ واحد.

دعونا نُوحِّد هذه المعلومات في إطار مرجعي عملي يمكنكم استخدامه فعليًا.

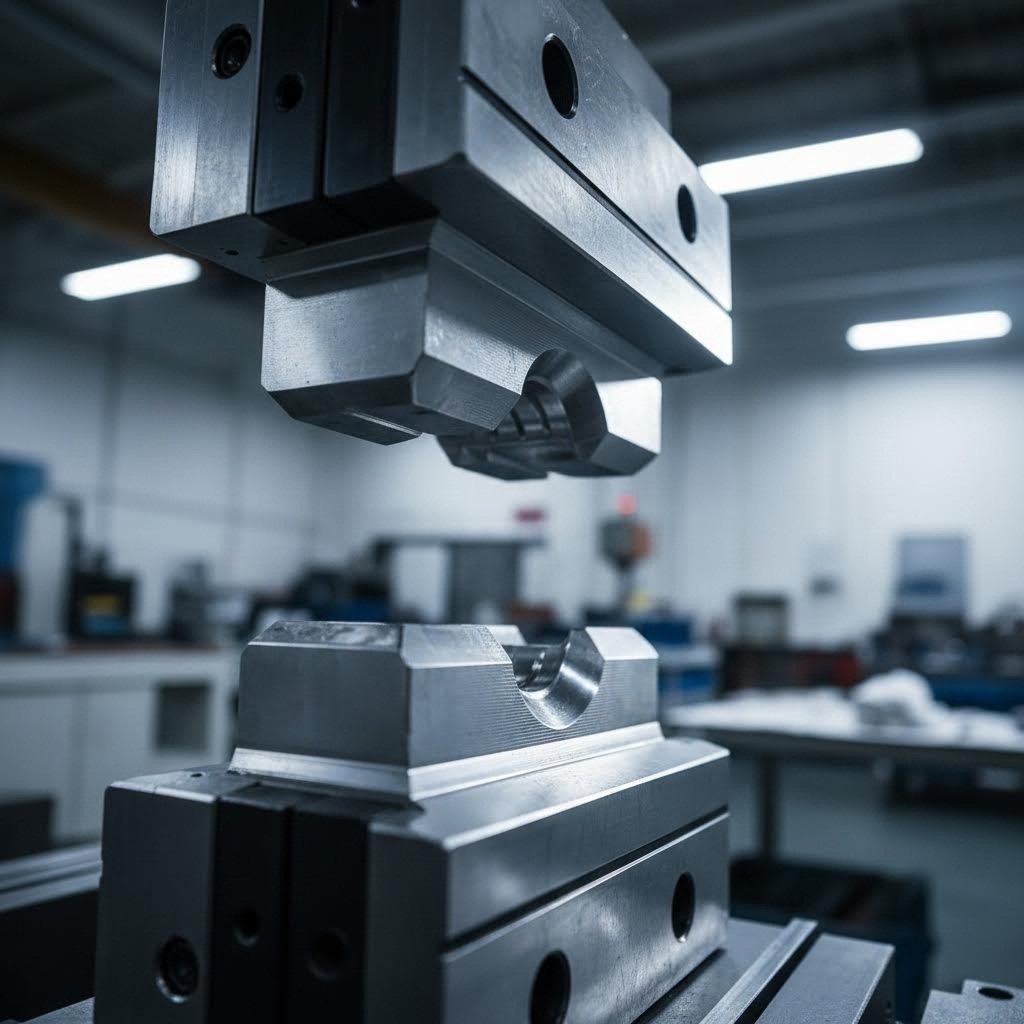

أهم معايير الصناعة التي تنظم مواصفات أدوات التفلينج

تنشر عدة منظمات معايير دولية مواصفات تتعلق بقوالب التشكيل وعمليات تشكيل الصفائح المعدنية. وبينما لا يغطي معيار واحد كل جوانب تصميم قوالب الحافة، فإن دمج المتطلبات من مصادر متعددة يوفر إرشادات شاملة.

تُحدد المعايير الدولية مثل VDI 3388 أو الإرشادات الصناعية لأمريكا الشمالية معايير شاملة للأنظمة الميكانيكية، بما في ذلك تصنيفات الضغط-درجة الحرارة والمواصفات المواد التي تؤثر على اختيار فولاذ القالب. فعلى سبيل المثال، توفر ASME Y14.5 إطار العمل للأبعاد الهندسية والتسامحات (GD&T) الضروري لتحديد مواصفات الأدوات الدقيقة.

تُعد معايير المعهد الألماني للتوحيد القياسي (DIN)، التي تُعتمد على نطاق واسع في أوروبا، مواصفات دقيقة تشتهر بمتطلبات جودتها الصارمة. وتستخدم معايير DIN القياسات المترية وتوفر تحملات هندسية مفصلة تنطبق على قوالب التشكيل وقوالب تشكيل المعادن المستخدمة في التطبيقات عالية الدقة.

يعمل معهد المعايير الوطني الأمريكي (ANSI) بالتعاون مع ASME لوضع إرشادات تغطي المواصفات البعدية وتصنيفات الضغط. وتضمن معايير ANSI التوافق والتبادلية بين أنظمة التصنيع، وهي عامل حاسم عند توريد مكونات القوالب البديلة أو دمج الأدوات من موردين متعددين.

بالنسبة لتشكيل الصفائح المعدنية بشكل خاص، فإن المعيار ISO 2768 هو المعيار السائد بالنسبة للتداخلات العامة. ويحقق هذا المواصفة توازنًا بين تكاليف التصنيع ومتطلبات الدقة، حيث يوفر فئات تسامح يمكن للمصنّعين الرجوع إليها عند تصميم القوالب لمختلف مستويات التطبيق.

ترجمة متطلبات ASTM وISO إلى هندسة القالب

كيف تُترجم هذه المعايير المجردة إلى مواصفات مادية للقوالب؟ فكّر في الآثار العملية بالنسبة لمشروع القالب الخاص بك القادم.

تؤثر مواصفات التحمل وفقًا للمعيار ISO 2768 تأثيرًا مباشرًا على حسابات فجوة القالب. عندما تتطلب تطبيقاتك فئة تحمل متوسطة (ISO 2768-m)، يجب أن تحقق مكونات القالب دقة أبعاد أعلى من التطبيقات التي تستخدم تحملًا خشنًا. ويؤثر هذا على متطلبات التشغيل، ومواصفات نعومة السطح، وبشكل نهائي على تكاليف الأدوات.

تحدد مواصفات المواد وفقًا للمعيار ASTM أي أنواع الصلب الأدواتية المؤهلة لكل تطبيق معين. عند تشكيل الصلب عالي القوة المستخدم في صناعة السيارات، يوفر المعيار ASTM A681 المتطلبات الخاصة بدرجات الصلب الأدواتي التي تضمن صلابة كافية ومقاومة جيدة للتآكل. وتتصل هذه المعايير المتعلقة بالمواد اتصالاً مباشراً بعمر القالب ومدد الصيانة.

يجب أن تتوافق عملية تشكيل الصفائح المعدنية نفسها مع المعايير البعدية التي تضمن مطابقة الأجزاء المصنعة لمتطلبات التجميع. غالبًا ما تُنتج القوالب المصممة دون الرجوع إلى المعايير المعمول بها أجزاءً تُشكَّل بشكل فني صحيح، لكنها لا تستوفي فحص الأبعاد. ويمثل هذا الانفصال بين نجاح التشكيل والامتثال البُعدي خطأً مكلفًا.

منظمة المعايير	المواصفات الرئيسية	تركيز المواصفات	مجال التطبيق
الجمعية الامريكية للمهندسين الميكانيكيين	Y14.5، B46.1	متطلبات المواد، معاملات خشونة السطح، تصنيفات الضغط-درجة الحرارة	اختيار مواد القالب، مواصفات إنهاء السطح لعمليات التشكيل
ANSI	B16.5، Y14.5	الأحجام التسامحية، التسامحات الهندسية والأبعاد الهندسية (GD&T)	أبعاد مكونات القالب، متطلبات الدقة الموضعية
رقم DIN	DIN 6935، DIN 9861	الأبعاد المترية، التحملات الدقيقة، مواصفات تشكيل البلاستيك والمعادن	مطابقة التصنيع الأوروبي، قوالب تشكيل عالية الدقة
إيزو	ISO 2768, ISO 12180	التحملات العامة، مواصفات الأسطوانية، التسامحات الهندسية	إطار تسامح عالمي لقوالب تشكيل المعادن
أستم	A681, E140	مواصفات فولاذ الأدوات، جداول تحويل الصلابة	اختيار درجة فولاذ القالب، طرق التحقق من الصلابة

أطر المطابقة لتصميم القوالب الاحترافية

يتطلب بناء قالب متوافق مع المعايير أكثر من مجرد التحقق من المواصفات الفردية. فأنت بحاجة إلى نهج منهجي يعالج متطلبات المواد، والأبعاد، والأداء بطريقة متكاملة.

ابدأ بالامتثال للمواد. يجب أن تفي فولاذ القوالب الخاص بك بمواصفات ASTM للدرجة المقصودة من فولاذ الأدوات. تحقق من أن قيم الصلابة، المقاسة وفق جداول التحويل في ASTM E140، تقع ضمن النطاقات المحددة. وثّق شهادات المواد وسجلات المعالجة الحرارية لإثبات الامتثال أثناء عمليات تدقيق الجودة.

بعد ذلك، تعالَ مع متطلبات الامتثال البعدية. رجّع إلى ISO 2768 بالنسبة للتداخلات العامة ما لم تُحدد تطبيقاتك متطلبات أكثر دقة. قد تتطلب الأبعاد الحرجة التي تؤثر على جودة القطعة المشكلة، مثل نصف قطر المكبس وتداخلات القالب، تداخلات تتجاوز المواصفات العامة. وثّق هذه الاستثناءات بوضوح في وثائق تصميم القالب الخاصة بك.

تتبع مواصفات تشطيب السطح معايير ASME B46.1. عادةً ما تتطلب الأسطح المشكلة قيم Ra بين 0.4 و1.6 ميكرومتر، حسب المادة المشكلة ومتطلبات جودة السطح. يجب أن تكون اتجاهات التلميع متوافقة مع أنماط تدفق المادة لتقليل الاحتكاك ومنع التآكل اللصقي.

وأخيرًا، ضع في اعتبارك المعايير الخاصة بالتطبيق. غالبًا ما تستند عمليات تشكيل صفائح السيارات إلى متطلبات إدارة الجودة IATF 16949. وقد تستدعي التطبيقات الخاصة بالطيران الفضائي المواصفات AS9100. ويتبع تصنيع الأجهزة الطبية أنظمة إدارة الجودة الصادرة عن إدارة الغذاء والدواء (FDA). ويُضيف كل قطاع صناعي طبقة من متطلبات الامتثال التي تؤثر على قرارات تصميم القوالب.

تمتد الفائدة العملية للاستيفاء مع المعايير لما هو أبعد من مجرد الامتثال التنظيمي. فالتُخَم القياسية تتداخل بسلاسة مع أنظمة الإنتاج الحالية. ويكون توفير مكونات بديلة أمرًا سهلاً عندما تستند المواصفات إلى معايير معترف بها. كما يصبح تفتيش الجودة مباشرًا عندما تتوافق معايير القبول مع فئات التحمل المنشورة.

يحقق المهندسون الذين يتقنون إطار المعايير هذا مزايا كبيرة. فهم يحددون القوالب التي تفي بمتطلبات الامتثال دون المبالغة في التصميم. ويتواصلون بفعالية مع صانعي الأدوات باستخدام المصطلحات المعتمدة. ويحلون مشكلات التشكيل من خلال تحديد المعايير القياسية التي تتطلب تعديلًا.

وبعد إرساء أساس المعايير هذا، تكونون مستعدين لاستكشاف الحسابات المحددة التي تحوّل هذه المتطلبات إلى مواصفات دقيقة للمسافات بين القوالب والتسامحات.

حسابات المسافة بين القوالب ومواصفات التسامحات

مستعدون لتحويل معايير الصناعة تلك إلى أرقام فعلية؟ هنا بالتحديد تصبح تصميمات قوالب الطوي عملية. إن حساب المسافة المثلى بين القالب والمبرد، واختيار نسب المثقب إلى القالب المناسبة، وتحديد التسامحات بشكل صحيح، هي العوامل التي تحدد ما إذا كانت أجزاء الطوي الخاصة بك تفي بالمواصفات أم تتطلب إعادة عمل مكلفة. دعونا نحلل كل حساب مع الاستدلال الهندسي الذي يجعل هذه القيم فعالة.

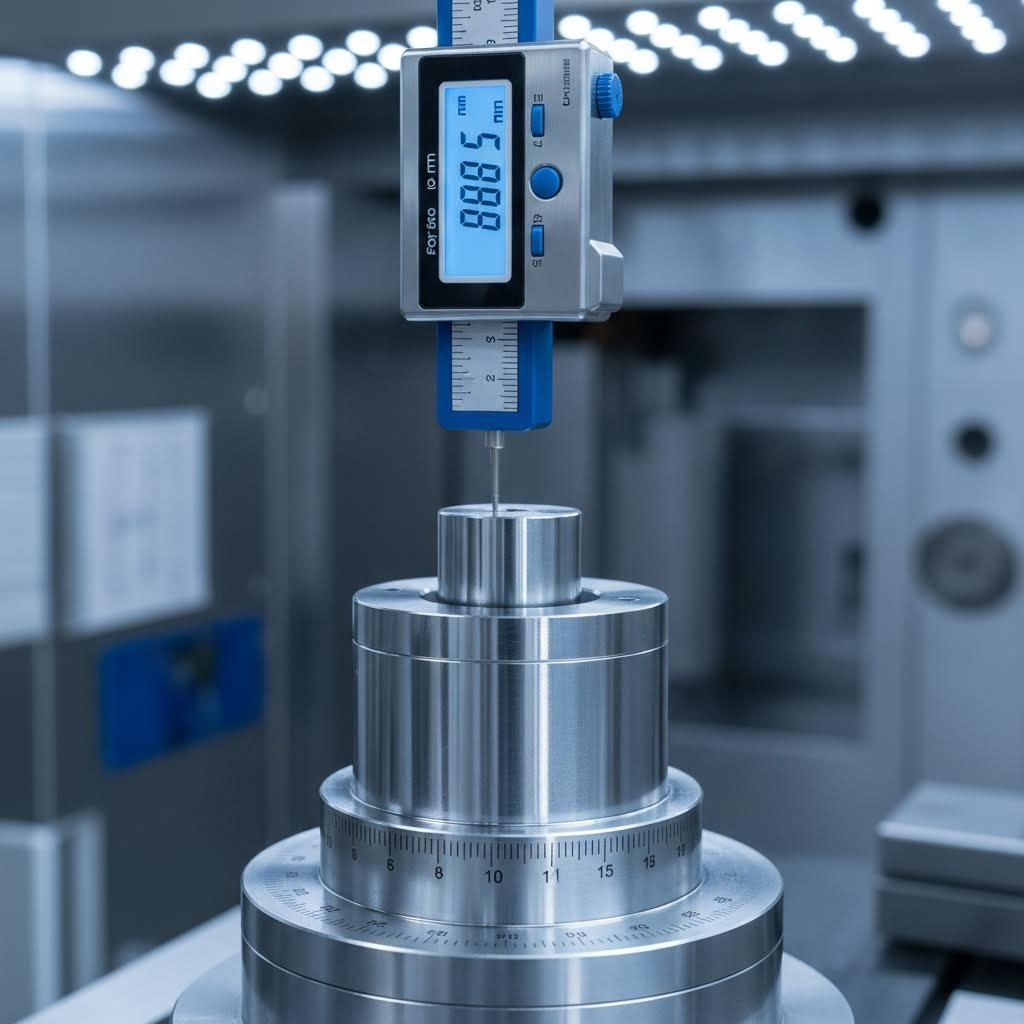

حساب التخليص المثالي للقالب في تطبيقات الطوي

التخليص في القالب، أي الفجوة بين سطحي المثقب والقالب، يؤثر بشكل جوهري على تدفق المادة وجودة السطح وعمر الأداة. إذا كان التخليص ضيقًا جدًا؟ فسوف تلاحظ ارتداءً مفرطًا، وزيادة في قوى التشكل، واحتمال حدوث تآكل لاصق. وإذا كان واسعًا جدًا؟ فتوقع حدوث تفلطح (تخرش)، وعدم دقة أبعادية، وجودة رديئة للحواف في الحواف النهائية.

في عمليات الطوي، تختلف حسابات التخليص عن تحملات القوالب القياسية المستخدمة في القص أو الثقب. بينما تُحدد عمليات القص عادةً التخليص كنسبة مئوية من سمك المادة (غالبًا ما تكون 5-10% لكل جانب)، فإن الطوي يتطلب اعتبارات مختلفة لأن الهدف هو تشوه خاضع للتحكم وليس فصل المادة.

تستخدم عملية القص للحافة هذه العلاقة الأساسية: التخليص المناسب يسمح للمواد بالتدفق بسلاسة حول نصف قطر المثقب دون ترقق مفرط أو تجعد. بالنسبة لمعظم تطبيقات الصفائح المعدنية، يكون تخليص الحافة مساوياً لسماكة المادة بالإضافة إلى هامش إضافي لتكاثف المادة أثناء الانضغاط.

خذ في الاعتبار خصائص المادة عند حساب قيم التخليص:

• الفولاذ الكربوني المنخفض: عادةً ما يكون التخليص مساوياً من 1.0 إلى 1.1 مرة من سماكة المادة، مع أخذ التصلب الناتج عن التشغيل المعتدل في الاعتبار
• الصلب غير القابل للصدأ: يتطلب تخليصاً أكبر قليلاً يتراوح بين 1.1 إلى 1.15 مرة من السماكة بسبب معدلات التصلب الناتجة عن التشغيل الأعلى
• سبائك الألومنيوم: استخدم من 1.0 إلى 1.05 مرة من السماكة، لأن هذه المواد تتدفق بسهولة أكبر مع ارتداد مرن أقل

يرتبط التبرير الهندسي وراء هذه القيم مباشرة بسلوك المادة أثناء عملية التشكيل. حيث يصبح الفولاذ المقاوم للصدأ أكثر صلابة بسرعة، مما يتطلب فراغًا إضافيًا لمنع الاحتكاك الزائد واهتراء الأداة. أما الألومنيوم، فيسمح بمدى أضيق من الفراغات بسبب انخفاض مقاومته اللدنة ومعدل تصلبه بالتشكل مقارنة بالفولاذ، دون آثار سلبية.

إرشادات نسبة المثقب إلى القالب لمختلف سماكات المواد

تحدد نسبة المثقب إلى القالب، التي تُعرف أحيانًا بنسبة حجم القالب، شدة التشكيل وتؤثر على احتمالية حدوث العيوب. وتُقارن هذه النسبة بين نصف قطر المثقب وسماكة المادة، لتحديد ما إذا كانت عملية التقوس المعينة تقع ضمن حدود التشكيل الآمنة أم لا.

حددت الخبرة الصناعية هذه الإرشادات الخاصة بنصف القطر الأدنى للثني بالنسبة إلى سماكة المادة:

• الفولاذ الكربوني المنخفض: يساوي نصف القطر الأدنى للثني 0.5 من سماكة المادة
• الصلب غير القابل للصدأ: يساوي نصف القطر الأدنى للثني 1.0 من سماكة المادة
• سبائك الألومنيوم: يساوي نصف القطر الأدنى للثني 1.0 من سماكة المادة

إن قالب المعدن الرقائقي المصمم بزاوية دخول أقل من هذه القيم الدنيا معرّض لخطر التشقق على السطح الخارجي للحافة. فالمادة ببساطة لا يمكنها تحمل الانفعال المطلوب دون تجاوز حدود مرونتها. وعندما تتطلب تطبيقاتك زوايا أكثر ضيقًا، ففكر في استخدام عملية تشكيل متعددة المراحل أو التلدين الوسيط لإعادة مرونة المادة.

كما تؤخذ أبعاد طاولة القالب في الاعتبار عند إجراء هذه الحسابات لمعدات الإنتاج. ويضمن حجم الطاولة الكافي الدعم المناسب لقطعة العمل أثناء عملية التشكيل، مما يمنع الانحناء الذي قد يُحدث تغيرًا في الفراغات الفعالة. وقد تتطلب عمليات التفلينج الكبيرة ترتيبات أدوات أكبر من المعتاد للحفاظ على السيطرة البعدية على طول القطعة المشكَّلة بأكملها.

بالنسبة للحواف ذات التشكيل العميق، تصبح متطلبات نصف قطر الختم أكثر تساهلاً. تشير البيانات المرجعية إلى أن السحب الأعمق يحتاج إلى نصف أقطار أكبر عند نقطة العمق القصوى لمنع الترقق الموضعي. ابدأ من الحجم القياسي الأدنى أعلاه حسب المتطلبات المحسوبة، وحدد نصف الأقطار بزيادات قياسية قدرها 0.5 مم أو 1 مم لتيسير بناء القالب.

مواصفات التحمل التي تضمن دقة الحافة

تُغلق مواصفات التحمل البعدية الفجوة بين التصميم النظري وواقع الإنتاج. ويُمكن لفهم أي التحولات تنطبق وأين، ولماذا، أن يمنع الإفراط في التحديد الذي يزيد التكاليف، وكذلك التحديد غير الكافي الذي يؤدي إلى فشل الجودة.

عند تحديد تسامح زاوية الحافة، خذ في الاعتبار تغير ارتداد المادة. تشير بيانات الصناعة إلى هذه التساهيل الممكن تحقيقها عادةً:

• زوايا ثني الصفائح المعدنية: ±1.5° للإنتاج القياسي، ±0.5° للتطبيقات الدقيقة مع تعويض ارتداد المادة
• أبعاد طول الحافة: يعتمد تراكم التحملات على المسافة من المرجع؛ توقع ±0.5 مم للخصائص ضمن 150 مم من المرجع، ويزداد إلى ±0.8 مم للخصائص التي تقع على مسافة 150-300 مم من المرجع
• توحيد سمك الجدار: يمكن تحقيق ±0.1 مم بسهولة لمعظم أنواع الفولاذ قليل الكربون؛ ويمكن الوصول إلى تحملات أضيق تصل إلى ±0.05 مم باستخدام ضوابط عملية إضافية

يُستخدم القالب لتحقيق هذه التحملات من خلال التحكم الدقيق في الشكل الهندسي. وتشمل اعتبارات التحمل الرئيسية لتصميم قالب الحافة ما يلي:

• تحمل نصف قطر المثقب: الحفاظ على تحمّل ضمن ±0.05 مم للأسطح الحرجة في التشكيل لضمان تدفق متسق للمادة وسلوك ارتداد موحد
• تحمل فجوة تجويف القالب: الحفاظ على تحمّل ضمن ±0.02 مم لمنع التغير في سماكة الحافة المشكَّلة
• المحاذاة الزاوية: توازي المثقب مع القالب ضمن 0.01 مم لكل 100 مم لمنع تشكل حواف غير متساوية
• اتساق تشطيب السطح: تقلل قيم Ra بين 0.4-1.6 ميكرومتر على الأسطح المكونة من التباين في الاحتكاك
• دقة ميزة التموضع: قم بتحديد مواقع الثقوب الاسترشادية والدبابيس التوجيهية ضمن ±0.1 مم لضمان تثبيت القطعة بدقة وقابل للتكرار
• زاوية تعويض الارتداد العكسي: سماحية الانحناء الزائدة عادةً ما تكون بين 2-6° حسب درجة المادة وهندسة الحافة

تؤثر مواصفات زاوية الحافة بشكل مباشر على متطلبات هندسة القالب. عندما يتطلب التصميم حافة بزاوية 90°، يجب أن يحتوي القالب على تعويض للانحناء الزائد بناءً على خصائص ارتداد المادة. عادةً ما يرتد الفولاذ منخفض الكربون بزاوية 2-3° لكل جانب، مما يستدعي تصميم قوالب تُشكل بزاوية 92-93° لتحقيق الهدف 90° بعد التعافي المرن. ويُظهر الفولاذ المقاوم للصدأ ارتدادًا أكبر بزاوية 4-6° لكل جانب، مما يتطلب زوايا تعويض أكبر وفقًا لذلك.

تُشكل مواصفات التحمل هذه إطارًا شاملاً للتحكم في الجودة. ويضمن التحقق من المواد الواردة أن السماكة والخصائص الميكانيكية تقع ضمن النطاقات المتوقعة. ويؤكّد الرصد أثناء العملية أن قوى التشكيل تظل متسقة، مما يدل على حالة القالب المناسبة وسلوك المادة. وتحقق الفحص النهائي من أن الحواف المشكَّلة تستوفي متطلبات الأبعاد المحددة أثناء التصميم.

ومع توفر حسابات التخليص ومواصفات التحمل هذه، تكون مستعدًا لاتخاذ القرار الحيوي التالي: اختيار مواد القوالب التي تحافظ على هذه الأبعاد الدقيقة طوال عمليات الإنتاج التي تشمل آلاف أو ملايين القطع.

اختيار مواد القالب ومتطلبات الصلابة

لقد قمت بحساب فراغاتك وحددت تسامحاتك. والآن حان وقت اتخاذ قرار يحدد ما إذا كانت هذه الأبعاد الدقيقة ستنجو من أول مئة قطعة أو أول مئة ألف قطعة: اختيار فولاذ القالب المناسب. إن اختيار المادة يؤثر بشكل مباشر على عمر الأداة، وفترات الصيانة، وفي النهاية على تكلفة الطية المنتجة. دعونا نستعرض كيفية مطابقة درجات فولاذ القوالب مع متطلبات الطي الخاصة بك.

اختيار درجات فولاذ القوالب لتطبيقات الطي

ليست كل أنواع الفولاذ المخصص للأدوات أداءً متساوياً في عمليات الطي. يتعرض قالب التشكيل لدورات إجهاد متكررة، وللاحتكاك مع مادة الصفائح، وتولد حرارة موضعية أثناء تشغيل الإنتاج. ويجب أن يكون فولاذ القالب قادرًا على مقاومة هذه الظروف مع الحفاظ على الدقة البعدية التي حددتها.

وفقًا لـ مخططات تطبيقات فولاذ الأدوات عادةً ما تتطلب قوالب التشكيل والثني استقرار التحملات الأبعادية جنبًا إلى جنب مع مقاومة البلى. وتشمل الدرجات الموصى بها بشكل شائع O1 وD2، حيث توفر كل منهما مزايا مميزة لأحجام إنتاج مختلفة وتركيبات مواد متنوعة.

تظهر فولاذ الأدوات D2 كخيار أساسي في عمليات الطوي ذات الحجم العالي. ويُوفّر محتواه العالي من الكروم (حوالي 12٪) مقاومة ممتازة للبلى من خلال تكوين كثيف للكاربيدات. وفي القوالب التي تعالج آلاف القطع بين عمليات الشحذ، يوفر D2 مقاومة التآكل الضرورية للحفاظ على الدقة البعدية طوال فترات الإنتاج الممتدة.

يُقدِّم فولاذ الأدوات المُصلب بالزيت O1 قابلية أفضل للتشغيل أثناء بناء القوالب، وأداءً كافيًا لأحجام إنتاج معتدلة. عندما تتطلب قالبك المقطعي هندسة معقدة مع تحملات ضيقة، فإن الاستقرار البُعدي لـ O1 أثناء المعالجة الحرارية يُبسّط عملية التصنيع. هذه الدرجة تعمل جيدًا في أدوات النماذج الأولية أو الإنتاج ذي الحجم المنخفض، حيث تكون مقاومة البلى القصوى أقل أهمية من تكلفة الأداة الأولية.

بالنسبة للتطبيقات التي تتطلب صلابة استثنائية إلى جانب مقاومة البلى، فكّر في استخدام فولاذ S1 المقاوم للصدمات. تستفيد قوالب السحب والتطبيقات التي تنطوي على أحمال تصادمية من قدرة S1 على امتصاص الإجهادات المتكررة دون التشقق أو الكسر. هذه الدرجة تُضحّي بجزء من مقاومة البلى من أجل تحسين الصلابة، مما يجعلها مناسبة لعمليات التفلينج التي تتم في ظروف تشكيل شديدة.

متطلبات الصلادة ومقاومة البلى

تحدد قيم الصلابة مدى مقاومة قالبك للتشكل والتآكل أثناء الإنتاج. ومع ذلك، فإن زيادة الصلابة ليست دائمًا أفضل. إن العلاقة بين الصلابة والمتانة ومقاومة التآكل تتطلب موازنة دقيقة بناءً على التطبيق الخاص بك.

أبحاث فولاذ الأدوات تؤكد أن المتانة تميل إلى الانخفاض مع زيادة محتوى السبيكة والصلابة. ويُظهر أي درجة معينة من فولاذ الأدوات متانة أكبر عند مستويات صلابة منخفضة، ولكن انخفاض الصلابة يؤثر سلبًا على خصائص التحمل الضرورية لتحقيق عمر كافٍ للأداة.

بالنسبة لأقوالب الثني (flanging dies)، فإن نطاقات الصلابة المستهدفة تقع عادة بين 58-62 Rc للأسطح العاملة. ويُوفر هذا النطاق صلابة كافية لمقاومة التشوه اللدن تحت أحمال التشكيل، مع الحفاظ على متانة كافية تمنع التقطيع عند حواف المكبس أو نصف أقطار القالب.

تتضمن معادلة مقاومة البلى محتوى الكاربيد وتوزيعه. الكاربيدات هي جزيئات صلبة تتكوّن عندما تتحد عناصر سبيكة مثل الفاناديوم والتنغستن والموليبدينوم والكروم مع الكربون أثناء التصلب. كلما زادت كمية الكاربيدات، تحسنت مقاومة البلى، لكن ذلك يقلل من المتانة، مما يشكل المفاضلة الأساسية في اختيار فولاذ القوالب.

يمكن لعمليات إنتاج ميتالورجيا المساحيق (PM) تعزيز المتانة لدرجة فولاذ معينة من خلال تحسين تجانس البنية المجهرية. وعندما تتطلب تطبيقاتك كلًا من مقاومة البلى العالية وتحمل الصدمات، فإن الدرجات المنتجة بالمساحيق توفر مزايا مقارنةً بالفولاذات المنتجة تقليديًا.

مواصفات التشطيب السطحي لتحقيق جودة شفة مثالية

يتم نقل تشطيب سطح القالب مباشرةً إلى الأجزاء المشكلة. وبخلاف الجوانب الجمالية، يؤثر نسيج السطح على سلوك الاحتكاك وأنماط تدفق المادة وخصائص البلى اللاصق أثناء عمليات التشكيل.

بالنسبة لقوالب الثني، فإن الأسطح النموذجية تتطلب قيمًا لخشونة السطح (Ra) تتراوح بين 0.4 و0.8 ميكرومتر. يجب أن يكون اتجاه التلميع متماشيًا مع تدفق المادة لتقليل الاحتكاك ومنع التآكل، خاصة عند تشكيل الفولاذ المقاوم للصدأ أو سبائك الألومنيوم التي يسهل تآكلها بالالتصاق.

تتطلب نصف أقطار المكابس ونصف أقطار دخول القالب اهتمامًا خاصًا بأدق درجات نعومة السطح. هذه المناطق ذات التماس العالي تتعرض لأقصى درجات الاحتكاك، وتحدد ما إذا كانت المادة ستتدفق بسلاسة أم ستعلق وتتمزق. إن التلميع العاكس حتى قيمة Ra 0.2 ميكرومتر على نصف الأقطار الحرجة يقلل من قوى التشكيل ويُطيل عمر القالب.

نوع فولاذ القالب	مدى الصلابة (Rc)	أفضل التطبيقات	خصائص التآكل
D2	58-62	ثني الإنتاج عالي الحجم، تشكيل مواد كاشطة	مقاومة ممتازة للتآكل، واستقرار جيد بالأبعاد
O1	57-62	إنتاج بحجم متوسط، أدوات نماذج أولية، هندسات معقدة	مقاومة جيدة للتآكل، وسهولة ممتازة في التشغيل
A2	57-62	قوالب تشكيل متعددة الأغراض، قوالب طبقات	توازن جيد بين المتانة ومقاومة التآكل
S1	54-58	عمليات ثني شديدة التأثير، عمليات التضييق	أقصى درجات المتانة، ومقاومة تآكل معتدلة
م2	60-65	تطبيقات الثني الساخن، والعمليات عالية السرعة	الاحتفاظ بالصلابة عند درجات الحرارة المرتفعة، ومقاومة تآكل ممتازة في درجات الحرارة العالية

توفر إرشادات الفولاذ المخصص حسب المادة أداءً مثاليًا عبر أنواع مختلفة من الصفائح المعدنية. عند ثني الفولاذ عالي القوة، قم بالترقية إلى درجات D2 أو PM للتعامل مع قوى التشكيل المتزايدة دون حدوث تآكل مبكر. بينما تكون سبائك الألومنيوم والنحاس أكثر ليونة، إلا أنها تتطلب اهتمامًا دقيقًا بجودة السطح لمنع التراكم اللاصق الذي قد يتلف القالب والقطعة المشغولة معًا.

تُعد مقاومة الضغط، التي غالبًا ما تُهمَل عند اختيار فولاذ القوالب، أمرًا بالغ الأهمية في عمليات الثني التي تنطوي على مواد ذات سمك كبير أو ضغوط تشكيل عالية. تسهم عناصر سبائك الموليبدنيوم والتングستن في تعزيز مقاومة الضغط، مما يساعد القوالب على مقاومة التشوه تحت الأحمال. كما أن زيادة الصلابة تحسّن أيضًا مقاومة الضغط، مما يشكل سببًا إضافيًا لتحديد المعالجة الحرارية المناسبة لتطبيقك.

بعد أن قمت بتحديد مادة القالب وتحديد درجة الصلادة، تكون بذلك مُعدًا لمعالجة العيوب في التشكيل التي قد يُنتجها حتى القوالب المصممة جيدًا. يستعرض القسم التالي استراتيجيات تعويض الارتداد الناتج عن استرجاع الشكل وتقنيات منع العيوب التي تحوّل التصميمات الجيدة للقوالب إلى تصميمات ممتازة.

التعويض للارتداد الناتج عن استرجاع الشكل واستراتيجيات منع العيوب

لقد اخترت فولاذ القالب، وقمت بحساب الفجوات، وحددت التolerances. ومع ذلك، حتى القوالب المصنعة بشكل مثالي يمكن أن تُنتج حواف عائبة إذا لم يتم إدراج تعويض الارتداد الناتج عن استرجاع الشكل في التصميم. إليك الحقيقة: المعدن الرقائطي يحتفظ بذاكرة. عندما تزول قوى التشكيل، يستعيد المادة جزئياً شكلها الأصلي. فهم لهذا السلوك وتصميم قوالب تتوقعه هو ما يميز عمليات الحافة الناجحة عن أكوام الرفض المكلفة.

هندسة تعويض الارتداد الناتج عن استرجاع الشكل في هندسة القالب

لماذا يحدث الارتداد الناتج عن التمدد؟ أثناء عمليات تشكيل المعادن، تتعرض الصفيحة لتشوه مرن ولامرن. الجزء اللامرن يُحدث تغييرًا دائمًا في الشكل، لكن الجزء المرن يميل إلى العودة إلى حالته الأصلية. فكّر في ثني شريط معدني بواسطة يديك. عندما تتركه، لا يبقى الشريط بالضبط عند الزاوية التي ثنيتها إليها، بل يعود جزئيًا نحو حالته المسطحة الأصلية.

يعتمد مدى الارتداد الناتج عن التمدد على عدة عوامل يجب أن تعالجها تصاميم القوالب الخاصة بك:

• مقاومة الخضوع للمواد: تُظهر المواد ذات المقاومة الأعلى ارتدادًا أكبر لأنها تخزن طاقة مرنة أكثر أثناء عملية التشكيل
• سمك المادة: تتعرض الصفيحات الرقيقة لنسبة ارتداد أكبر مقارنةً بالمواد السميكة التي تُشكل لنفس الهندسة
• نصف قطر الثني: تؤدي الإشعاعات الأصغر إلى تشوه لامرني أكثر بالنسبة للمرن، مما يقلل نسبة الارتداد
• زاوية الثني: يزداد الارتداد تناسبيًا مع زاوية الثني، ما يجعل الحواف بزاوية 90° أكثر تعقيدًا من الزوايا الضحلة

وفقًا لـ بحث في تصميم قوالب الصفائح المعدنية تتطلب تعويضات الارتداد النابض نهجًا منضبطًا قائمًا على العلم بدلاً من التعديل بالتجربة والخطأ. هناك ثلاث طرق أساسية تعالج هذه المشكلة بفعالية.

الطريقة الأولى تتضمن الثني الزائد. حيث تقوم القالب الخاص بك بتشكيل الحافة بزاوية تتجاوز الزاوية المستهدفة عمدًا، مما يسمح بالاسترداد المرن لجعل القطعة مطابقة للمواصفات. بالنسبة للحواف المصنوعة من الفولاذ منخفض الكربون عند زاوية 90°، فإن القوالب عادة ما تُثني بشكل زائد بمقدار 2-3 درجات لكل جانب. أما الفولاذ المقاوم للصدأ فيتطلب تعويضًا بحدود 4-6 درجات بسبب معامل المرونة الأعلى ومقاومة الخضوع الأكبر. تعمل هذه الطريقة جيدًا مع الأشكال البسيطة حيث يؤدي الثني الزائد المتسق إلى نتائج يمكن التنبؤ بها.

تستخدم الطريقة الثانية تقنيات الثني بالتسان أو الختم. من خلال تطبيق طنية كافية للتشوه مادياً عبر كامل سماكة المادة في منطقة الثني، فإنك تزيل اللب المرن الذي يسبب الارتداد. إن عمليات الختم في تشكيل المعادن تتجاوز بشكل أساسي الذاكرة المرونة للمادة من خلال ت log التسحن البلاستيكي بالكامل. تتطلب هذه الطريقة طنية أعلى في المطحاة ولكن توفر دقة زاوية استثنائية.

تتضمن الاستراتيجية الثالثة تعديل هندسة القالب بحيث تدمج تعويض الارتداد في ملفات الشطبة والقالب. بدلاً من الثني الزاوي البسيط، فإن الأداة تُنشئ ملف ثني مركب يُحسب الارتداد التفاضلي عبر المنطقة المشكّلة. تثبت هذه الطريقة ضرورتها في الثني المعقد حيث يؤدي التعويض الزاوي البسيط إلى نتائج مشوهة.

منع التشقّق والتجعّد من خلال تحسين التصميم

الانحناء ليس التحدي الوحيد. يؤدي تشكيل المعدن لما بعد حدوده إلى التشقق، في حين أن ضعف التحكم في المادة يتسبب في التجعد. ويمكن إرجاع كلا العيبين إلى قرارات في تصميم القوالب إما تتجاهل أو تسئ فهم سلوك المادة أثناء عملية التشكيل.

يحدث التشقق عندما تتجاوز الانفعال الشدّي على السطح الخارجي للشفة حدود مطيلية المادة. توثيق الصناعة يحدد عدة عوامل مساعدة في ذلك: نصف قطر الثني الصغير جداً، والثني عكس اتجاه الحبيبات، واختيار مواد منخفضة المطيلية، والثني الزائد دون أخذ حدود المادة في الاعتبار.

يبدأ الحل في تصميم القالب باستخدام نصف قطر مكبس وافٍ. حيث يعمل نصف قطر مكبس لا يقل عن ثلاثة أضعاف سمك المادة على توزيع الانفعال عبر منطقة أكبر، مما يقلل من الإجهاد الشدّي الأقصى على السطح الخارجي. وفي عمليات تمديد الشفة التي تتطلب إطالة كبيرة للمادة، قد يكون من الضروري استخدام نصف أقطار أكبر.

يُمثّل التجعّد المشكلة العكسية. فالأحمال الانضغاطية تسبب تقوس المادة على طول الجزء الداخلي للمنطقة المشكّلة، خصوصًا في الحواف المتقلصة أو أطوال الحافة الطويلة غير المدعومة. وتفشل الأجزاء المشكّلة بالقالب التي تحتوي على تجاعيد مرئية من حيث الشروط الجمالية، وقد تضعف الأداء الهيكلي أثناء التجميع.

يتطلب معالجة التجعد التحكم في تدفق المادة من خلال ميزات تصميم القالب. حيث تعمل الوسادات الضاغطة أو مشابك الصفيحة على تقييد حركة الصفائح أثناء عملية التشكيل، ومنع حدوث التقوس الناتج عن الانضغاط. ويجب أن يوازن قوة المشبك بين متطلبين متنافسين: أن تكون قوية بما يكفي لمنع التجعد، ولكن دون أن تكون مقيدة لدرجة تؤدي إلى التمزق بسبب عرقلة تدفق المادة الضروري.

حلول شق الحافة والتعديلات على القالب

يمثل التقسيم الحدي نمطًا محددًا للفشل في عمليات تطويل الحواف. مع تمدّد حافة الحافة، تتسبب أي عيوب حادة موجودة مسبقًا في تركيز الإجهاد وبدء تشكّل الشقوق التي تنتشر داخل الحافة المشكّلة. ويختلف هذا العيب عن تشقق خط الثني، لأنه يبدأ من الحافة الحرة بدلاً من المنطقة ذات أقصى إجهاد.

تركز حلول تصميم القوالب للوقاية من التقسيم الحدي على إعداد المادة وتوصيف ترتيب التشكيل. فحافة خالية من الشراط على الألواح الواردة تزيل مراكز الإجهاد التي تؤدي إلى التقسيم. وعند وجود شراط، يجب توجيهه نحو الداخل من منحنى الثني حيث تؤدي الإجهادات الانضغاطية إلى إغلاق مواقع احتمال بدء الشق بدلاً من فتحها.

بالنسبة لنسب تطويل الحواف الشديدة، يجب النظر في عمليات ما قبل التشكيل التي تعيد توزيع المادة تدريجيًا قبل التحديد النهائي للحافة. ويسمح التشكيل المتعدد بمرحلة ت relieve الوسيطة للإجهاد ويقلل من تركيز الإجهاد عند أي مرحلة تشكيل واحدة.

يُلخّص مرجع استكشاف الأخطاء التالي العيوب الشائعة في عملية الطوي مع حلول تصميم القوالب المقابلة لها:

• الارتداد النابض (عدم الدقة الزاوية): دمج تعويض الانحناء الزائد بمقدار 2-6° حسب درجة المادة؛ استخدام تقنيات الثني بالتكديس للتطبيقات الدقيقة؛ التحقق من أن هندسة القالب تأخذ بعين الاعتبار معامل مرونة المادة
• التشقق عند خط الثني: زيادة نصف قطر المثقب إلى الحد الأدنى 3 أضعاف سماكة المادة؛ التحقق من اتجاه الثني بالنسبة لاتجاه الحبة؛ النظر في إجراء التلدين المسبق للمواد ذات المطيلية المنخفضة؛ تقليل ارتفاع الحافة إذا سمحت الهندسة بذلك
• التقصف على سطح الحافة: إضافة أو زيادة قوة مشبك الصفيحة؛ دمج خيوط السحب أو عناصر التقييد في تصميم القالب؛ تقليل طول الحافة غير المدعومة؛ التحقق من أن فتحة القالب ليست كبيرة بشكل مفرط
• انشقاق الحافة في حواف التمدد: التأكد من أن حواف الصفيحة خالية من الحدبات؛ توجيه الحدبات الموجودة نحو جانب الضغط؛ تقليل نسبة الطوي من خلال مراحل تشكيل متعددة؛ التحقق من أن مطيلية المادة تفي بمتطلبات التشكيل
• الخدوش أو التآكل السطحي: صقل أسطح القوالب للوصول إلى خشونة سطحية تتراوح بين 0.4-0.8 ميكرومتر؛ وتطبيق مادة تشحيم مناسبة حسب نوع المادة؛ والنظر في استخدام طلاءات للقوالب (مثل TiN أو النتريدة) للمواد المعرضة للالتصاق
• تفاوت السماكة في الحافة المشكَّلة: التحقق من تجانس فتحة القالب؛ والتأكد من محاذاة المثقب مع القالب؛ وضمان وضع الثابت بشكل متسق؛ ومراقبة تفاوت سماكة المادة في الخام المستلم
• عدم الاتساق الأبعادي بين القطع: تنفيذ ميزات تحديد مواقع قوية؛ والتحقق من تكرارية وضع الثابت؛ وفحص أنماط تآكل القالب؛ ومعايرة محاذاة ثني المكبس بانتظام

يرتبط الأساس الهندسي وراء هذه الحلول مباشرة بأنواع السلوك التشكيلي التي نوقشت سابقًا. فمشاكل الحافة الممتدة تستجيب لاستراتيجيات توزيع الانفعال، بينما تتطلب مشاكل الحافة المنكمشة إجراءات للتحكم في الضغط. وعادةً ما تُعزى مشاكل حافة الحافة إلى قضايا تعويض الارتداد المرن أو التحكم بالأبعاد.

فهم السبب وراء نجاح كل حل يمنحك القدرة على تطبيق هذه المبادئ في حالات فريدة تفرضها تطبيقاتك الخاصة. عندما لا تعالج الحلول القياسية عيبًا معينًا بشكل كامل، قم بتحليل ما إذا كان السبب الجذري ينطوي على فشل شدّي، أو عدم استقرار ضغطي، أو استرداد مرن، أو مشكلات تتعلق بالاحتكاك. يوجهك هذا الإطار التشخيصي نحو تعديلات فعّالة في القوالب، حتى في هندسات غير معتادة أو تركيبات مواد مختلفة.

مع ترسخ استراتيجيات الوقاية من العيوب، أصبح تطوير القوالب الحديثة يعتمد بشكل متزايد على المحاكاة الرقمية للتحقق من صحة هذه الأساليب التعويضية قبل قص الفولاذ. يستعرض القسم التالي كيف تتحقق أدوات CAE الامتثال لمعايير تصميم قوالب التعبية وتنبؤ الأداء في الواقع العملي بدقة مذهلة.

التحقق من التصميم والمحاكاة بمساعدة الحاسوب في تطوير القوالب الحديثة

لقد صممت قالبك للتسانير مع تحديد الفراغات المناسبة، واخترت فولاذ الأداة الصحيح، ودمجت تعويض الارتداد. ولكن كيف تعرف أنه سيعمل فعليًا قبل قطع الأداة باهظة التكلفة؟ هنا تأتي أهمية محاكاة الهندسة بمساعدة الحاسوب (CAE) التي تحول عملية التشكيل الت manufacturing من تقديرات مستندة إلى الخبرة إلى هندسة قابلة للتنبؤ. تتيح لك أدوات المحاكاة الحديثة اختبار تصميم القالب افتراضيًا وفقًا لمعايير تصميم القوالب للتسانير قبل الانتقال إلى النماذج المادية.

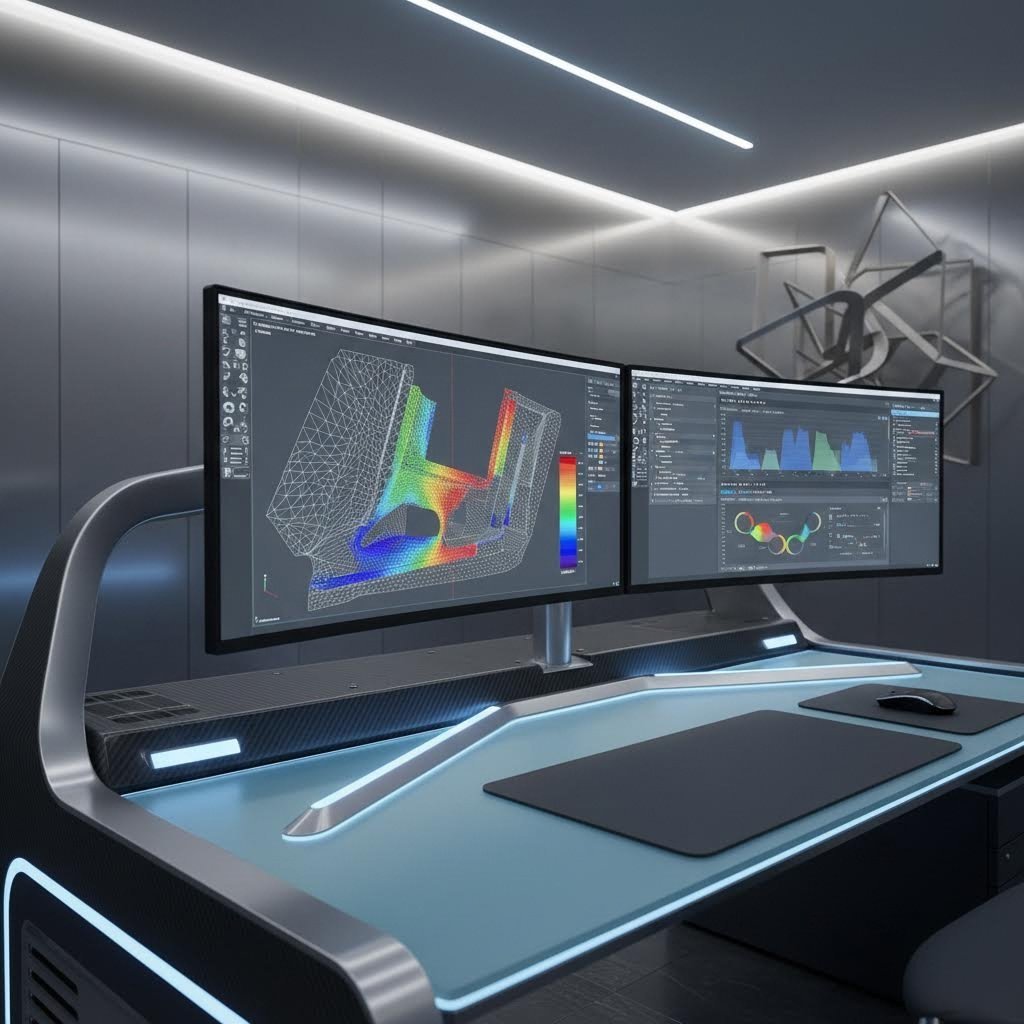

محاكاة CAE للتحقق من صحة القالب للتسانير

تخيل إجراء مئات التجارب التشكيلية دون استهلاك ورقة واحدة من المعدن أو تهالك أي أداة. هذا بالضبط ما توفره محاكاة CAE. تقوم هذه الأدوات الرقمية بنمذة العملية التشكيلية بالكامل، وتتنبأ بكيفية ت behavior لصفيحة المعدن أثناء تتدفقها حول المخارط وداخل ت cavities للقالب.

وفقًا لـ أبحاث الصناعة حول محاكاة تشكيل الصفيحة المعدنية تواجه الشركات المصنعة تحديات كبيرة تُعالجها المحاكاة بشكل مباشر. ويؤدي اختيار المواد وظاهرة الارتداد النابضي إلى تحديات مستمرة في الدقة الأبعادية. وغالبًا ما لا تظهر عيوب تصميم القطع أو العمليات إلا أثناء التجربة الفعلية، حيث تصبح الإصلاحات مرهقة من حيث الوقت والتكلفة.

تُحقق محاكاة التصميم بمساعدة الحاسوب (CAE) عدة جوانب حرجة في تصميم القوالب الخاصة بك:

• تنبؤ تدفق المادة: تصور كيفية حركة الصفائح المعدنية أثناء عملية التشكيل، مع تحديد مناطق التموجات المحتملة أو المناطق التي تمتد فيها المادة بما يتجاوز الحدود الآمنة
• تحليل توزيع السماكة: رسم تغيرات السماكة عبر الجزء المشكّل، للتأكد من عدم وجود مناطق تنقص سماكتها بشكل مفرط أو تتزايد سماكتها عن الحد المسموح به
• توقعات (سبرباك) حساب الانتعاش المرن قبل التشكيل الفعلي، مما يتيح إجراء تعديلات تعويضية في هندسة القالب
• رسم خرائط الإجهاد والانفعال: تحديد المناطق عالية الإجهاد التي يوجد فيها خطر التشقق، مما يمكن من إجراء تعديلات في التصميم قبل تصنيع الأدوات
• تقييم القابلية للتشكيل: مقارنة الانفعالات المتوقعة مع مخططات حد التشكيل للتحقق من وجود هوامش أمان كافية

تمتد قدرات التصنيع بالتشكيل للمحاكاة الحديثة لما بعد تحليل النجاح أو الفشل البسيط. يمكن للمهندسين التحقيق في فعالية التدابير المضادة افتراضيًا، واختبار قوى حامل الصفائح المختلفة، وظروف التشحيم، أو تنوعات هندسة القالب دون الحاجة إلى دورات فعلية من التجربة والخطأ.

دمج التحقق الرقمي مع المعايير الفعلية

كيف تتصل المحاكاة بالمعايير الصناعية التي ناقشناها سابقًا؟ تكمن الإجابة في التتحقق من خواص المواد والتحقق الأبعادي وفقًا للتسامحات المحددة.

تتطلب المحاكاة الدقيقة نماذج مواد تم التتحقق منها تمثل السلوك الفعلي للصفائح. ويؤكد بحث عمليات الختم أن اختيار المواد المناسبة أمر بالغ الأهمية، حيث تُشكل الفولاذ عالي المقاومة المتقدم وسبيكته الألمانية تحديات خاصة نظرًا لسلوكها في التشكيل وخصائص الارتداد الناتج عن الضغط.

تكتسب عمليات التشكيل الخاصة بك مصداقية عندما تتطابق مدخلات المحاكاة مع اختبارات المواد الفعلية. وهذا يعني:

• بيانات اختبار الشد: تم معايرة قيم مقاومة الخضوع، ومقاومة الشد القصوى، وقيم الاستطالة لتتوافق مع دفعات المواد الفعلية
• معاملات التباين المكاني: قيم R التي تُظهر الاختلافات في الخواص حسب الاتجاه وتؤثر على تدفق المادة
• منحنيات التصلب: سلوك التصلب بالانفعال الذي يتم نمذجته بدقة للتنبؤ الصحيح بالقوى وانحناءات الرجوع
• منحنيات حد التشكيل: حدود فشل محددة حسب نوع المادة تُعرف مناطق التشكيل الآمنة

ثم تتحقق مخرجات المحاكاة من الامتثال للمعايير البعدية. عندما تتطلب مواصفاتك زوايا طرف ضمن ±0.5° أو توحيد السماكة ضمن ±0.1 مم، فإن البرنامج يتوقع ما إذا كان تصميم القالب الخاص بك يحقق هذه التسامحات. وأي انحرافات متوقعة تشغّل عملية تحسين التصميم قبل تصنيع الأدوات الفعلية.

يُظهر دمج التحقق الرقمي مع متطلبات نظام إدارة الجودة IATF 16949 كيفية حفاظ مصنعي القوالب المحترفين على الامتثال للمعايير. ويستلزم هذا الإطار الشهادة توفر عمليات تحقق موثقة، وتوفير محاكاة CAE لإمكانية التتبع والأدلة المطلوبة لمراجعات أنظمة الجودة.

الموافقة من أول تمرير من خلال تحليل التصميم المتقدم

ما هو المقياس النهائي لفعالية المحاكاة؟ معدلات الموافقة من أول تمرير. عندما تتطابق القوالب الفعلية مع تنبؤات المحاكاة، تبدأ الإنتاجية فورًا دون الحاجة إلى دورات تعديل مكلفة.

تُبرز أبحاث التحقق من عملية الختم كيف يُنتج المصنعون قطعًا من مواد أرق وأخف وأقوى بشكل متزايد، ما يضخم التحديات التصنيعية. ويستلزم الحفاظ على القطع الحساسة للارتداد المرن ضمن التحملات المتوقعة إمكانات متطورة في المحاكاة قادرة على التنبؤ بالسلوك الواقعي بدقة.

يُحسّن نهج المحاكاة الافتراضية بشكل كبير من الثقة في تحقيق الجودة الصحيحة للأجزاء، والأبعاد والمظهر التجميلي. وتنعكس هذه الثقة مباشرةً في تقليل الوقت والنفقات خلال عملية التجربة الفعلية، مما يؤدي إلى تقصير المدة اللازمة لطرح المنتجات الجديدة في السوق.

يُظهر مصنّعو القوالب المحترفون هذه المبادئ عمليًا. على سبيل المثال، حلول شاويو لأدوات ختم السيارات يستفيدون من محاكاة CAE المتقدمة لتحقيق معدل قبول أولي بنسبة 93%. ويؤكد شهادة IATF 16949 الخاصة بهم أن هذه العمليات المبنية على المحاكاة تفي باستمرار بمتطلبات جودة صناعة السيارات.

ماذا يعني عمليًا معدل القبول الأولي بنسبة 93%؟ إن تسعة من كل عشرة قوالب تعمل بشكل صحيح دون الحاجة إلى تعديل بعد التصنيع الأولي. وتتطلب الحالات المتبقية تعديلات طفيفة فقط بدلاً من إعادة التصميم بالكامل. وقارن ذلك بالأساليب التقليدية التي كانت تتطلب عدة دفعات من التجارب الفعلية كممارسة قياسية، تستهلك كل منها أسابيع من الوقت وآلاف الدولارات من تكاليف المواد والعمالة.

يتبع فريق الهندسة في المرافق التي تنفذ مبادئ التحقق هذه سير عمل منظمًا:

1. إنشاء النموذج الرقمي: تحدد هندسة CAD أسطح القوالب، والفراغات، وميزات التشكيل
2. تعيين خصائص المواد: نماذج مواد تم التحقق منها تستند إلى بيانات اختبار فعلية
3. تعريف معلمات العملية: سرعة المكبس، وقوة حامل الصفائح، وظروف التشحيم
4. تنفيذ المحاكاة: يحسب التشكيل الافتراضي سلوك المادة والهندسة النهائية للقطعة
5. تحليل النتائج: المقارنة مع حدود القابلية للتشكيل، والأخطاء الأبعادية، ومتطلبات جودة السطح
6. تحسين التصميم: تحسين تكراري حتى تتوقع المحاكاة نتائج مطابقة
7. التصنيع الفعلي: تُجرى عملية بناء القالب بثقة عالية في الأداء الناجح

يضمن هذا النهج المنهجي أن تنتقل معايير تصميم قوالب الحافة من وثائق المواصفات إلى أدوات جاهزة للإنتاج. وتؤدي المحاكاة دور الجسر بين المتطلبات النظرية والتنفيذ العملي، حيث تكشف عن المشكلات المحتملة قبل أن تصبح مشكلات مادية مكلفة.

بالنسبة للمهندسين الذين يبحثون عن حلول قوالب تم التحقق منها ومدعومة بإمكانات متقدمة في المحاكاة، فإن مصادر مثل خدمات شاوي التصميم الشاملة لقوالب الصب والتصنيع تُظهر كيف تنفذ الشركات المصنعة المحترفة مبادئ التحقق الرقمي هذه على نطاق الإنتاج.

مع امتلاك تصاميم قوالب تم التحقق منها بواسطة المحاكاة، تصبح التحدي الأخير هو تحويل هذه النجاحات الرقمية إلى تنفيذ إنتاجي مستمر. ويستعرض القسم التالي كيفية سد الفجوة بين التحقق من التصميم وواقع التصنيع من خلال ممارسات منهجية في ضبط الجودة والتوثيق.

تنفيذ المعايير في تصنيع القوالب الإنتاجية

تبدو نتائج المحاكاة الخاصة بك واعدة، ويستوفي تصميم القالب الخاص بك جميع المواصفات. والآن تأتي الاختبار الحقيقي: تحويل هذه التصاميم الموثقة إلى أدوات مادية تعمل بانتظام على أرضية الإنتاج. إن هذه المرحلة الانتقالية من التصميم إلى الواقع الملموس للقالب تحدد ما إذا كانت مواءتك الدقيقة للمعايير الهندسية ستُحقق نتائج فعلية أم تظل نظرية فقط. دعونا نستعرض معًا سير العمل العملي الذي يضمن أداء قوالب الحافة تمامًا كما صُممت.

من معايير التصميم إلى التنفيذ في الإنتاج

ما هو صنع القالب في الممارسة العملية؟ إنه عملية منضبطة لتحويل المواصفات الهندسية إلى أدوات مادية من خلال خطوات تصنيع خاضعة للرقابة. كل نقطة تفتيش على طول هذا المسار تتحقق من أن الامتثال للمعايير ينجو من الانتقال من النماذج الرقمية إلى المكونات الفولاذية.

تبدأ عملية المعادن بالتحقق من المادة. قبل بدء أي تشغيل، يجب أن تتطابق فولاذ الأدوات الواردة مع مواصفاتك. لا يحدث فولاذ D2 بصلابة 60-62 Rc بالصدفة. بل يتطلب مادة معتمدة، وبروتوكولات معالجة حرارية مناسبة، واختبارات تحقق تؤكد تطابق قيم الصلابة الفعلية مع المتطلبات.

فكّر في كيفية مواجهة القوالب في بيئات التصنيع ظروفًا تختلف عن المحاكاة المخبرية. يُدخل الإنتاج متغيرات مثل تقلبات درجة الحرارة، والاهتزازات الناتجة عن المعدات المجاورة، والتباين في طريقة التعامل من قبل المشغلين. ويجب أن يراعي سير العمل الخاص بك هذه الحقائق مع الحفاظ على الدقة التي تتطلبها معايير تصميم قالب الحافة لديك.

شركات التصنيع المهنية مثل شاوي يُظهر كيف ينعكس تصميم القوالب المطابق للمعايير على الإنتاج الفعّال. وتتيح إمكانات النماذج الأولية السريعة لديهم توفير قوالب وظيفية في غضون 5 أيام فقط، مما يثبت أن الالتزام الصارم بالمعايير والسرعة ليسا أمرًا مستحيلاً معًا. ويصبح هذا الجدول الزمني المتسارع ممكنًا عندما تُلغي سير عمل التنفيذ الحاجة لإعادة العمل من خلال التحقق المبكر من الجودة.

نقاط ضبط الجودة للتحقق من قالب الثني الحافة

لا تنتظر ضوابط الجودة الفعّالة حتى التفتيش النهائي. بل يتم دمج نقاط التحقق طوال عملية تشكيل القالب، لاكتشاف الانحرافات قبل أن تتضخم إلى مشكلات مكلفة. فكّر في كل نقطة تحقق باعتبارها بوابة تمنع استمرار العمل غير المطابق إلى المراحل التالية.

يوجه سير العمل التسلسلي التالي عملية التنفيذ بدءًا من التصميم المعتمد وحتى الأدوات الجاهزة للإنتاج:

1. التحقق من إصدار التصميم تأكيد أن نتائج محاكاة CAE تفي بجميع التحملات البعدية ومتطلبات القابلية للتشكيل قبل إصدار التصاميم للتصنيع. وثّق قيم التعويض من الارتداد المرن، ومواصفات المواد، والأبعاد الحرجة التي تتطلب اهتمامًا خاصًا.
2. مراجعة شهادة المادة: تحقق من توافق شهادات فولاذ الأدوات الواردة مع المواصفات. تحقق من أرقام التشغيل الحراري، وتقارير التركيب الكيميائي، ونتائج اختبار الصلابة مقابل متطلبات التصميم. ارفض المواد غير المطابقة قبل بدء التشغيل.
3. فحص القطعة الأولى أثناء التشغيل: قس المقاييس الحرجة بعد عمليات التخشين الأولية. تأكد من أن أنصاف أقطار المسامير، ومسافات الفتح في القوالب، والخصائص الزاوية تسير نحو التحملات النهائية. عالج أي أخطاء منهجية قبل التشغيل النهائي.
4. التحقق من المعالجة الحرارية: تأكد من قيم الصلابة في مواقع متعددة بعد المعالجة الحرارية. ابحث عن التشوهات التي قد تؤثر على الدقة البعدية. أعد التشغيل عند الضرورة لاستعادة المواصفات المتأثرة بحركة المعالجة الحرارية.
5. فحص الأبعاد النهائي: قم بقياس جميع الأبعاد الحرجة وفقًا لمتطلبات الرسم. استخدم آلات القياس الإحداثية (CMMs) للهندسات المعقدة. وثّق القيم الفعلية مقارنةً بالقيم الاسمية لكل خاصية حرجة.
6. التحقق من حالة السطح: تأكد من أن قيم Ra على الأسطح الناتجة عن التشكيل تلبي المواصفات. تحقق من اتساق اتجاه التلميع مع مسارات تدفق المادة. تأكد من عدم وجود خدوش أو عيوب يمكن أن تنتقل إلى القطع المشكّلة.
7. فحص التجميع والمحاذاة: تحقق من محاذاة المثقب مع القالب بعد التجميع. أكد أن الفجوات تطابق المواصفات عند عدة نقاط حول محيط التشكيل. تحقق من أن جميع العناصر المحددة للموقع تتوضع بشكل صحيح.
8. تجربة تشكيل القطعة الأولى: إنتاج قطع نموذجية باستخدام مواد وظروف الإنتاج الفعلية. قم بقياس القطع المشكّلة مقابل مواصفات المنتج النهائي. تحقق من أن تنبؤات المحاكاة تتطابق مع نتائج التشكيل الفعلية.
9. إطلاق الموافقة على الإنتاج: وثّق جميع نتائج التحقق. احصل على توقيعات الموافقة من الجودة. أطلق القالب للاستخدام في الإنتاج مع سجلات تتبع كاملة.

يُنتج كل نقطة تفتيش وثائق تُظهر الامتثال للمعايير. وعند إجراء عمليات التدقيق على الجودة، فإن هذه القابلية للتتبع تثبت أن القوالب المستخدمة في التصنيع تلبي المتطلبات المحددة من خلال عمليات تم التحقق منها وليس من افتراضات.

أفضل الممارسات في إعداد الوثائق للامتثال للمعايير

تلعب الوثائق دورًا مزدوجًا في تنفيذ قوالب الحافة. أولاً، توفر سجلاً دليلاً تشترطه أنظمة الجودة مثل IATF 16949. ثانيًا، تُكوّن معرفة مؤسسية تمكن من صيانة القوالب واستبدالها بشكل متسق طوال دورة حياة الأداة.

يجب أن تتضمن حزمة الوثائق الخاصة بك:

• مواصفات التصميم: مخططات الأبعاد الكاملة مع إشارات GD&T، ومواصفات المواد، ومتطلبات الصلابة، ومعايير خشونة السطح
• سجلات المحاكاة: نتائج تحليل CAE التي تُظهر تدفق المادة المتوقع، وتوزيع السمك، وقيم الارتداد الناتجة عن الاسترخاء، وهوامش القابلية للتشكيل
• شهادات المواد: تقارير اختبارات المطحنة الخاصة بفولاذ الأدوات، وسجلات المعالجة الحرارية، ونتائج اختبارات التحقق من الصلابة
• سجلات الفحص: تقارير آلة قياس الإحداثيات (CMM)، وقياسات خشونة السطح، وبيانات التحقق البُعدي للقطعة الأولى
• نتائج التجربة: قياسات الأجزاء المكونة من التجارب الأولية، مقارنتها بتوقعات المحاكاة، وأي وثائق تعديل
• سجل الصيانة: سجلات الشحذ، وقياسات التآكل، واستبدال المكونات، وعدد الضربات التراكمي

تدرك المنظمات ذات الخبرة في التصنيع عالي الحجم أن الاستثمار في الوثائق يُدر عوائد طوال عمر القالب. وعندما تظهر مشكلات أثناء الإنتاج، تتيح السجلات الكاملة تحديد سبب الجذر بسرعة. وعندما يحتاج القالب إلى الاستبدال بعد سنوات من الخدمة، تسمح المواصفات الأصلية والمعطيات الموثقة بإعادة إنتاجه بدقة.

يعتبر فريق الهندسة في الشركات المصنعة التي تحافظ على معايير الالتزام بالمنتج الأصلي (OEM) أن الوثائق تُعد منتجًا نهائيًا له نفس أهمية القالب الفعلي. شاوي التصميم الشامل للقوالب والقدرات الت fabrication تمثل هذه الفلسفة، مع الحفاظ على إمكانية التتبع الكامل من التصميم الأولي وحتى الإنتاج عالي الحجم.

تتطلب عمليات ختم الصفائح المعدنية وعمليات الختم بالختم توثيقًا خاصًا دقيقًا نظرًا لمتطلبات الدقة العالية. إن التolerances البعدية الصغيرة التي تتحقق من خلال الختم لا تترك هامشًا لأي تغييرات في العمليات دون توثيق. ويجب تسجيل والتحكم في كل معلمة تؤثر على الأبعاد النهائية.

يعتمل نجاح التنفيذ في النهاية على معاملة معايير تصميم القوالب للثني كوثائق حية بدلاً من مواصفات لمرة واحدة. ويجب أن تقوم حلقات التغذية الراجعة من الإنتاج بتحديث الإرشادات التصميمية بناءً على نتائج التشكيل الفعلية. ويجب أن تُستخدم سجلات الصيانة في اتخاذ قرارات اختيار المواد للقوالب المستقبلية. ويجب أن تُستخدم بيانات الجودة في دفع التحسين المستمر في كل من تصميم القوالب وعمليات الت manufacturing.

عندما تصبح هذه الممارسات عادات تنظيمية، فإن معايير تصميم قوالب الحافة تتحول من متطلبات تنظيمية إلى مزايا تنافسية. وتنتج قوالبك أجزاءً متسقة، وتصبح فترات الصيانة متوقعة، وتُظهر مقاييس الجودة التحكم في العمليات الذي يطلبه العملاء المتطلبون.

الأسئلة الشائعة حول معايير تصميم قوالب الحافة

1. ما هي معايير تصميم قوالب الحافة، ولماذا هي مهمة؟

تُعد معايير تصميم القوالب المطوية مواصفات هندسية موثّقة تحكم هندسة القالب واختيار المواد وحسابات الت_CLEARANCE ومتطلبات التolerances الخاصة بعمليات تطوي الصفائح المعدنية. وتضمن هذه المعايير تشكيل أطواق متسق وقابل للتكرار وخالٍ من العيوب عبر دفعات الإنتاج. وتكمن أهمية هذه المعايير في القضاء على طريقة التجربة والخطأ أثناء الإعداد، وتمكين الصيانة والاستبدال الموحدة، وضمان استيفاء الأجزاء لمتطلبات الجودة. وتطبّق شركات التصنيع الاحترافية مثل Shaoyi هذه المعايير مع شهادة IATF 16949، م logو تحقيق معدلات قبول أول مرة تصل إلى 93% من خلال محاكاة CAE المتقدمة.

ما الفرق بين تطوي الإمتداد وتطوي الانكماش؟

تحدث تقوسات التمدد عند التشكيل على طول منحنى محدب حيث يجب أن يتمدد حافة الحافة، مما يشكل خطر تشقق الحافة إذا لم تكن مطيلية المادة كافية. وتحدث تقوسات الانكماش على طول المنحنيات المقعرة حيث تنضغط الحافة، ما يخلق مخاطر التجعد أو الانبعاج. يتطلب كل نوع نُهجًا مختلفة في تصميم القوالب: تحتاج قوالب تقوس التمدد إلى أنصاف أقطار دبابيس أكبر لتوزيع الإجهاد، في حين تضم قوالب تقوس الانكماش ألواح ضغط أو عروش سحب للتحكم في تدفق المادة ومنع العيوب الناتجة عن الانضغاط.

3. كيف تحسب المسافة المثلى للقالب في عمليات التقوس؟

تختلف مساحة القالب للطي عن عمليات القطع لأن الهدف هو التشوه المتحكم فيه بدلاً من فصل المادة. بالنسبة لمعظم التطبيقات، تساوي المساحة سماكة المادة زائد هامش للتسميك أثناء الانضغاط. وتستخدم الفولاذ منخفض الكربون عادةً ما بين 1.0 إلى 1.1 مرة من سماكة المادة، في حين يتطلب الفولاذ المقاوم للصدأ ما بين 1.1 إلى 1.15 مرة من السماكة بسبب ازدياد التصلب بالتشكل البارد، أما سبائك الألومنيوم فتستخدم ما بين 1.0 إلى 1.05 مرة من السماكة نظرًا لانخفاض مقاومتها الخضوعية ومعدل التصلب بالتشكل.

4. ما هي درجات فولاذ القوالب الموصى بها لتطبيقات الطي؟

فولاذ الأداة D2 هو الخيار الرئيسي لعمليات الطوي ذات الحجم العالي نظرًا لمقاومته الممتازة للتآكل الناتجة عن احتوائه على 12% كروم، وعادةً ما يتم تصلبه ليصل إلى درجة صلابة تتراوح بين 58-62 روكويل سي. ويتميز فولاذ O1 القابل للتصلب بالزيت بسهولة أفضل في التشغيل، مما يجعله مناسبًا لأدوات النماذج الأولية أو الأحجام المعتدلة. أما فولاذ S1 المقاوم للصدمات فهو مناسب للعمليات التي تتطلب تأثيرات شديدة وتحتاج إلى متانة قصوى. ولعمليات الطوي الساخن أو العمليات عالية السرعة، يوفر فولاذ M2 القدرة على الاحتفاظ بالصلابة عند درجات الحرارة العالية (الصلابة الحمراء). ويُحدد اختيار المادة حسب حجم الإنتاج، ونوع المادة المشكَّلة، والعمر الافتراضي المطلوب للأداة.

5. كيف تساعد محاكاة CAE في التحقق من تصاميم قوالب الطوي؟

تنبؤ محاكاة CAE بتدفق المواد وتوزيع السُمك وقيم الارتداد والتركيزات الإجهادية قبل إعداد النماذج الأولية الفعلية. يمكن للمهندسين التحقق من الامتثال لحدود التسامح الأبعادي وحدود القابلية للتشكيل افتراضيًا، واختبار معايير مختلفة دون الحاجة إلى التجريب العملي والخطأ. يتيح هذا النهج معدلات موافقة من المحاولة الأولى تصل إلى 93%، كما أظهرت ذلك شركات تصنيع مثل Shaoyi التي تعتمد على قدرات متطورة في المحاكاة. إن عملية التجربة الافتراضية تقلل بشكل كبير من الوقت والنفقات خلال التحقق الفعلي، مما يقلص الفترة اللازمة لإيصال المنتجات الجديدة إلى السوق.
