باختصار

يُنشئ تصميم البثق مُبدِّدات حرارة فعّالة للإلكترونيات من خلال دفع سبيكة ألومنيوم عبر قالب لتشكيل ملفات معقدة. هذه العملية التصنيعية تزيد بشكل كبير من مساحة السطح المتاحة للتبريد. وبتعظيم التلامس مع الهواء المحيط، تسمح هذه المكونات بتبديد الحرارة بكفاءة من الأجزاء الحيوية عبر الحمل، مما يضمن الأداء الأمثل وموثوقية الجهاز.

فهم مبددات الحرارة المبثوقة: المفهوم الأساسي

في جوهره، يعد مشتت الحرارة المصنوع بالبثق جهازًا لإدارة الحرارة مصممًا لنقل الحرارة بعيدًا عن المكونات الإلكترونية الحساسة. إن عملية تبديد الحرارة أساسية لضمان عمر أطول وموثوقية جميع الإلكترونيات الحديثة تقريبًا، بدءًا من الحواسيب الشخصية ووصولًا إلى أنظمة الطاقة الصناعية. وفي حالة عدم وجود حل تبريد فعّال، قد تتعرض المكونات لارتفاع درجة الحرارة، مما يؤدي إلى تدهور الأداء، وعدم الاستقرار، وفشل مبكر.

تتضمن عملية التصنيع، والمعروفة بالبثق، دفع قالب ألومنيوم ساخن عبر قالب دقيق الشكل لإنشاء هيكل طويل ذو مقطع عرضي موحد. تُعد هذه الطريقة مناسبة جدًا لإنتاج مشتتات الحرارة لأنها تتيح إنشاء هياكل مبردة معقدة. وتمثل هذه الزعانف المفتاح لفعالية مشتت الحرارة. إذ من خلال الامتداد من القاعدة، تزيد بشكل كبير من المساحة السطحية الكلية المعرضة للهواء المحيط.

المبدأ الكامن وراء وظيفته يعتمد على انتقال الحرارة، وخصوصًا بالحمل. يتم توصيل الحرارة الناتجة عن مكوّن مثل وحدة المعالجة المركزية أو ترانزستور الطاقة إلى القاعدة المسطحة لمبدد الحرارة. ومن هناك، تنتشر الطاقة الحرارية عبر الشفرات. وعندما يمر الهواء المحيط على هذه الشفرات—إما من خلال الحركة الطبيعية (تبريد سلبي) أو بالقوة الناتجة عن مروحة (تبريد نشط)—يمتص الحرارة وينقلها بعيدًا عن الجهاز. وكلما زادت مساحة السطح، زادت كفاءة هذه العملية. ووفقًا للـ مجلس مصنعي المقاطع الألومنيومية ، تُستخدم هذه الطريقة على نطاق واسع لأنها تقلل بشكل فعّال من تراكم الحرارة في الأجهزة الإلكترونية.

لماذا الألومنيوم هو المادة المفضلة للبثق

في حين يمكن استخدام مواد مختلفة لإدارة الحرارة ، أصبحت سبائك الألومنيوم معيار الصناعة للمساحات الحرارية المكبلة. هذه الاختيارات لا تستند إلى ميزة واحدة، بل إلى مزيج من الخصائص الحرارية والفيزيائية والاقتصادية التي تجعلها مناسبة بشكل فريد للمهمة. يتم اختيار سلسلة 6000 من السبائك ، وخاصة 6063 ، في كثير من الأحيان بسبب توازنها الممتاز لهذه الصفات.

المزايا الرئيسية لاستخدام الألومنيوم تشمل:

• توصيلية حرارية عالية: الألومنيوم يمتلك موصلات حرارية ممتازة، مما يسمح له بامتصاص وتحويل الحرارة بسرعة بعيدا عن مكون حرج. على الرغم من أنه ليس موصلًا مثل النحاس ، إلا أن أدائه أكثر من كافٍ للغالبية العظمى من التطبيقات الإلكترونية ، ويقدم مزايا كبيرة في مجالات أخرى.
• خفيف و قوي مع كثافة حوالي ثلث الصلب، الألومنيوم يوفر نسبة قوة عالية إلى الوزن. هذا أمر حاسم في تصميم الإلكترونيات، حيث يعد تقليل كتلة المكونات غالبًا هدفًا رئيسيًا للحد من الإجهاد الميكانيكي وتحسين قابلية التحمل.
• قابلية تشكيل ممتازة: الألومنيوم قابلة للتلاعب بشكل كبير، مما يجعلها مثالية لعملية التطويق. هذه الخاصية تمكن من إنشاء تصاميم زعانف معقدة ذات نسبة عالية من النظرات التي تعظيم مساحة السطح دون المساس بالنزاهة الهيكلية.
• الكفاءة من حيث التكلفة: بالمقارنة مع البدائل مثل النحاس، الألومنيوم أكثر وفرة وأقل تكلفة. عملية التطويق نفسها فعالة للغاية وتولد أقل قدر من النفايات المادية، مما يجعل منخفضات الحرارة من الألومنيوم حلًا اقتصاديًا للغاية للإنتاج الضخم.

إن تنوع طحن الألومنيوم يجعله عملية أساسية في العديد من القطاعات المتقدمة التقنية. بالنسبة للصناعات مثل السيارات، حيث تكون المكونات المهندسية الدقيقة ضرورية، فإن طحنات الألومنيوم المخصصة مهمة أيضاً. للمشاريع في هذا المجال، شريك مثل تكنولوجيا المعادن شاوي يي تقدم خدمات شاملة من النماذج الأولية إلى الإنتاج بموجب أنظمة جودة صارمة، وتقدم قطع أجزاء قوية وخفيفة الوزن.

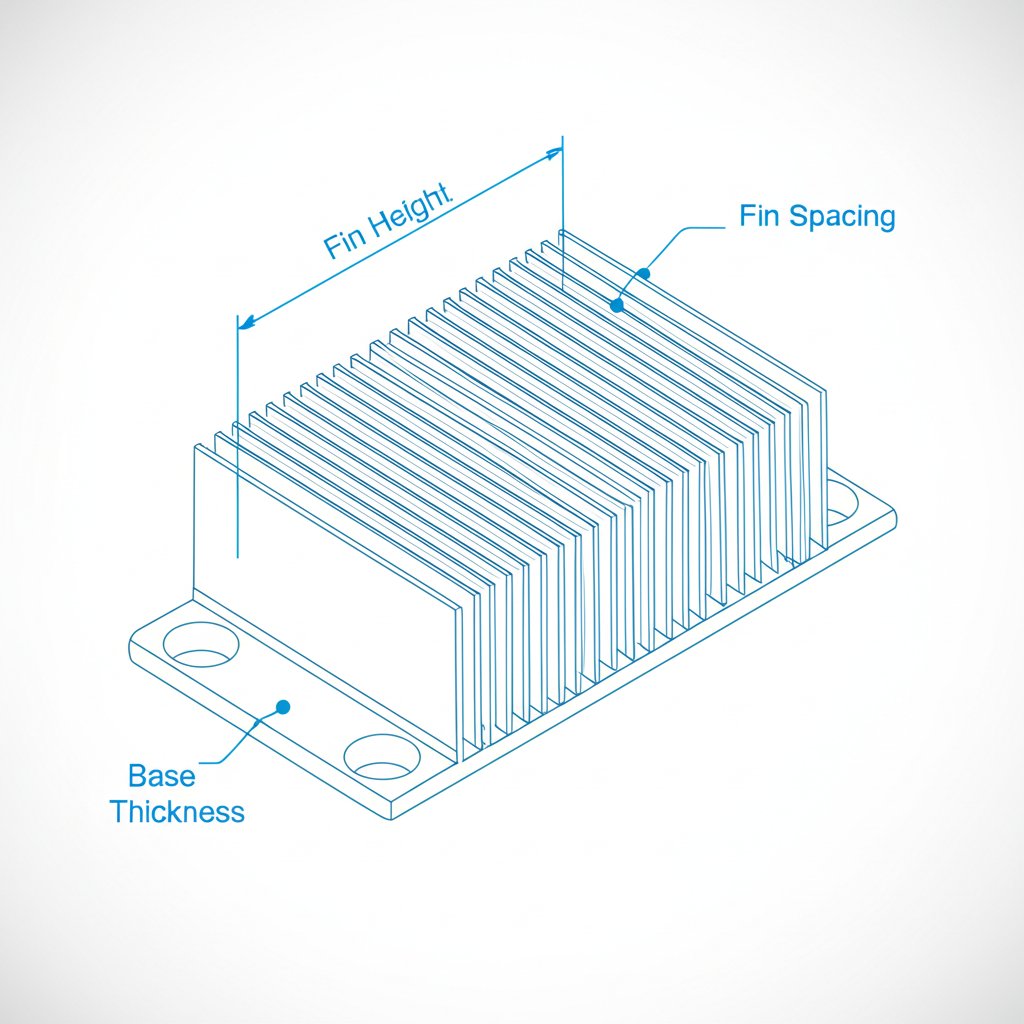

مبادئ التصميم الرئيسية لأفضل أداء حراري

المكنسة الفعالة للدفء هي منتج من المواد المتفوقة والهندسة الذكية التصميم الهندسي للملف الصناعي المكبّد هو بنفس أهمية الألومنيوم الذي مصنوع منه. العديد من المبادئ الرئيسية تحكم تصميم المكنسة الحرارية لضمان تحقيقها أقصى أداء حراري لتطبيق معين.

أولاً وقبل كل شيء تصميم الزعانف .. الهدف هو زيادة مساحة السطح إلى أقصى حد، ولكن هناك توازن حاسم بين عدد الزعانف والمساحة بينها. الأطول والأرقى المجمعة معاً تزيد من مساحة السطح الكلي ومع ذلك، كما هو مفصل في تحليل من قبل الحلول الحرارية المتقدمة ، إذا كانت الزعانف قريبة جدا، فإنها يمكن أن تعيق تدفق الهواء، مما يخلق مقاومة حرارية عالية التي تحيد من فائدة مساحة السطح المضافة. هذا التوازن مهم بشكل خاص في أنظمة التبريد السلبي التي تعتمد على الحمل الطبيعي. نسبة طول الزعانف إلى الفجوة بين الزعانف هي مقياس أساسي يستخدمه المهندسون لتحسين هذا التوازن.

الـ سماكة القاعدة يلعب دوراً حيوياً أيضاً. يجب أن تكون قاعدة المكنسة السميكة بما يكفي للسماح للحرارة من المصدر المركز (المكون الإلكتروني) بالتوزيع بالتساوي على طول الزعانف بأكملها. إذا كانت القاعدة رقيقة جداً، فإن المنطقة مباشرة تحت المكون ستصبح نقطة ساخنة، وستبقى الزعانف في الحواف الخارجية باردة، مما يساهم قليلاً في التبديد الشامل للحرارة.

وأخيراً، اللمسة النهائية للسطح يمكن أن تؤثر بشكل كبير على الأداء. في حين أن الألومنيوم الخام الملمع قد يبدو فعالًا ، فإن النهاية المزودة بالأنوديز الأسود أو الداكنة تزيد بشكل كبير من انبعاث السطح. هذه الخاصية تعزز قدرة المستنقعات على إشعاع الطاقة الحرارية، وإضافة آلية أخرى لنقل الحرارة لاستكمال الحمل. كمنحة إضافية، يوفر التشويق أيضا مقاومة ممتازة للتآكل وملء سطح طويل الأمد، كما لاحظ المصنعون مثل Gabrian .

التطبيقات الشائعة للمحاصيل الحرارية المطحونة في الإلكترونيات

بفضل كفاءتها وفعالية استخدامها وفعالية التكلفة، فإن أدوات غسيل الحرارة من الألومنيوم متوفرة في جميع أنحاء صناعة الإلكترونيات. فهي مكون أساسي في أي جهاز حيث يتم توليد حرارة كبيرة كمنتج ثانوي للعمل. تطبيقاتهم تمتد إلى قطاعات المستهلك والتجارة والصناعة.

بعض التطبيقات الأكثر شيوعاً تشمل:

• مكونات الكمبيوتر: المعالجات (CPUs) وبطاقات الرسومات (GPUs) في أجهزة سطح المكتب والأجهزة المحمولة والخوادم هي أمثلة رئيسية. هذه الشرائح عالية الأداء تولد حرارة هائلة خلال المهام المكثفة، ومغسلات الحرارة الكبيرة المكبلة، غالبا ما تكون مقترنة بمروحة، ضرورية لمنع الإفراط في الحرارة.
• إلكترونيات الطاقة: الأجهزة مثل ترانزستورات الطاقة، وموسفيت، و IGBT، ومحولات DC-DC تدير مستويات عالية من التيار الكهربائي وتولد حرارة كبيرة. المسامير الحرارية المكبلة حاسمة للحفاظ على استقرارها التشغيلي ومنع الهروب الحراري.
• إضاءة LED: مصابيح LED ذات الطاقة العالية فعالة جداً، لكنها لا تزال تنتج حرارة يمكن أن تُهدر أدائها وتقلل من عمرها. غالبًا ما تستخدم ملفات تعريف الألومنيوم المكبلة لتشكيل جسم الأجهزة المضيئة LED ، حيث تعمل كعنصر هيكلي ومسرب حراري لضمان طول العمر وإخراج الضوء المتسق.
• أنظمة الصناعة والسيارات: في البيئات القاسية، تعتمد الإلكترونيات مثل محركات المحركات ومصادر الطاقة ووحدات التحكم في المحركات على تبريد قوي. توفر أجهزة غسيل الحرارة من الألومنيوم الإدارة الحرارية اللازمة لضمان الموثوقية في ظل الظروف الصعبة.

الأسئلة الشائعة

1. ما هو تبديد الحرارة في الإلكترونيات؟

تبديد الحرارة هي عملية نقل وإزالة الطاقة الحرارية غير المرغوب فيها من المكونات الإلكترونية. هذا أمر حاسم لأن الحرارة المفرطة يمكن أن تؤذي الدوائر الحساسة، وتقلل من الكفاءة، وتقصير عمر الجهاز. الحفاظ على التبديد الفعال للمكونات ضمن درجات حرارة التشغيل الآمنة، وضمان الموثوقية والأداء.

- 2. أي خصائص المواد هي الأكثر أهمية لتبديد الحرارة بكفاءة في الإلكترونيات؟

التوصيل الحراري العالي هو المادة الأكثر أهمية لخصائص المواد للفراغ الحراري. تحدد هذه الخصائص مدى سرعة وفعالية استقطاب الحرارة من مصدر الحرارة (المكون الإلكتروني) وتوزيعها في جميع أنحاء حجم المكنسة الحرارية لنقلها إلى البيئة المحيطة بها. موصلة الألومنيوم الحرارية العالية هي السبب الرئيسي لاستخدامها على نطاق واسع.

3. كيف يتم تبديد الحرارة من PCB؟

يمكن إبعاد الحرارة من لوحة الدوائر المطبوعة (PCB) من خلال عدة طرق. بالنسبة لقطع معينة ذات طاقة عالية، يتم توصيل مكنسة حرارية مباشرة. على مستوى اللوحة، يمكن للمصممين استخدام طائرات نحاسية كبيرة (صب) ومرابط حراريةثقوب صغيرة مغلفة تنتقل الحرارة من طبقة إلى أخرىلمساعدة في نشر الطاقة الحرارية. في العديد من الأنظمة ، يتم استخدام مروحة التبريد أيضًا لتوليد تدفق الهواء القسري عبر اللوحة ومكوناتها.
