باختصار

بالنسبة للمهندسين ومتخصصي المشتريات في قطاع السيارات، فإن اختيار المواد المناسبة لختم واقي الحرارة في السيارات مواد ختم واقي الحرارة للسيارات يوازن بين عكسية الحرارة والوزن وقابلية التشكيل. إن المعيار الصناعي يميل بشكل كبير نحو سلسلة 1000 (1050، 1100) وسلسلة 3000 (3003) من سبائك الألمنيوم لتطبيقات الهيكل السفلي وحاجز الحريق نظرًا لخصائصها العالية في عكس الحرارة (تصل إلى 90٪) وخصائصها الخفيفة. وللمناطق ذات درجات الحرارة العالية مثل الشواحن التربينية ومواسير العادم، الفولاذ المقاوم للصدأ الأوستنيتي (بشكل خاص 321 و304) مطلوب لتحمل درجات حرارة تتجاوز 800°م.

يعتمد نجاح الختم على النمط المناسب النحت البارز (أنماط نصف كروية أو نقوش جصية)، مما يزيد من صلابة الصفائح الرقيقة (0.3–0.5 مم) ويساعد في تبديد الحرارة. يجب على المصنّعين تحسين معايير العملية لإدارة التصلب الناتج عن التشغيل — حيث يتحول الألومنيوم اللين ذو معامل التليين O إلى معامل التليين الأقوى H114 أثناء النقش — لمنع التشقق خلال مرحلة التشكيل النهائية.

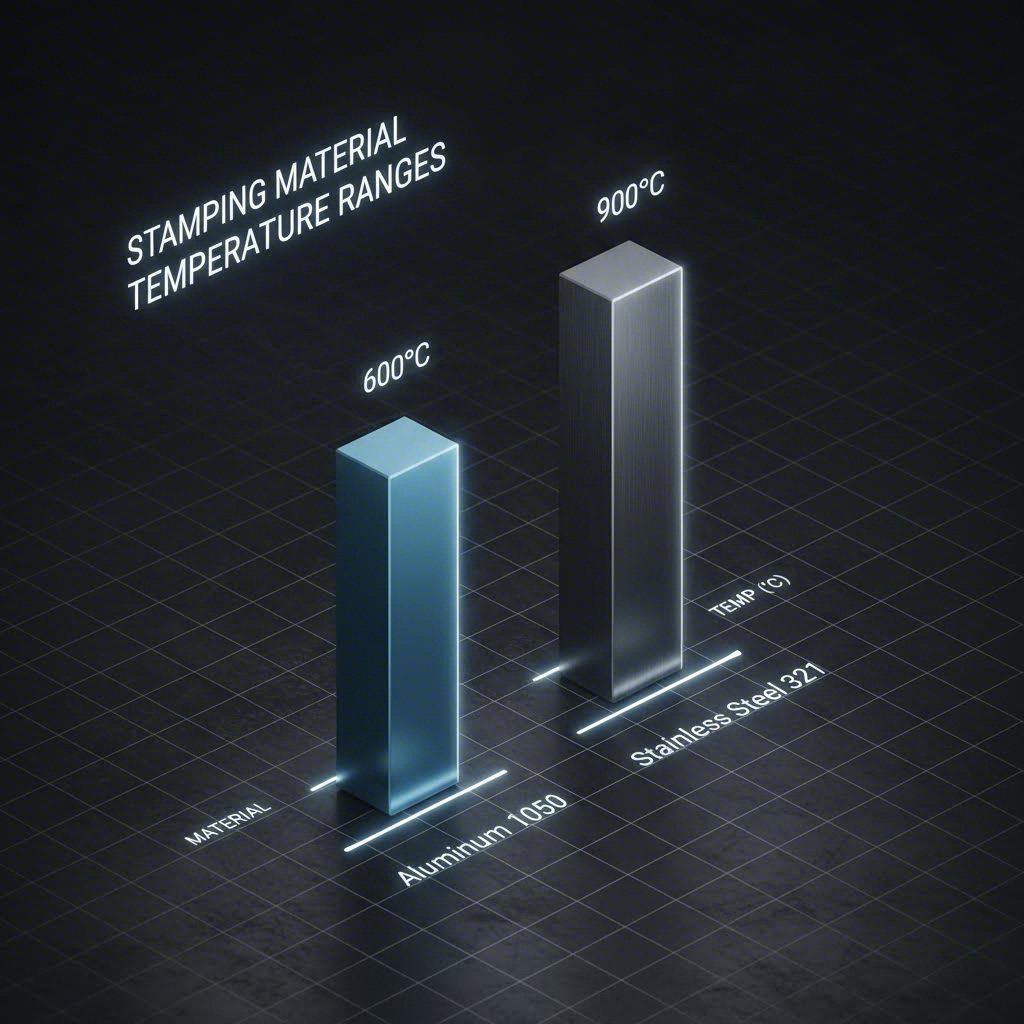

الفئات الرئيسية للمواد: الألومنيوم مقابل الفولاذ المقاوم للصدأ

يتحدد اختيار المادة المستخدمة في دروع الحرارة للسيارات حسب الحمل الحراري المحدد لكل منطقة من السيارة. وعلى الرغم من وجود مركبات غريبة، فإن صناعة الختم تعتمد على عائلتين رئيسيتين من المعادن: الألومنيوم لانعكاس الحرارة الإشعاعية، والفولاذ المقاوم للصدأ لمقاومة الحرارة التوصيلية والمتانة.

سبائك الألومنيوم (السلسلة 1000 و3000)

يُعد الألومنيوم المادة السائدة في مكونات العادم الباردة وفي الدروع الواقعة أسفل هيكل السيارة. وميزته الأساسية هي الانعكاس الحراري ؛ إذ يمكن للألومنيوم المصقول أن يعكس ما يصل إلى 90٪ من الحرارة الإشعاعية. بالنسبة لعمليات الختم، تشمل المواصفات الأكثر شيوعًا ما يلي:

• السبيكة 1050 و1100: تقدم هذه السبائك الخالصة تجاريًا (أكثر من 99٪ أل) أفضل مقاومة للتآكل والتوصيل الحراري. وهي سهلة التشكيل بشكل كبير، مما يجعلها مثالية للختم العميق دون التمزق.
• السبيكة 3003 و3004: يزيد السبك بالمنغنيز من القوة مع الحفاظ على قابلية جيدة للتشغيل. Chalco Aluminum تشير الملاحظات إلى أن السبيكة 3003 يُفضل استخدامها لأغطية المحرك والدروع الهيكلية حيث تكون هناك حاجة إلى صلابة أعلى قليلاً مقارنة بالألومنيوم الخالص.
• معايير السماكة: تُصنع معظم دروع الحرارة من الألومنيوم من صفائح تتراوح سماكتها بين 0.3 مم و0.5 مم في التطبيقات متعددة الطبقات (تحتوي على نواة عازلة)، يمكن أن تكون الطبقة الخارجية رقيقة مثل 0.2 مم.

الفولاذ المقاوم للصدأ (سلسلة 300)

بالنسبة للتطبيقات الخاصة بـ"الطرف الساخن" مثل وصلات العادم، والمحولات الحفازة، والتوربينات، فإن نقطة انصهار الألومنيوم (~640°م) غير كافية. ويُعد الفولاذ المقاوم للصدأ الخيار الإلزامي في هذه الحالة.

• الدرجة 321: المُثبت بالتitanium، تُعتبر الدرجة 321 المعيار الذهبي للختم عند درجات الحرارة العالية. كما ورد في دراسة حالة أجرتها أراندا أوتولينغ يتم اختيار الفولاذ المقاوم للصدأ 321 لدرع الشاحن التربيني لأنه يقاوم التآكل الحبيبي عند درجات الحرارة القصوى (تصل إلى 870°م).
• الدرجة 304: بديل أكثر فعالية من حيث التكلفة للمناطق ذات درجات الحرارة الأقل قليلاً، على الرغم من أنه أقل مقاومة للتعب الحراري مقارنةً بـ 321.

ديناميكا الختم: الدور الحيوي للنقش

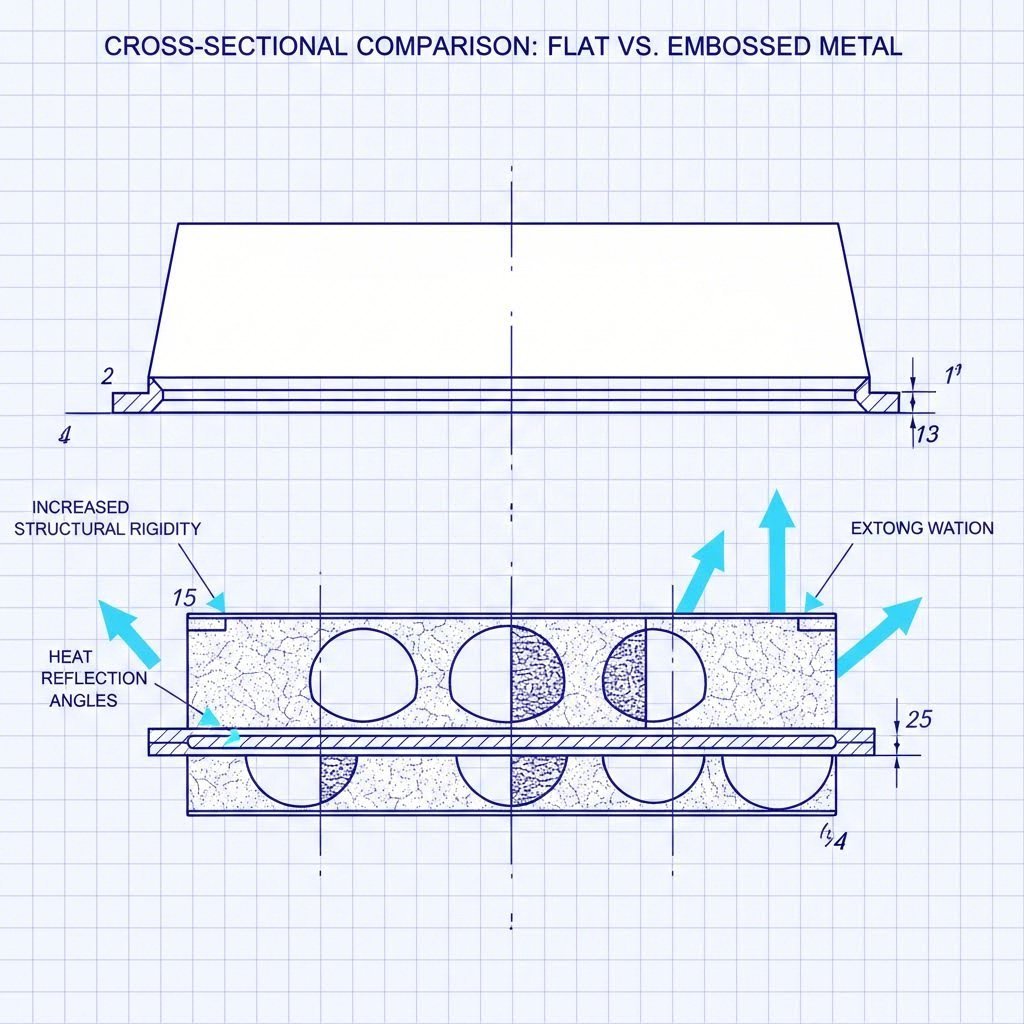

نادراً ما يتم ختم صفائح معدنية خام بشكل مسطح في تطبيقات دروع العزل الحراري. فالمادة تكاد دائماً تخضع لـ النحت البارز —عملية تخدم الأغراض الوظيفية والهيكلية معاً. وفهم الفيزياء وراء عملية النقش أمر بالغ الأهمية لتصميم أجزاء قابلة للتصنيع.

لماذا يتم النقش؟

ختم الألومنيوم شديد الرقة (0.3 مم) إلى أشكال معقدة ثلاثية الأبعاد يخلق خطر عالٍ من التجعد والتوليد للضوضاء (مشاكل الاهتزار والضجيج والخشونة). ويحل النقش هذه المشكلة من خلال:

1. زيادة الصلابة: إن النمط المزخرف (مثل الجص، أو شبه كروي، أو حجر الرصيف) يزيد بشكل كبير من عزم القصور الذاتي، ما يجعل الفويل الرقيق صلبًا بدرجة كافية للحفاظ على شكله تحت الاهتزاز.
2. تحسين تبديد الحرارة: يزيد الزخرفة من مساحة السطح المتاحة للتبريد بالحمل الحراري.
3. تعزيز القابلية للتشكيل: MetalForming Magazine يشير إلى أن التذهيب يساعد في توزيع تدفق المادة أثناء التشكيل بالتصادم، مما يقلل من شدة التجاعيد. ومع ذلك، فإنه يؤدي أيضًا إلى تصلب بالتشوه - حيث يحوّل المادة اللينة ذات الحالة O-temper إلى حالة أصعب H114، ويجب أخذ هذا التغير بعين الاعتبار عند تصميم القالب.

من النموذج الأولي إلى الختم بكميات كبيرة

يتطلب الانتقال من مفهوم CAD إلى جزء مادي التنقّل عبر سلوكيات تشكيل معقدة مثل الارتداد والتشقق الحدي. بالنسبة لشركات تصنيع المعدات الأصلية (OEMs) والموردين من الدرجة الأولى، فإن الشراكة مع شركة متخصصة في الختم غالبًا ما تكون الطريق الأكثر كفاءة. شركات مثل تكنولوجيا المعادن شاوي يي تستخدم مكابس دقيقة (تصل إلى 600 طن) وعمليات معتمدة وفقًا لمعيار IATF 16949 للتعامل مع هذه التعقيدات، وتقدم حلولًا قابلة للتوسيع تتراوح من النمذجة السريعة لـ 50 وحدة إلى الإنتاج الضخم لملايين مكونات دروع الحرارة المعقدة.

العيوب الشائعة في ختم المعادن والحلول

• التجعيد: شائع في عملية "التشكيل بالانهيار" حيث لا يُستخدم القابض الفارغ. وعلى الرغم من أن وجود تجاعيد بسيطة مقبول في أجزاء الهيكل السفلي غير المرئية، إلا أن الطيات الزائدة قد تعيق التجميع. الحل: استخدام عملية السحب مع قابض فارغ أو تحسين صلابة نمط النقش.
• تشقق الحافة: تحدث عندما تستنفد ليونة المادة، وغالبًا ما تكون عند حواف الحافة المقلوبة. الحل: التحول إلى سبيكة أكثر ليونة (مثلًا من 3003 إلى 1050) أو تعديل هندسة خط القطع.

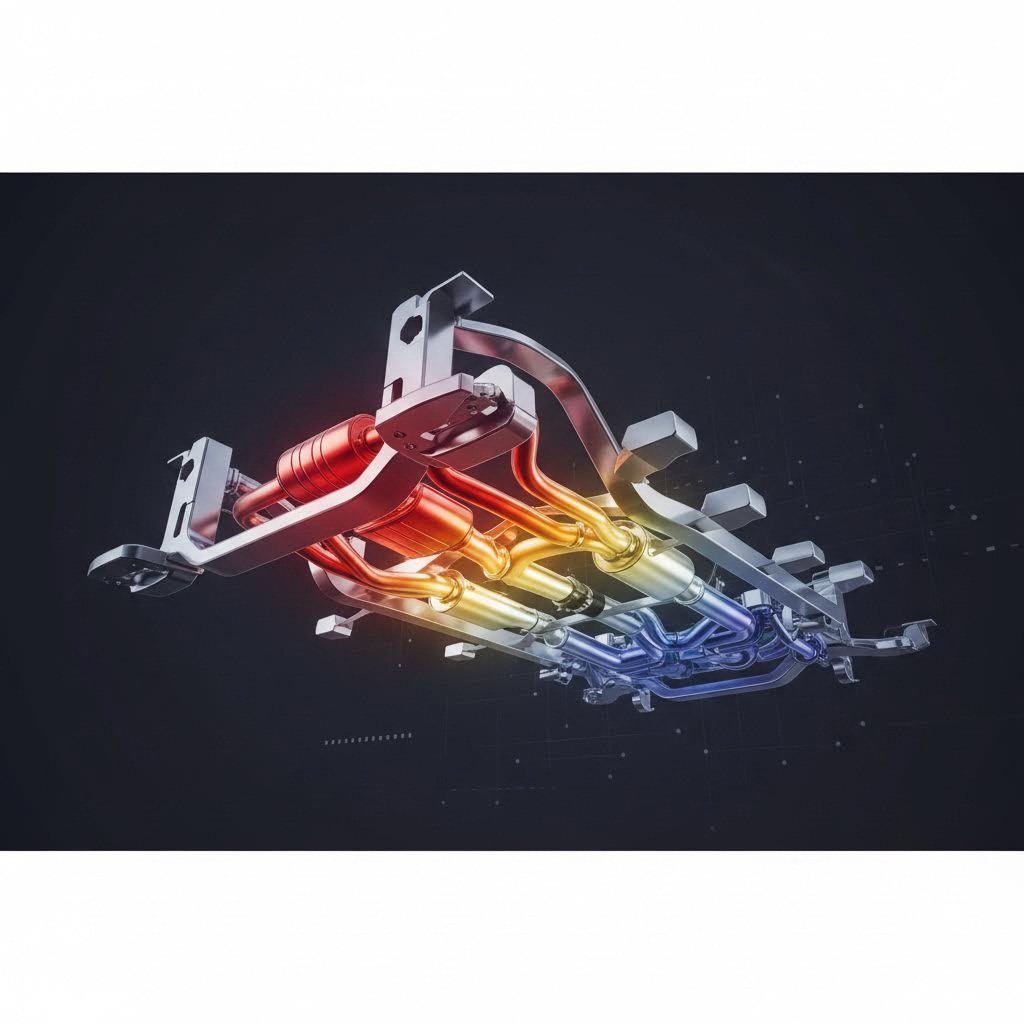

رسم خرائطي للمواد حسب التطبيق

يتطلب الإدارة الفعّالة للحرارة ربط خصائص المواد بمناطق السيارة الحرارية. يؤدي اتباع نهج 'مقاس واحد يناسب الجميع' إما إلى الفشل (الانصهار) أو تكاليف غير ضرورية (تصميم مبالغ فيه).

المنطقة 1: الطرف الساخن (التوربو والأنبوب الرئيسي)

المنطقة المحيطة مباشرة بكتلة المحرك وشاحن التربو تتعرض لأقصى درجات الأحمال الحرارية العنيفة. هنا تكون الحرارة المشعة شديدة، والاهتزازات مستمرة. الفولاذ المقاوم للصدأ الأوستنيتي (321) هو الخيار الوحيد القابل للتطبيق. غالبًا ما تتميز الدروع المطبوعة في هذه المنطقة ببنية مزدوجة الجدار مع فجوة هوائية أو حشو من ألياف سيراميكية لمنع انتقال الحرارة بالتوصيل إلى غطاء المحرك أو الحائط الفاصل.

المنطقة 2: الطرف البارد (الهيكل السفلي والممر الأوسط)

مع تمدد أنبوب العادم على طول المركبة، تنخفض درجات الحرارة. ويتحول التركيز إلى تقليل الوزن ومقاومة التآكل (بسبب ملح الطرق والرطوبة). الألومنيوم المطبّع (1050/3003) هو المعيار المتبع. تُستخدم هذه الألواح الكبيرة والخفيفة الوزن في بطانة ممر العادم، حيث تعكس الحرارة المشعة بعيدًا عن خزان الوقود وأرضية المقصورة. وفقًا لـ BST Braided Sleeve يُوفر الألومنيوم المطبّع توازنًا متفوقًا بين المتانة والانعكاسية مقارنةً بالألياف الزجاجية المغلفة بالألومنيوم في هذه المواقع المكشوفة.

المنطقة 3: الحواجز الصوتية والحرارية (جدار الحماية من الحرائق)

يتطلب جدار الحماية من الحرائق عزلًا حراريًا وعازلًا للضوضاء في آنٍ واحد. غالبًا ما يستخدم المصنعون المركبات المحكمة الطبقات —طبقة من العزل المثبط للصوت ملصوقة بين جلدتين رقيقتين من الألومنيوم. يتم ختم هذا المادة المركبة كوحدة واحدة، مما يتطلب فراغات قوالب متخصصة لمنع التشقق أثناء التشكيل.

هندسة الدرع الأمثل

إن تطوير دروع الحرارة الفعالة للسيارات لا يتعلق فقط باختيار نوع المعدن؛ بل يتعلق بمطابقة معامل السبيكة وسمكها مع طريقة التصنيع. سواء كان يتم استخدام القوالب التقدمية للقطع المصنوعة من الفولاذ المقاوم للصدأ بكميات كبيرة أو القوالب الناعمة للنماذج الأولية من الألومنيوم، فإن التفاعل بين بنية حبيبات المادة وأنماط النقش يحدد نجاح القطعة. ومن خلال إعطاء أولوية للألومنيوم من السلسلة 1000/3000 لانعكاسيته، والفولاذ المقاوم للصدأ من السلسلة 300 للتحمل، يمكن للمهندسين ضمان عمر السيارة وسلامتها.

الأسئلة الشائعة

1. ما أفضل مادة لأغطية حرارة العادم؟

للمناطق ذات درجات الحرارة العالية مثل الرؤوس والشواحن التربينية، الفولاذ المقاوم للصدأ 321 يُعد الخيار الأفضل بسبب مقاومته للاجهاد الحراري حتى 870°م. للأنابيب العادمة السفلية ولحماية هيكل السيارة من الأسفل، الألومنيوم 1050 أو 3003 هو المفضل لامتلاكه عكاسية عالية، ووزن خفيف، ومقاومة للتآكل.

٢. لماذا تكون الدروع الحرارية منقوشة بأنماط؟

للحفر المنقوش وظيفتان رئيسيتان: يزيد بشكل كبير من صلابة الصفائح المعدنية الرقيقة (0.3–0.5 مم)، ويمنع اهتزاز المادة وإصدار ضوضاء (NVH)، ويزيد من المساحة السطحية لتحسين تبديد الحرارة إلى الهواء المحيط.

٣. هل يمكن لصق الدرع الحراري للسيارات؟

بشكل عام، يتم تثبيت الدرابزين الحراري ميكانيكيًا (بواسطة البراغي أو المشابك) بسبب دورات درجات الحرارة القصوى التي تؤدي إلى تدهور معظم المواد اللاصقة. ومع ذلك، توجد لاصقات بخاخة متخصصة تتحمل درجات حرارة عالية تُستخدم لتثبيت طبقات العزل إلى الدرع المعدني، على الرغم من ندرة استخدامها كطريقة رئيسية للتثبيت إلى هيكل المركبة.
