التحديات الرئيسية لتشكيل الأشكال المعقدة موضحة

باختصار

يُعد تشكيل الأشكال المعقدة تحديًا كبيرًا في التصنيع، ويركز بشكل أساسي على التحكم في تدفق المعدن ومنع العيوب. يمكن أن تؤدي التصاميم المعقدة التي تحتوي على زوايا حادة وأقسام رقيقة وسمات غير متماثلة إلى تعطيل البنية الحبيبية الداخلية للمعدن، مما يؤدي إلى نقاط ضعف وفشل محتمل في المكون. وتشمل الصعوبات الرئيسية منع العيوب مثل الأجزاء غير المملوءة والانحناء، والحفاظ على تحملات أبعاد دقيقة، وإدارة زيادة تعقيد القوالب وارتدائها.

التحدي الأساسي: ضمان تدفق معدني وحبيبي مناسب

ال advantage الأساسي للسَبك هو قدرته على تشكيل المعدن مع تنقيح هيكل الحبيبات الداخلية فيه. ويتكوّن هذا الهيكل، المعروف بتدفق الحبيبات، من البلورات المحاذية داخل المعدن. وعند سَبك شكل بسيط، فإن الضغط يُحاذي هذه الحبيبات بحيث تتبع محيط القطعة، مما يُكوّن خطوطًا متواصلة من القوة تُحسّن المتانة ومقاومة التعب. وهذا التدفق غير المنقطع هو ما يمنح الأجزاء المسبكة خصائص ميكانيكية متفوقة مقارنةً بالأجزاء المسبوكة أو المشغولة.

ومع ذلك، فإن التحدي الرئيسي في سَبك الأشكال المعقدة يتمثل في الحفاظ على تدفق الحبيبات المفيد هذا. فالتصاميم المعقدة تخلق بطبيعتها عوائق أمام الحركة السلسة للمعدن داخل القالب. ووفقًا لتحليل أجرته Frigate Manufacturing ، الأجزاء ذات الزوايا الحادة، أو التجاويف العميقة، أو الخصائص غير المتماثلة تجبر المعدن على تغيير الاتجاه بشكل مفاجئ. هذا الإجراء يمكن أن يقاطع التدفق المستمر، وخلق مناطق من الاضطرابات، طي هيكل الحبوب مرة أخرى على نفسها، أو ترك الفراغات. هذه الاضطرابات تصبح نقاط ضعيفة، مما يجعل المكون أكثر عرضة للفشل تحت الضغط.

علاوة على ذلك، يمكن أن تعيق عناصر التصميم مثل التقطيعات أو التغيرات المفاجئة في السماكة مسار المادة، مما يؤدي إلى ملء غير كامل لجوف الطلاء. كما لاحظ في صياغة اعتبارات التصميم من قبل (غريغ سيول فورجينغز) ، مثل هذه الخصائص يمكن أن تؤدي إلى عيوب أو تعرض سلامة القطع الهيكلية للخطر. النتيجة هي مكون لا يمتلك قوة موحدة متوقعة من منتج مزور. لذلك، إدارة وتوجيه تدفق المعدن هو العقبة الأكثر أهمية للتغلب عليها عند إنتاج أجزاء مع تصاميم متطورة.

العيوب الشائعة الناجمة عن التعقيد الهندسي

إن الصراع من أجل التحكم في تدفق المعدن في الصبائح المعقدة يؤدي مباشرة إلى زيادة حدوث عيوب تصنيعية محددة. يمكن أن تؤثر هذه العيوب سلبًا على سلامة الجزء الهيكلية وأدائه ومظهره. ويجب على المهندسين توقع هذه المشكلات والحد منها، نظرًا لأنها غالبًا ما تكون نتيجة مباشرة لتصميم الجزء المعقد.

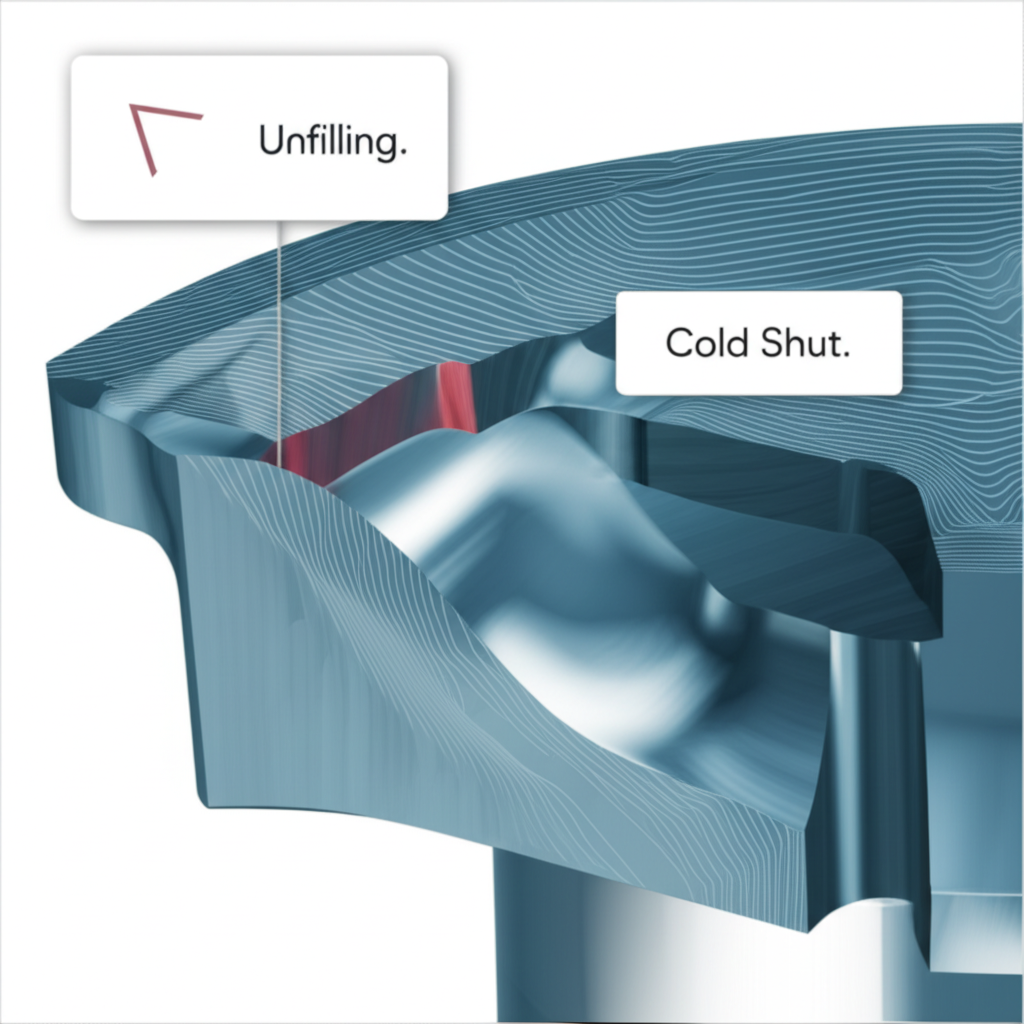

الأقسام غير المملوءة (عدم الامتلاء)

يحدث هذا العيب عندما يفشل المعدن في ملء تجويف القالب بالكامل. وفي الأشكال الهندسية المعقدة التي تحتوي على جدران رقيقة أو جيوب عميقة أو زوايا داخلية حادة، قد يبرد المعدن بسرعة كبيرة أو يواجه مقاومة شديدة تعيق وصوله إلى هذه المناطق البعيدة. ونتيجة لذلك، يكون الشكل الناتج ناقص الملامح أو يحتوي على أقسام غير مكتملة، مما يجعله غير قابل للاستخدام.

التقاطعات والانغلاق البارد

الطي، أو الإغلاق البارد، هو توقف ناتج عن طية في سطح المعدن. وتحدث هذه الحالة عندما يلتقي تياران من المعدن المنصهر دون أن يندمجا بشكل صحيح، وغالبًا بسبب التبريد المبكر أو وجود أكاسيد على السطح. وتكون الأشكال المعقدة التي تتطلب تدفق المادة حول دبابيس أو إلى تجاويف منفصلة عرضةً بشكل خاص لهذا العيب، ما يؤدي إلى عيب شبيه بالشق يُضعف المكون بشكل كبير.

تشقّق على السطح

عندما تحتوي هندسة جزء ما على أقسام رفيعة بجانب أقسام سميكة بكثير، فإن اختلاف معدلات التبريد وتدفق المادة يمكن أن يولد إجهادًا داخليًا هائلاً. وإذا تجاوز هذا الإجهاد مرونة المادة عند درجة حرارة التزوير، فقد تتشكل شقوق سطحية. ويشكل ذلك تحديًا خاصًا في السبائك عالية القوة التي تمتلك نطاقًا أضيق لدرجة حرارة التزوير.

الالتواء والتشوه

القطع غير المتماثلة أو تلك التي تختلف أقسامها العرضية بشكل كبير في السُمك تكون عُرضة بشدة للانحناء. أثناء مرحلة التبريد بعد التزوير، تبرد الأقسام الرفيعة وتتقلص بسرعة أكبر من الأقسام السميكة. يؤدي هذا التبريد غير المتساوي إلى إنشاء إجهادات داخلية قد تشوه أو تلويح القطعة، مما يجعل من المستحيل الوفاء بالمواصفات البعدية دون اللجوء إلى عمليات تصحيح مكلفة وصعبة.

الحفاظ على الدقة البعدية والتسامحات

يُعد تحقيق والحفاظ على التسامحات البعدية الضيقة تحديًا آخر كبيرًا عند تزوير القطع المعقدة. وعلى الرغم من أن عملية التزوير تُعرف بإنتاج مكونات قريبة من الشكل النهائي، فإن الأشكال الهندسية المعقدة تدفع حدود دقة هذه العملية. تتأثر الأبعاد النهائية للقطعة المزورة بمجموعة من العوامل التي يصعب التحكم بها أكثر كلما زاد التعقيد.

عامل رئيسي واحد هو الانكماش الحراري. بعد إزالة القطعة من القوالب الساخنة، تبرد وتتقلص. بالنسبة للأشكال البسيطة والمتجانسة، يكون هذا التقلص متوقعًا. ولكن بالنسبة لقطعة معقدة ذات سماكات متفاوتة، يكون التقلص غير منتظم. فالمناطق السميكة تحتفظ بالحرارة لفترة أطول وتتقلص بوتيرة أبطأ من المناطق الرقيقة، مما يؤدي إلى التشوه وعدم الاستقرار الأبعادي. ويجعل ذلك من الصعب الاحتفاظ بتحملات ضيقة عبر المكون بأكمله دون اللجوء إلى تشغيل مكثف بعد التزوير، مما قد يلغي بعض الفوائد الاقتصادية الناتجة عن عملية التزوير.

يلعب تآكل القالب دورًا مهمًا أيضًا. فالقوالب المستخدمة في تشكيل الأجزاء المعقدة تكون بحد ذاتها معقدة وعرضة لضغوط شديدة وتغيرات حرارية متكررة. تتآكل السمات مثل الزوايا الحادة ونصف الأقطار الصغيرة في القالب بشكل أسرع، مما يؤثر مباشرةً على أبعاد الأجزاء المنتجة. ويستلزم التعويض عن هذا التآكل التدريجي للقالب مراقبة دقيقة وتخطيطًا دقيقًا، ما يضيف طبقة أخرى من التعقيد للحفاظ على جودة ثابتة خلال فترة إنتاج طويلة. إن مزيج الانكماش غير المتوقع والتآكل التدريجي للقالب يجعل التحكم بالأبعاد تحديًا مستمرًا في التزوير الدقيق.

تحديات متقدمة: تصميم القوالب، والمواد، وحدود العملية

إلى جانب المشكلات الأساسية المتعلقة بتدفق المعدن والدقة البعدية، فإن تزوير الأشكال الهندسية المعقدة يطرح عدة تحديات متقدمة تتعلق بأدوات التشكيل والمواد والقيود المتأصلة في العملية نفسها. وتتطلب هذه العوامل خبرة متخصصة وتقنيات متطورة لإدارتها بفعالية.

تصميم القالب والتآكل

تنعكس تعقيدات الجزء النهائي بشكل مباشر على تعقيد قوالب التزوير. فالأجزاء المعقدة تتطلب قوالب متعددة الأجزاء ومتطورة، وهي مكلفة في التصميم والتصنيع. وغالبًا ما تحتوي هذه القوالب على تجاويف عميقة وزوايا حادة وتفاصيل صغيرة تتعرض لقوى هائلة وصدمات حرارية. ونتيجة لذلك، فإنها تتعرض لمعدلات تآكل أعلى بكثير مقارنة بالقوالب الخاصة بالأشكال البسيطة. ويمكن أن يؤدي تركيز الإجهاد الزائد على العناصر الصغيرة إلى فشل القالب قبل أوانه، مما يتسبب في توقف الإنتاج وزيادة التكاليف بشكل كبير. ويُعد التصميم السليم للقالب واختيار المواد والصيانة الدقيقة أمورًا بالغة الأهمية للتقليل من هذه المشكلات.

عدم اتساق المادة

تُعد جودة المادة الخام أمرًا بالغ الأهمية في عملية التزوير، وتزداد أهميتها مع الأجزاء المعقدة. كما أوضح الخبراء في Carbo Forge يمكن أن تؤدي التغيرات في تركيب المعادن أو وجود عيوب داخلية مثل الشوائب إلى المساس بسلامة المكون النهائي. في عملية التزوير المعقدة، يمكن لهذه التباينات الطفيفة أن تعطل تدفق المعدن، وتُسبب تشققات، أو تُكوّن مناطق ضعيفة قد لا يتم اكتشافها حتى يُستخدم الجزء فعليًا. إن ضمان توفير مواد خام عالية الجودة وثابتة هو أمر بالغ الأهمية لإنتاج أجزاء مزورة معقدة وموثوقة.

قيود العملية والتخصص

وأخيرًا، توجد قيود جوهرية في عملية التزريق تتراوح حسب المعدات المستخدمة. قد يكون من المستحيل إنتاج أجزاء معقدة كبيرة جدًا أو ثقيلة جدًا باستخدام مكابس التزريق القياسية. علاوةً على ذلك، فإن بعض الأشكال الهندسية، مثل تلك التي تتطلب تمددًا شعاعيًا كبيرًا أو دمج مواد مختلفة، تُشكل تحديات بالغة الصعوبة من حيث القابلية للتشكيل. ويُظهر البحث في مجال تزريق المكونات ثنائية الفلزات، على سبيل المثال، أن تحقيق رابط متين خالٍ من العيوب يتطلب استراتيجيات دقيقة ومخصصة للتسخين والتشكيل لاستيعاب الخصائص المختلفة للمواد. وفي قطاعات صناعية مثل قطاع السيارات، حيث يجب أن تستوفي المكونات المعقدة معايير صارمة، فإن التعاون مع مزوّد متخصص أمر بالغ الأهمية. على سبيل المثال، الشركات مثل تقدم شركة Shaoyi Metal Technology خدمات تزريق ساخن مخصصة مع شهادة IATF 16949، وتتولى جميع المراحل بدءًا من تصنيع القوالب داخليًا وحتى الإنتاج الضخم للأجزاء المعقدة الخاصة بالسيارات.

الأسئلة الشائعة

1. ما هي القيود الرئيسية لعملية التزريق؟

تشمل القيود الأساسية للتشكيل بالسَّمط القيود المفروضة على الحجم والوزن، والتي تعتمد على المعدات، وكذلك التحديات المتعلقة بتحقيق تصاميم معقدة للغاية. إن التكلفة العالية للأدوات (القوالب) تجعل هذه العملية أقل اقتصادية في حالات الإنتاج الصغيرة، وقد تتطلب الأبعاد الضيقة جدًا عمليات تصنيع ثانوية.

2. ما هو عامل التعقيد في قطعة السَّمط؟

يشير عامل التعقيد إلى كيفية تأثير شكل القطعة على عملية السَّمط. فالأقسام الرقيقة والزوايا الحادة والميزات غير المتماثلة تزيد من درجة التعقيد، مما يؤدي إلى زيادة قوى التشكيل، وزيادة تآكل القوالب، وتباين أكبر في الانكماش البُعدي، ما يجعل إنتاج القطعة بدقة أكثر صعوبةً وأعلى تكلفة.

3. ما هي بعض العيوب الشائعة التي يمكن أن تحدث أثناء عملية السَّمط؟

تشمل عيوب التزوير الشائعة الأقسام غير الممتلئة حيث لا يملأ المعدن القالب بالكامل، والإغلاقات الباردة التي تفشل فيها تدفقات المعدن في الانصهار، والتشققات السطحية الناتجة عن الإجهاد، وانزياح القالب الذي يؤدي إلى سوء المحاذاة، والرقائق أو التجاويف الداخلية. وغالبًا ما يكون حدوث العديد من هذه العيوب أكثر احتمالاً عند تزوير هندسات معقدة.
